ProRock Arduino MEGA 2560 ATmega2560 CH340 USB

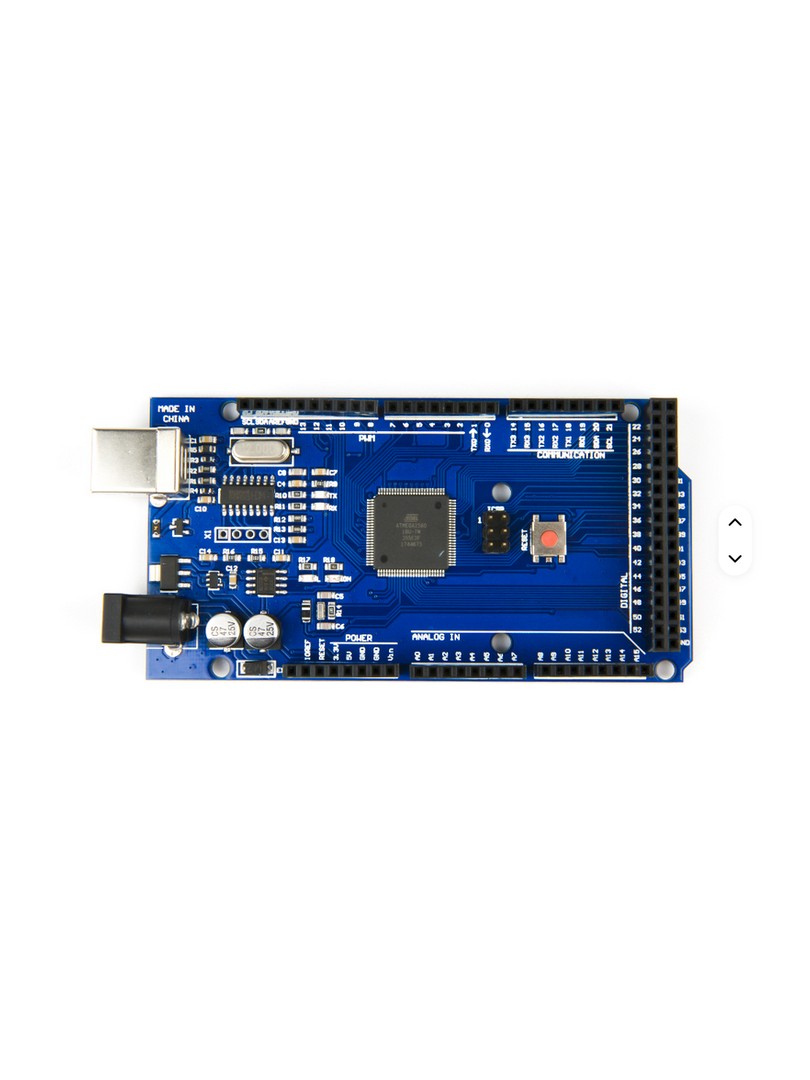

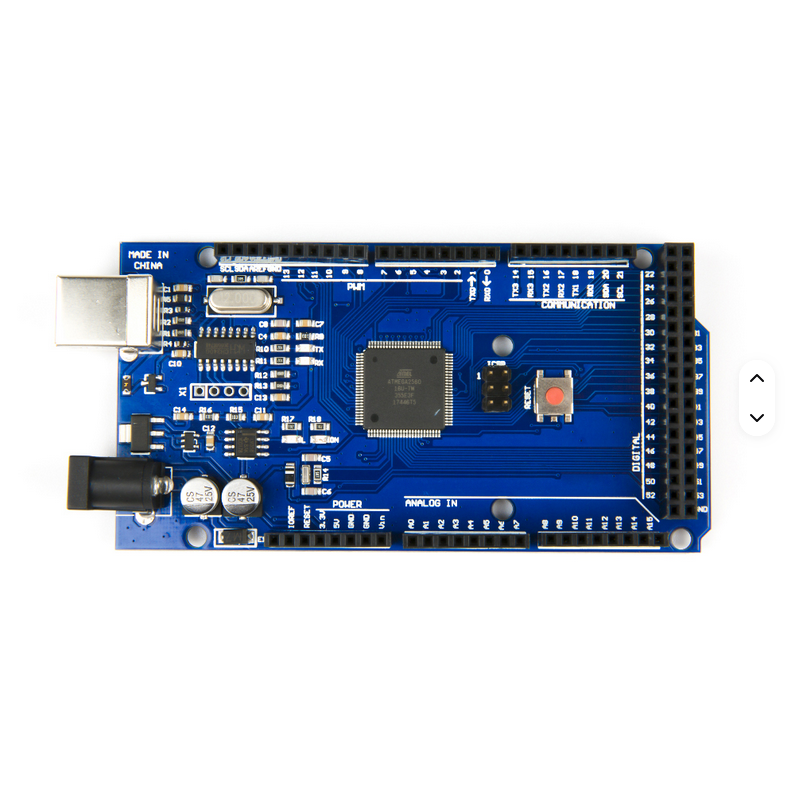

ProRock Arduino MEGA 2560 R3 ATmega2560 SMD CH340 USB

ATmega2560 SMD | 16 MHz | 256 KB Flash | 54 piny I/O | 16 wejść analogowych | 4 porty UART | 5 V

ProRock MEGA R3 to zaawansowana płytka rozwojowa kompatybilna z Arduino MEGA 2560, zbudowana w oparciu o mikrokontroler ATmega2560 w obudowie SMD. Płytka jest przeznaczona dla złożonych projektów wymagających dużej liczby pinów wejścia-wyjścia, rozszerzonej pamięci oraz stałe długoterminowej pracy.

Konstrukcja wykorzystuje układ CH340 do komunikacji USB-serial, zapewnia pełną kompatybilność z Arduino IDE oraz oferuje rozszerzony układ pinów R3 z ulepszonymi obwodami resetowania. Płytka znajduje zastosowanie w robotyce, drukarkach 3D, maszynach CNC oraz rozbudowanych projektach elektronicznych.

Główne cechy

• Mikrokontroler ATmega2560 SMD: architektura zapewniająca rozbudowane możliwości we/wy oraz zwiększoną pojemność pamięci dla złożonych projektów
• Kompatybilność z Arduino IDE: obsługa standardowych szkiców i bibliotek Arduino MEGA
• Format MEGA R3: współpraca z zestawem nakładek Arduino MEGA shields
• Interfejs USB CH340: stałe komunikacja szeregowa oraz programowanie przez port USB
• Rozszerzony układ pinów R3: dodatkowe piny SDA i SCL w pobliżu AREF oraz pin IOREF umożliwiający adaptację napięcia
• Ulepszony obwód resetowania: zwiększona stałe podczas programowania i uruchamiania projektu
• Zabezpieczenie nadprądowe USB: resetowalna wkładka bezpiecznikowa chroniąca port USB

Specyfikacja techniczna

• Mikrokontroler: ATmega2560 (obudowa SMD)
• Architektura: 8-bitowy AVR
• Częstotliwość taktowania: 16 MHz
• Pamięć Flash: 256 KB (8 KB zajęte przez bootloader)
• Pamięć SRAM: 8 KB
• Pamięć EEPROM: 4 KB
• Napięcie pracy: 5 V
• Napięcie zasilania (zalecane): 7–9 V
• Gniazdo zasilania: DC barrel jack 5,5 × 2,1 mm (kompatybilne z 5,5 × 2,5 mm)
• Cyfrowe piny I/O: 54 (w tym 15 z funkcją PWM)
• Analogowe wejścia: 16 pinów
• Porty szeregowe UART: 4 sprzętowe porty

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.
• Zewnętrzne zasilanie (adapter sieciowy) nie jest dołączone do zestawu.
• Produkt jest kompatybilny ze środowiskiem Arduino IDE, lecz nie jest oficjalnym produktem Arduino.

Typowe zastosowania

• Drukarki 3D i kontrolery CNC
• Systemy robotyki i automatyki
• Przemysłowe systemy sterowania i monitorowania
• Rozbudowane projekty Arduino z wieloma peryferiami

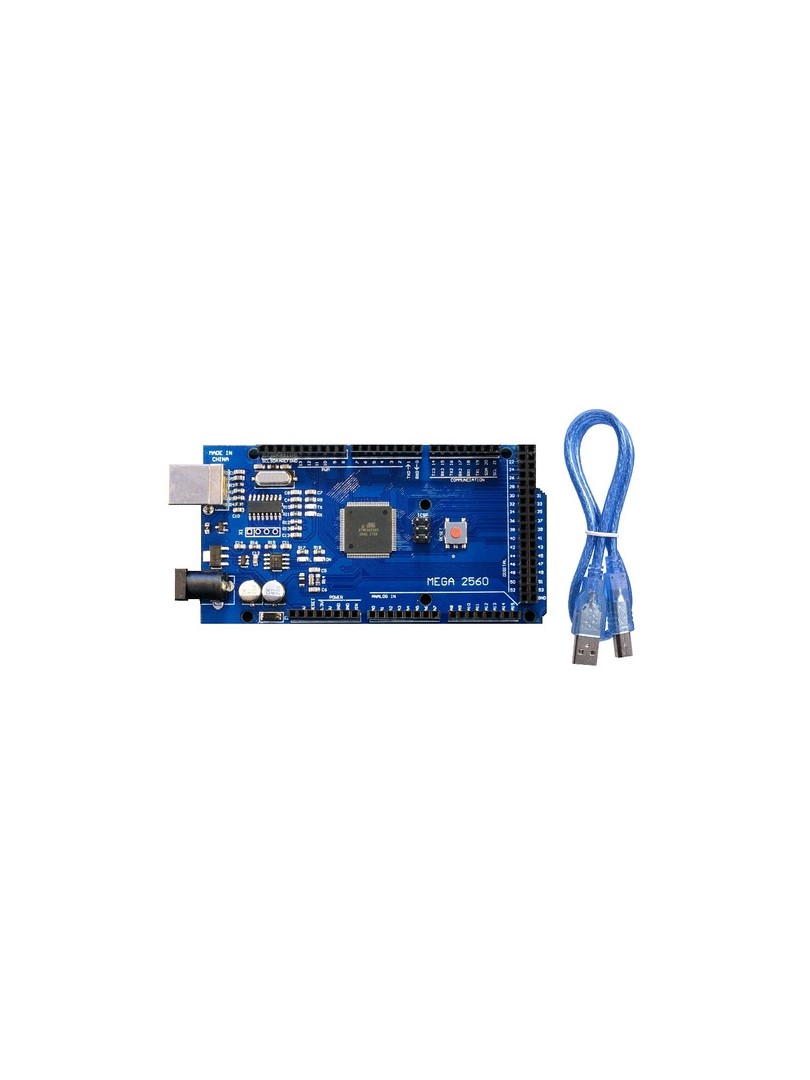

Zawartość zestawu

• 1 × płytka rozwojowa ProRock MEGA R3 ATmega2560 SMD (CH340)
• 1 × przewód USB

ProRock MEGA R3 ATmega2560 SMD to działający platforma dla rozbudowanych projektów wymagających maksymalnej elastyczności we/wy oraz rozszerzonej pamięci programu. Pełna kompatybilność z nakładkami Arduino MEGA R3 oraz ulepszone obwody zapewniają stałe podstawę do realizacji techniczny aplikacji.
