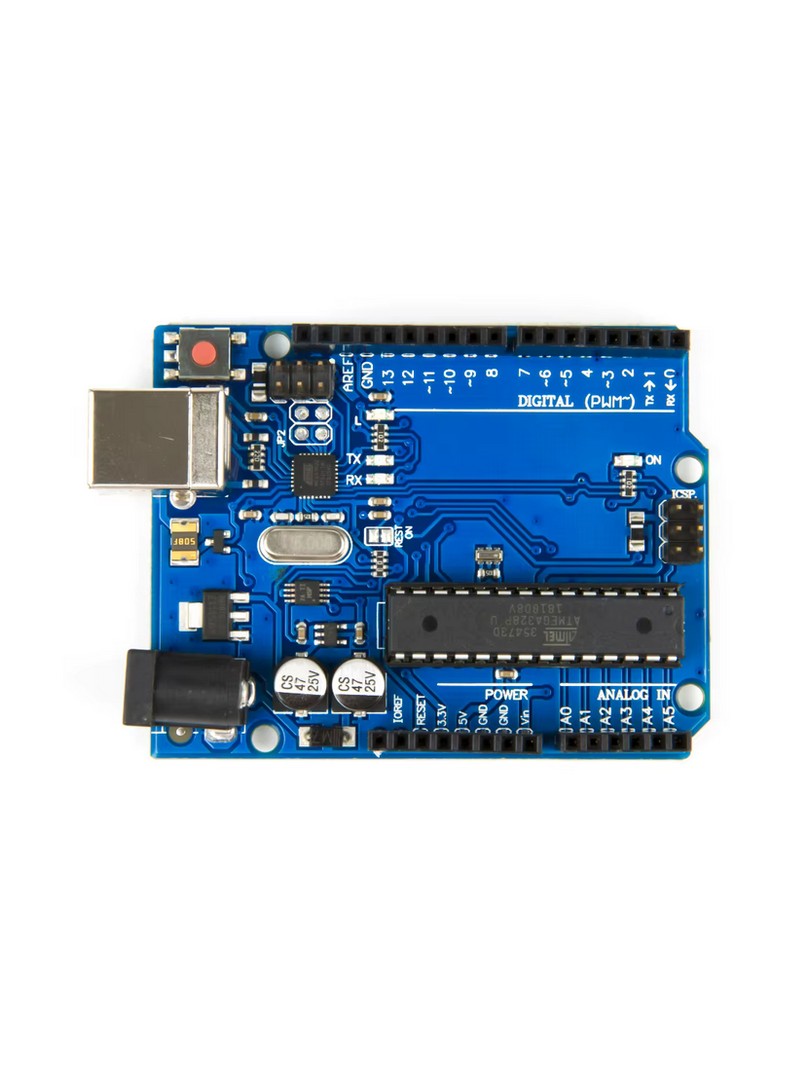

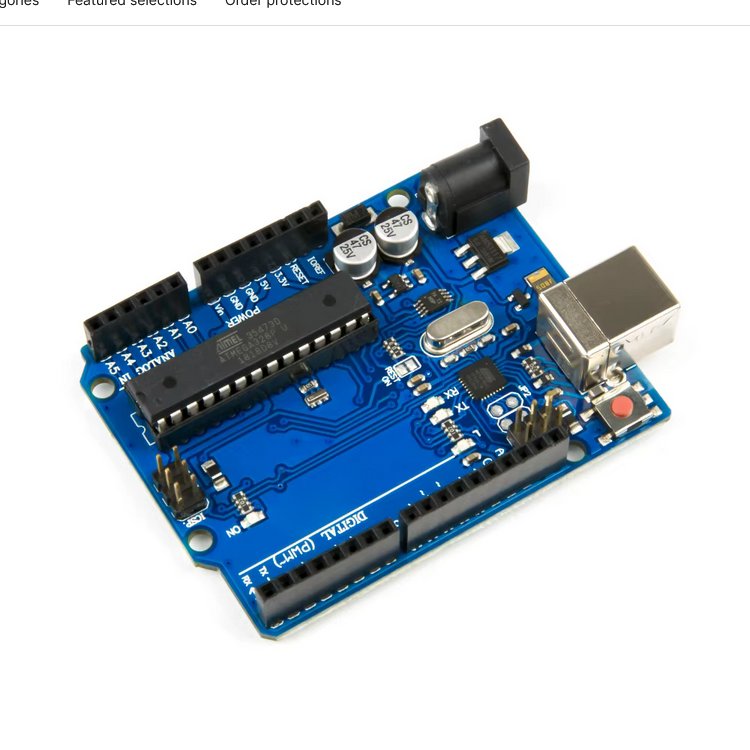

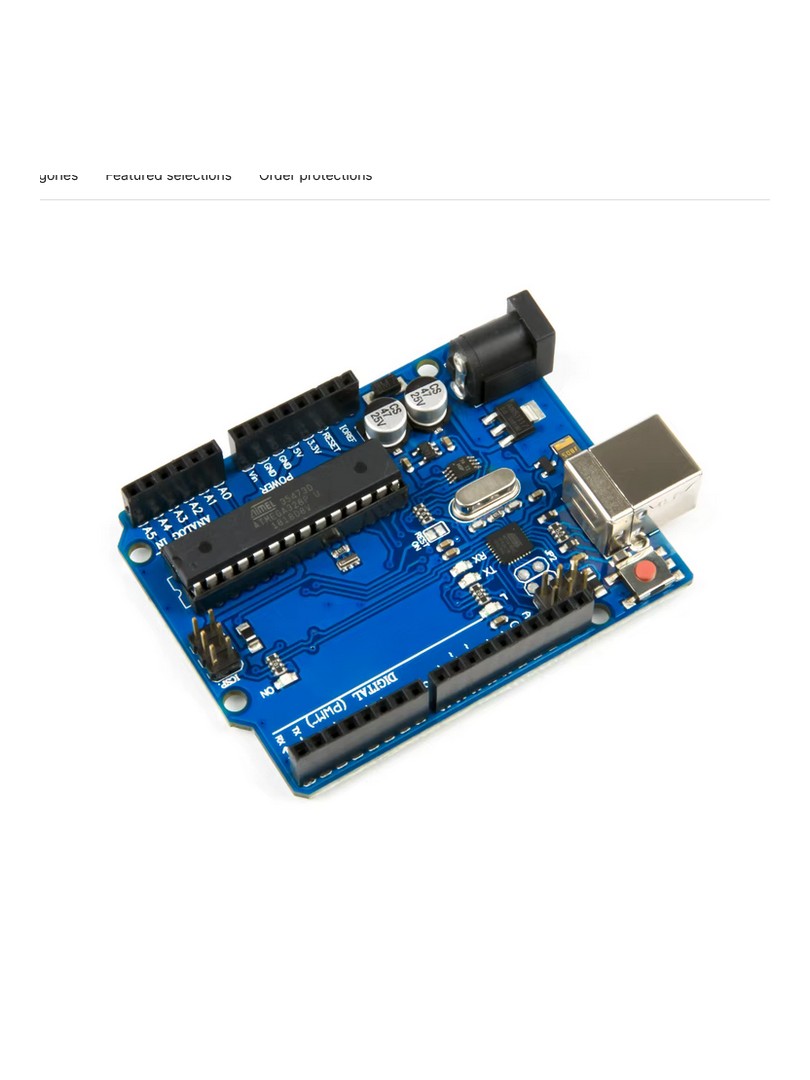

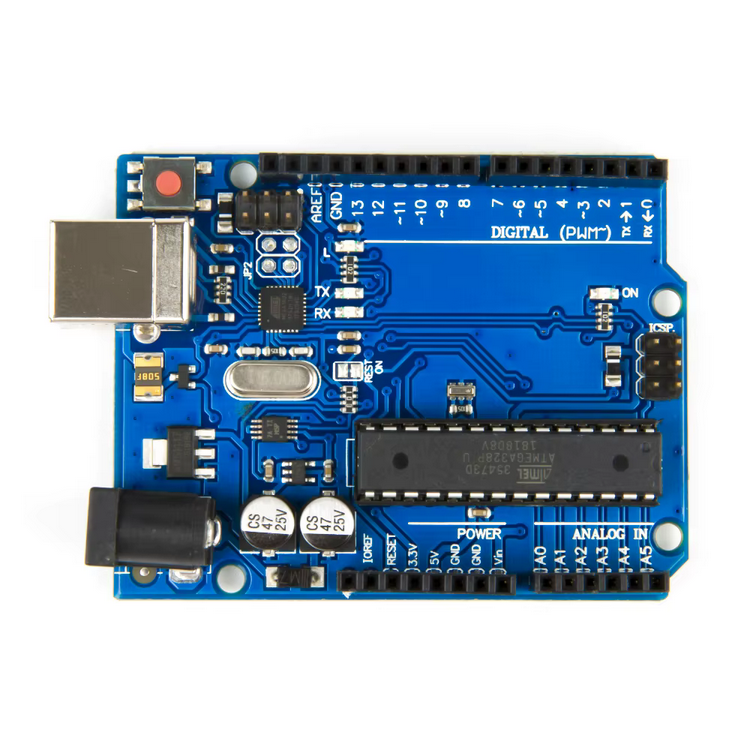

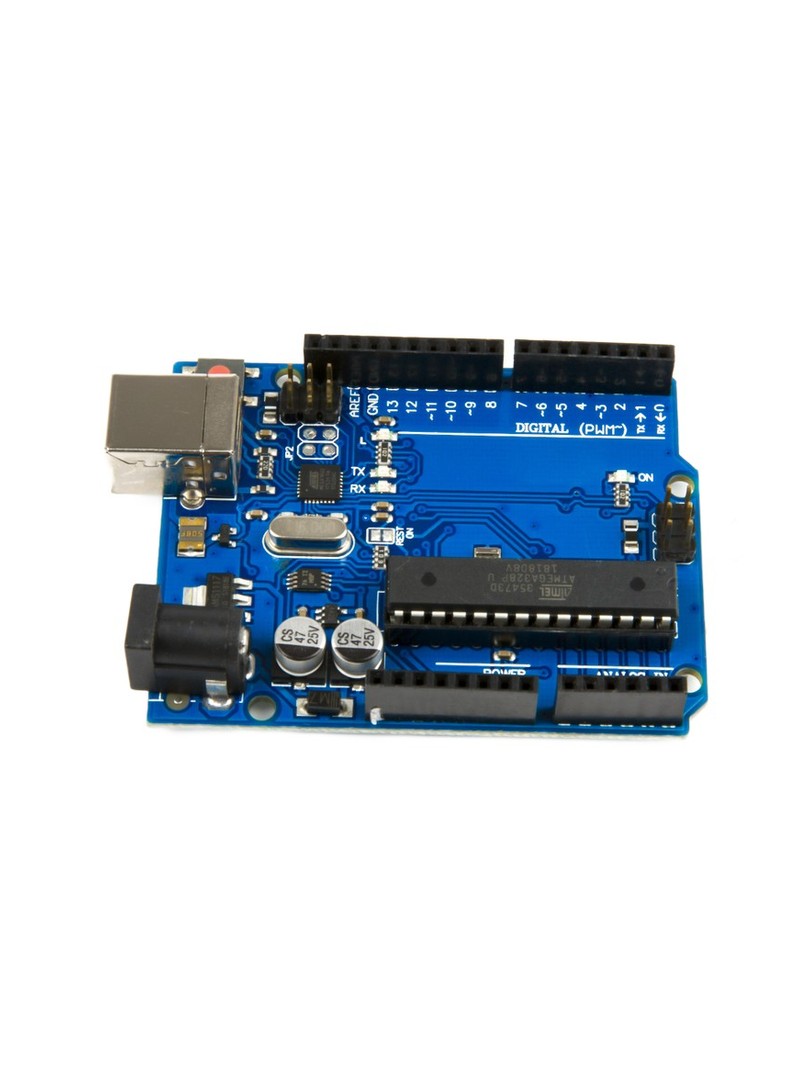

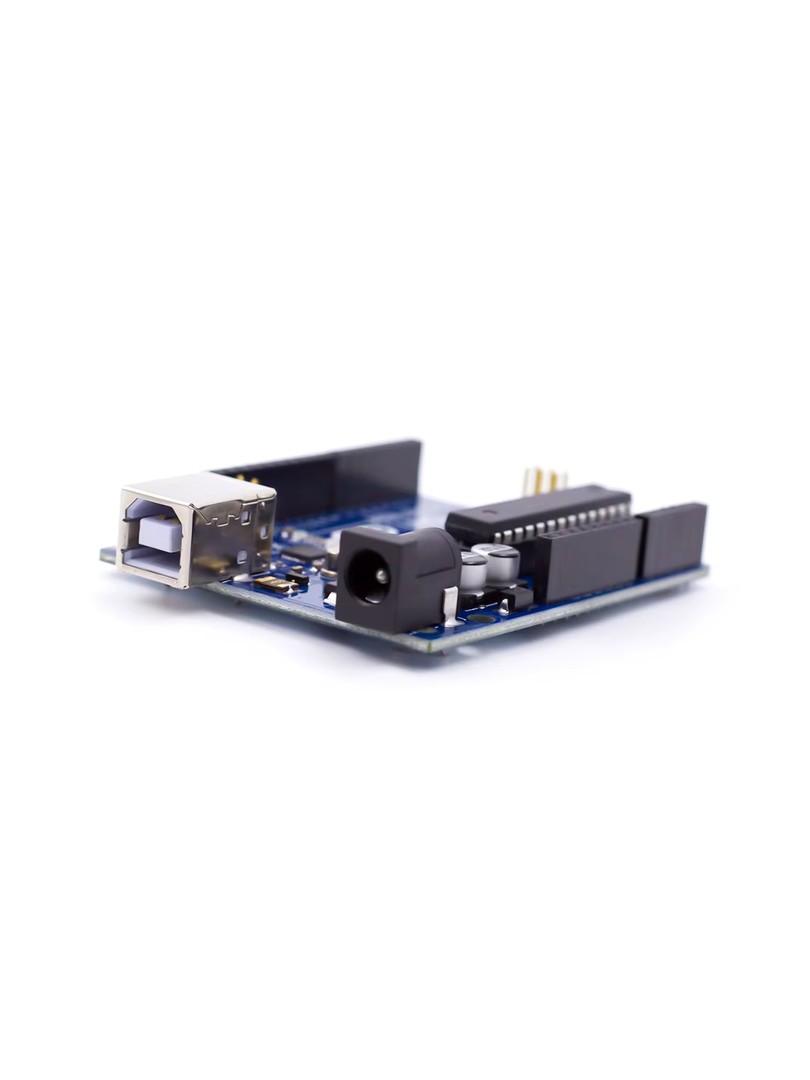

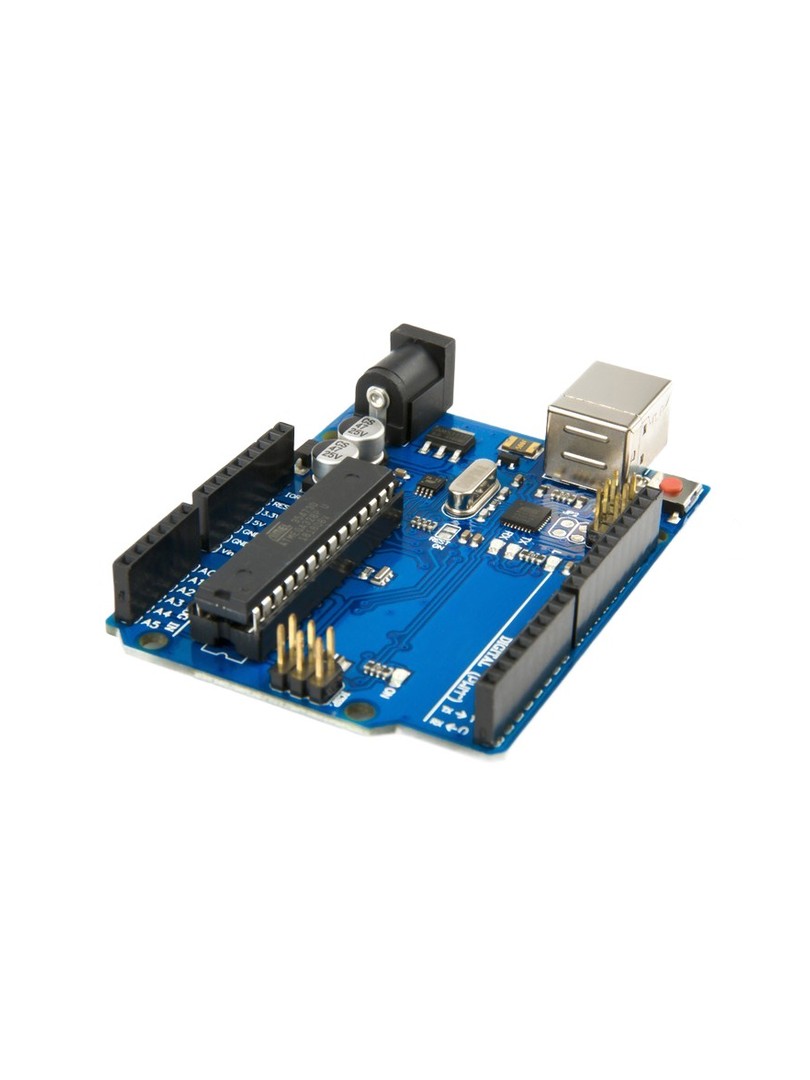

Płytka rozwojowa ProRock Controller Board ATmega328P R3 DIP to klasyczna platforma mikroprocesorowa kompatybilna z Arduino UNO R3, oparta na mikroprocesorze ATmega328P w obudowie DIP. Przeznaczona do nauki programowania, prototypowania, robotyki oraz realizacji projektów elektronicznych. Oferuje łatwą wymianę układu scalonego oraz pełną kompatybilność z istniejącymi modułami rozszerzającymi typu shield.

Płytka obsługuje programowanie za pośrednictwem interfejsu USB oraz zasilanie z zewnętrznego źródła napięcia. Wyraźnie oznaczone wyprowadzenia pinów ułatwiają poprawne okablowanie i minimalizują ryzyko błędów montażowych, co czyni ją odpowiednim rozwiązaniem dla osób rozpoczynających przygodę z elektroniką.

Główne cechy

Mikroprocesor ATmega328P w obudowie DIP: możliwość łatwej wymiany układu scalonego oraz przeprowadzania eksperymentów z różnymi konfiguracjami sprzętowymi

Kompatybilność z Arduino IDE: obsługa standardowych szkiców i bibliotek dostępnych w środowisku programistycznym Arduino

Format R3: zgodność mechaniczna i elektryczna z modułami rozszerzającymi zaprojektowanymi dla Arduino UNO R3

Czytelne oznaczenia pinów: nadrukowane nazwy wyprowadzeń umożliwiają dokładny podłączanie komponentów zewnętrznych

Dwa tryby zasilania: praca z zasilaniem przez port USB lub zewnętrzne źródło napięcia stałego

Wsparcie dla początkujących: konstrukcja ułatwiająca naukę podstaw elektroniki i programowania mikrokontrolerów

Specyfikacja techniczna

Mikrokontroler: ATmega328P w obudowie DIP

Architektura: 8-bitowa AVR

Częstotliwość taktowania: 16 MHz

Pamięć Flash: 32 KB

Pamięć SRAM: 2 KB

Pamięć EEPROM: 1 KB

Napięcie zasilania (zalecane): 7–12 V

Prąd wyjściowy na linii 5 V: do 500 mA

Prąd wyjściowy na linii 3,3 V: do 50 mA

Cyfrowe piny I/O: 14 (w tym 6 z obsługą PWM)

Analogowe wejścia: 8

Interfejs komunikacyjny: USB-to-serial z obsługą RX/TX

Diody LED: wskaźniki stanu zasilania i komunikacji

Wyprowadzenia (Pinout)

SDA / SCL: umieszczone w pobliżu wyprowadzenia AREF, dedykowane komunikacji I²C

IOREF: umożliwia modułom rozszerzającym automatyczne dostosowanie do napięcia logicznego płytki

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

Zewnętrzne zasilanie (adapter sieciowy) nie jest dołączone do zestawu.

Typowe zastosowania

Nauka programowania mikrokontrolerów i podstaw elektroniki

Budowa systemów automatyki i robotyki

Kontrolery drukarek 3D i ich modernizacja

Prototypowanie układów elektronicznych i testowanie rozwiązań

Zawartość zestawu

1 × Płytka rozwojowa ProRock Controller Board ATmega328P R3 DIP

1 × Kabel USB

Płytka rozwojowa ProRock Controller Board ATmega328P R3 DIP stanowi działający platformę dla osób rozpoczynających pracę z systemami kompatybilnymi z Arduino oraz realizujących rozbudowane projekty elektroniczne. Obudowa DIP mikrokontroleraATmega328P umożliwia szybką wymianę układu w przypadku awarii lub przeprowadzania eksperymentów.

ProRock Arduino UNO R3 ATmega328P DIP 16MHz 5V
