ProRock Arduino Mega 2560 WiFi ESP8266 ATmega2560 256KB Flash ESP8266

ProRock Arduino Mega 2560 R3 z WiFi ESP8266 ATmega2560 256KB Flash CH340G

ATmega2560 256 KB Flash | ESP8266 WiFi 32 Mbit Flash | 54 piny cyfrowe I/O | 16 wejść analogowych | 5 V | CH340G USB-TTL

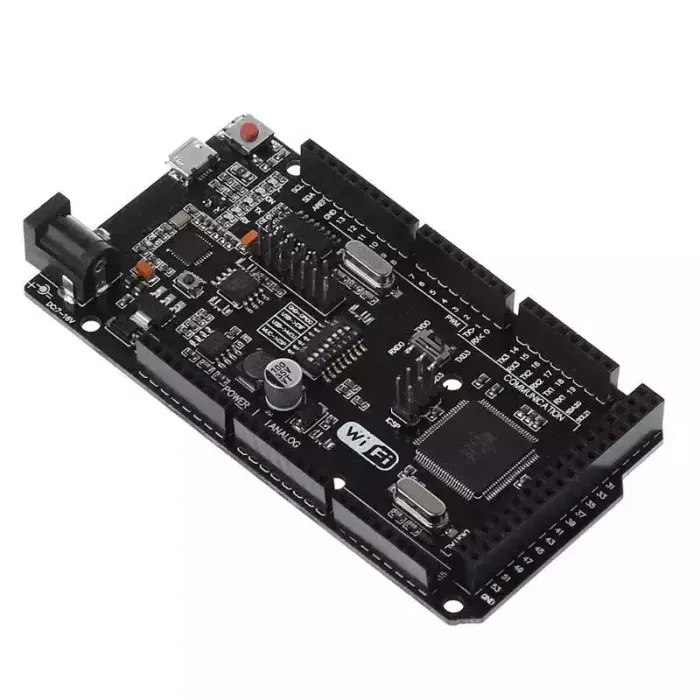

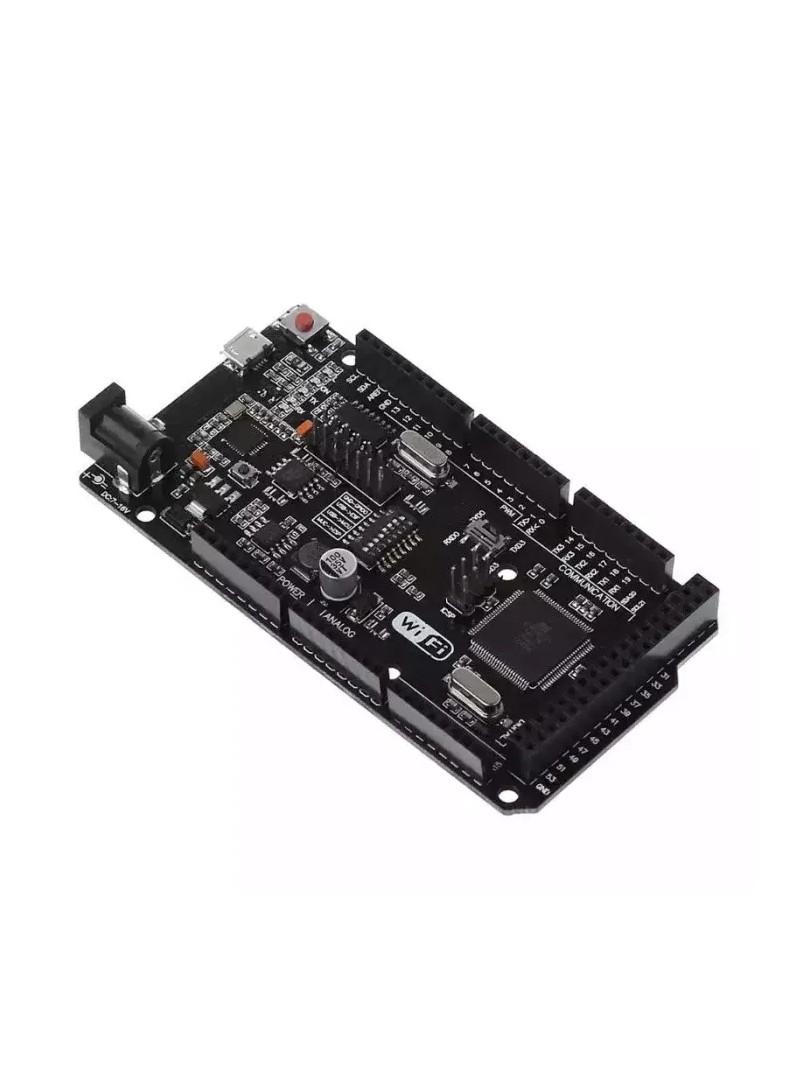

ProRock Arduino Compatible Board with WiFi R3 to zaawansowana płytka rozwojowa kompatybilna z Arduino MEGA R3, która integruje na jednym PCB dwa kontrolery: ATmega2560 oraz moduł WiFi ESP8266. Architektura hybrydowa łączy rozbudowane linie I/O i pamięć platformy Arduino MEGA z wbudowaną łącznością bezprzewodową, umożliwiając realizację złożonych projektów IoT i aplikacji sieciowych.

Oba kontrolery mogą pracować niezależnie lub współpracować ze sobą dzięki konfiguracji przy użyciu przełącznika DIP. Zintegrowany konwerter CH340G USB-TTL zapewnia programowanie i komunikację szeregową przez jedno złącze Micro USB. Płytka zachowuje format Arduino MEGA R3, co gwarantuje zgodność z oficjalnymi shieldami.

Główne cechy

• Architektura dwuprocesorowa: ATmega2560 i ESP8266 na jednej płytce umożliwiają jednoczesne przetwarzanie danych i komunikację WiFi
• Kompatybilność z Arduino IDE: obsługa programowania zarówno dla Arduino MEGA jak i ESP8266
• Wbudowana łączność WiFi: moduł ESP8266 zapewnia komunikację bezprzewodową zgodną ze standardem IEEE 802.11 b/g/n
• Przełącznik DIP: umożliwia elastyczne konfigurowanie tras USB i połączeń szeregowych między kontrolerami
• Konwerter CH340G: zapewnia działający komunikację USB-UART dla programowania i debugowania
• Format MEGA R3: zachowanie standardowego układu pinów zapewnia kompatybilność z zestawem rozszerzeń
• Niezależna praca kontrolerów: każdy układ może być programowany i działać osobno lub w trybie współpracy
• Obsługa anten WiFi: możliwość wykorzystania anteny wbudowanej lub zewnętrznej dla lepszego zasięgu

Specyfikacja techniczna

• Mikrokontroler główny: ATmega2560
• Architektura ATmega2560: 8-bit AVR
• Taktowanie ATmega2560: 16 MHz
• Pamięć Flash ATmega2560: 256 KB
• Pamięć SRAM ATmega2560: 8 KB
• Pamięć EEPROM ATmega2560: 4 KB
• Piny cyfrowe I/O: 54 (w tym 15 z wyjściami PWM)
• Piny wejść analogowych: 16
• Moduł WiFi: ESP8266
• Standard WiFi: IEEE 802.11 b/g/n, 2.4 GHz
• Pamięć Flash ESP8266: 32 Mbit
• Napięcie robocze: 5 V
• Zasilanie USB: 5 V (do 500 mA)
• Zasilanie VIN / DC jack: 9–24 V
• Maksymalny prąd wyjściowy: do 800 mA
• Złącze USB: Micro USB
• Konwerter USB-TTL: CH340G
• Zakres temperatur pracy: −40 °C do +125 °C

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.
• Zestaw nie zawiera kabla USB ani zewnętrznego zasilacza.

Typowe zastosowania

• Bramy IoT i kontrolery sieciowe z wieloma peryferiami
• Drukarki 3D i obrabiarki CNC ze zdalnym sterowaniem przez WiFi
• Systemy robotyczne i automatyki wymagające łączności bezprzewodowej
• Platformy akwizycji danych z możliwością monitorowania przez sieć
• Rozbudowane projekty Arduino MEGA z natywną obsługą WiFi

Zawartość zestawu

• 1 × ProRock Arduino Compatible Board with WiFi R3 (ATmega2560 + ESP8266 + CH340G)

ProRock Arduino Compatible Board with WiFi R3 stanowi przeznaczony rozwiązanie dla programistów potrzebujących elastyczności platformy Arduino MEGA połączonej z wbudowaną łącznością WiFi. Architektura dwuprocesorowa umożliwia realizację nowoczesnych projektów z komunikacją sieciową bez konieczności stosowania dodatkowych modułów.
