ProRock Nano V3.0 ATmega328P CH340G Unsoldered Pins

Płytka rozwojowa ProRock Nano V3.0 ATmega328P CH340G bez lutowanych goldpin

ATmega328P | 16 MHz | 5 V | 14 GPIO | 8 wejść analogowych | Mini USB | CH340G | 32 KB Flash

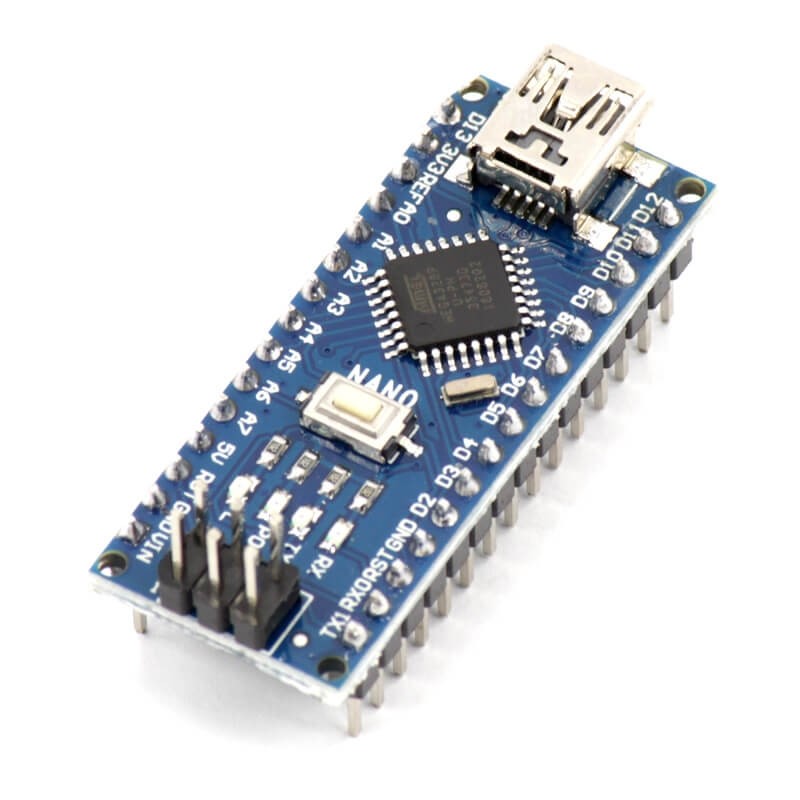

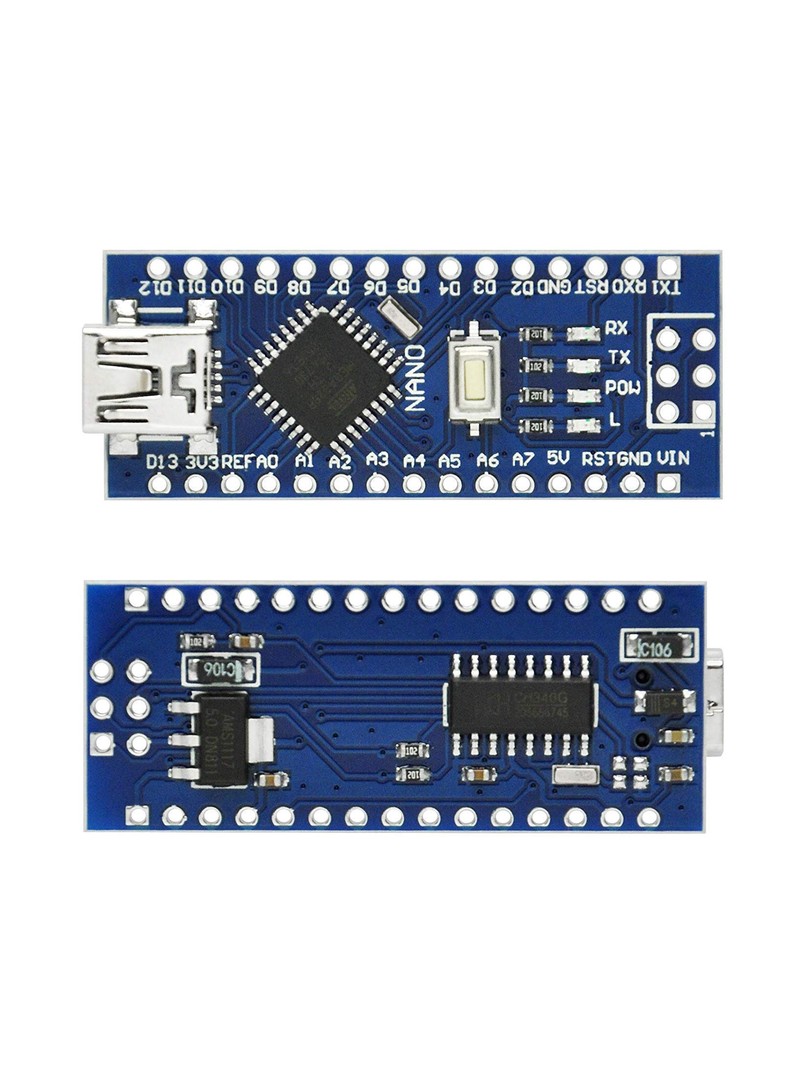

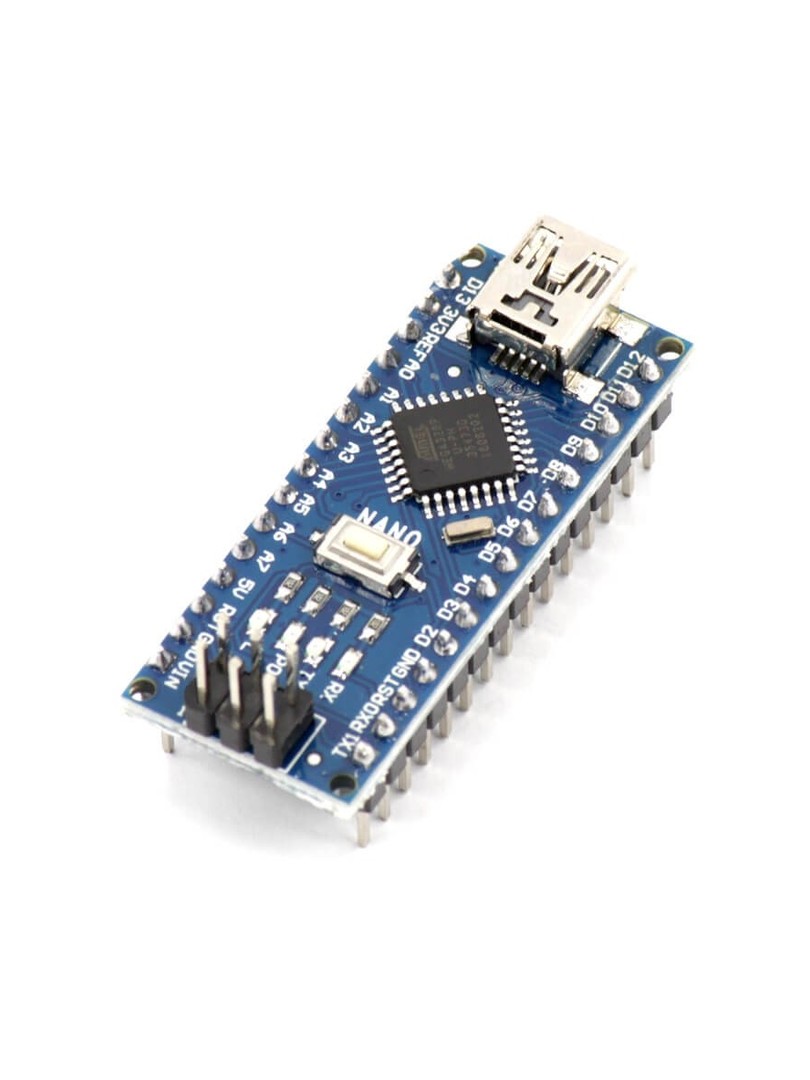

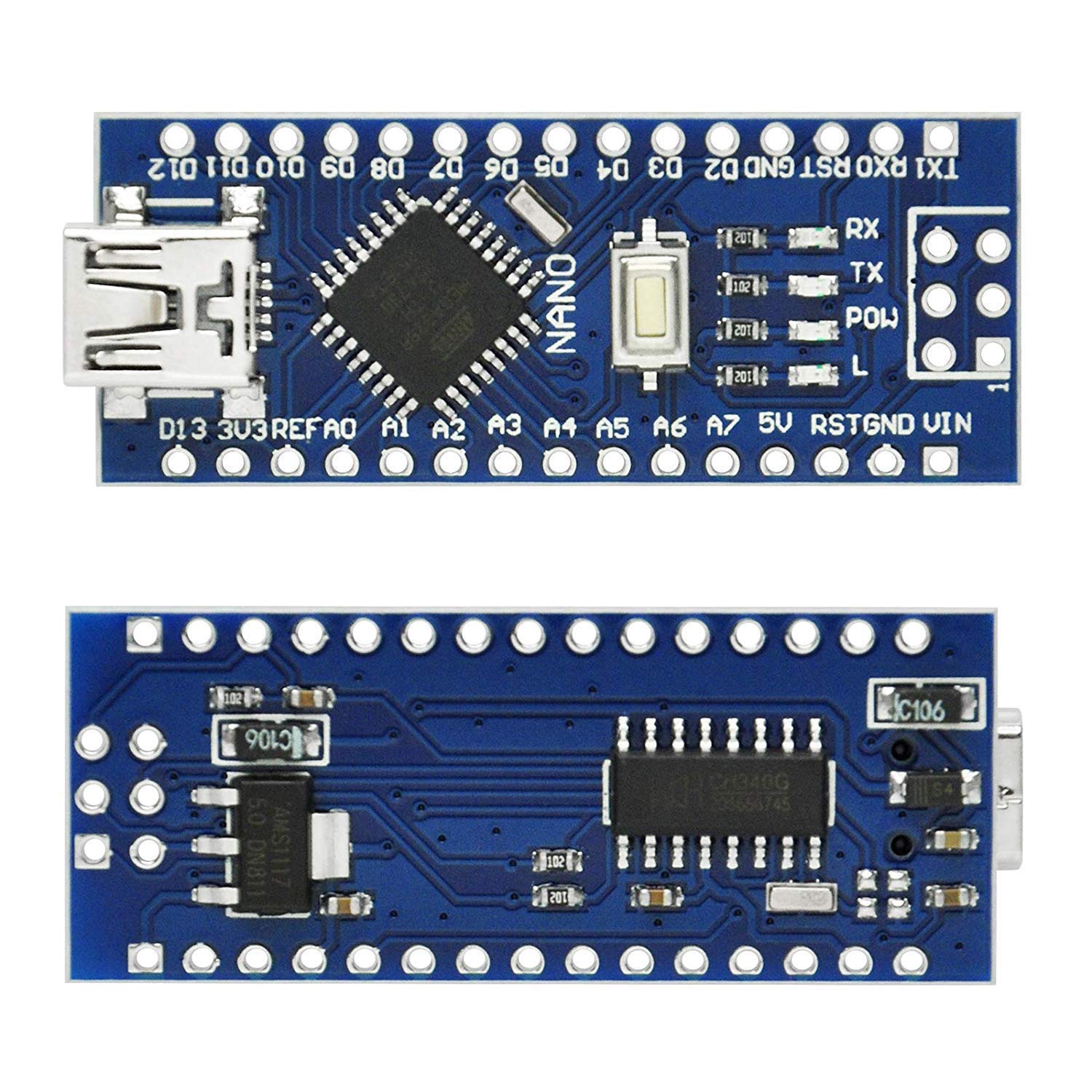

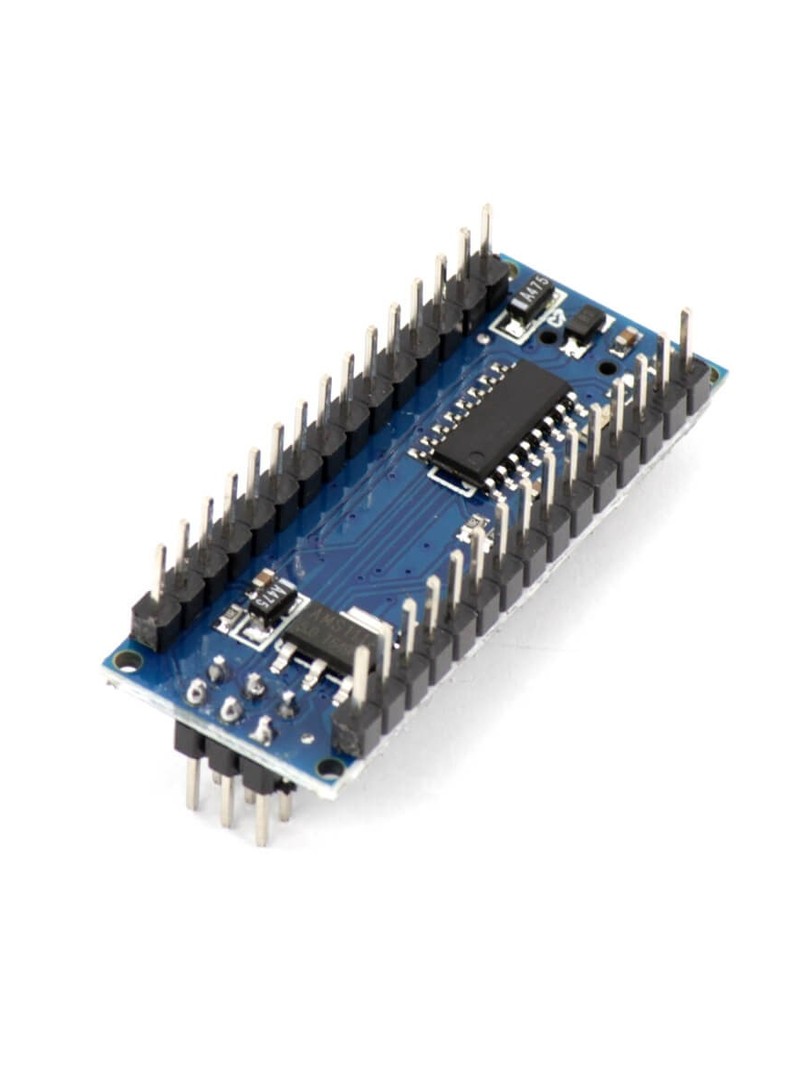

ProRock Unsoldered Nano V3.0 CH340 to kompaktowa płytka rozwojowa kompatybilna z Arduino Nano, oparta na mikrokontrolerze ATmega328P oraz układzie CH340G obsługującym komunikację USB-serial. Płytka dostarczana jest bez zlutowanych goldpin, co umożliwia montaż niestandardowy, instalacje niskoprofilowe oraz specjalistyczne integracje sprzętowe.

Moduł pracuje z napięciem logicznym oraz zasilaniem USB i posiada fabrycznie wgrany bootloader, dzięki czemu jest gotowy do programowania bezpośrednio po podłączeniu do Arduino IDE. Funkcjonalnie jest w pełni równoważny standardowym płytkom Nano V3.0, różniąc się jedynie implementacją interfejsu USB-serial oraz brakiem zlutowanych wyprowadzeń.

Główne cechy

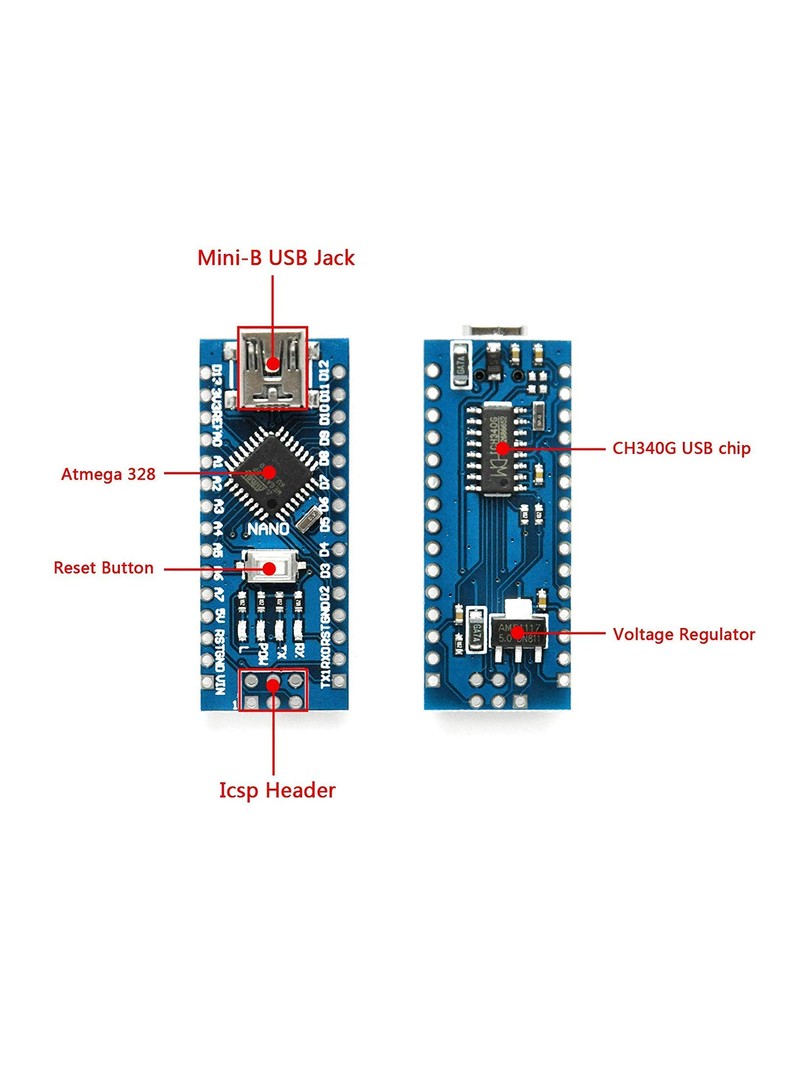

• Mikrokontroler ATmega328P: ośmiobitowa architektura AVR z szerokim wsparciem środowiska Arduino

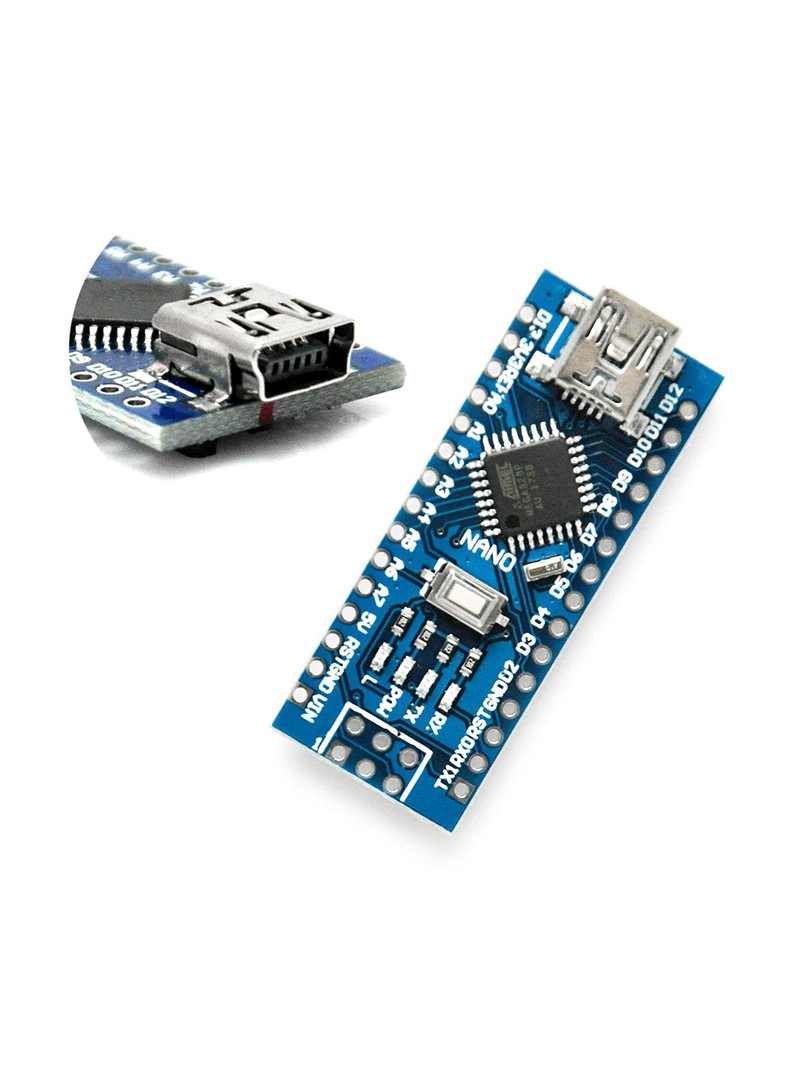

• Interfejs CH340G: układ USB-serial zapewniający komunikację z komputerem przez port Mini USB
• Niezlutowane goldpiny: umożliwiają indywidualny montaż oraz realizację projektów o zredukowanej wysokości
• Kompatybilność z Arduino IDE: obsługa standardowych szkiców napisanych dla Arduino Nano
• Format Nano: układ wyprowadzeń kompatybilny z płytkami stykowymi
• Fabrycznie wgrany bootloader: płytka gotowa do natychmiastowego programowania przez USB
• Automatyczny wybór źródła zasilania: przełączanie między zasilaniem USB a zewnętrznym
• Wsparcie ISP: możliwość programowania przez interfejs ICSP

Specyfikacja techniczna

• Mikrokontroler: ATmega328P
• Architektura: 8-bit AVR
• Taktowanie: 16 MHz
• Napięcie zasilania (poziom logiczny): 5 V
• Pamięć Flash: 32 KB (0,5 KB zajęte przez bootloader)
• Pamięć SRAM: 2 KB
• Pamięć EEPROM: 1 KB
• Zasilanie przez USB: Mini USB, 5 V
• Zasilanie zewnętrzne (zalecane): 7–12 V
• Zakres napięcia wejściowego: 6–20 V
• Wyprowadzenia cyfrowe GPIO: 14 (w tym 6 z PWM)
• Wejścia analogowe: 8 (A0–A7)
• Maksymalny prąd na pin I/O: 40 mA
• Interfejsy komunikacyjne: UART (RX/TX), ICSP
• Wymiary płytki: ok. 45 × 18 mm
• Rozstaw wyprowadzeń: 2,54 mm (kompatybilny z płytkami stykowym)

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.
• Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.
• Zestaw nie zawiera kabla USB ani zasilacza sieciowego.
• Goldpiny nie są zlutowane — moduł dostarczany w wersji bez montażu wyprowadzeń.

Typowe zastosowania

• Niestandardowe systemy wbudowane wymagające indywidualnego montażu
• Prototypowanie na płytkach stykowych
• Projekty edukacyjne oparte na środowisku Arduino
• Węzły IoT oraz sterowniki czujników
• Instalacje niskoprofilowe lub montaż permanentny w autorskich konstrukcjach sprzętowych

Zawartość zestawu

• 1 × Płytka rozwojowa ProRock Unsoldered Nano V3.0 CH340 (ATmega328P)

ProRock Unsoldered Nano V3.0 CH340 to elastyczna i kompaktowa płytka rozwojowa kompatybilna z Arduino, przeznaczona dla użytkowników wymagających indywidualnej konfiguracji montażu, minimalnej wysokości konstrukcji lub z tworzywa integracji w autorskich projektach elektronicznych.
