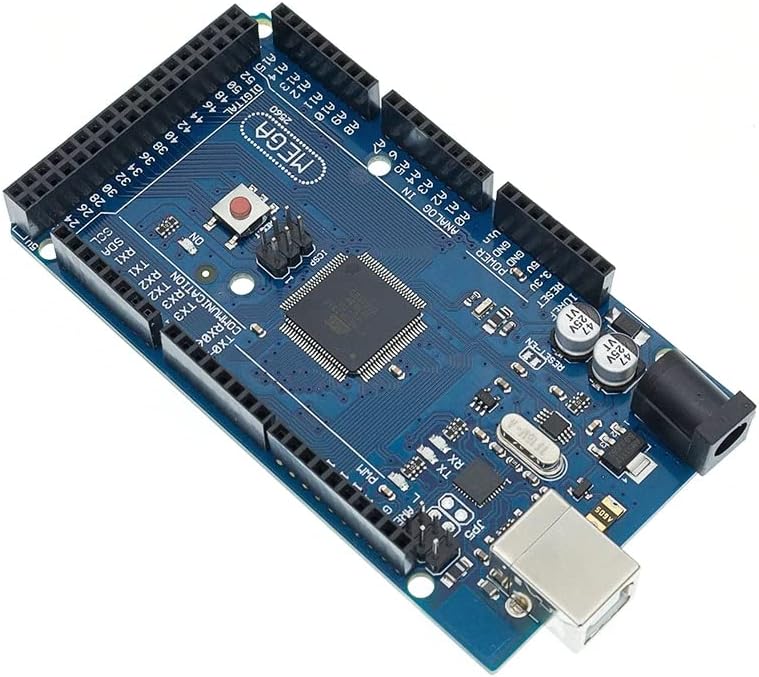

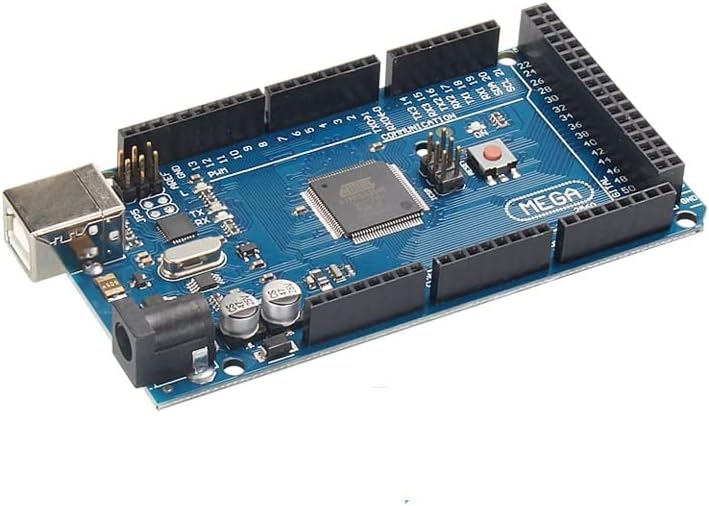

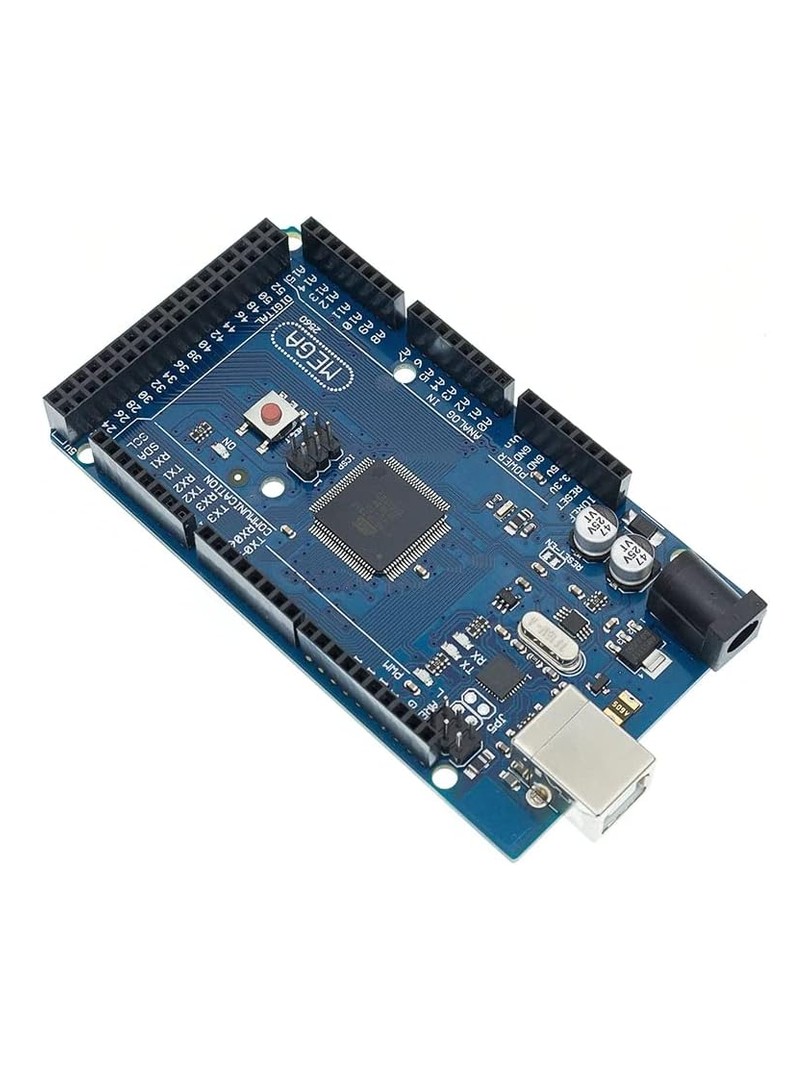

ProRock MEGA R3 ATmega2560 Arduino IDE Compatible

Płytka rozwojowa ProRock MEGA R3 ATmega2560 kompatybilna z Arduino IDE

ATmega2560 | 54 piny cyfrowe I/O | 16 wejść analogowych | 4 porty UART | 256 KB Flash | 8 KB SRAM | 16 MHz | USB | 7–12 V

Płytka rozwojowa ProRock MEGA R3 ATmega2560 to rozbudowane rozwiązanie dla projektów wymagających rozbudowanych interfejsów wejścia-wyjścia, wielu portów szeregowych oraz zwiększonej pojemności pamięci. Zbudowana na bazie mikrokontrolera ATmega2560, płytka zapewnia pełną kompatybilność ze środowiskiem Arduino IDE oraz standardowym układem wyprowadzeń MEGA R3, umożliwiając współpracę z istniejącymi modułami rozszerzeń i akcesoriami.

Produkt przeznaczony jest dla użytkowników realizujących rozbudowane projekty robotyczne, systemy automatyki, drukarki 3D, sterowniki CNC oraz złożone aplikacje wbudowane wymagające jednoczesnej obsługi wielu urządzeń peryferyjnych.

Główne cechy

• Mikrokontroler ATmega2560: ośmiobitowa architektura AVR z rozszerzoną pamięcią programu i danych
• Kompatybilność z Arduino IDE: obsługa standardowych bibliotek i szkiców dla platformy Arduino MEGA
• Rozbudowane interfejsy I/O: umożliwiają realizację złożonych projektów wielomodułowych
• Layout R3: zawiera wyprowadzenia IOREF, SDA i SCL zapewniające kompatybilność z nowoczesnymi shield'ami
• Wieloportowy interfejs szeregowy: umożliwia jednoczesną komunikację z kilkoma urządzeniami
• Architektura zasilania MEGA R3: przystosowana do pracy ciągłej w systemach produkcyjnych

Specyfikacja techniczna

• Mikrokontroler: ATmega2560
• Architektura: 8-bit AVR
• Napięcie robocze: 5 V
• Częstotliwość taktowania: 16 MHz
• Pamięć Flash: 256 KB (8 KB zajęte przez bootloader)
• Pamięć SRAM: 8 KB
• Pamięć EEPROM: 4 KB
• Zalecane napięcie zasilania zewnętrznego: 7–12 V
• Dopuszczalny zakres napięcia wejściowego: 6–20 V
• Liczba cyfrowych pinów I/O: 54 (w tym 15 wyjść PWM)
• Liczba analogowych wejść: 16
• Interfejsy UART: 4 sprzętowe porty szeregowe
• Maksymalny prąd pojedynczego pinu I/O: 40 mA
• Maksymalny prąd wyprowadzenia 3.3V: 50 mA

Wyprowadzenia (Pinout)

• SDA / SCL: wyprowadzenia I²C umieszczone w pobliżu pinu AREF
• IOREF: wyprowadzenie umożliwiające modułom rozszerzeń dostosowanie się do napięcia zasilania płytki

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• Zewnętrzne zasilanie (adapter sieciowy) nie jest dołączone do zestawu.
• Produkt jest kompatybilny ze środowiskiem Arduino IDE, lecz nie jest oficjalnym produktem Arduino.

Typowe zastosowania

• Rozbudowane systemy robotyczne i automatyki przemysłowej
• Sterowniki drukarek 3D i obrabiarek CNC
• Bramki IoT i systemy akwizycji danych
• Projekty edukacyjne i badawcze wymagające rozbudowanych interfejsów
• Prototypowanie rozbudowanych systemów opartych na platformie Arduino

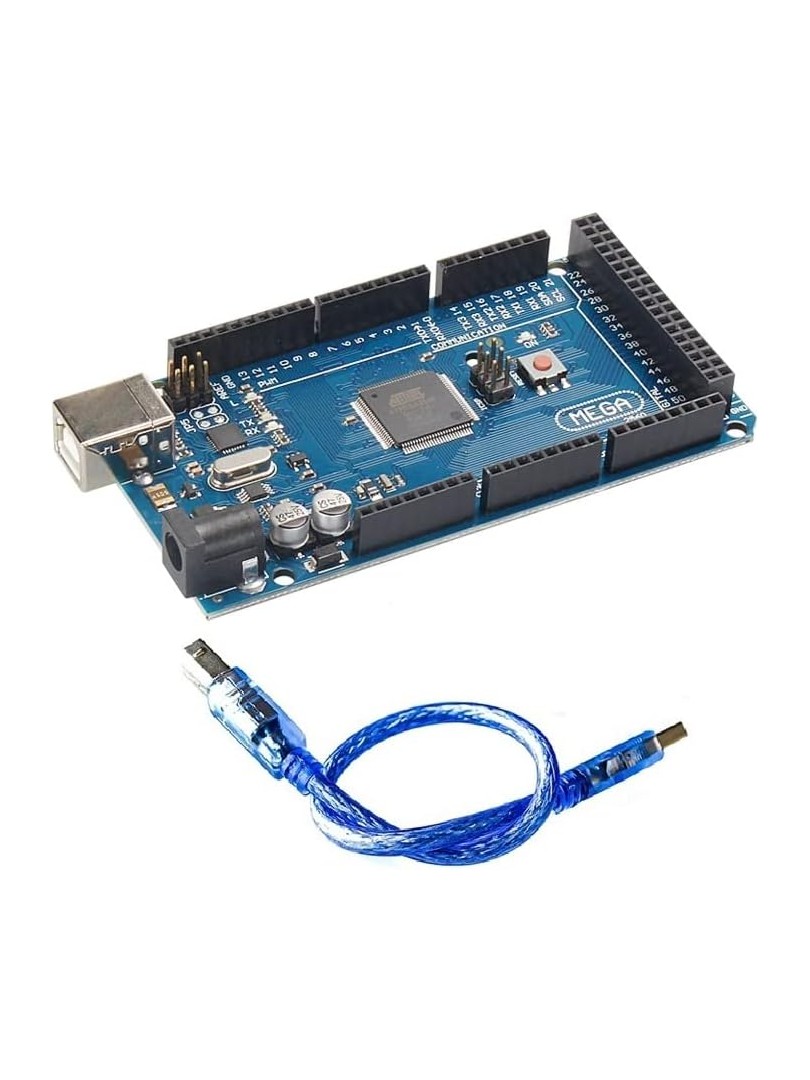

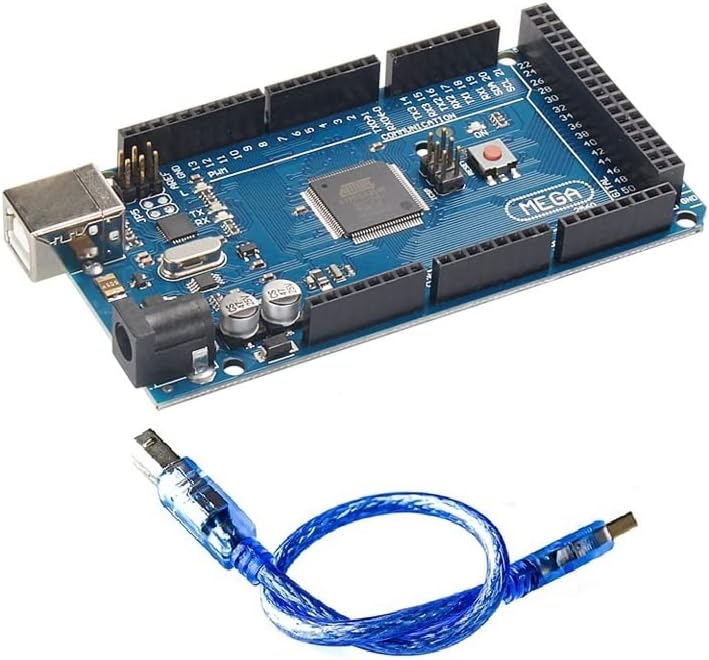

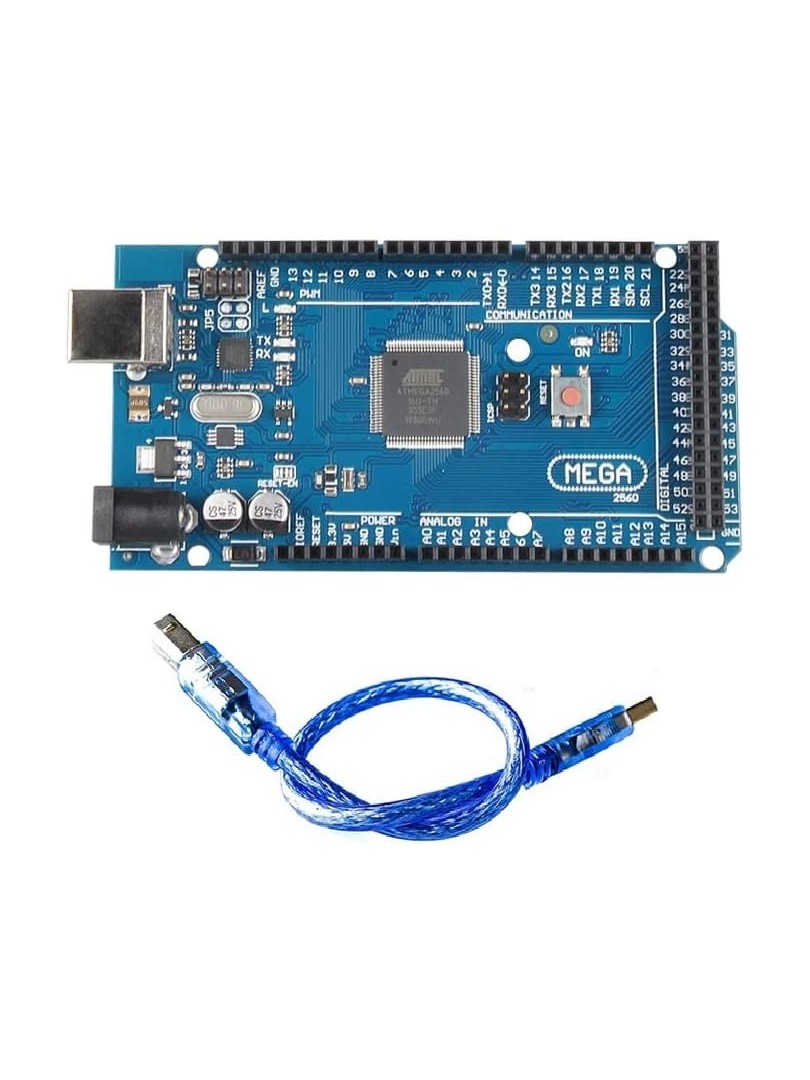

Zawartość zestawu

• 1 × Płytka rozwojowa ProRock MEGA R3 ATmega2560
• 1 × Kabel USB

Płytka rozwojowa ProRock MEGA R3 ATmega2560 dostarcza sprawny, rozszerzalności i działający wymaganej w rozbudowanych projektach kompatybilnych z Arduino, stanowiąc techniczny narzędzie dla zastosowań przemysłowych oraz edukacyjnych.
