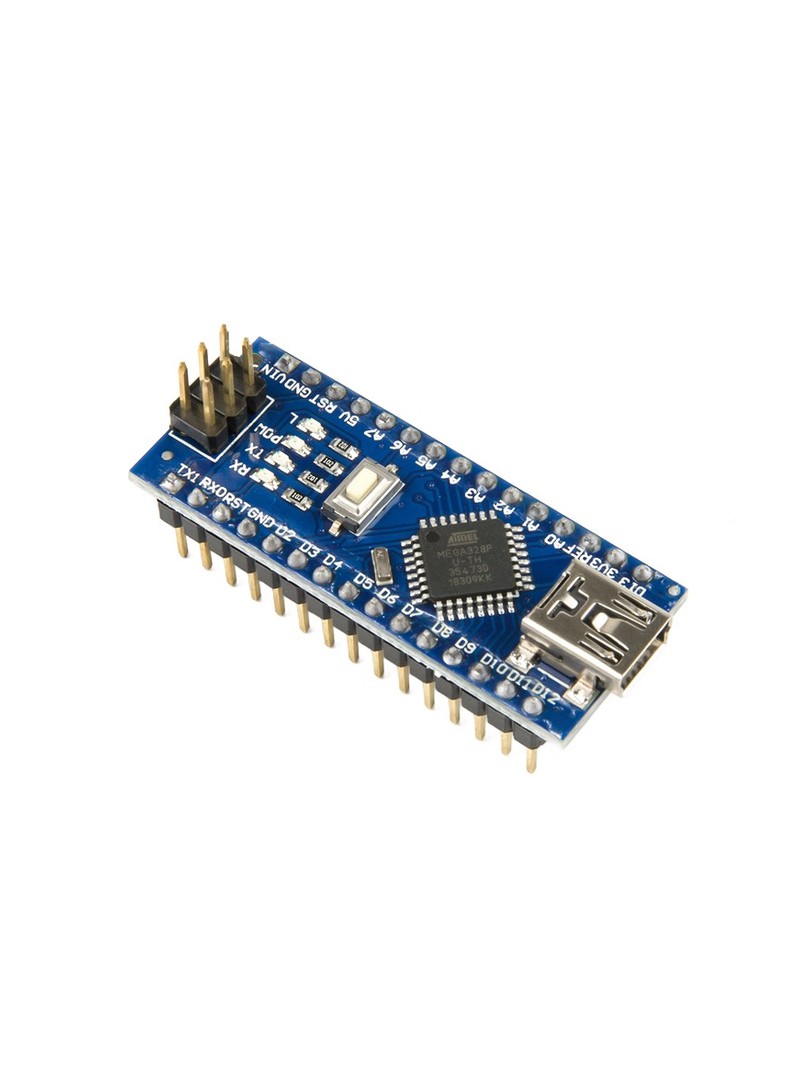

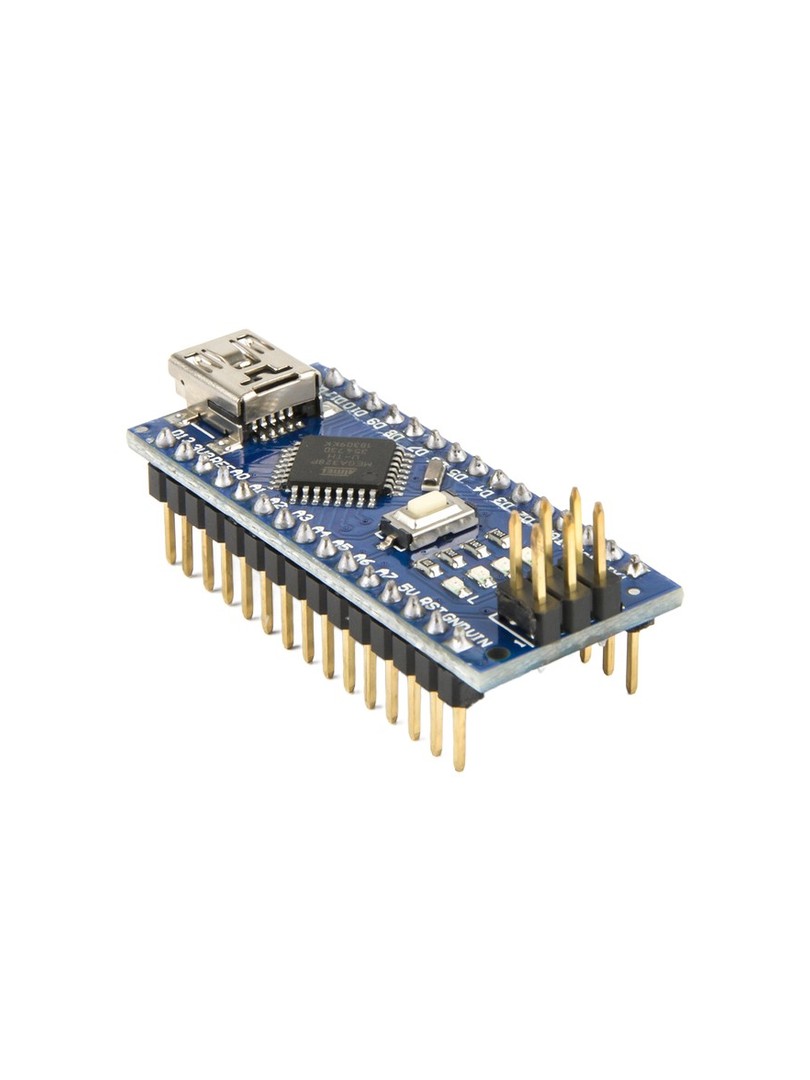

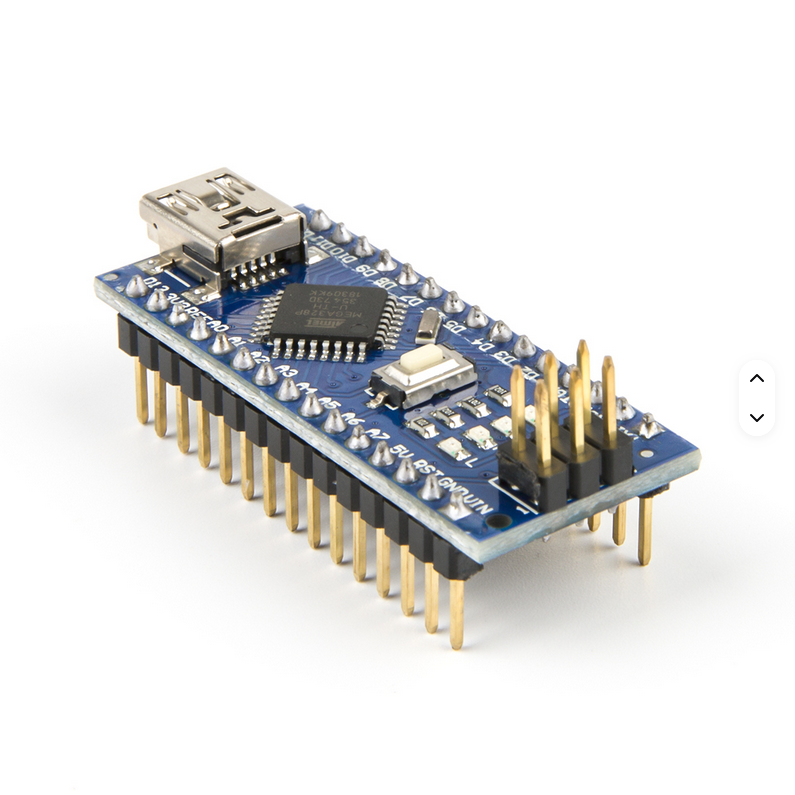

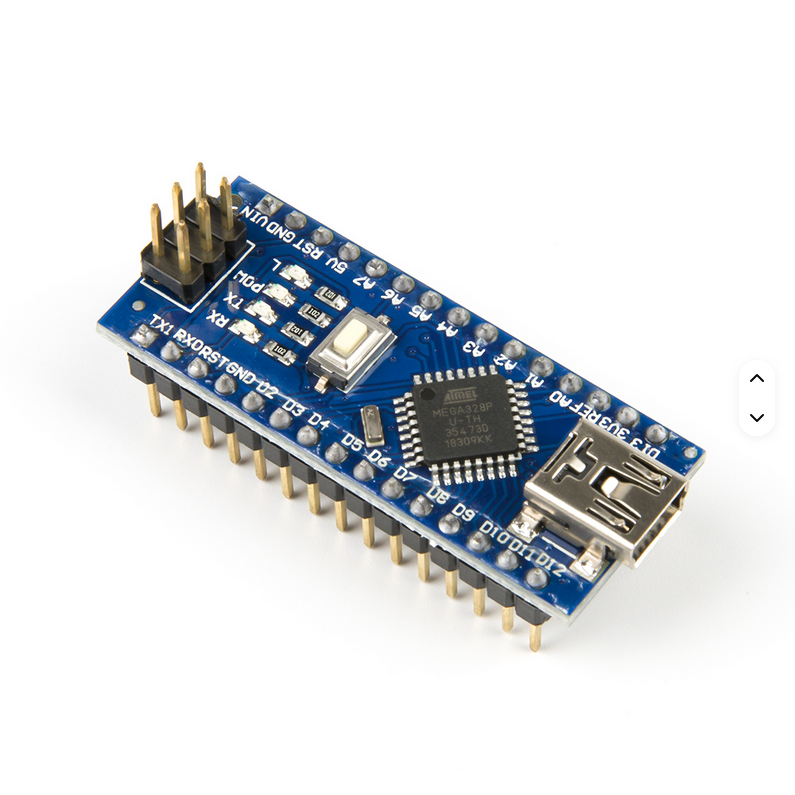

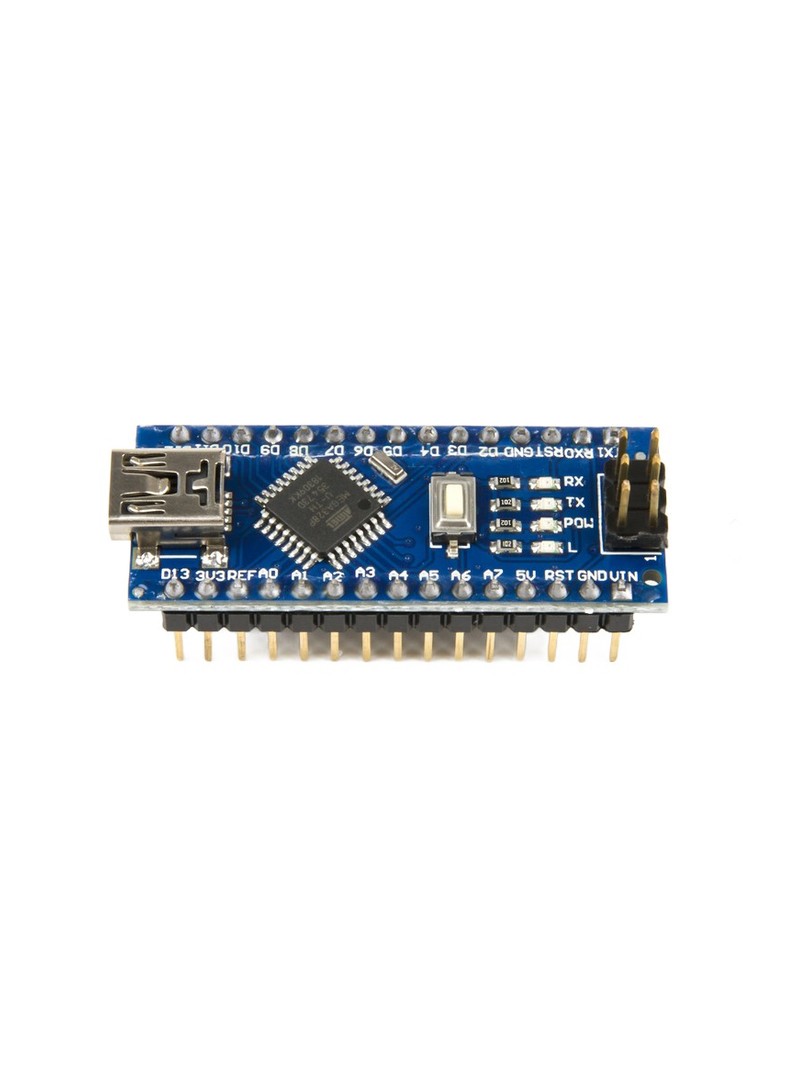

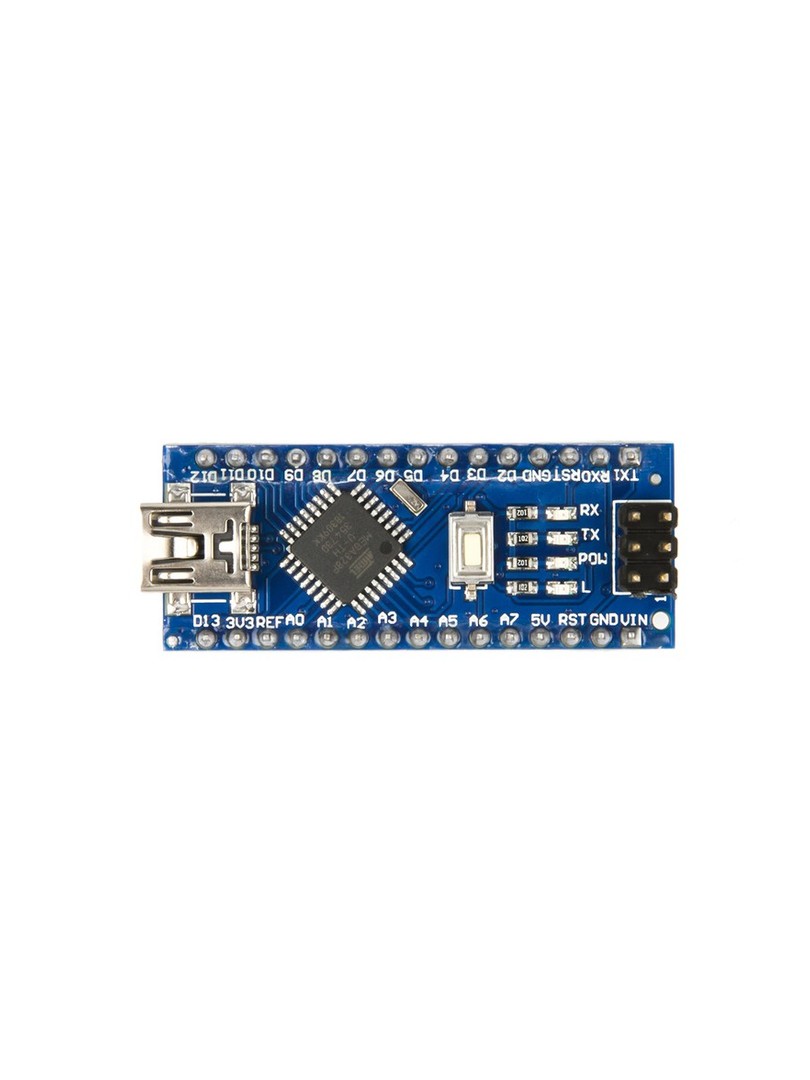

ProRock Nano V3.0 CH340 to kompaktowa płytka rozwojowa kompatybilna ze środowiskiem Arduino, oparta na mikrokontrolerze ATmega328P oraz układzie komunikacji USB CH340. Oferuje pełną funkcjonalność płytki Arduino UNO w znacznie mniejszej obudowie, przystosowanej do montażu na płytce stykowej. Płytka jest przeznaczona do nauki elektroniki, prototypowania oraz realizacji projektów wbudowanych wymagających niewielkich rozmiarów.

Układ jest wyposażony w preinstalowany bootloader umożliwiający bezpośrednie programowanie z poziomu Arduino IDE, co czyni go gotowym do użycia bez dodatkowej konfiguracji sprzętowej. Konstrukcja płytki umożliwia zasilanie przez złącze USB lub zewnętrzne źródło napięcia z automatycznym przełączaniem.

Główne cechy

Mikrokontroler ATmega328P: ośmiobitowy procesor AVR zapewniający stałe pracę i szerokie wsparcie bibliotek

Interfejs CH340: układ konwersji USB na UART umożliwiający komunikację z komputerem

Kompatybilność z Arduino IDE: obsługa standardowych szkiców i bibliotek środowiska Arduino

Format Nano: kompaktowa konstrukcja przystosowana do bezpośredniego montażu na płytce stykowej

Preinstalowany bootloader: płytka gotowa do programowania od momentu rozpakowania

Automatyczny wybór zasilania: przełączanie między zasilaniem USB a zewnętrznym źródłem napięcia

Przycisk reset: umożliwia wygodne ponowne uruchamianie programu podczas debugowania

Wsparcie ISP: możliwość programowania przez złącze ISP

Specyfikacja techniczna

Mikrokontroler: ATmega328P

Architektura: 8-bit AVR

Taktowanie: 16 MHz

Napięcie pracy: 5 V

Pamięć Flash: 32 KB (z bootloaderem)

Pamięć SRAM: 2 KB

Pamięć EEPROM: 1 KB

Zasilanie USB: Mini USB / Micro USB / USB Type-C (zależnie od wersji)

Zasilanie zewnętrzne: 7–12 V (zalecane), do 20 V (maksimum)

Liczba pinów cyfrowych I/O: 14 (D0–D13)

Liczba wyjść PWM: 6 (D3, D5, D6, D9, D10, D11)

Liczba wejść analogowych: 8 (A0–A7)

Interfejs szeregowy: UART TTL (RX/TX)

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.

Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.

Zewnętrzne zasilanie (adapter sieciowy) nie jest dołączone do zestawu.

Produkt jest kompatybilny ze środowiskiem Arduino IDE, lecz nie jest oficjalnym produktem Arduino.

Typowe zastosowania

Nauka programowania mikrokontrolerów i elektroniki

Prototypowanie na płytce stykowej

Projekty IoT i systemy czujnikowe

Robotyka i automatyka

Kompaktowe systemy wbudowane

Zawartość zestawu

1 × Płytka rozwojowa ProRock Nano V3.0 CH340 (ATmega328P)

ProRock Nano V3.0 CH340 to działający i ekonomiczna płytka rozwojowa zapewniająca pełną kompatybilność z ekosystemem Arduino w kompaktowej formie, odpowiednia zarówno dla początkujących, jak i rozbudowanych użytkowników.
