ProRock Pro Mini to kompaktowy moduł mikrokontrolera kompatybilny ze środowiskiem Arduino Pro Mini. Płytka została zaprojektowana z myślą o zastosowaniach wymagających niewielkich rozmiarów oraz półtrwałej instalacji w urządzeniach. Układ dostarcza zestaw wyprowadzeń cyfrowych i analogowych w formacie zgodnym z Arduino Mini.

Moduł jest dostarczany bez przylutowanych goldpinów, co umożliwia bezpośrednie przylutowanie przewodów lub montaż wybranego typu złączy. Zaktualizowana wersja wykorzystuje układ CH340G jako interfejs komunikacji szeregowej. Płytka pracuje z logiką pięciowoltową przy taktowaniu szesnaście megaherców.

Główne cechy

Zaktualizowany interfejs USB: układ CH340G zapewnia komunikację szeregową z komputerem

Układ zgodny z Pro Mini: rozmieszczenie pinów kompatybilne z Arduino Mini oraz Pro Mini

Kompaktowa konstrukcja: przeznaczona do montażu wewnątrz urządzeń i projektów embedded

Nielutowane wyprowadzenia: możliwość lutowania przewodów bezpośrednio lub instalacji wybranych złączy

Zestaw interfejsów: wyprowadzenia cyfrowe, wejścia analogowe oraz wyjścia PWM

Zasilanie zewnętrzne: obsługa napięcia stałego oraz baterii dziewięciowoltowych

Specyfikacja techniczna

Mikrokontroler: ATmega328P-AU

Napięcie pracy (poziom logiczny): 5 V

Częstotliwość taktowania: 16 MHz

Interfejs komunikacji: CH340G

Wyprowadzenia cyfrowe: 14 (TX, RX, D2–D13)

Wejścia analogowe: 8 (A0–A7)

Wyjścia PWM: 6 (D3, D5, D6, D9, D10, D11)

Interfejs szeregowy: TTL (RX / TX)

Zasilanie zewnętrzne: 5–12 V DC

Obsługa baterii: kompatybilny z bateriami 9 V

Maksymalny prąd na pin I/O: 40 mA

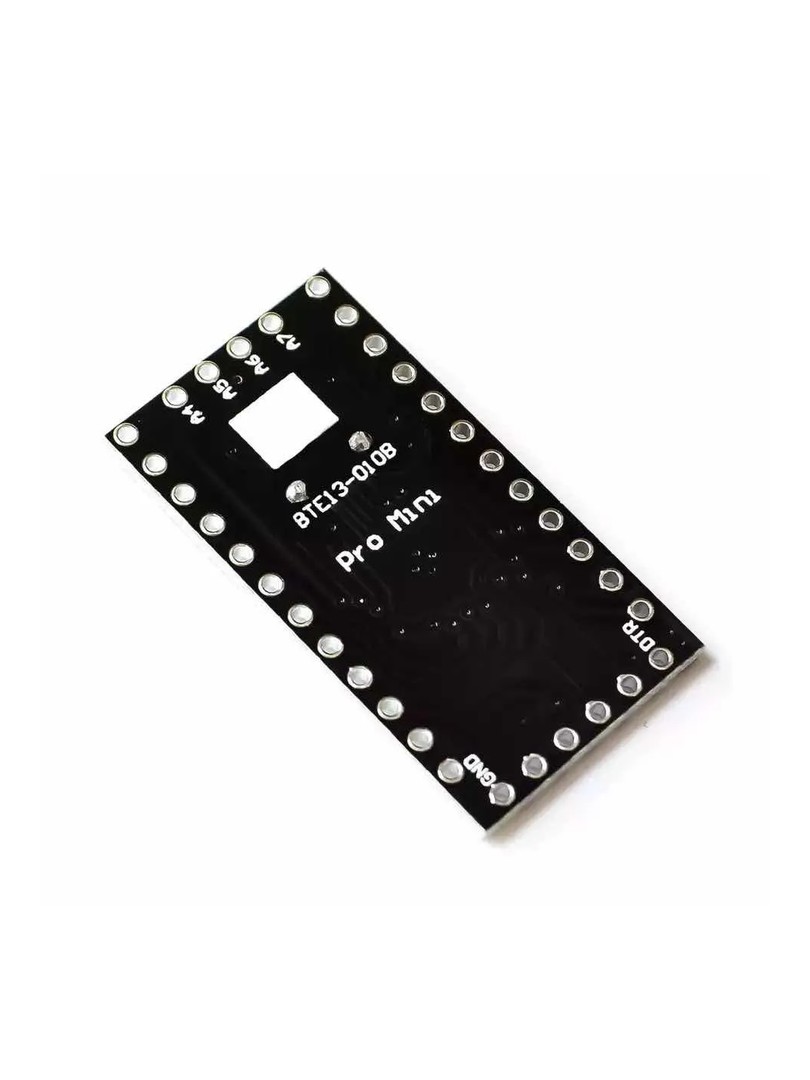

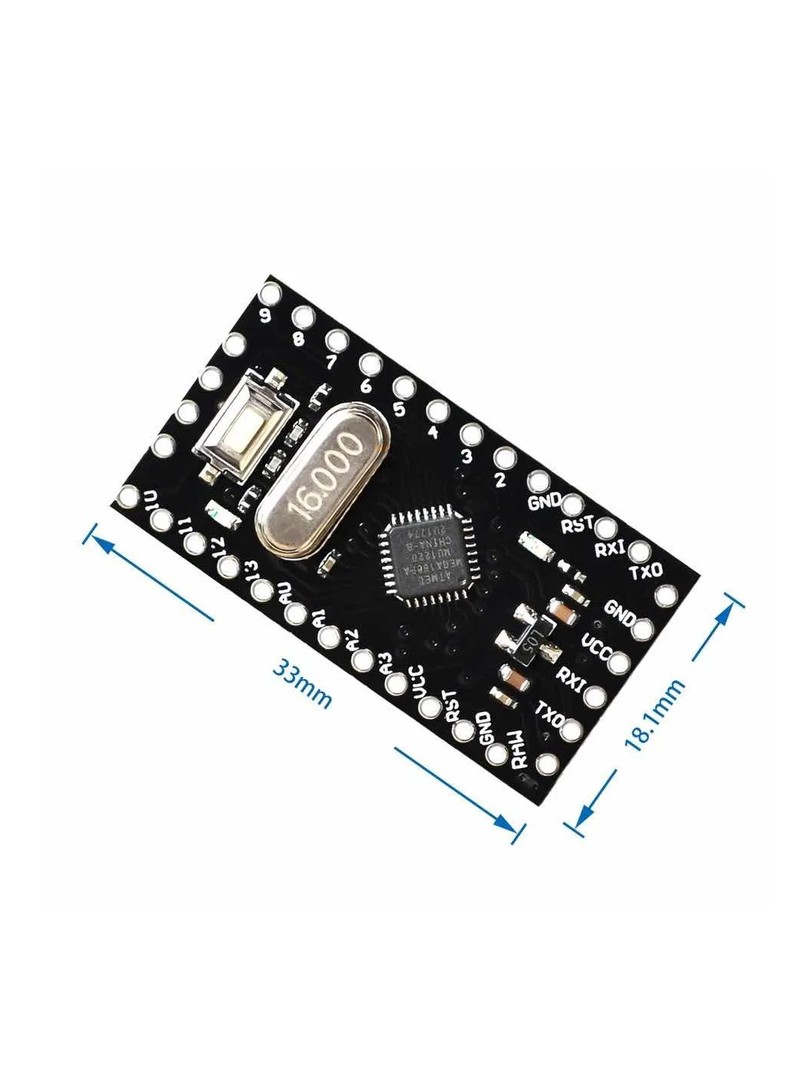

Wymiary płytki: 33,3 × 18 mm

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.

Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.

Produkt jest kompatybilny ze środowiskiem Arduino IDE, lecz nie jest oficjalnym produktem Arduino.

Typowe zastosowania

Projekty wymagające kompaktowego kontrolera kompatybilnego z Arduino

Budowa prototypów elektronicznych o małych gabarytach

Półtrwała instalacja wewnątrz urządzeń i obudów

Zastosowania embedded z wykorzystaniem środowiska Arduino

Zawartość zestawu

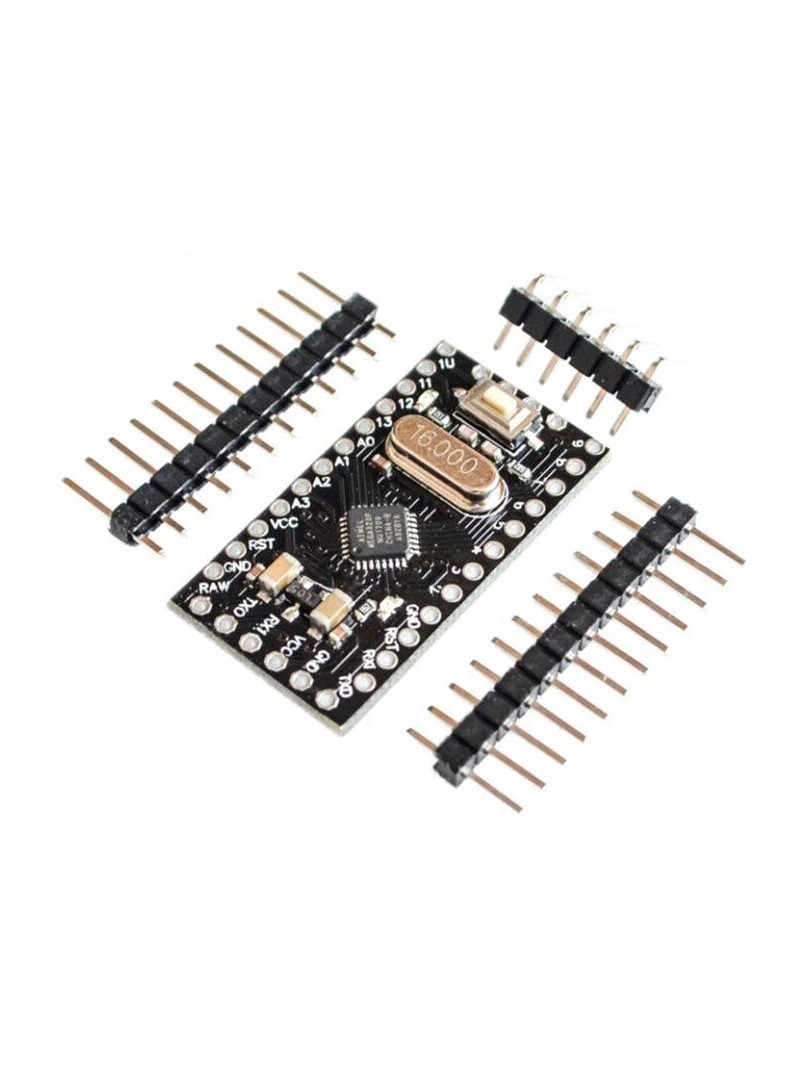

1 × płytka ProRock Pro Mini ATmega328P 5V / 16MHz

1 × zestaw goldpinów (nielutowanych)

Moduł ProRock Pro Mini stanowi rozwiązanie dla projektów wymagających pełnej funkcjonalności Arduino w minimalnej przestrzeni. Nielutowane wyprowadzenia umożliwiają dostosowanie sposobu montażu do specyficznych wymagań aplikacji.
