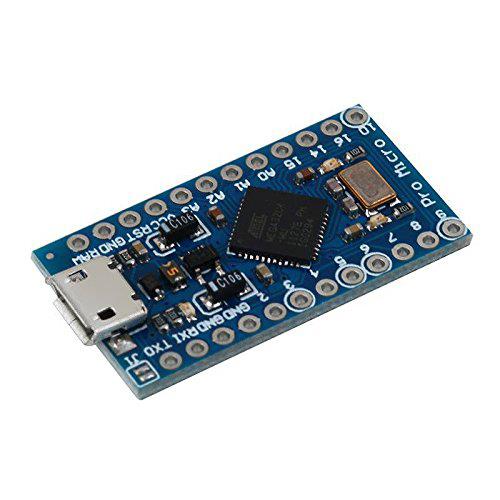

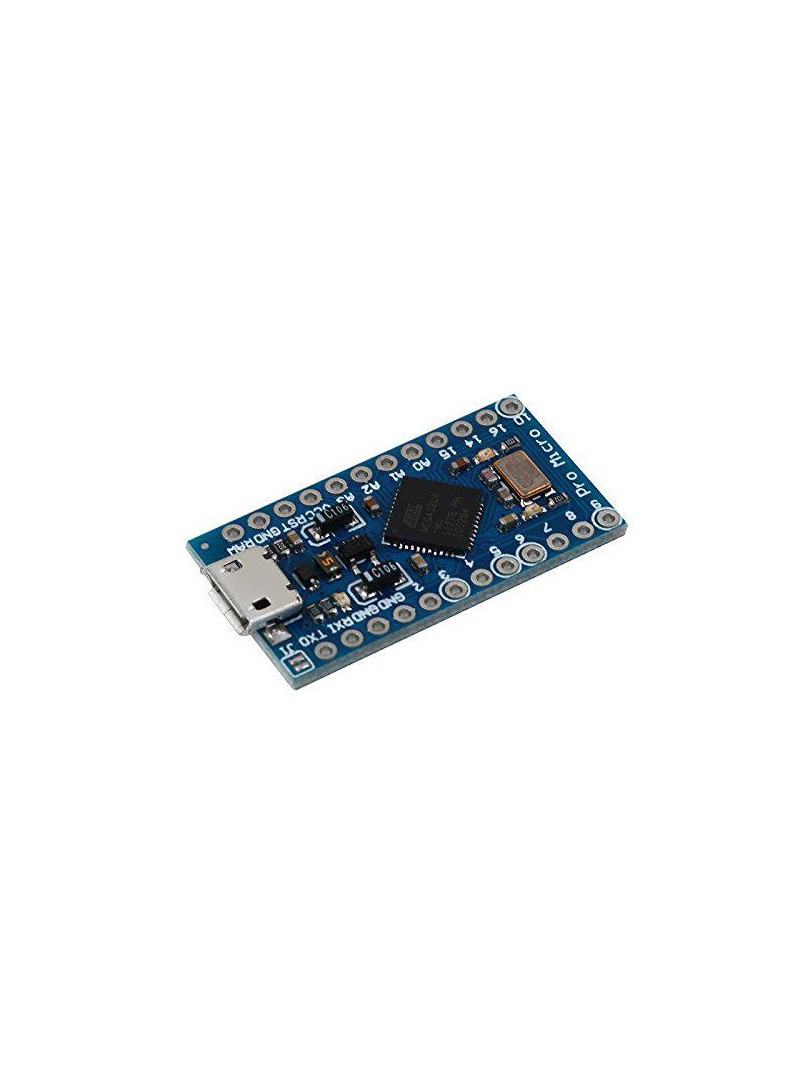

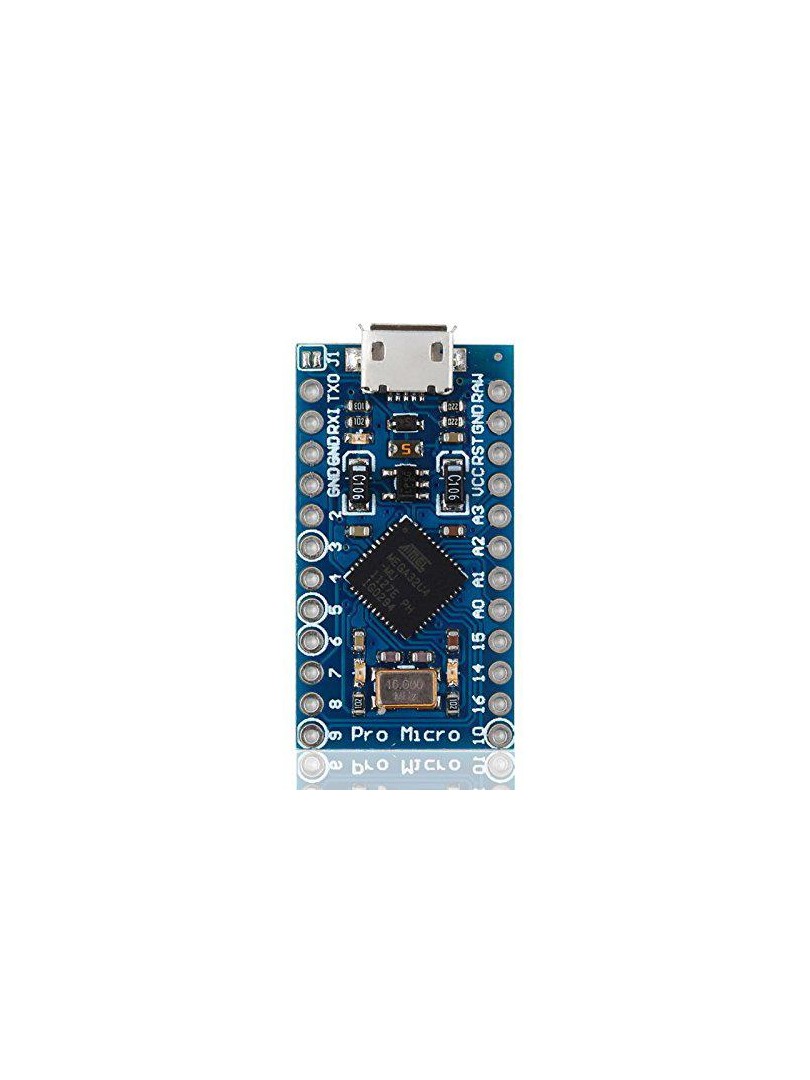

ProRock Pro Micro ATmega32U4 to kompaktowa płytka deweloperska kompatybilna z Arduino Leonardo, zbudowana wokół mikrokontrolera ATmega32U4 z wbudowanym interfejsem USB. W przeciwieństwie do płytek opartych na ATmega328P, układ ATmega32U4 zawiera wewnętrzny przetwornik USB, co eliminuje potrzebę stosowania zewnętrznego konwertera USB-UART. Dzięki temu płytka ProRock Pro Micro jest szczególnie przydatna w aplikacjach USB HID, takich jak klawiatury, myszki, kontrolery gier oraz niestandardowe urządzenia USB.

Płytka pracuje przy napięciu logicznym pięciu woltów z zegarem szesnastomegahercowym i jest w pełni obsługiwana przez Arduino IDE z użyciem profilu Arduino Leonardo. Ultra-kompaktowy format czyni ją przeznaczony rozwiązaniem do projektów wbudowanych i przenośnych wymagających bezpośredniej komunikacji USB.

Główne cechy

Mikrokontroler ATmega32U4: wbudowany interfejs USB bez potrzeby stosowania dodatkowych układów konwersji

Kompatybilność z Arduino Leonardo: pełna obsługa w Arduino IDE po wybraniu profilu Arduino Leonardo

Funkcje USB HID: możliwość emulacji klawiatury, myszki oraz kompozytowych urządzeń USB

Ultraкомпактowy format Pro Micro: minimalne wymiary umożliwiają zastosowanie w projektach wbudowanych i przenośnych

Ulepszona ochrona zasilania: bezpiecznik PTC oraz dioda ochronna na płytce

Skorygowane oznaczenia: zaktualizowana wersja z poprawnymi etykietami pinów oraz diodami LED RX/TX

Zasada działania

Mikrokontroler ATmega32U4 zawiera wbudowany przetwornik USB, co pozwala na bezpośrednią komunikację z komputerem bez użycia zewnętrznych układów mostków USB-szeregowy. Dzięki natywnej obsłudze USB moduł może działać jako urządzenie HID, emulując klawiaturę, mysz lub inne urządzenia zgodne ze standardem USB. Płytka zawiera regulator napięcia umożliwiający zasilanie z nieregulowanego źródła podłączonego do pinu RAW. Komunikacja szeregowa odbywa się przez sprzętowy interfejs UART dostępny na pinach RX i TX, a programowanie realizowane jest przez wbudowany bootloader poprzez złącze Micro USB.

Specyfikacja techniczna

Mikrokontroler: ATmega32U4

Architektura: 8-bit AVR

Częstotliwość taktowania: 16 MHz

Napięcie robocze: 5 V

Pamięć Flash: 32 KB (około 4 KB wykorzystane przez bootloader)

Pamięć SRAM: 2,5 KB

Pamięć EEPROM: 1 KB

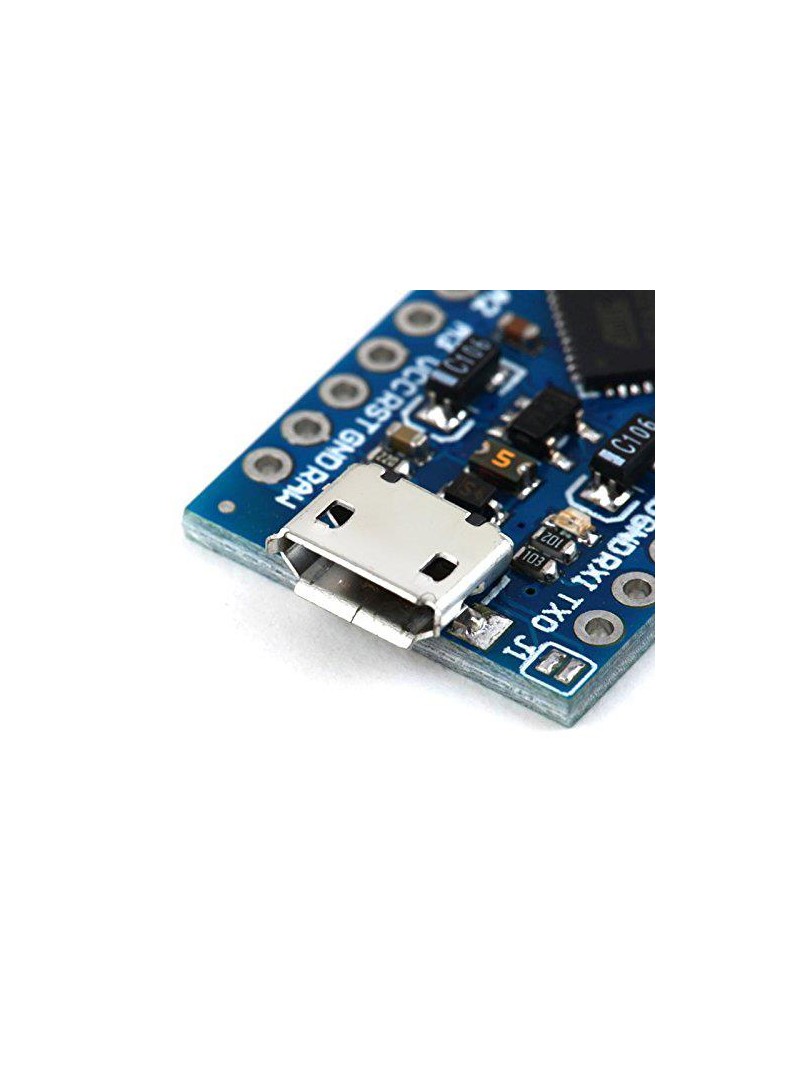

Interfejs USB: Micro USB

Zewnętrzne zasilanie (pin RAW): do 12 V DC

Liczba cyfrowych pinów I/O: 12

Wyjścia PWM: 5

Wejścia analogowe: 4 (10-bitowy ADC)

Sprzętowy interfejs szeregowy: 1 × UART (Serial1: RX / TX)

Diody LED: zasilanie, RX, TX

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

W Arduino IDE należy wybrać profil płytki Arduino Leonardo.

Kabel USB nie jest dołączony do zestawu.

Goldpiny mogą być dostarczone niespawane (w zależności od wersji).

Typowe zastosowania

Klawiatury USB, myszki oraz makro pady

Niestandardowe urządzenia HID i USB

Systemy ubieralne i kompaktowe projekty wbudowane

Projekty oparte na Arduino Leonardo wymagające natywnej obsługi USB

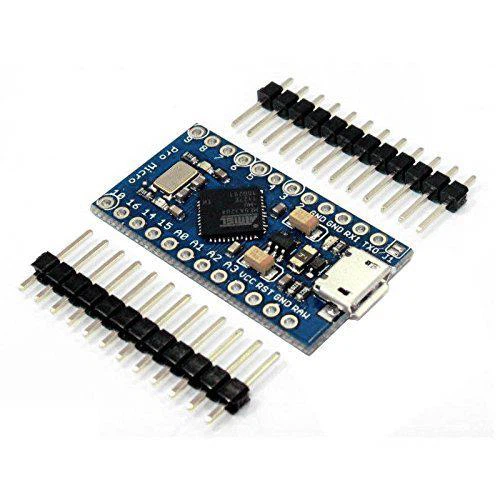

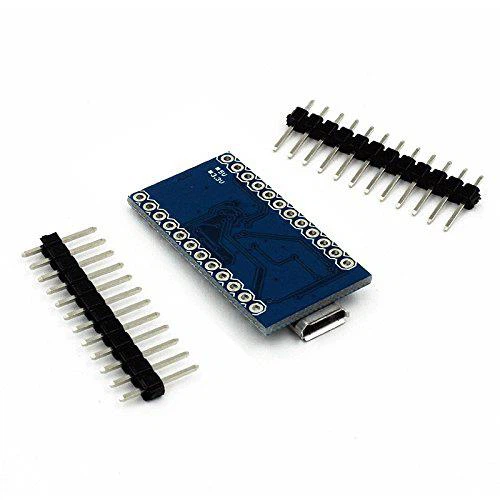

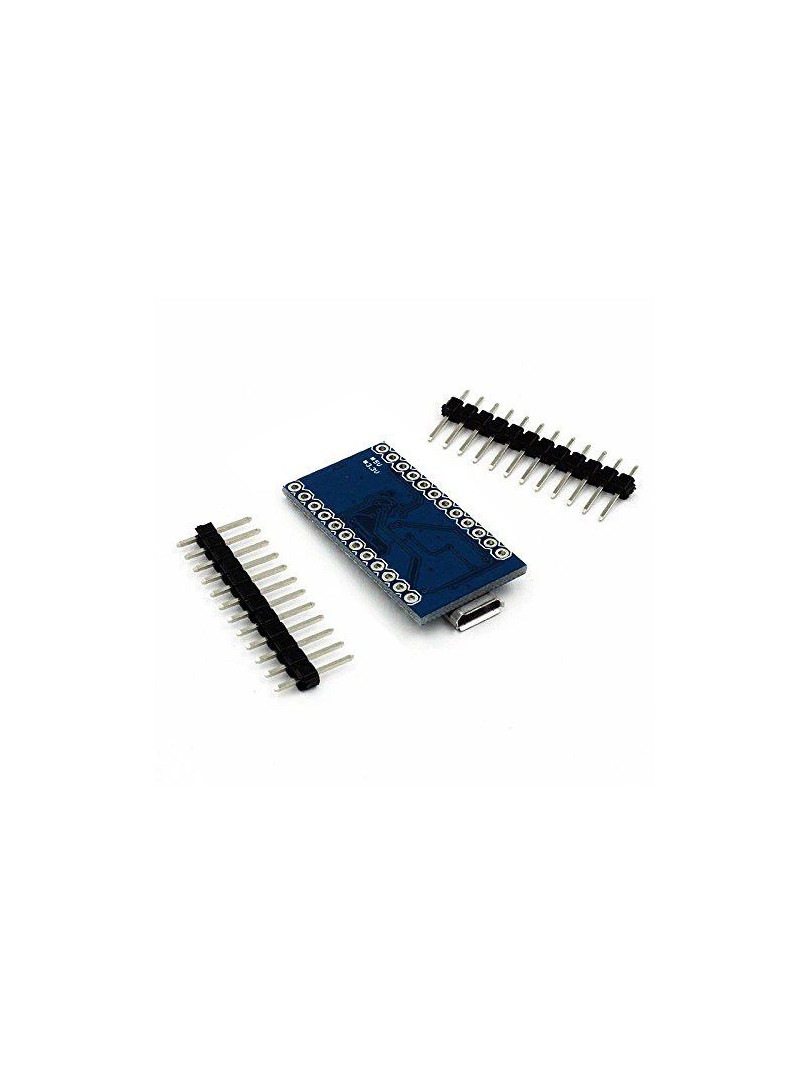

Zawartość zestawu

1 × płytka ProRock Pro Micro ATmega32U4 5V / 16MHz

Goldpiny (niespawane)

ProRock Pro Micro ATmega32U4 stanowi optymalne rozwiązanie dla programistów i hobbystów potrzebujących natywnej funkcjonalności USB w minimalnym formacie kompatybilnym z Arduino, szczególnie w zastosowaniach HID oraz niestandardowych urządzeniach USB.
