ProRock Arduino ATMEGA328P 5V 16MHz 14 I/O 8 Analog

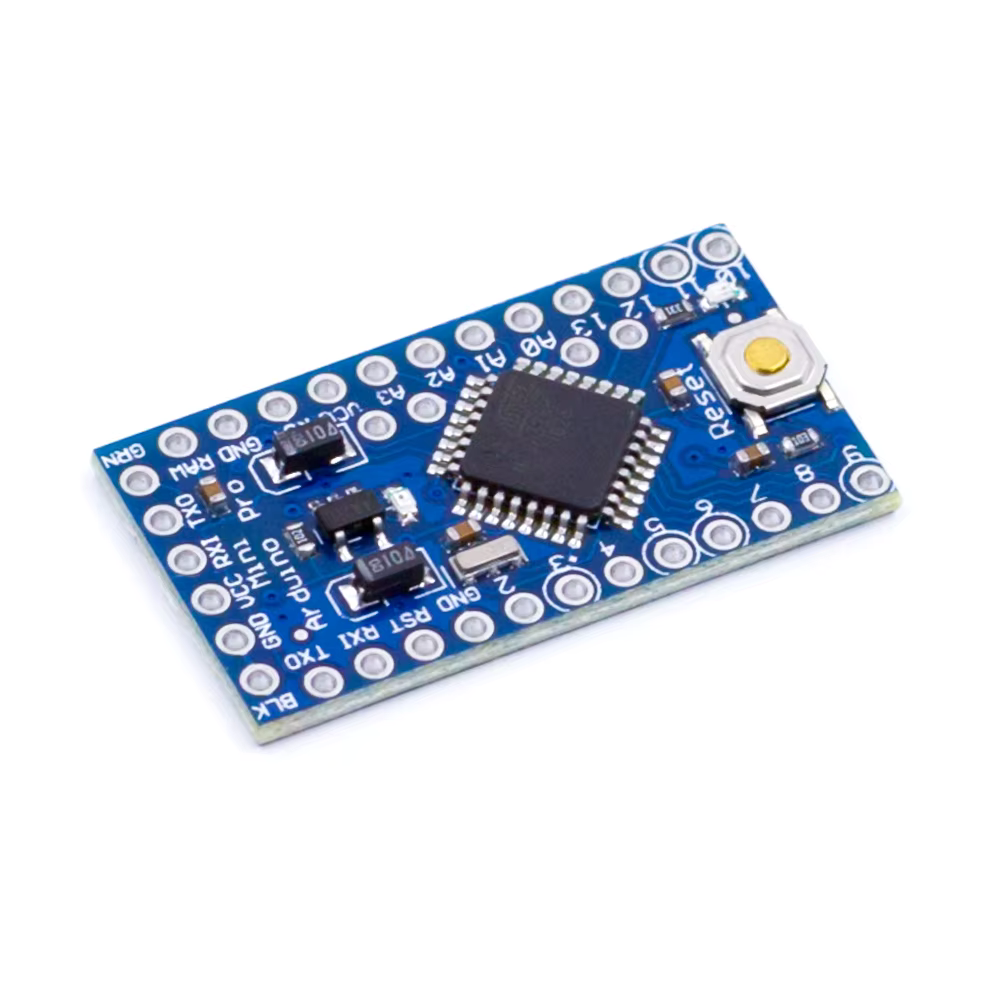

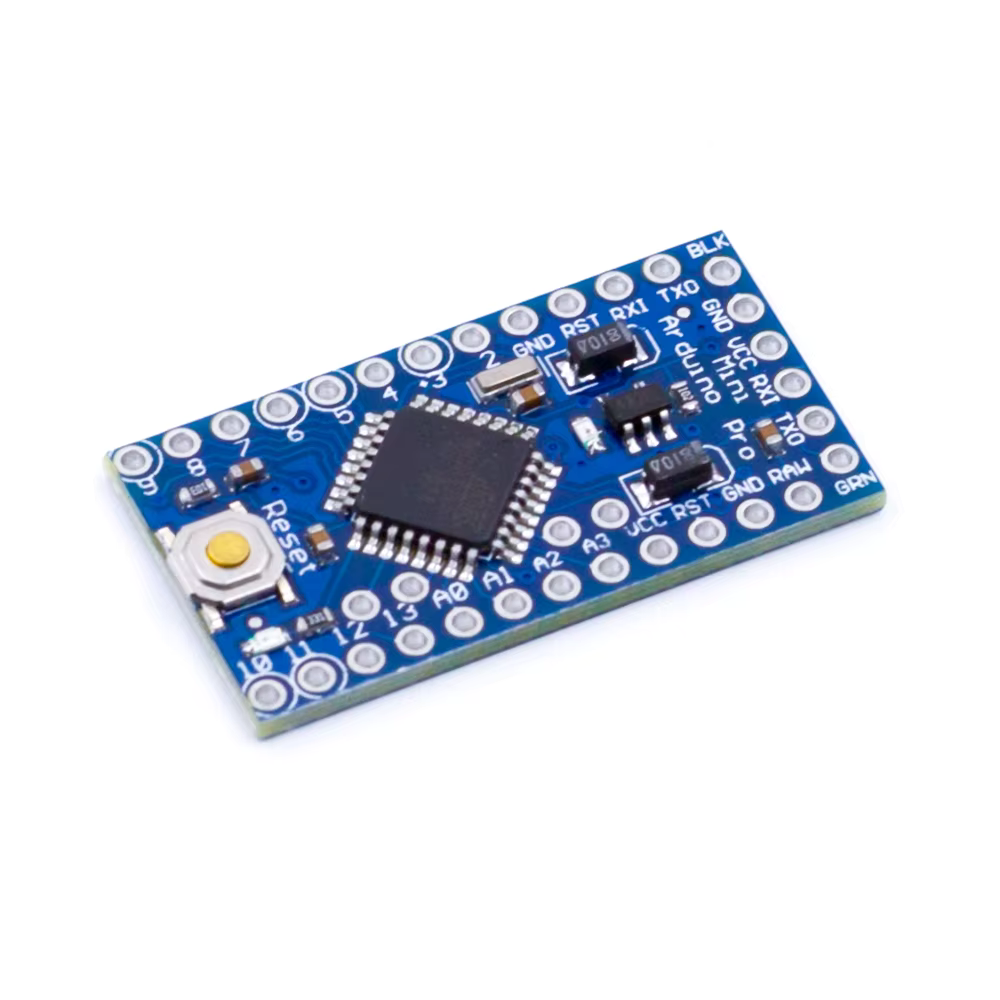

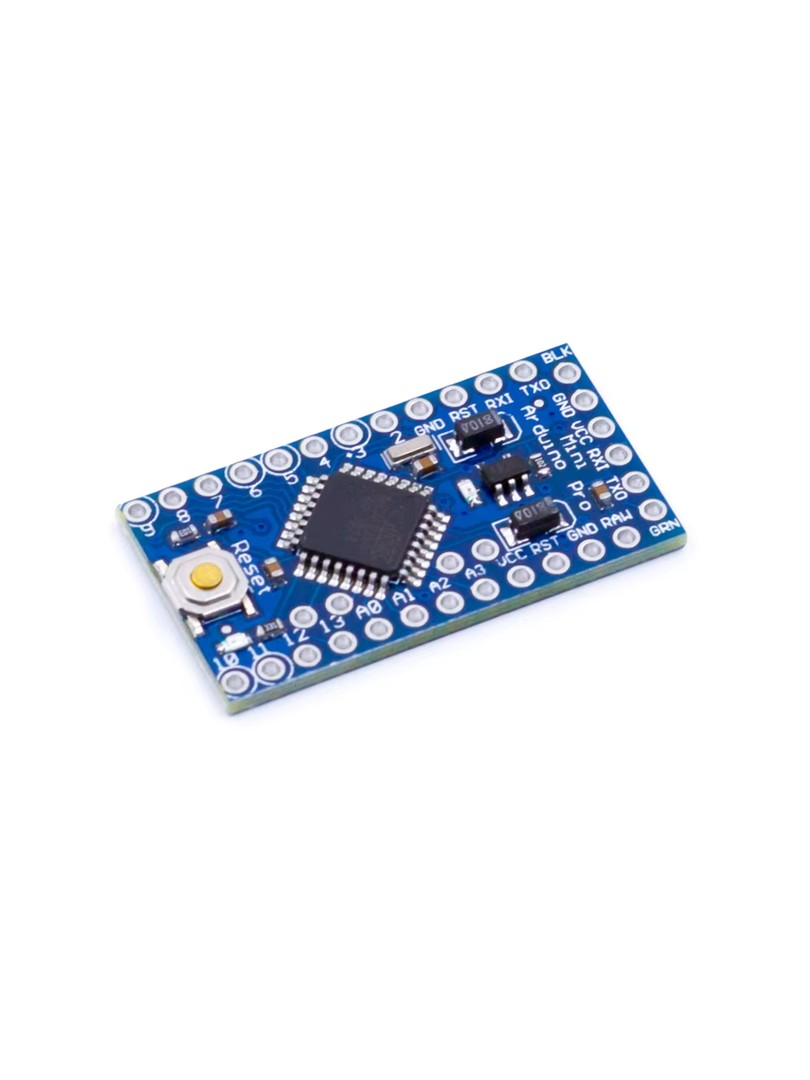

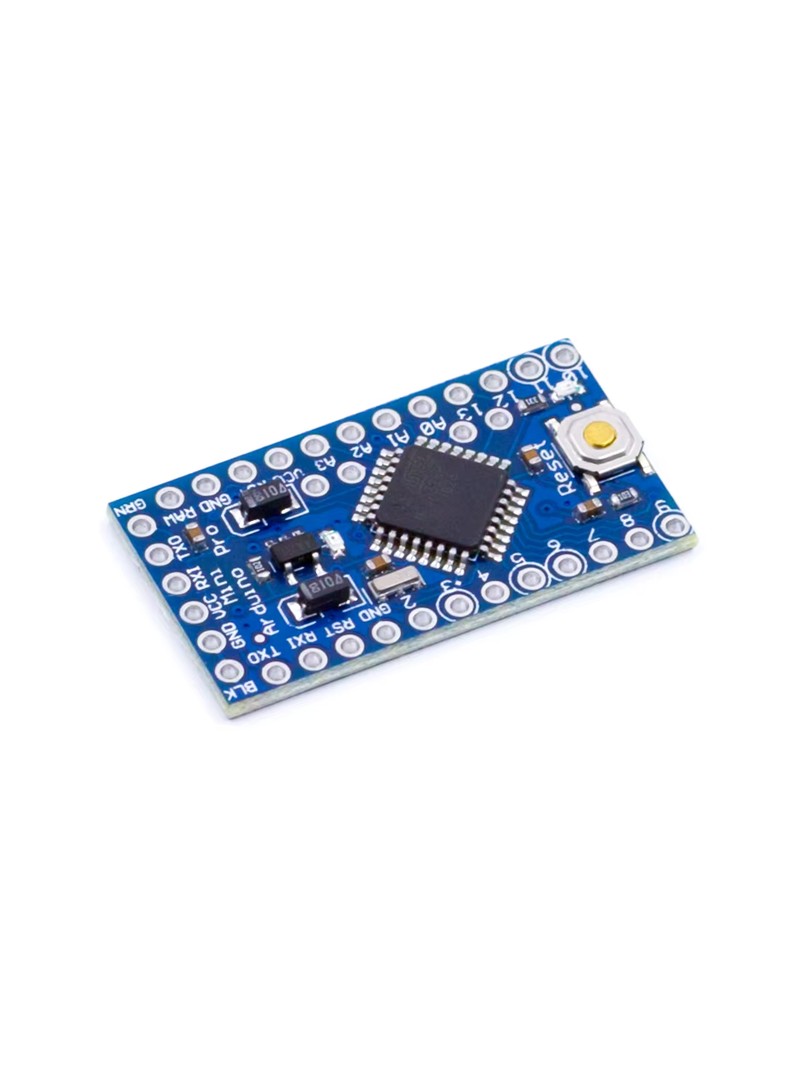

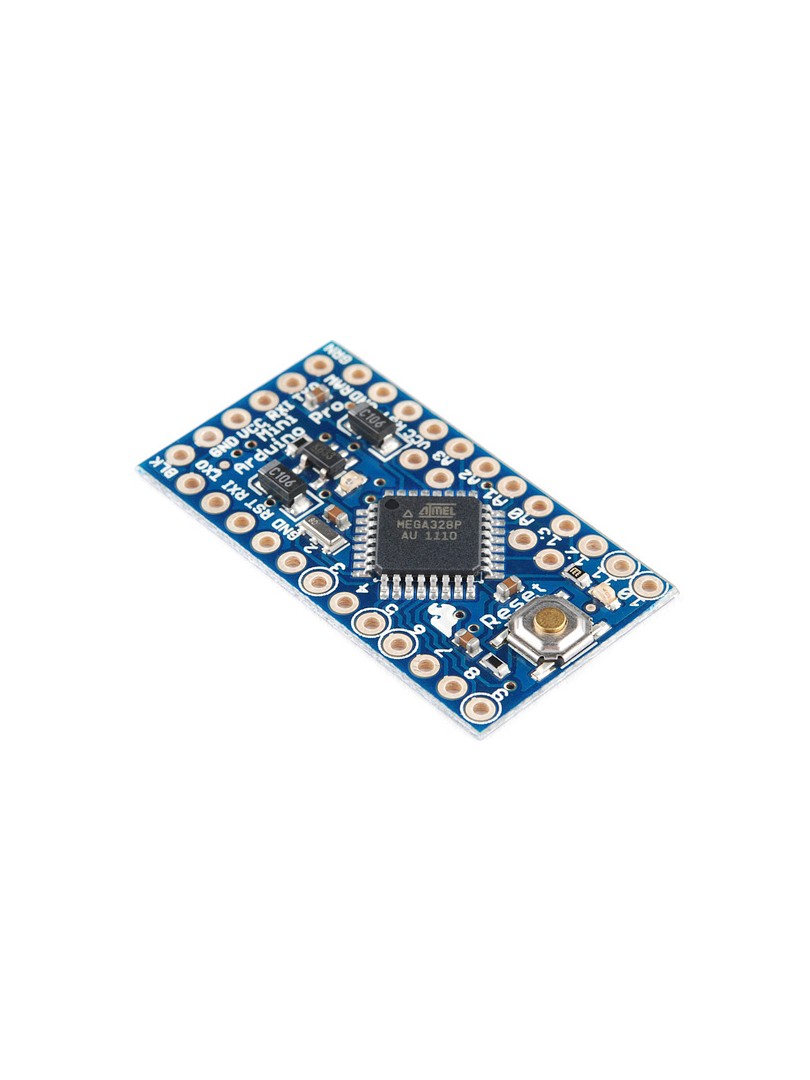

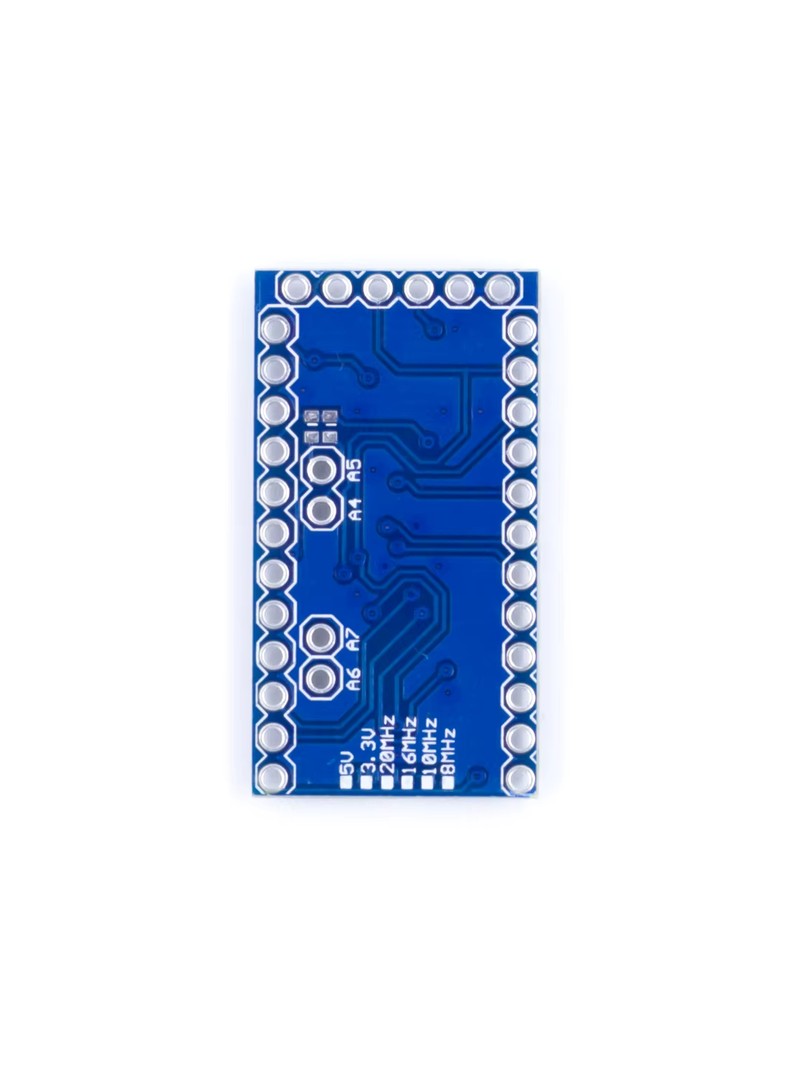

ProRock Arduino Pro Mini ATMEGA328P 5V 16MHz – płytka mikrokontrolera kompatybilna z Arduino IDE

ATMEGA328P-AU | 5V | 16 MHz | 14 I/O cyfrowych | 8 wejść analogowych | 6 wyjść PWM | wymiary 33,3 × 18 mm

Moduł ProRock Arduino Pro Mini to kompaktowa płytka deweloperska oparta na mikrokontrolarze Atmel ATmega328P-AU, kompatybilna ze środowiskiem Arduino. Zaprojektowana została z myślą o projektach DIY wymagających niewielkich wymiarów, programowania przez interfejs szeregowy oraz elastycznych opcji zasilania zewnętrznego. Płytka w formacie Pro Mini oferuje pełen zestaw wyprowadzeń cyfrowych i analogowych, wyjścia PWM oraz komunikację UART, co czyni ją odpowiednią do zastosowań wbudowanych, prototypów oraz kompaktowych systemów sterowania.

Przeznaczona dla hobbystów, studentów oraz inżynierów tworzących rozwiązania elektroniczne o ograniczonej przestrzeni montażowej. Płytka współpracuje z zewnętrznymi konwerterami USB-TTL umożliwiającymi programowanie przez porty RX i TX.

Główne cechy

• Mikrokontraler ATmega328P-AU: klasyczna platforma kompatybilna z ekosystemem Arduino
• Kompaktowa konstrukcja: format Pro Mini oszczędzający miejsce w projektach wbudowanych
• Programowanie szeregowe: obsługa programowania przez interfejs RX/TX z wykorzystaniem zewnętrznego adaptera USB-TTL
• Elastyczne zasilanie: możliwość zasilania z zewnętrznego źródła napięcia stałego lub baterii dziewięcioowoltowej
• Zestaw wyprowadzeń: dostęp do portów cyfrowych, wejść analogowych oraz wyjść modulacji szerokości impulsu

Specyfikacja techniczna

• Mikrokontroler: Atmel ATmega328P-AU
• Napięcie zasilania logiki: 5 V
• Częstotliwość taktowania: 16 MHz
• Wyprowadzenia cyfrowe I/O: 14 (D0–D13, gdzie D0=RX, D1=TX)
• Wejścia analogowe: 8 (A0–A7)
• Wyjścia PWM: 6 (D3, D5, D6, D9, D10, D11)
• Interfejs UART: komunikacja szeregowa TTL (RX/TX)
• Sposób programowania: przez zewnętrzny adapter USB-TTL (TX/RX + DTR)
• Zasilanie VCC: 5 V (stabilizowane)
• Zasilanie zewnętrzne: DC 5–12 V
• Obsługa baterii: baterie 9 V
• Wymiary płytki: 33,3 × 18 mm

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.
• Produkt jest kompatybilny ze środowiskiem Arduino IDE, lecz nie jest oficjalnym produktem Arduino.

Typowe zastosowania

• Projekty elektroniki DIY wymagające kompaktowej płytki sterującej
• Wbudowane systemy kontrolne o ograniczonej przestrzeni montażowej
• Prototypowanie rozwiązań kompatybilnych z Arduino

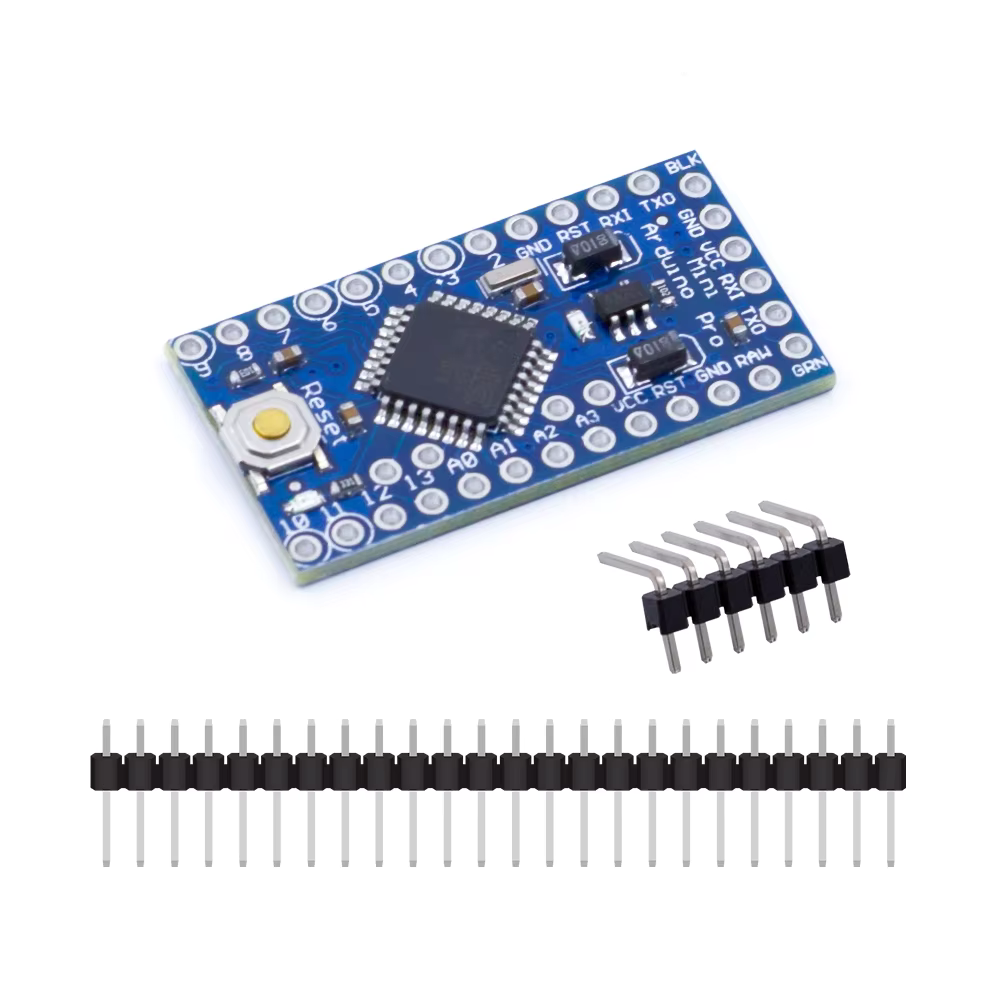

Zawartość zestawu

• 1 × Płytka deweloperska ATMEGA328P Module Pro Mini
• Goldpiny (nielutowane)

Moduł ProRock Arduino Pro Mini stanowi praktyczne rozwiązanie dla projektów wymagających niewielkich wymiarów przy zachowaniu pełnej funkcjonalności platformy Arduino. Dzięki wsparciu dla programowania szeregowego oraz elastycznym opcjom zasilania nadaje się do szybkiego prototypowania oraz aplikacji wbudowanych.
