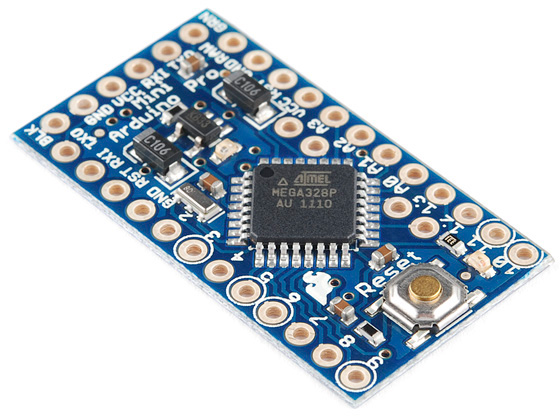

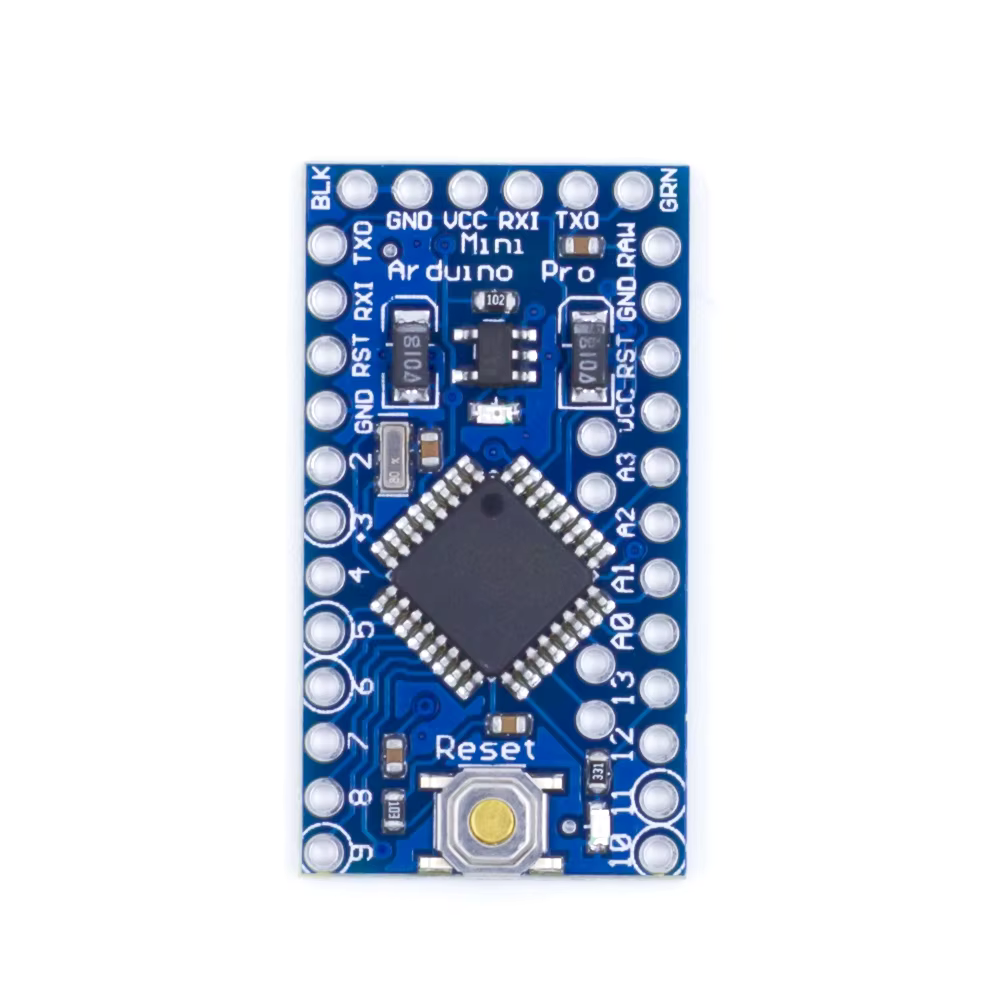

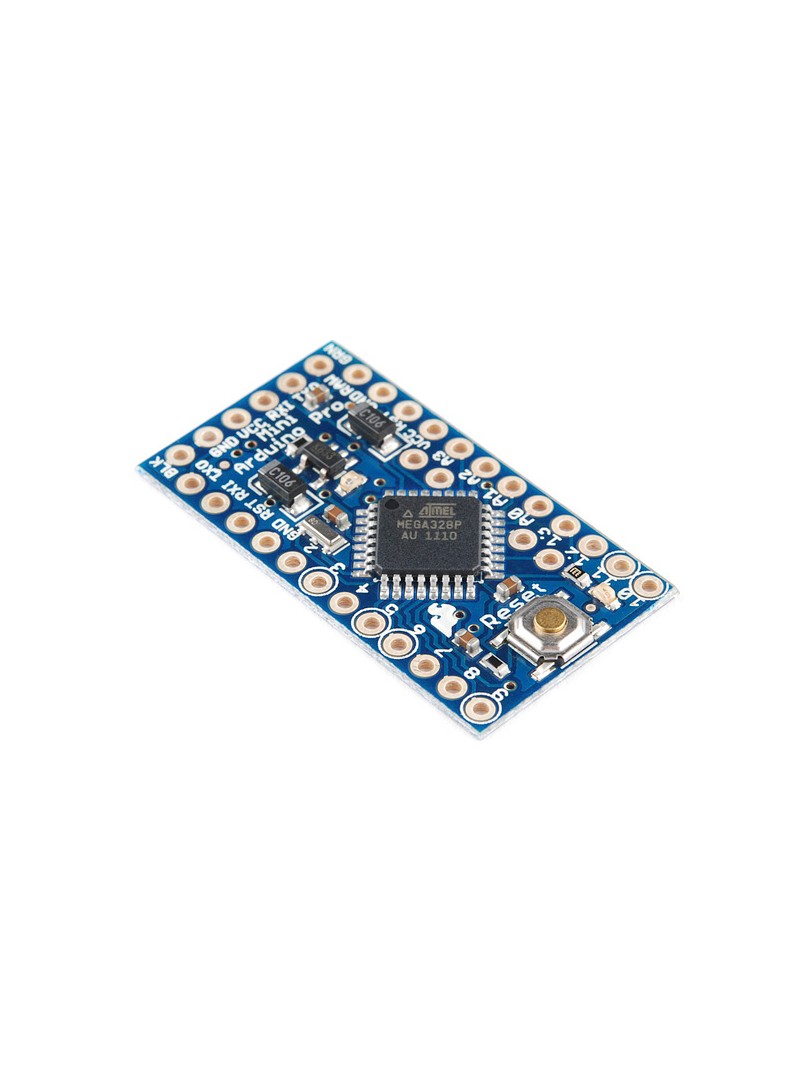

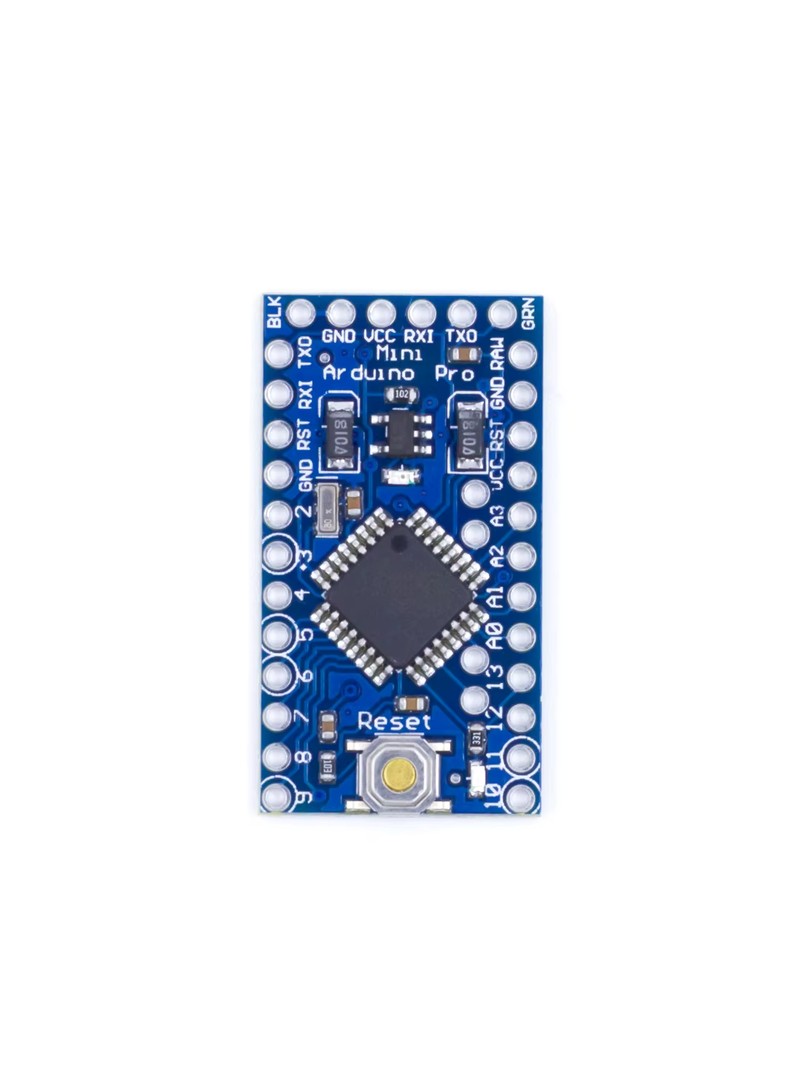

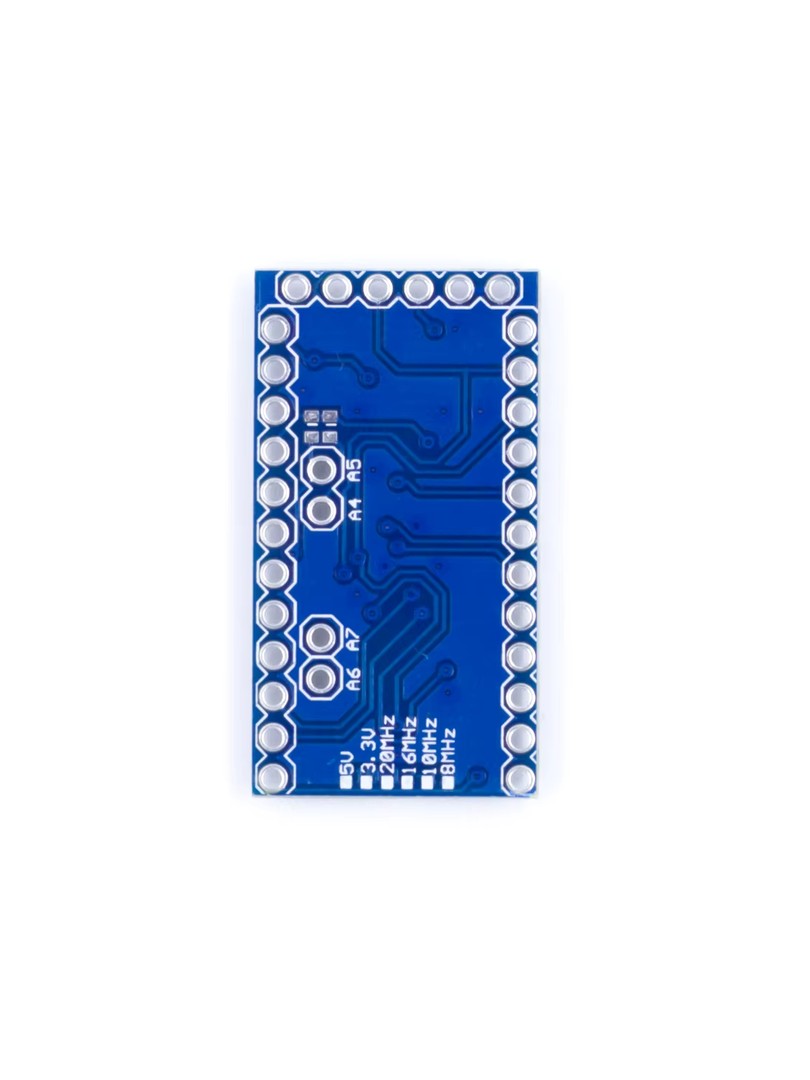

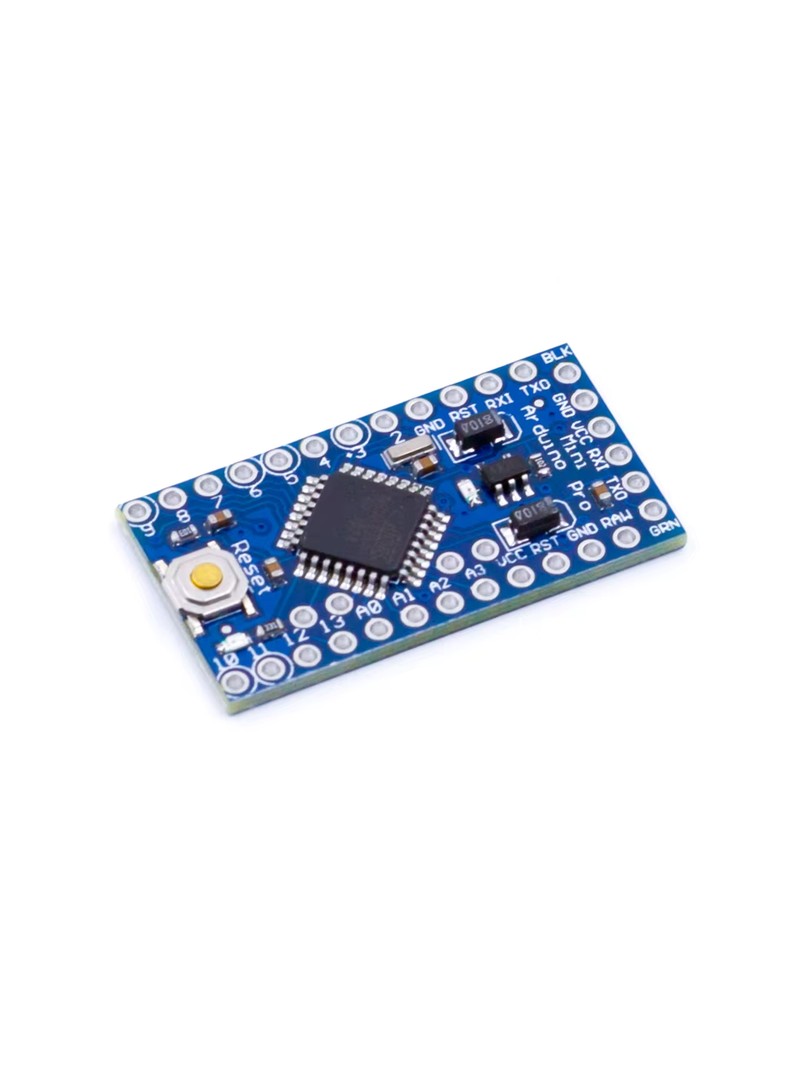

Moduł ProRock ATMEGA328P Pro Mini to kompaktowa płytka rozwojowa kompatybilna ze środowiskiem Arduino, oparta na mikrokontrolerze Atmel ATmega328P-AU. Przeznaczony jest dla projektów wymagających niewielkich rozmiarów, programowania szeregowego oraz elastycznych opcji zasilania zewnętrznego.

Płytka w formacie Pro Mini zapewnia zestaw cyfrowych i analogowych linii wejścia-wyjścia, wyjścia PWM oraz komunikację UART, co czyni ją odpowiednią do zastosowań w urządzeniach wbudowanych, prototypach oraz kompaktowych instalacjach sterowniczych.

Główne cechy

Mikrokontroler ATmega328P-AU: klasyczna platforma kompatybilna z Arduino

Kompaktowa konstrukcja Pro Mini: oszczędność miejsca w projektach wbudowanych

Programowanie szeregowe: obsługa programowania przez linie RX i TX

Elastyczne zasilanie: obsługa zewnętrznego zasilacza DC oraz baterii

Zestaw linii I/O: piny cyfrowe, wejścia analogowe i wyjścia PWM

Specyfikacja techniczna

Typ: płytka rozwojowa kompatybilna z Arduino

Mikrokontroler: Atmel ATmega328P-AU

Napięcie pracy (logika): 3.3 V

Częstotliwość zegara: 8 MHz

Cyfrowe piny I/O: 14 (D0–D13, gdzie D0=RX, D1=TX)

Wejścia analogowe: 8 (A0–A7, A6/A7 tylko analogowe)

Wyjścia PWM: 6 (D3, D5, D6, D9, D10, D11)

Interfejs UART: TTL serial (RX/TX)

Programowanie: przez zewnętrzny adapter USB-to-TTL (TX/RX + DTR)

Zasilanie (VCC): 3.3 V (stabilizowane)

Zasilanie zewnętrzne: DC 3.3 V–12 V

Obsługa baterii: baterie 9 V

Wymiary płytki: 33.3 × 18 mm

Wyprowadzenia (Pinout)

D0–D13: czternaście cyfrowych pinów I/O (D0=RX, D1=TX)

A0–A7: osiem wejść analogowych (A6 i A7 tylko jako wejścia analogowe)

PWM: D3, D5, D6, D9, D10, D11

RX/TX: linie komunikacji szeregowej UART

VCC: zasilanie 3.3 V

GND: masa

RAW: wejście zasilania zewnętrznego DC 3.3 V–12 V

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

Programowanie wymaga zewnętrznego adaptera USB-to-TTL (nie jest dołączony do zestawu).

Produkt jest kompatybilny ze środowiskiem Arduino IDE, lecz nie jest oficjalnym produktem Arduino.

Typowe zastosowania

Projekty DIY z zakresu elektroniki

Kompaktowe sterowniki wbudowane

Prototypowanie rozwiązań kompatybilnych z Arduino

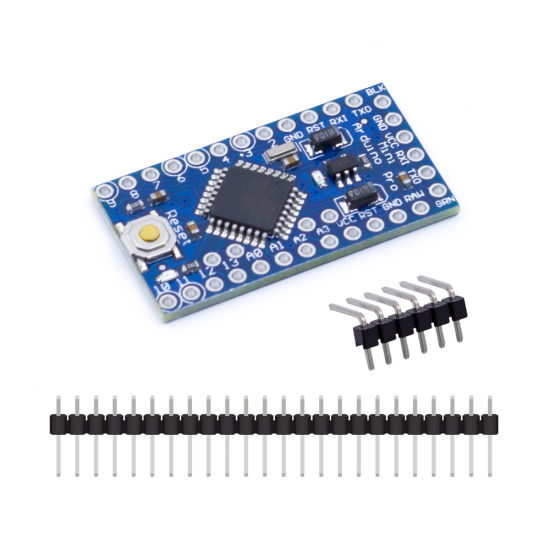

Zawartość zestawu

1 × Moduł ATMEGA328P ProRock Pro Mini

1 × Zestaw goldpinów (nielutowane)

Moduł ProRock ATMEGA328P Pro Mini oferuje funkcjonalność pełnowymiarowej płytki Arduino w kompaktowej formie, umożliwiając realizację rozbudowanych projektów elektronicznych w ograniczonej przestrzeni montażowej.
