ProRock USB 2-Kanałowy Moduł Sterowania 5V Relay Bez Sterownika

Moduł USB PC 2-Kanałowy Przekaźnik 5V Sterowanie ProRock HID

Sterowanie USB HID bez sterownika | 2 kanały | przekaźniki Songle SPDT | 250V 10A AC | 30V 10A DC | Windows

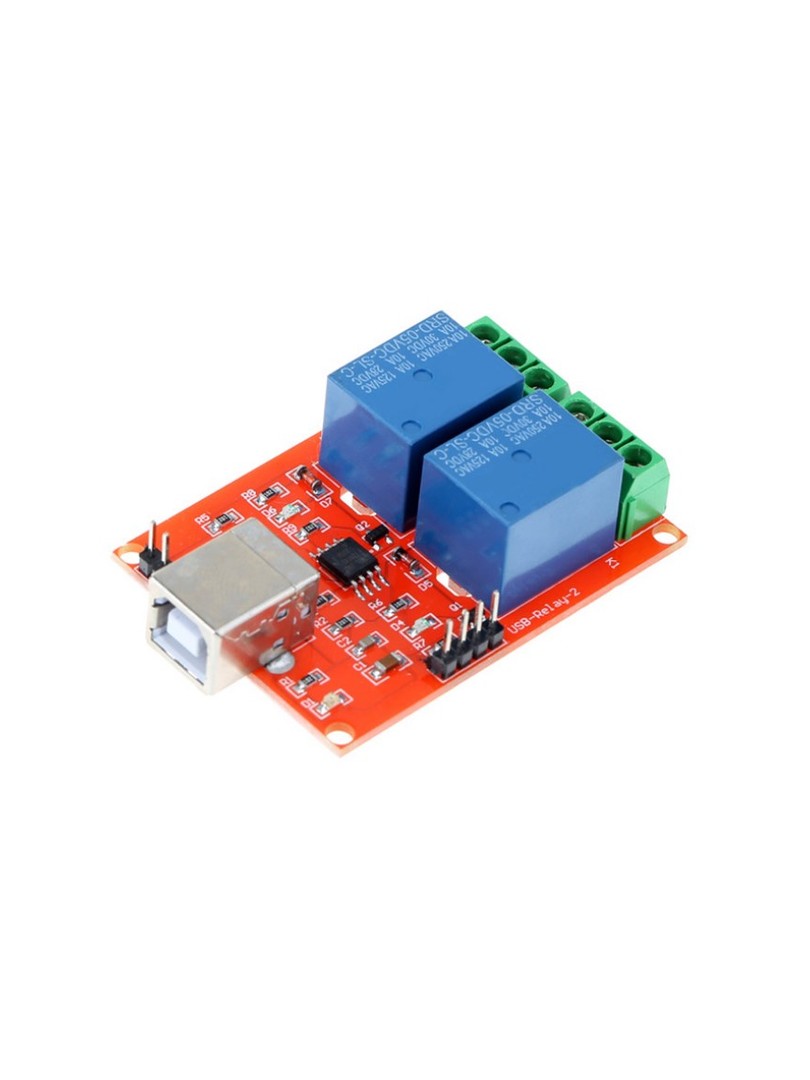

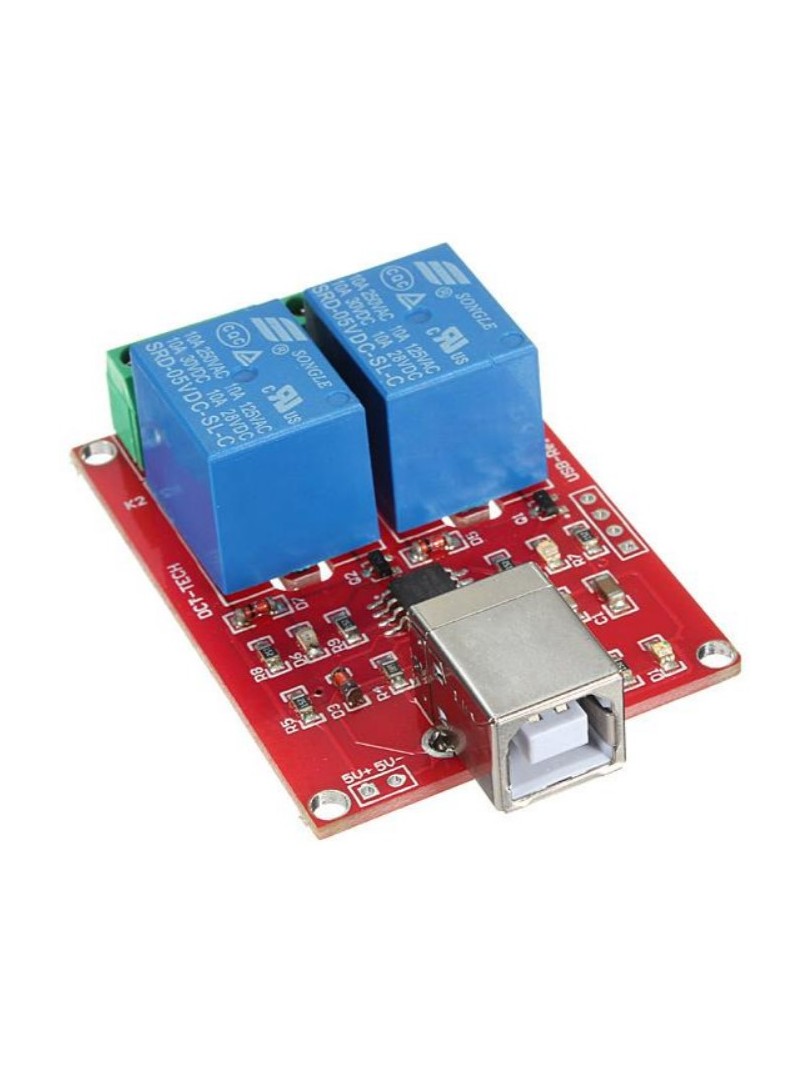

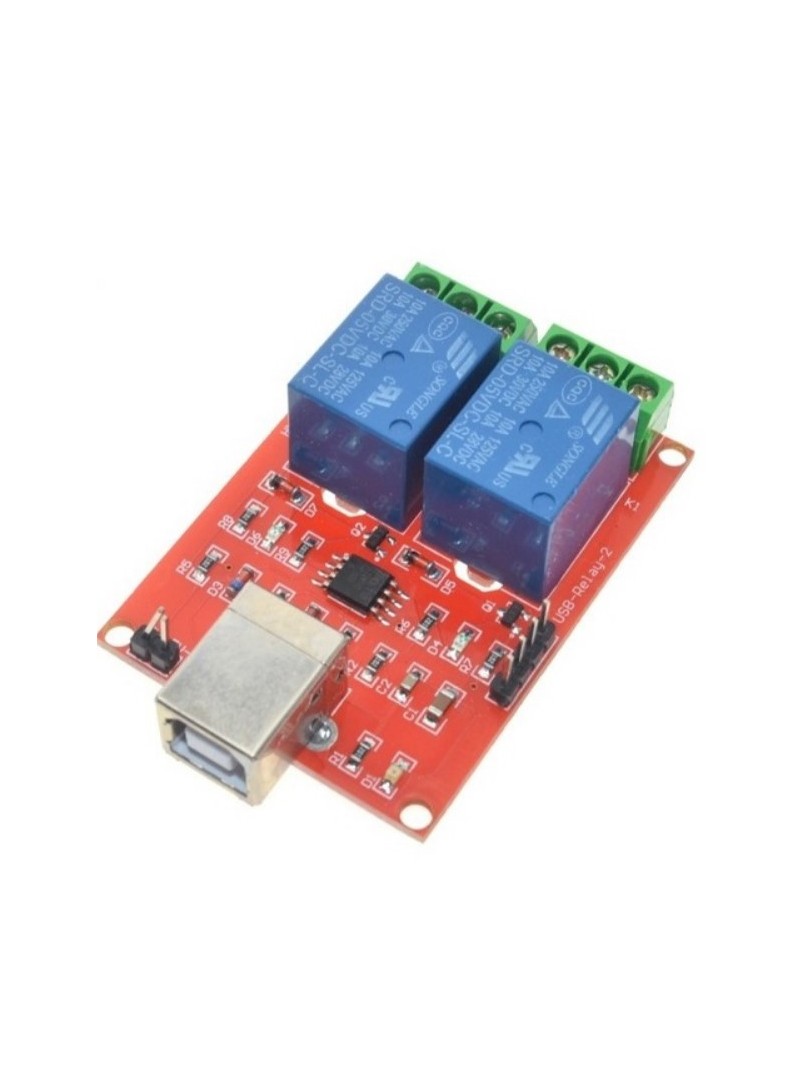

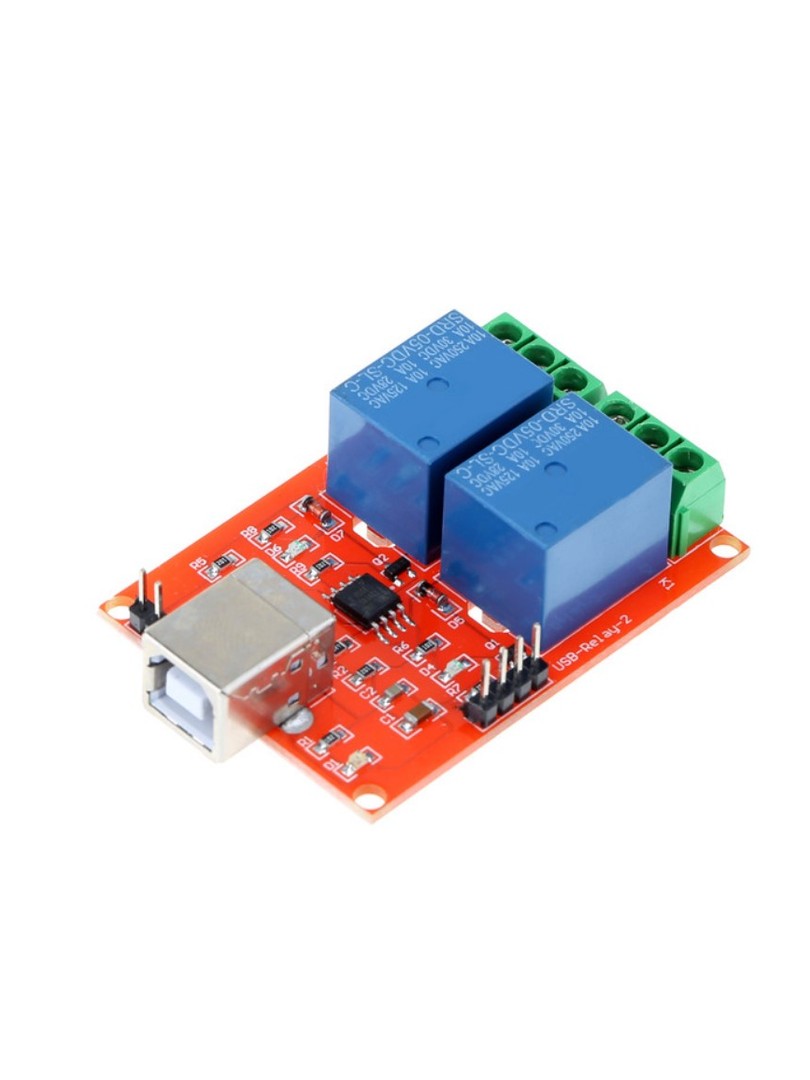

Dwukanałowy moduł przekaźnikowy ProRock USB PC Intelligent Control przeznaczony jest do bezpośredniego sterowania urządzeniami elektrycznymi z poziomu komputera. Wykorzystuje technologię komunikacji HID, która umożliwia pracę typu plug-and-play bez konieczności instalacji dodatkowych sterowników w systemach Windows.

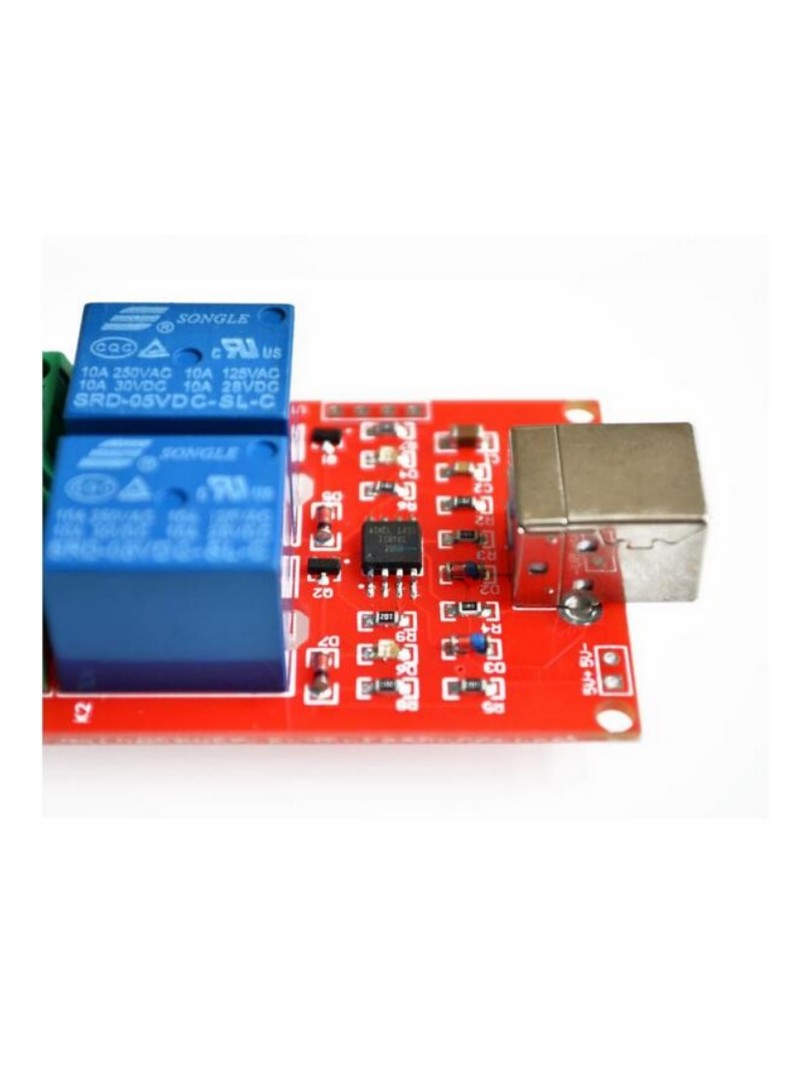

Urządzenie wyposażono w oryginalne przekaźniki firmy Songle oraz sprawny układ kontrolera USB. Kwadratowe złącze USB zapewnia stałe połączenie, a diody LED informują o aktualnym stanie przekaźników. Moduł zachowuje ostatnio ustawiony stan nawet po odłączeniu od portu USB.

Główne cechy

• Komunikacja HID: bezsterownikowa praca w trybie plug-and-play eliminuje potrzebę instalacji dodatkowego oprogramowania systemowego
• Niezależne kanały: każdy z dwóch przekaźników może być sterowany osobno
• Kwadratowe złącze USB: konstrukcja zapewniająca stałe i działający połączenie z komputerem
• Przekaźniki Songle: mechanizmy stykowe renomowanego producenta gwarantujące długą żywotność
• Wskaźniki LED: zielona dioda sygnalizuje zamknięcie styku, czerwona informuje o rozwarciu przekaźnika
• Pamięć stanu: moduł zachowuje ostatnio ustawioną konfigurację przekaźników nawet po odłączeniu zasilania USB
• Płytka PCB klasy militarnej: konstrukcja zapewniająca zwiększoną z tworzywa i stałe pracy

Zasada działania

Moduł komunikuje się z komputerem PC za pośrednictwem protokołu USB HID, który jest natywnie obsługiwany przez systemy Windows bez instalacji dodatkowych sterowników. Sterowanie stanem przekaźników odbywa się poprzez dedykowaną aplikację dostarczaną przez producenta. Każdy kanał może być przełączany niezależnie. W stanie spoczynku styk wspólny COM jest połączony z zaciskiem normalnie zamkniętym NC. Po aktywacji przekaźnika styk COM przełącza się na zacisk normalnie otwarty NO, co pozwala na kontrolę obwodów elektrycznych o wysokich mocach.

Specyfikacja techniczna

• Typ produktu: dwukanałowy moduł przekaźnikowy USB PC
• Napięcie zasilania: DC 5V
• Pobór prądu: ≥300mA
• Typ styków przekaźnika: SPDT (NC / COM / NO)
• Maksymalne obciążenie AC: 250V 10A
• Maksymalne obciążenie DC: 30V 10A
• Typ złącza USB: kwadratowe USB typu B
• Obsługiwane systemy: wszystkie wersje Windows
• Średnica otworów montażowych: 3mm
• Rozstaw otworów montażowych: 52,2mm × 36,6mm

Wyprowadzenia (Pinout)

• NO1 / NO2: styki normalnie otwarte kanałów pierwszego i drugiego
• COM1 / COM2: styki wspólne kanałów pierwszego i drugiego
• NC1 / NC2: styki normalnie zamknięte kanałów pierwszego i drugiego

Uwagi

• Moduł nie wymaga instalacji sterowników — wykorzystuje natywną komunikację HID.
• Nie należy przekraczać dopuszczalnych wartości obciążenia styków przekaźnikowych.
• Przekaźniki zachowują ostatnio ustawiony stan nawet po odłączeniu modułu od portu USB.
• Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

• Systemy automatyki domowej sterowane z komputera
• Sterowanie robotami i urządzeniami mechatronicznymi
• Kontrola zamków drzwiowych i okiennych przez system Windows
• Przełączanie zasilaczy i obwodów zasilających
• Automatyzacja przemysłowa i laboratoryjna

Zawartość zestawu

• 1 × moduł przekaźnikowy USB PC ProRock 5V 2 kanały

Moduł przekaźnikowy ProRock USB stanowi działający rozwiązanie do komputerowego sterowania urządzeniami elektrycznymi w systemach automatyki i aplikacjach wymagających zdalnej kontroli zasilania.
