ProRock WS2812B 4x4 RGB LED 16 Pikseli Arduino

Moduł LED RGB WS2812B 4×4 16 Pikseli Adresowalny 5V Arduino ProRock

Matryca 4×4 | 16 diod WS2812B 5050 | Interfejs jednoprzewodowy | 5 V DC | 16 777 216 kolorów | 800 kbps

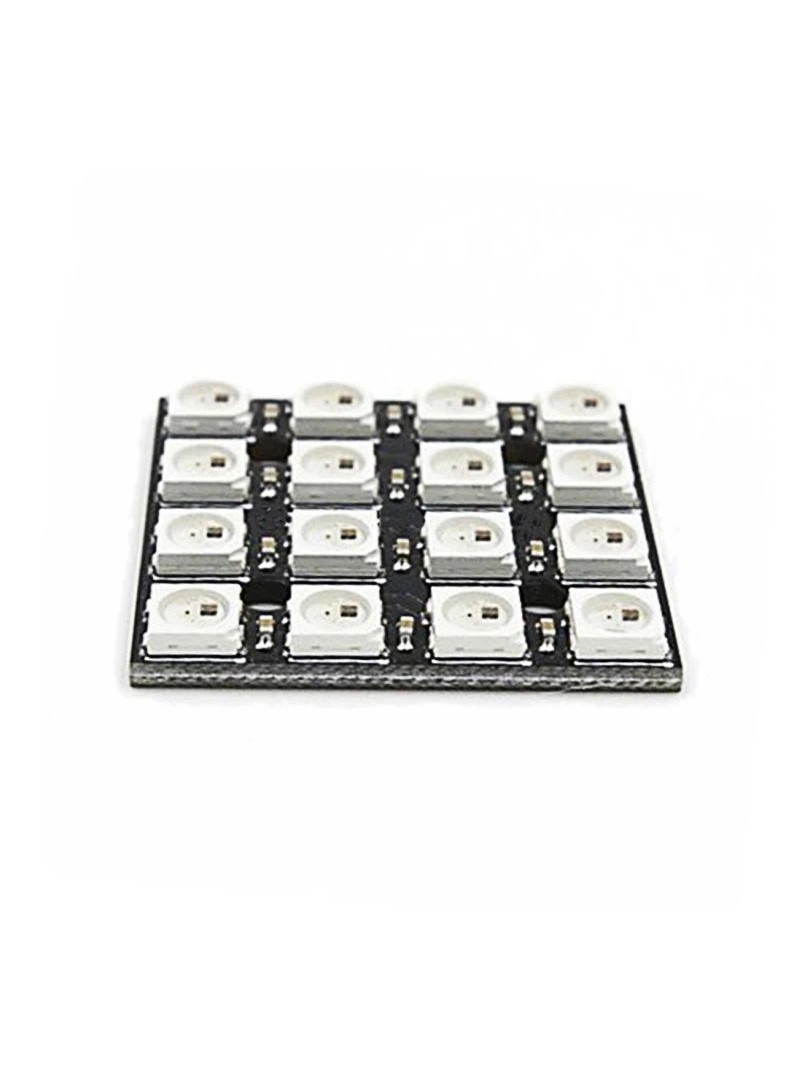

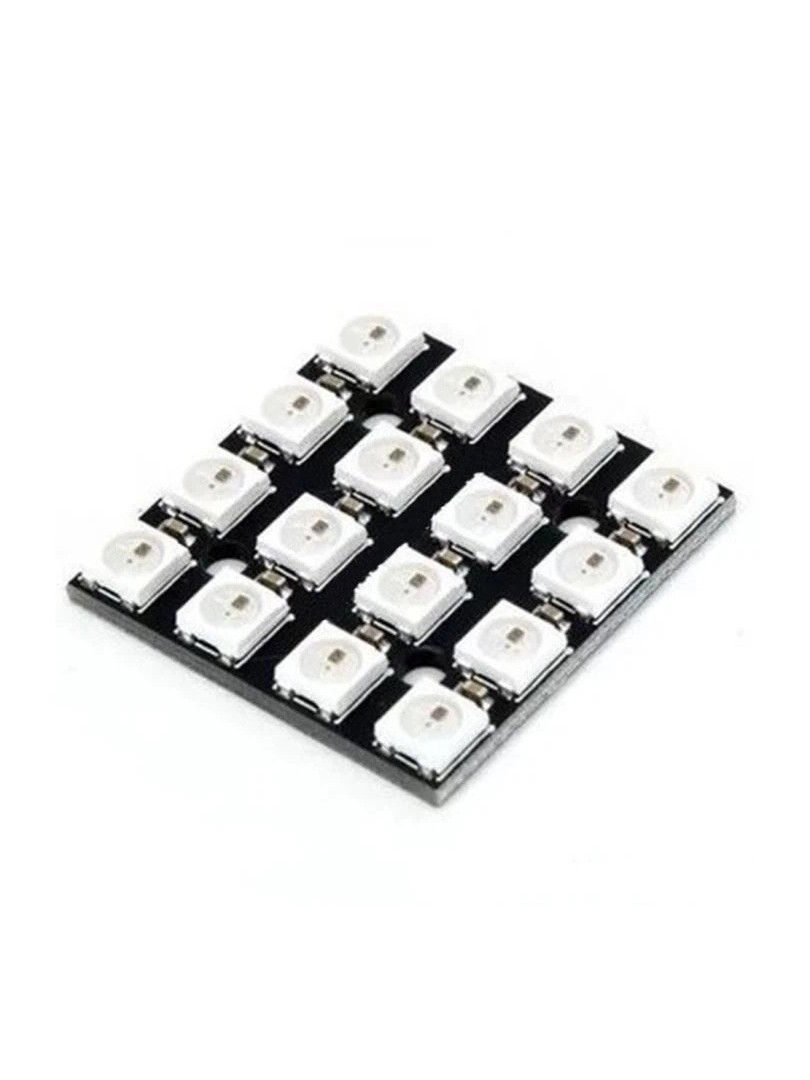

Moduł ProRock WS2812B 4×4 to kompaktowy panel LED RGB wyposażony w szesnaście adresowalnych diod WS2812B wykonanych w obudowie 5050. Każda dioda integruje sterownik oraz element świecący, co umożliwia dokładny kontrolę koloru i jasności każdego piksela przy użyciu pojedynczej linii danych. Moduł przeznaczony jest do realizacji kolorowych efektów świetlnych sterowanych mikrokontrolerami oraz do budowy większych wyświetlaczy LED poprzez połączenia kaskadowe.

Zastosowany układ WS2812B oferuje wbudowane obwody odświeżania sygnału oraz reset zapewniający stałe uruchomienie. Panel współpracuje z popularnymi bibliotekami programistycznymi wykorzystywanymi w środowisku Arduino, co ułatwia implementację animacji i efektów świetlnych w projektach edukacyjnych, prototypowych oraz dekoracyjnych.

Główne cechy

• Indywidualne adresowanie pikseli: pełna kontrola koloru i jasności każdej diody niezależnie od pozostałych
• Interfejs jednoprzewodowy: uproszczone okablowanie wymagające tylko jednej linii danych do sterowania
• Zintegrowany sterownik: każda dioda zawiera wbudowany układ kontrolny eliminujący potrzebę zewnętrznych sterowników
• Odświeżanie sygnału: wbudowane obwody zapobiegają kumulacji zniekształceń w długich łańcuchach
• Resetowanie przy starcie: automatyczne resetowanie przy włączeniu zasilania oraz przy spadkach napięcia
• Konstrukcja kaskadowa: możliwość łączenia wielu modułów bez dodatkowych elementów elektronicznych

Zasada działania

Każda dioda WS2812B zawiera trzykolorowy element LED oraz układ sterujący przyjmujący dane poprzez jednoprzewodowy interfejs szeregowy. Dane transmitowane są w postaci pakietów zawierających informacje o kolorze RGB w formacie dwudziestuczterobitwym. Układ sterownika dekoduje otrzymane dane, regeneruje sygnał i przekazuje kolejne dane do następnej diody w łańcuchu. Dzięki wbudowanym obwodom odświeżającym sygnał zachowuje integralność nawet w długich ciągach połączonych modułów.

Specyfikacja techniczna

• Typ produktu: moduł adresowalnej matrycy LED RGB
• Typ diod: WS2812B (5050 RGB ze zintegrowanym sterownikiem)
• Rozmiar matrycy: 4 × 4 (16 pikseli)
• Napięcie zasilania: 5 V DC
• Interfejs sterujący: szeregowa linia danych jednoprzewodowa
• Głębia koloru: 8 bitów na kanał (24-bitowy RGB)
• Liczba kolorów: 16 777 216
• Prędkość transmisji danych: do 800 kbps
• Częstotliwość odświeżania: ≥ 400 Hz
• Maksymalna długość kaskady: ≥ 1024 piksele przy 30 fps
• Maksymalna odległość sygnału: do 5 m między węzłami bez wzmocnienia
• Materiał płytki PCB: FR-4
• Wymiary modułu: około 60 × 80 mm
• Waga: około 8 g

Uwagi

• Moduł wymaga stałe zasilania o napięciu 5 V z prądem dostosowanym do liczby włączonych diod i poziomu jasności.
• W przypadku długich łańcuchów lub pracy przy wysokiej jasności zaleca się wprowadzenie dodatkowych punktów zasilania.
• Moduł jest kompatybilny z popularnymi bibliotekami programistycznymi takimi jak Adafruit NeoPixel oraz FastLED.

Typowe zastosowania

• Wyświetlacze LED RGB oraz panele informacyjne
• Oświetlenie dekoracyjne i ambientowe
• Urządzenia ubieralne oraz projekty interaktywne
• Zestawy edukacyjne i prototypowe
• Efekty świetlne sterowane Arduino lub innymi mikrokontrolerami

Zawartość zestawu

• 1 × Moduł LED RGB WS2812B 4×4 ProRock

Moduł ProRock WS2812B 4×4 zapewnia żywe kolory, działający działanie w konfiguracjach kaskadowych oraz prostą obsługę programową, stanowiąc rozwiązanie do realizacji projektów oświetleniowych i wyświetlaczy LED.
