Zestaw tulejek konektorowych ProRock zawiera czterdzieści różnych tulejek do zakańczania żył miedzianych. Tulejki izolowane przeznaczone są do zabezpieczania końcówek przewodów wielodrutowych i poprawy działający połączeń w zaciskach śrubowych. Komplet obejmuje najpopularniejsze rozmiary tulejek od E0506 do E6012, przystosowane do pracy z przewodami o przekrojach od pół do sześciu milimetrów kwadratowych.

Produkt skierowany jest do instalatorów elektrycznych, serwisantów, automatyków oraz osób zajmujących się projektami elektronicznymi w warunkach warsztatowych i domowych. Wszystkie tulejki przechowywane są w plastikowym organizerze z podziałem na przegródki.

Główne cechy

Zestaw przekrojów: tulejki dopasowane do powszechnie stosowanych przewodów miedzianych wielodrutowych

Izolowana obudowa: zapobiega zwarciom i poprawia bezpieczeństwo montażu

Zaciskanie na zimno: zapewnia stałe połączenie mechaniczne i elektryczne bez użycia ciepła

Kompatybilność z żyłami wielodrutowymi: umożliwia techniczny zakończenie przewodów giętkich

Segregacja w organizerze: przegródkowy pojemnik ułatwia szybki dostęp do właściwego rozmiaru tulejki

Zasada działania

Tulejka konektorowa jest nakładana na odsłoniętą końcówkę przewodu wielodrutowego, a następnie zaciskana za pomocą odpowiedniej zaciskarki. Proces zaciskania na zimno odkształca metalową tulejkę, która obejmuje wszystkie żyły przewodu i tworzy jednolitą, zwartą końcówkę. Izolacyjna osłonka chroni miejsce połączenia przed uszkodzeniem mechanicznym i zapobiega przypadkowemu zetknięciu się przewodów pod napięciem z częściami metalowymi.

Specyfikacja techniczna

Typ produktu: Zestaw tulejek konektorowych

Całkowita ilość: 400 szt.

Modele tulejek: E0506, E0508, E7508, E1008, E1510, E2512, E4012, E6012

Przekroje przewodów: 0,5 mm², 0,75 mm², 1 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm²

Typ końcówki: Tulejka izolowana

Materiał: Miedź z izolacyjną osłonką

Metoda montażu: Zaciskanie na zimno

Opakowanie: Plastikowy organizer z przegródkami

Uwagi

Do montażu wymagana jest zaciskarka do tulejek konektorowych.

Rozmiar tulejki należy dobierać zgodnie z przekrojem przewodu.

Produkt przeznaczony do przewodów miedzianych wielodrutowych.

Typowe zastosowania

Rozdzielnice i szafy sterownicze

Okablowanie listew zaciskowych

Urządzenia przemysłowe i automatyka

Instalacje elektryczne w budynkach

Projekty warsztatowe i elektroniczne

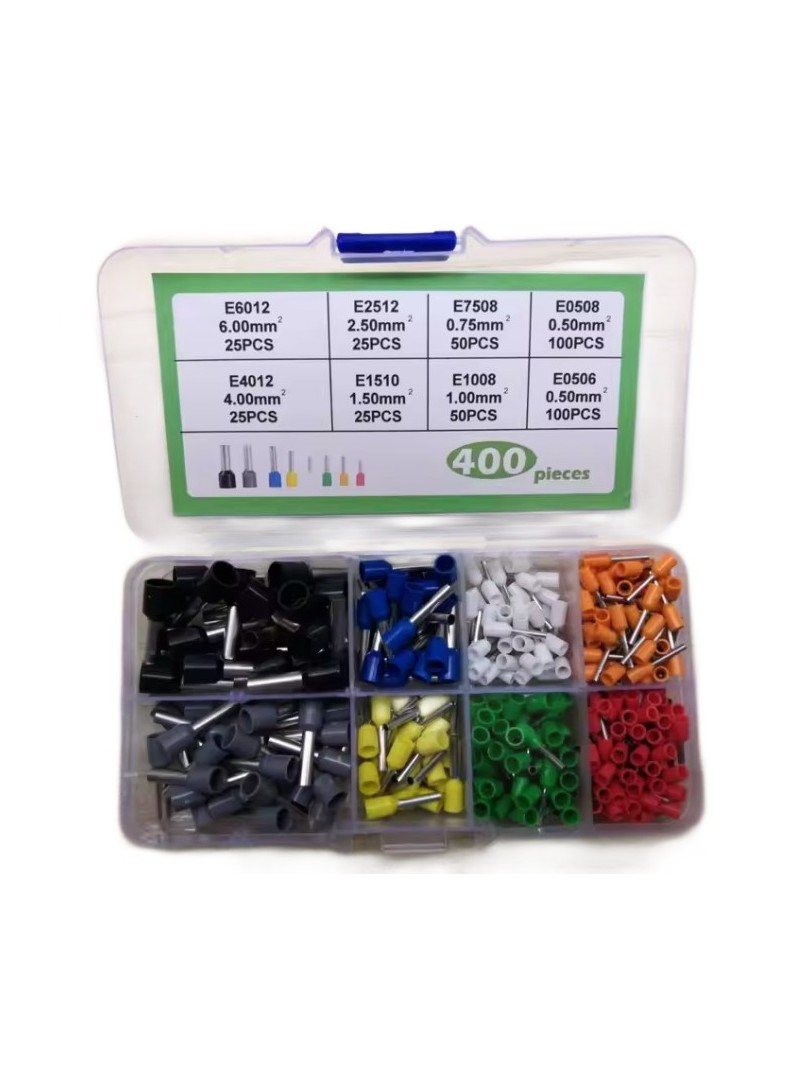

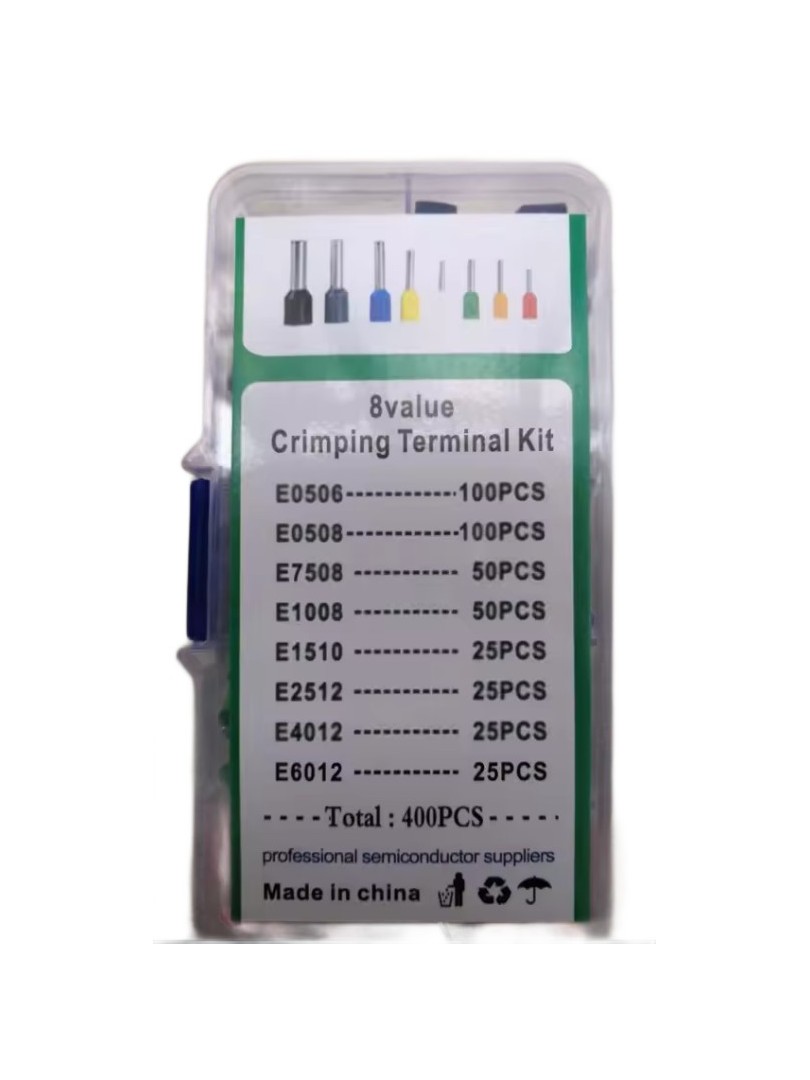

Zawartość zestawu

100 × Tulejka konektorowa E0506 (0,5 mm²)

100 × Tulejka konektorowa E0508 (0,5 mm²)

50 × Tulejka konektorowa E7508 (0,75 mm²)

50 × Tulejka konektorowa E1008 (1 mm²)

25 × Tulejka konektorowa E1510 (1,5 mm²)

25 × Tulejka konektorowa E2512 (2,5 mm²)

25 × Tulejka konektorowa E4012 (4 mm²)

25 × Tulejka konektorowa E6012 (6 mm²)

1 × Plastikowy organizer

Zestaw tulejek konektorowych ProRock stanowi zestaw komponentów do techniczny zakańczania przewodów w instalacjach elektrycznych, serwisie oraz pracach montażowych.
