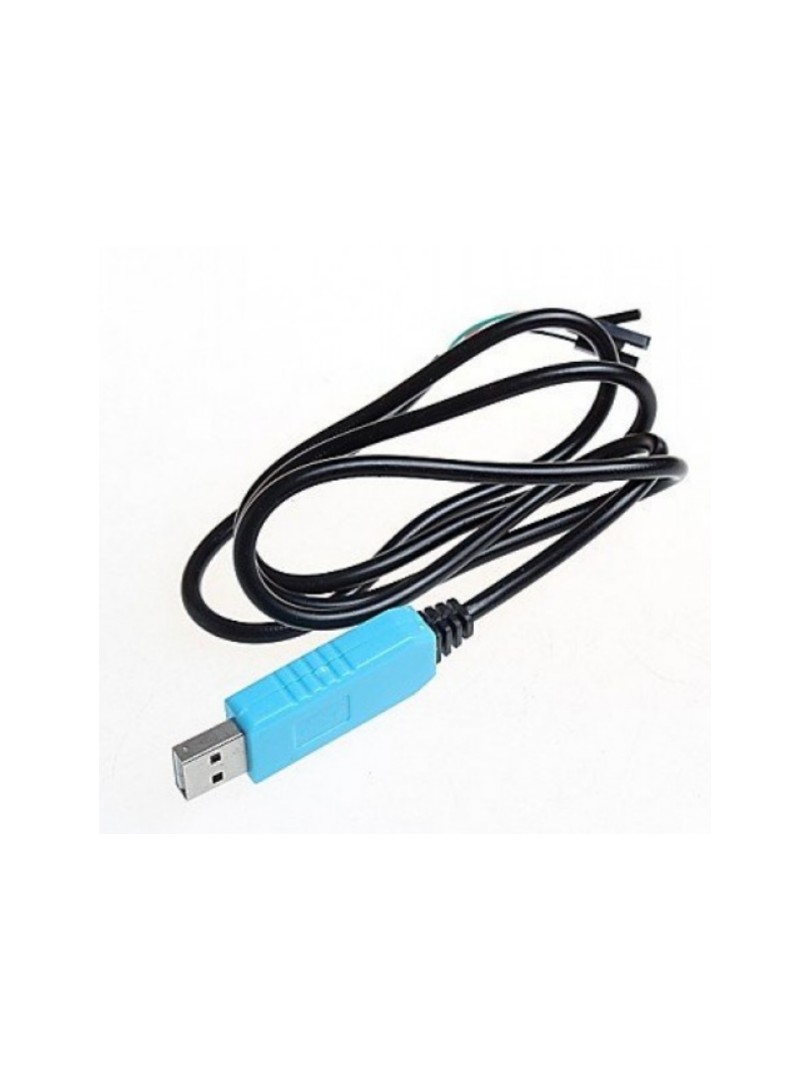

Kabel konwertujący sygnał USB na interfejs szeregowy TTL RS232 z zastosowaniem oryginalnego układu PL2303TA firmy Prolific. Produkt przeznaczony dla inżynierów, programistów systemów wbudowanych oraz użytkowników mikrokomputerów wymagających bezpośredniego dostępu do konsoli szeregowej urządzeń embedded.

Rozdzielone żyły na końcu kabla umożliwiają elastyczne podłączenie do wyprowadzeń mikrokontrolerów, płytek deweloperskich oraz urządzeń sieciowych bez konieczności stosowania dodatkowych konektorów. Konstrukcja eliminuje problem kompatybilności mechanicznej spotykany w klasycznych adapterach z wtykiem DB9.

Główne cechy

Układ PL2303TA: zapewnia stałe konwersję sygnału USB na interfejs szeregowy UART z pełną kompatybilnością z systemami operacyjnymi Windows, Linux i macOS

Rozdzielone żyły: cztery oznaczone kolorami przewody umożliwiają bezpośrednie podłączenie do wyprowadzeń urządzenia docelowego

Zasilanie z USB: czerwona żyła dostarcza napięcie zasilające bezpośrednio z portu komputera

Uniwersalna prędkość transmisji: programowalna szybkość połączenia od najmniejszych wartości diagnostycznych do transferu danych w czasie rzeczywistym

Zgodność napięciowa: linie komunikacyjne pracują na poziomie logicznym mikrokontrolerów ARM, ESP32, AVR i innych układów trójwoltowych

Zasada działania

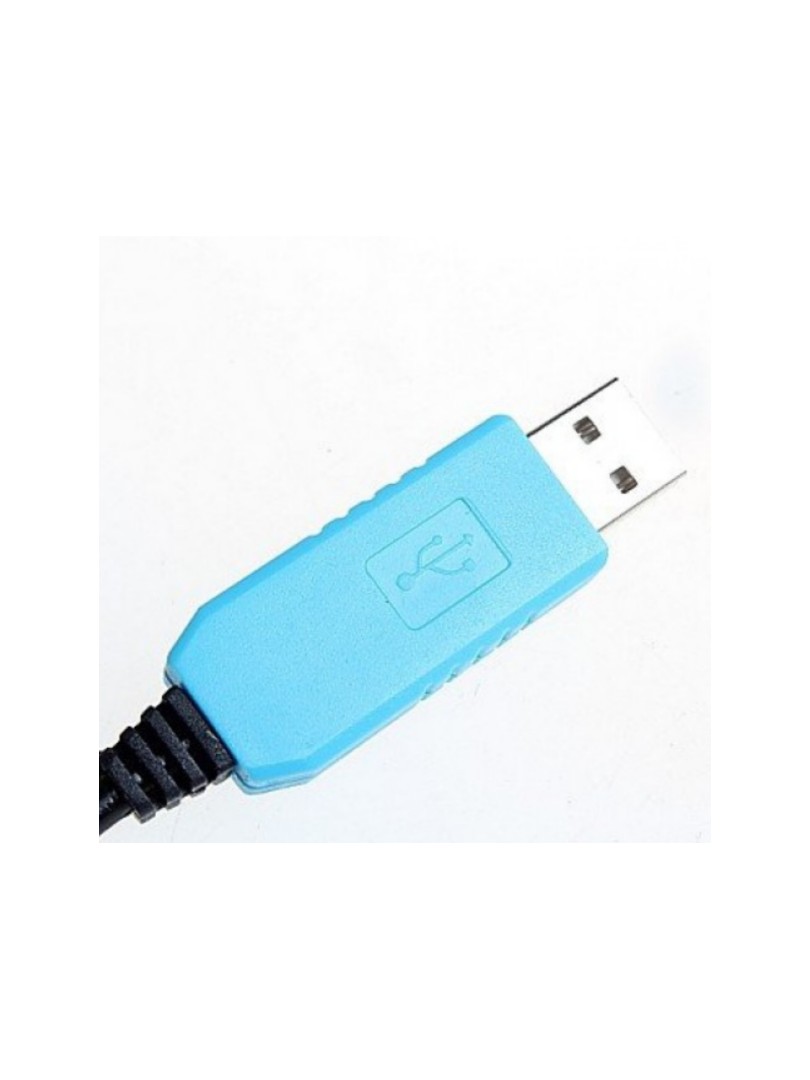

Układ PL2303TA zamieszczony wewnątrz wtyczki USB konwertuje wirtualny port szeregowy systemu operacyjnego na fizyczne sygnały UART. Dane przesyłane przez aplikację terminalową trafiają do układu za pośrednictwem magistrali USB, gdzie następuje ich przekształcenie na sekwencję bitów zgodną ze standardem UART. Linia TXD (zielona) wysyła dane z komputera do urządzenia docelowego, a linia RXD (biała) odbiera odpowiedzi w kierunku przeciwnym. Układ obsługuje pełny zakres prędkości transmisji wykorzystywanych w komunikacji szeregowej.

Specyfikacja techniczna

Typ produktu: kabel konwertujący USB na TTL RS232

Układ główny: PL2303TA (Prolific)

Standard USB: USB 1.1 / USB 2.0

Poziomy logiczne UART: 3.3V TTL (RX/TX)

Zasilanie wyjściowe: 5V przy maksymalnym poborze 500mA

Prędkość transmisji: 75 bps – 6 Mbps

Długość kabla: 1m

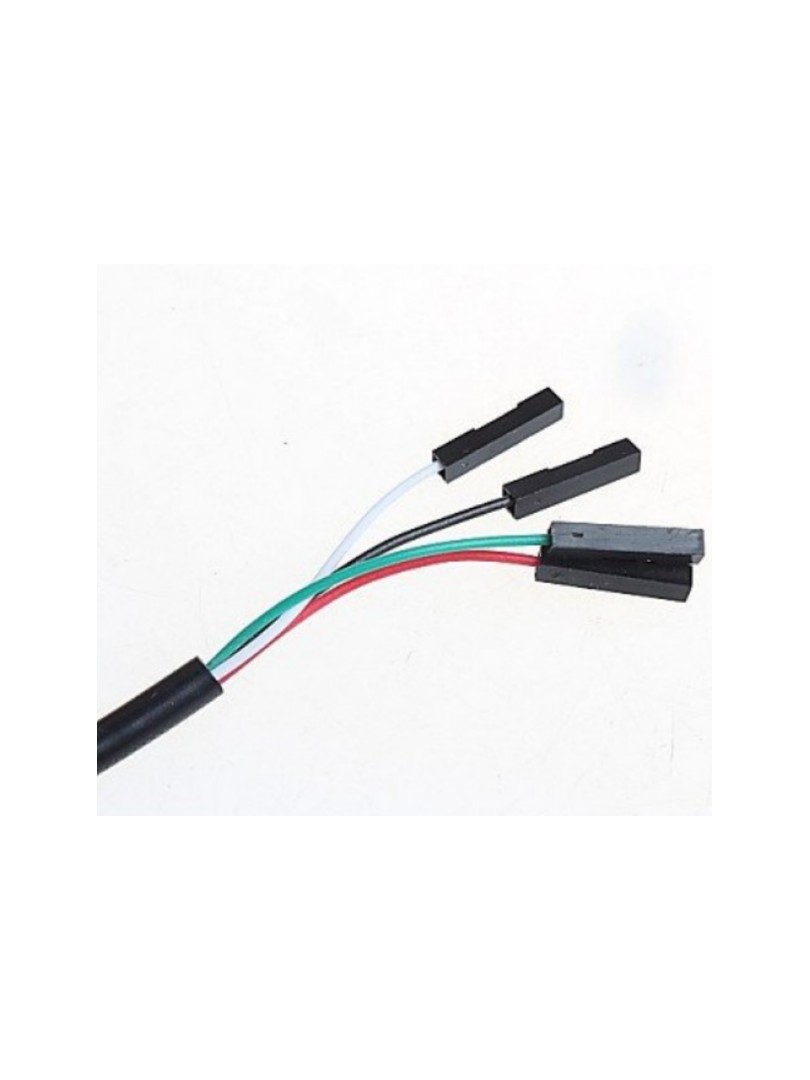

Wyprowadzenia (Pinout)

Czerwony: +5V (zasilanie z USB, maksymalnie 500mA)

Czarny: GND (masa)

Biały: RXD (dane wejściowe do USB)

Zielony: TXD (dane wyjściowe z USB)

Uwagi

Sygnały RX/TX pracują na poziomie 3.3V TTL (nie są zgodne z poziomami ±12V standardu RS232).

Zawsze należy połączyć linię GND kabla z masą urządzenia docelowego.

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika.

Typowe zastosowania

Wgrywanie oprogramowania do mikrokontrolerów

Dostęp do konsoli szeregowej Raspberry Pi i BeagleBone

Konfiguracja routerów WiFi przez interfejs szeregowy

Konwersja USB na RS232/TTL w systemach przemysłowych

Komunikacja z modułami GPS, Zigbee, modemami i terminalami POS

Zawartość zestawu

1 × ProRock PL2303TA kabel USB do TTL RS232 4Pin 1m

Produkt zapewnia działający połączenie między komputerem a urządzeniami wyposażonymi w interfejs szeregowy UART. Rozdzielone żyły eliminują konieczność lutowania i ułatwiają szybkie prototypowanie w laboratoriach oraz podczas prac serwisowych.
