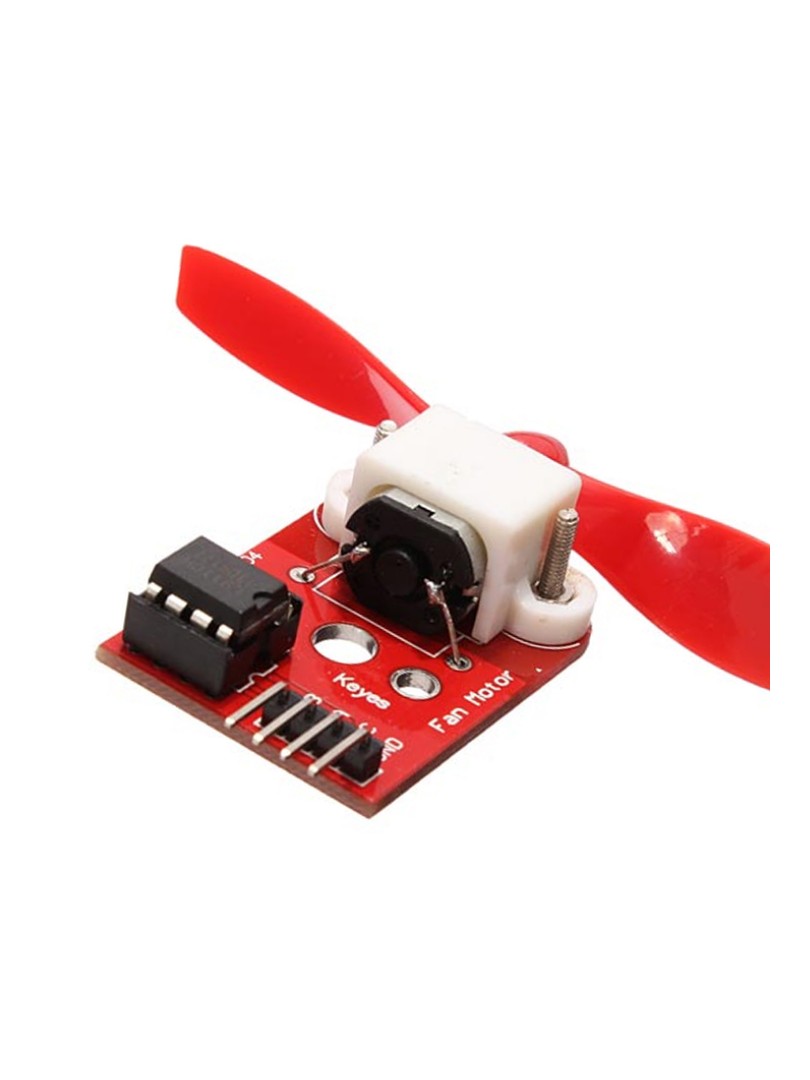

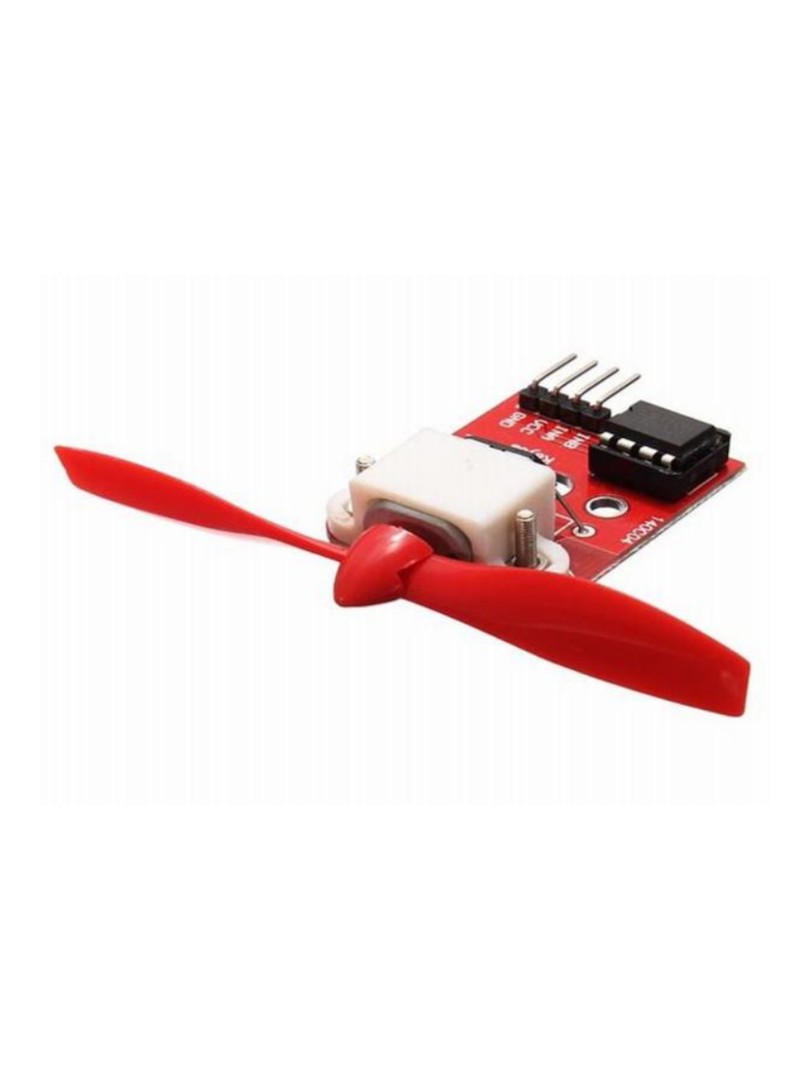

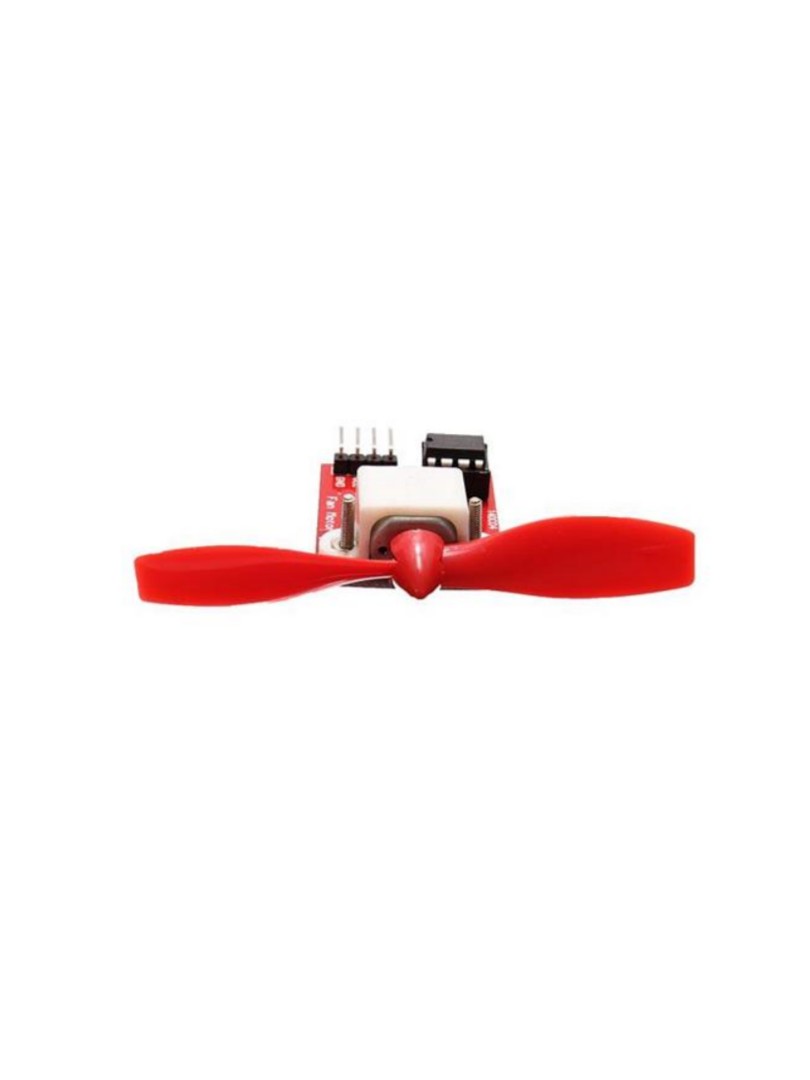

Moduł wentylatorowy ProRock L9110 to kompaktowy sterownik silnika wentylatora przeznaczony do projektów robotów gaśniczych oraz edukacji robotycznej. Moduł umożliwia dokładny kontrolę kierunku obrotów i prędkości wentylatora za pomocą układu scalonego L9110. Wyposażony w śmigło o średnicy siedemdziesiąt pięć milimetrów, moduł jest w stanie zdmuchnąć płomień zapalniczki z odległości do dwudziestu centymetrów, co czyni go funkcjonalnym elementem w konstrukcjach małych robotów gaśniczych.

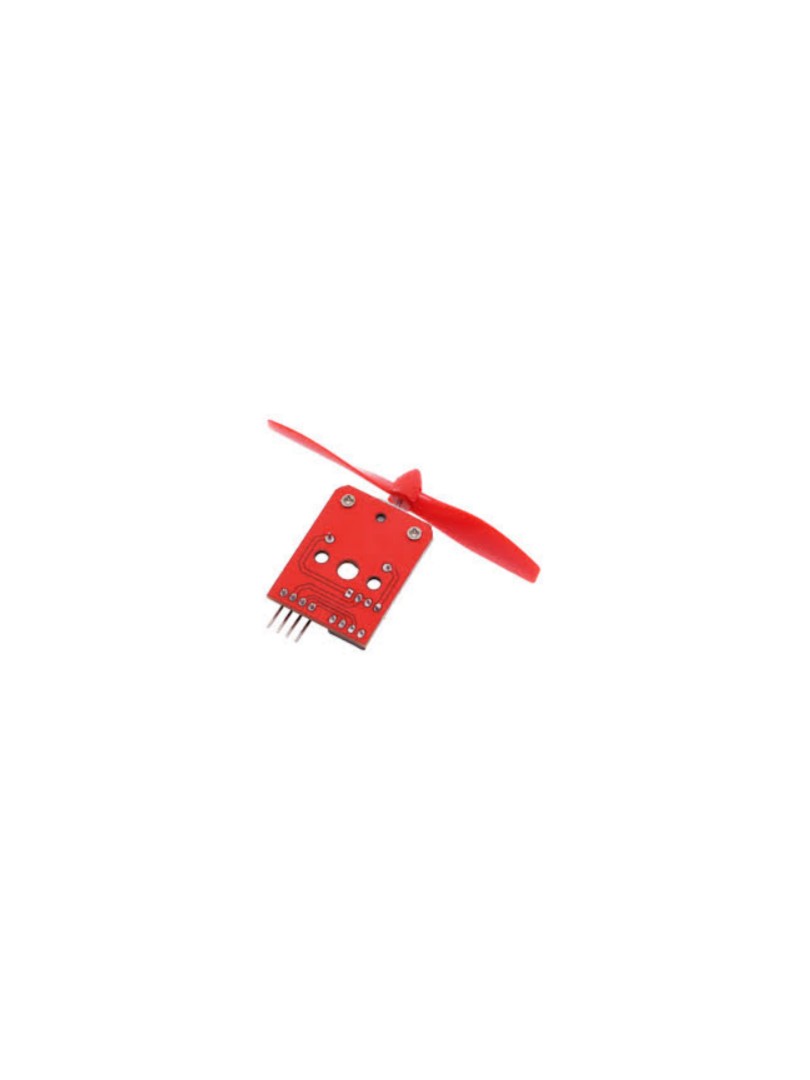

Płytka posiada otwory montażowe umożliwiające łatwą integrację z platformami robotycznymi i podwoziami. Moduł jest zgodny ze standardowymi systemami mocowania serw i konstrukcji robotów, co ułatwia jego zastosowanie w projektach edukacyjnych i hobbystycznych.

Główne cechy

Sterownik L9110: układ scalony zapewniający stałe sterowanie silnikiem prądu stałego

Dwukierunkowa kontrola: kierunek obrotów wentylatora kontrolowany za pomocą pinów INA i INB

Sprawny śmigło: zoptymalizowany przepływ powietrza dla skutecznego gaszenia płomieni

Niskotarotowe zasilanie: bezpieczna praca z napięciem pięć voltów, przeznaczony do projektów z Arduino i mikrokontrolerami

Otwory montażowe: łatwa integracja mechaniczna z platformami robotycznymi

Gotowy do edukacji: przeznaczony do projektów DIY, robotyki i nauki STEM

Zasada działania

Kierunek obrotów silnika jest kontrolowany przez stany logiczne na pinach INA i INB. Prędkość wentylatora można regulować za pomocą sygnałów PWM generowanych przez mikrokontroler. Moduł przetwarza sygnały sterujące i dostarcza odpowiednie napięcie do silnika, umożliwiając płynną kontrolę kierunku i intensywności przepływu powietrza.

Specyfikacja techniczna

Typ produktu: moduł sterownika wentylatora dla robotów gaśniczych

Układ scalony sterownika: L9110

Napięcie zasilania: 5V DC

Średnica śmigła: 75 mm

Zasięg gaszenia płomienia: do 20 cm (płomień zapalniczki)

Wymiary płytki: ok. 50 × 26 × 15 mm

Temperatura pracy: −40°C do +85°C

Masa: ok. 12 g

Wyprowadzenia (Pinout)

VCC: zasilanie 5V

GND: masa

INA: wejście sterujące silnika A (np. pin 9 Arduino)

INB: wejście sterujące silnika B (np. pin 8 Arduino)

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

Przed uruchomieniem modułu należy upewnić się, że śmigło jest prawidłowo zamontowane i zorientowane.

Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

Projekty robotów gaśniczych

Edukacyjna robotyka i konkursy

Eksperymenty ze sterowaniem silników za pomocą Arduino

Zestawy edukacyjne STEM i demonstracje

Zawartość zestawu

1 × Moduł wentylatorowy ProRock L9110

1 × Śmigło 75 mm

Moduł wentylatorowy ProRock L9110 łączy sprawny przepływ powietrza, proste sterowanie silnikiem i kompaktową konstrukcję, stanowiąc działający rozwiązanie dla projektów robotów gaśniczych oraz edukacji robotycznej.
