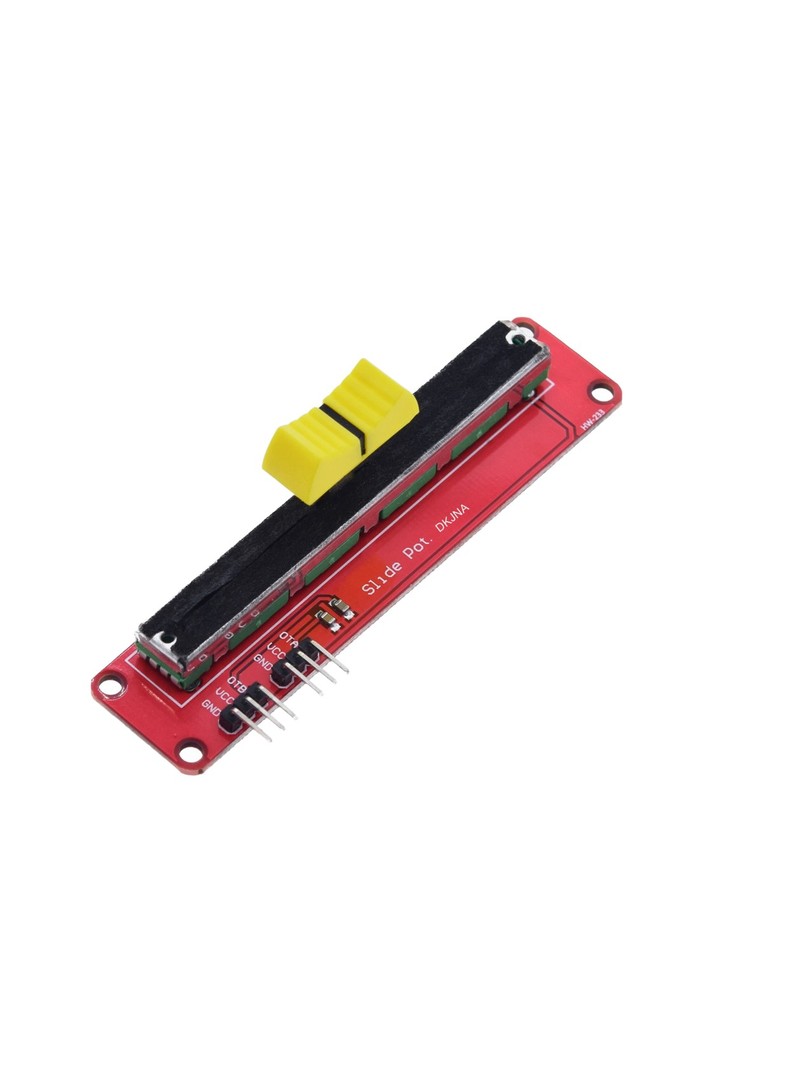

Moduł potencjometru suwakowego liniowego ProRock stanowi dokładny rozwiązanie do ręcznej regulacji sygnałów analogowych w projektach opartych na mikrokontrolerach. Potencjometr suwakowy zapewnia płynną zmianę rezystancji w zakresie od zera do maksymalnej wartości dziesięciu kiloomów, generując proporcjonalny sygnał napięciowy od zera do napięcia zasilania.

Moduł przeznaczony jest dla użytkowników Arduino, systemów AVR, platform ARM oraz innych środowisk mikrokontrolerowych wymagających intuicyjnego interfejsu analogowego do regulacji parametrów w czasie rzeczywistym.

Główne cechy

Liniowy potencjometr suwakowy: mechanizm zapewnia płynną i dokładny regulację pozycji suwaka

Podwójne wyjście analogowe: moduł dostarcza dwa niezależne sygnały napięciowe proporcjonalne do pozycji suwaka

Uniwersalne zasilanie: kompatybilność z systemami trójwoltowymi i pięciowoltowymi

Kompaktowa konstrukcja: niewielkie wymiary umożliwiają montaż w panelach sterujących i obudowach projektów

Stałe mechanizm: wysokiej jakości element ślizgowy zapewnia powtarzalność odczytów

Zasada działania

Potencjometr suwakowy działa jako dzielnik napięcia o zmiennym przełożeniu. Przesunięcie suwaka w kierunku jednego z krańców zmienia stosunek rezystancji między wyprowadzeniem środkowym a wyprowadzeniami skrajnymi. Napięcie wyjściowe na wyprowadzeniu środkowym zmienia się liniowo od zera do wartości napięcia zasilania w zależności od pozycji suwaka. Podwójne wyjście analogowe umożliwia jednoczesne podłączenie sygnału do dwóch różnych wejść mikrokontrolera lub wykorzystanie jednego wyjścia jako odniesienia.

Specyfikacja techniczna

Typ produktu: moduł potencjometru suwakowego liniowego

Wartość rezystancji: 10 kΩ

Typ wyjścia: analogowe (podwójne)

Zakres wyjściowy: 0 – VCC

Napięcie zasilania: 3.3 V / 5 V

Interfejs: analogowy

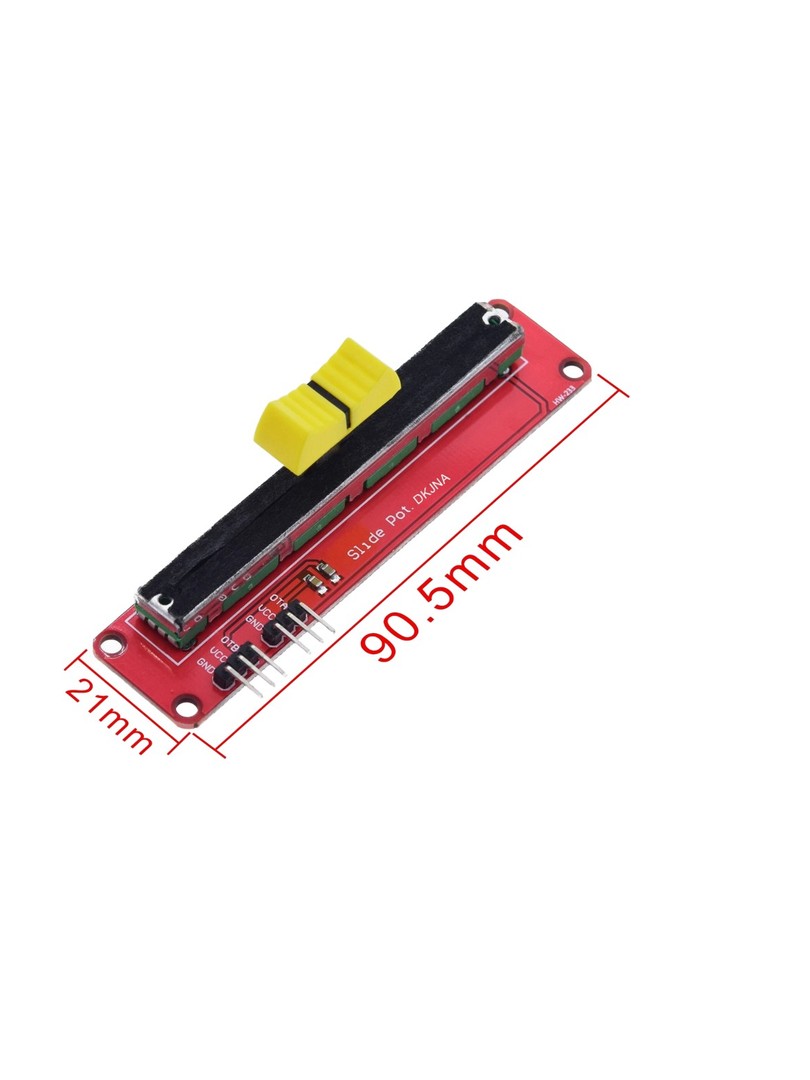

Wymiary modułu: 90 × 20 mm

Kolor: czerwony

Typowe zastosowania

Wprowadzanie i dostrajanie wartości analogowych w systemach pomiarowych

Regulacja głośności w projektach audio

Sterowanie jasnością oświetlenia LED

Kontrola prędkości silników w robotyce

Panele interfejsu człowiek-maszyna

Projekty edukacyjne z zakresu elektroniki analogowej

Moduły regulacyjne w urządzeniach DIY

Zawartość zestawu

1 × Moduł potencjometru suwakowego liniowego ProRock 10K

Moduł potencjometru suwakowego ProRock stanowi praktyczne rozwiązanie do dodania funkcji analogowej regulacji w projektach z Arduino i innymi platformami mikrokontrolerów. Dzięki intuicyjnej obsłudze i stałe działaniu nadaje się zarówno do celów edukacyjnych, jak i zastosowań użytkowych.
