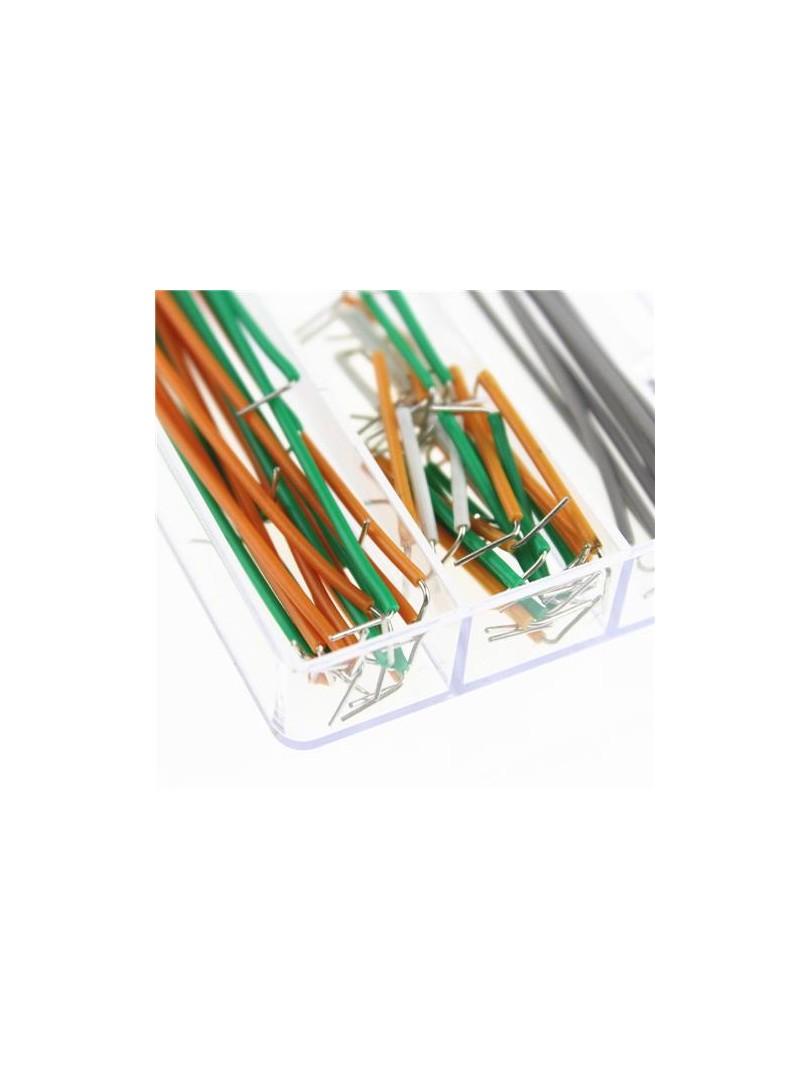

Zestaw przewodów zworkowych ProRock to gotowy komplet stu czterdziestu przewodów o sztywnym rdzeniu, zaprojektowanych z myślą o tworzeniu uporządkowanych połączeń na płytkach stykowych bez konieczności lutowania. Kształt w literę U umożliwia prowadzenie przewodów równolegle do powierzchni płytki, co ułatwia analizę obwodu, wprowadzanie poprawek oraz testowanie układów. Zestaw przeznaczony jest dla hobbystów, studentów kierunków technicznych oraz inżynierów pracujących z prototypami elektronicznymi.

Przewody dostępne są w czternastu różnych długościach, każda reprezentowana przez dziesięć sztuk. Kolorowa izolacja pozwala na szybką identyfikację poszczególnych połączeń, a pełny rdzeń miedziany zapewnia stałe kontakt elektryczny podczas wielokrotnego użycia.

Główne cechy

Gotowy zestaw: zawiera przewody w czternastu długościach dostosowanych do typowych potrzeb montażowych na płytkach stykowych

Kształt typu U: sztywny rdzeń pozwala na płaskie prowadzenie połączeń bez wystawania nad powierzchnię płytki

Rdzeń pełny: zapewnia stałe mechaniczną oraz niską rezystancję styków w porównaniu z przewodami wielodrutowymi

Kodowanie kolorami: ułatwia organizację obwodu oraz identyfikację linii sygnałowych i zasilających

Kompatybilność z rastrem: przeznaczone do płytek stykowych o standardowym rozstawie otworów

Specyfikacja techniczna

Typ produktu: przewody zworkowe typu U do płytek stykowych

Łączna liczba sztuk: 140 szt.

Dostępne długości: 2 mm, 5 mm, 7 mm, 10 mm, 12 mm, 15 mm, 17 mm, 20 mm, 22 mm, 25 mm, 50 mm, 75 mm, 100 mm, 125 mm

Liczba sztuk w każdej długości: 10 szt.

Typ rdzenia: pełny (solid core)

Kolory: czerwony, pomarańczowy, żółty, zielony, niebieski, fioletowy, szary, brązowy, biały (mieszane)

Raster: 2,54 mm

Kompatybilność: standardowe płytki stykowe bez lutowania

Uwagi

Przewody przeznaczone są do połączeń niskonapięciowych oraz linii sygnałowych i zasilających w obwodach prototypowych.

Rzeczywiste kolory przewodów mogą nieznacznie różnić się od prezentowanych na zdjęciach ze względu na oświetlenie oraz ustawienia wyświetlacza.

Typowe zastosowania

Prototypowanie układów elektronicznych na płytkach stykowych bez lutowania

Projekty z wykorzystaniem mikrokontrolerów Arduino oraz ESP32

Zestawy edukacyjne oraz laboratoria elektroniki

Budowa powtarzalnych i czytelnych układów testowych

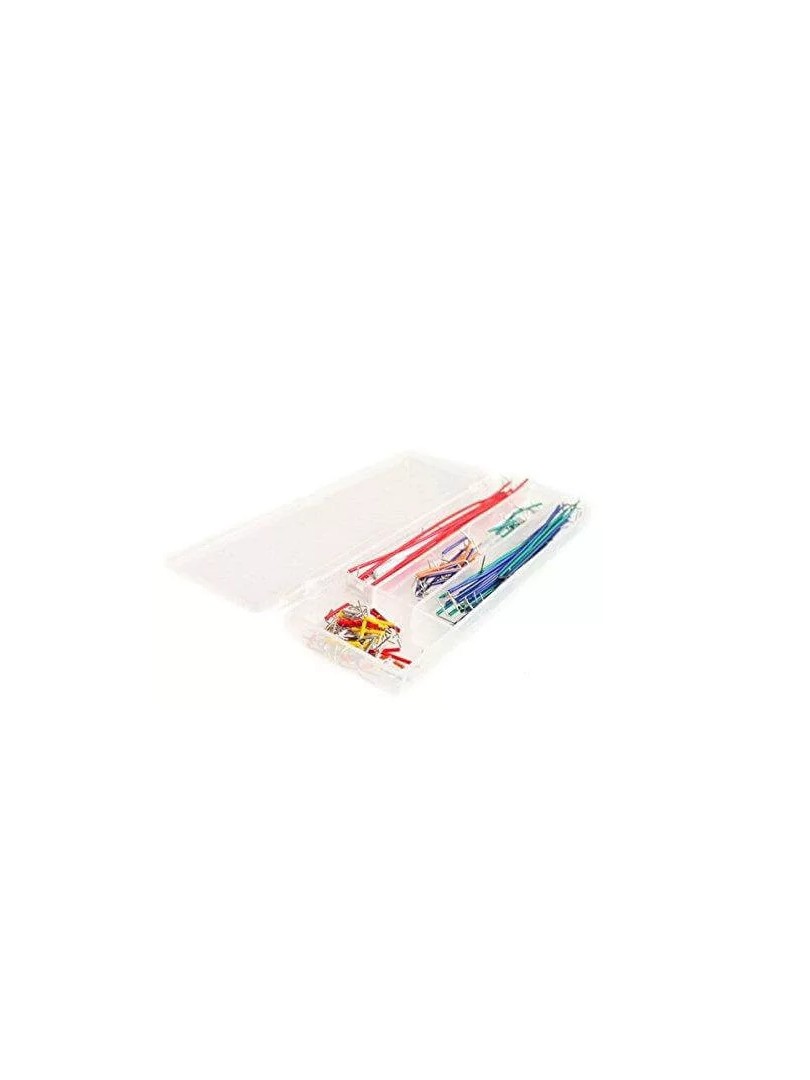

Zawartość zestawu

140 × przewód zworkowy typu U (14 długości, 10 szt. każdej długości)

Zestaw przewodów zworkowych ProRock stanowi podstawowe wyposażenie dla osób, które przywiązują wagę do przejrzystości montażu, działający połączeń oraz efektywności pracy z prototypami elektronicznymi na płytkach stykowych.
