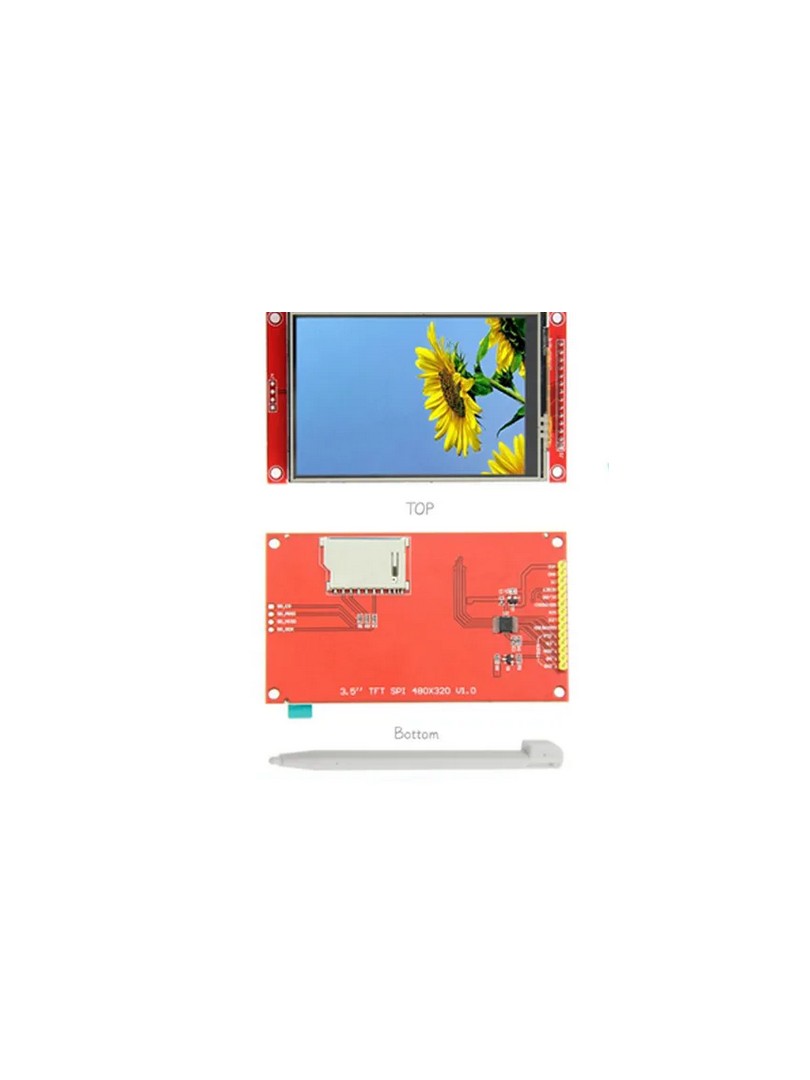

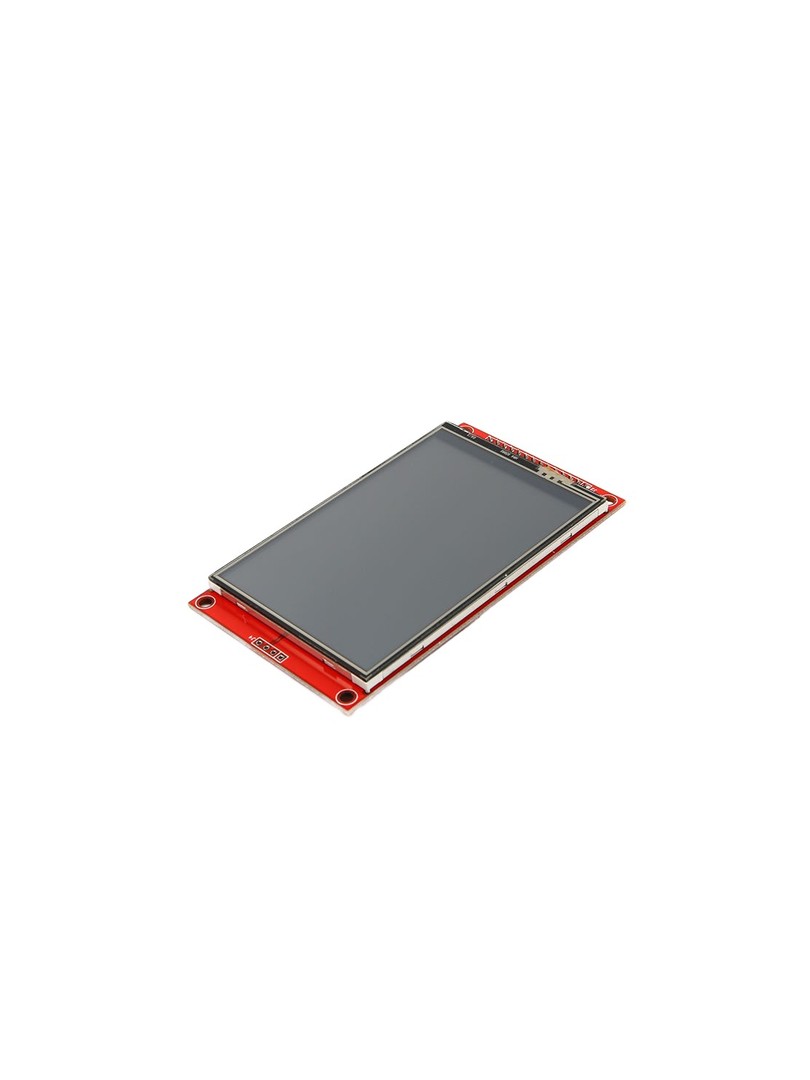

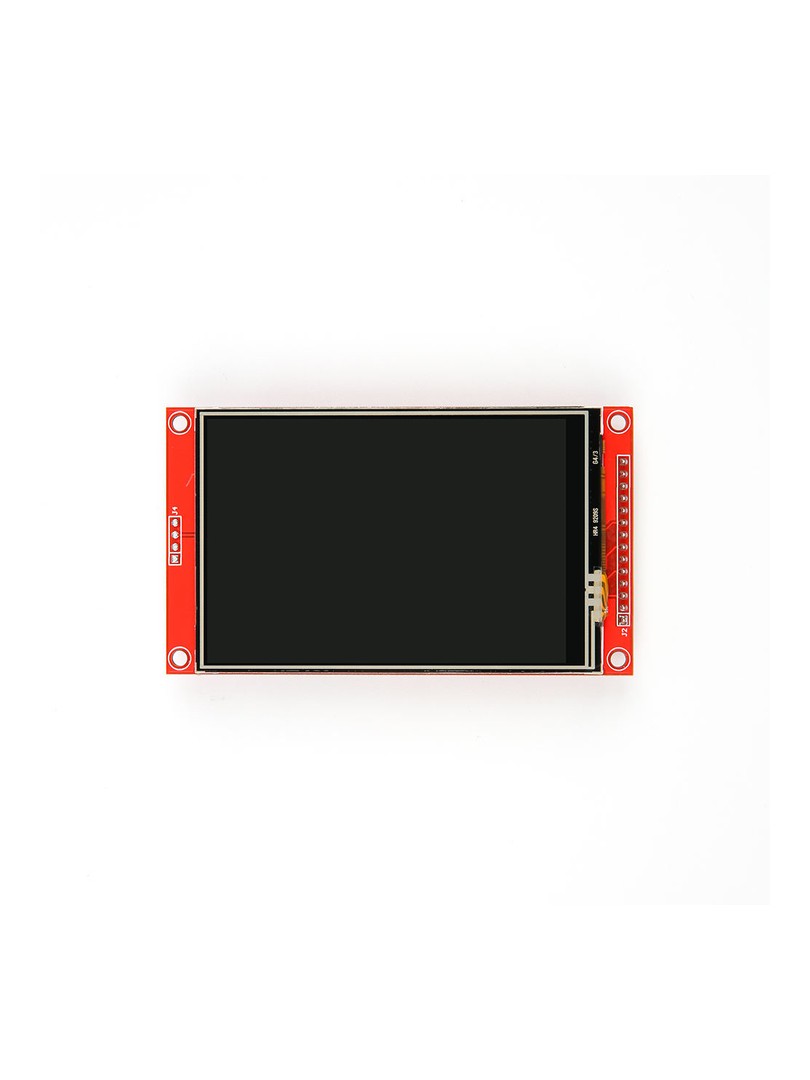

ProRock TFT Ekran SPI 3.5" 480x320 ILI9488

ProRock TFT Ekran Dotykowy SPI 3.5" 480×320 ILI9488 Rezystancyjny

3.5" TFT LCD | 480×320 pikseli | Interfejs SPI | Kontroler ILI9488 | Panel dotykowy rezystancyjny | Slot microSD | Zasilanie 3.3V–5V

Moduł ProRock to kolorowy wyświetlacz TFT LCD wyposażony w rezystancyjny panel dotykowy, przeznaczony do systemów wbudowanych, paneli sterujących oraz projektów elektroniki DIY. Wyświetlacz komunikuje się przez interfejs SPI, co pozwala na jego obsługę przy użyciu ograniczonej liczby pinów mikrokontrolera. Moduł jest kompatybilny z platformami Arduino, STM32, ESP32 oraz innymi systemami wbudowanymi.

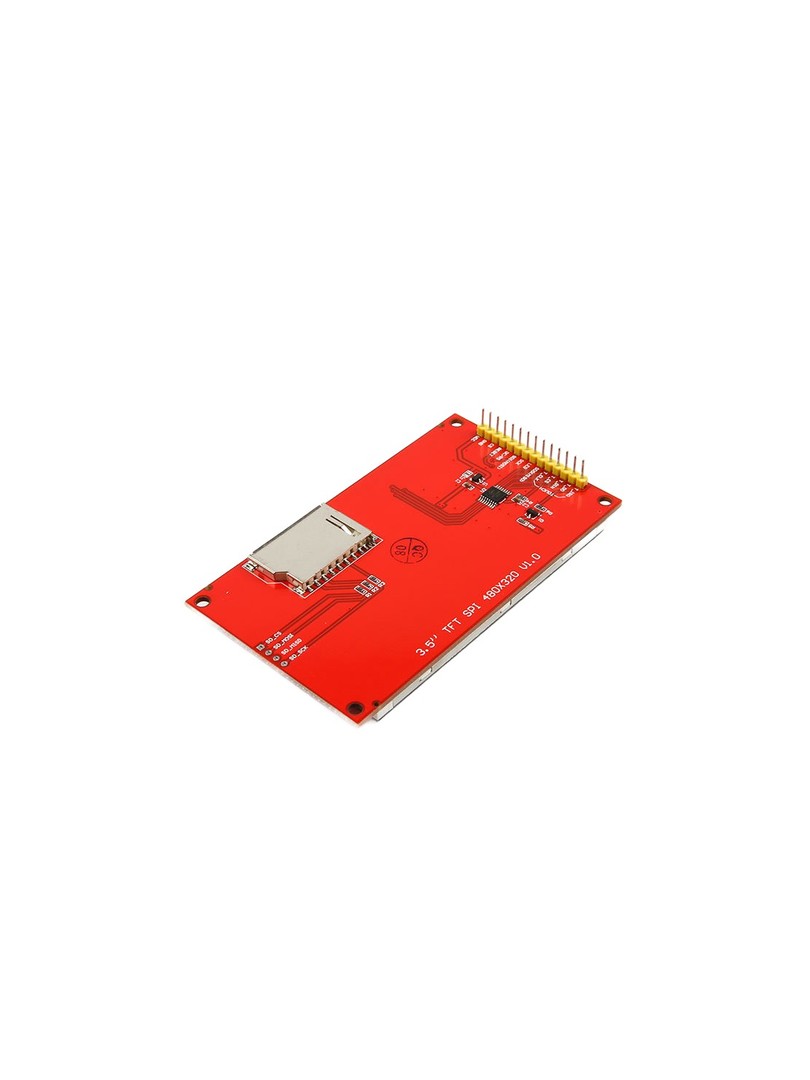

Zintegrowany slot microSD umożliwia przechowywanie obrazów, czcionek oraz danych aplikacyjnych. Wyświetlacz, kontroler dotyku i czytnik kart SD współdzielą magistralę SPI z oddzielnymi liniami wyboru układu. Moduł obsługuje zasilanie w zakresie napięć wejściowych, podczas gdy wszystkie sygnały logiczne pracują na poziomie niższym.

Główne cechy

• Duża powierzchnia wyświetlania: zapewnia czytelne interfejsy graficzne i menu nawigacyjne
• Panel dotykowy rezystancyjny: umożliwia wprowadzanie danych przez bezpośredni nacisk na powierzchnię ekranu
• Kontroler ILI9488: zapewnia kompatybilność z popularnymi bibliotekami graficznymi
• Interfejs SPI: redukuje liczbę wymaganych pinów mikrokontrolera przy zachowaniu efektywnej komunikacji
• Slot microSD: pozwala na rozszerzenie pamięci dla grafik, czcionek i danych użytkownika
• Głębia kolorów: kontroler obsługuje do dwustu sześćdziesięciu dwóch tysięcy kolorów
• Uniwersalne zasilanie: akceptuje zakres napięć wejściowych odpowiedni dla większości platform mikrokontrolarowych

Specyfikacja techniczna

• Rozmiar ekranu: 3.5 cala
• Typ wyświetlacza: TFT LCD z panelem dotykowym rezystancyjnym
• Rozdzielczość: 480 × 320 pikseli
• Kontroler wyświetlacza: ILI9488 lub kompatybilny
• Interfejs wyświetlacza: SPI
• Kontroler dotyku: oddzielny kontroler SPI
• Napięcie zasilania (VCC): 3.3V–5V
• Poziom logiczny: 3.3V
• Pobór prądu: około 90 mA (typowo)
• Obszar aktywny (AA): około 48.96 × 73.44 mm

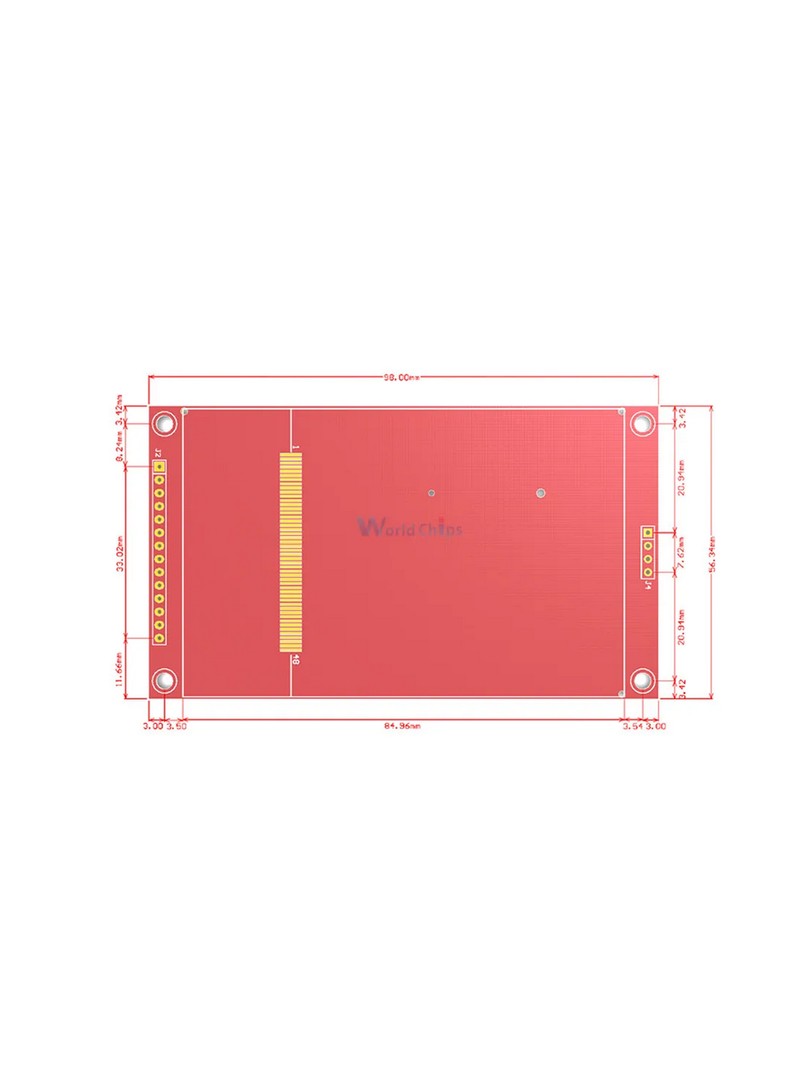

• Wymiary PCB: około 56.34 × 98 mm
• Temperatura pracy: −20°C do +60°C
• Temperatura przechowywania: −30°C do +70°C
• Waga: około 57 g
• Głębia kolorów: 16-bit (RGB565) przez SPI

Uwagi

• Wszystkie sygnały logiczne pracują na poziomie 3.3V — w przypadku mikrokontrolerów 5V może być wymagane zastosowanie przesuwników poziomu logicznego.
• Wyświetlacz, kontroler dotyku i czytnik kart SD współdzielą magistralę SPI z oddzielnymi liniami wyboru układu.
• Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

• Graficzne interfejsy użytkownika w systemach wbudowanych
• Panele sterujące z obsługą dotykową
• Dashboardy i menu nawigacyjne w urządzeniach przemysłowych i DIY
• Projekty wyświetlaczy z Arduino, STM32, ESP32

Zawartość zestawu

• 1 × Moduł wyświetlacza TFT LCD SPI 3.5" z panelem dotykowym 480×320

Moduł ProRock łączy w sobie duży ekran o wysokiej rozdzielczości, efektywną komunikację SPI oraz zintegrowany panel dotykowy, stanowiąc przeznaczony rozwiązanie dla interaktywnych aplikacji wbudowanych wymagających rozbudowanej wizualizacji danych.
