ProRock TFT LCD 1.8" 128x160 SPI ST7735S 3.3V-5V

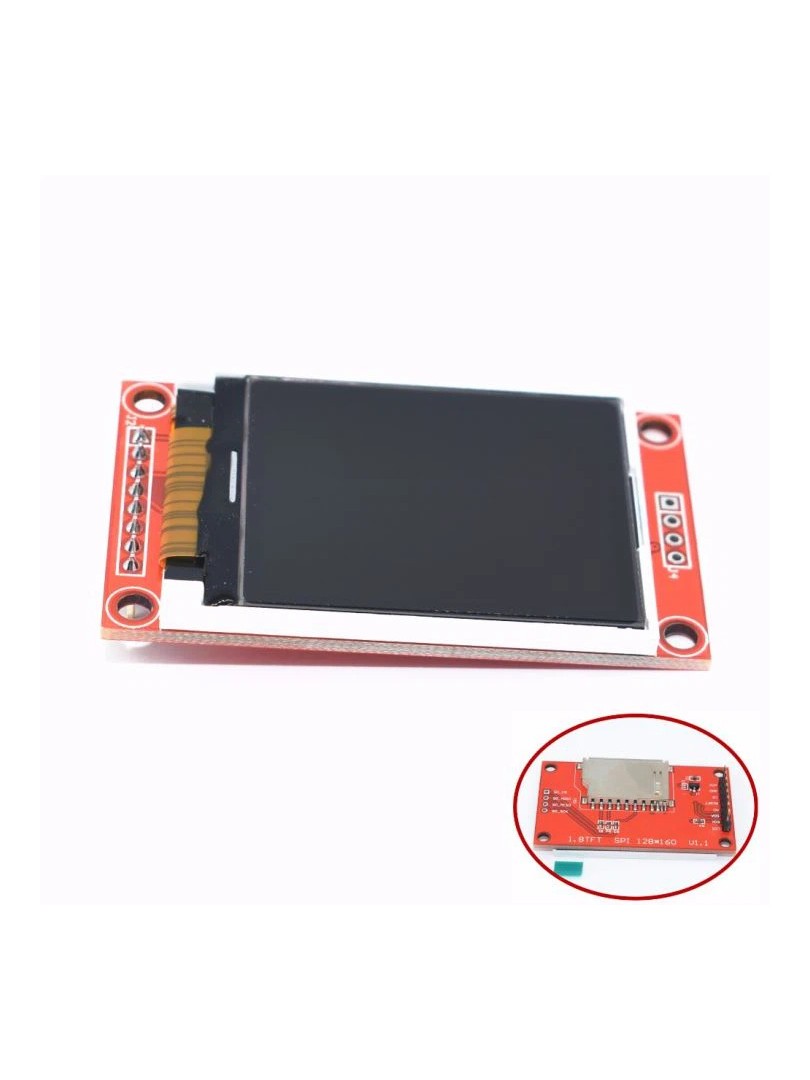

Moduł wyświetlacza TFT LCD ProRock 1.8" 128×160 SPI ST7735S z gniazdem microSD

Wyświetlacz TFT 1.8 cala | Rozdzielczość 128×160 pikseli | Interfejs SPI | Sterownik ST7735S | Zasilanie 3.3V–5V | Gniazdo microSD

Moduł wyświetlacza TFT LCD ProRock to kompaktowy kolorowy ekran przeznaczony do projektów opartych na mikrokontrolerach. Wyświetlacz komunikuje się przez interfejs szeregowy SPI, co minimalizuje liczbę wyprowadzeń wymaganych do sterowania. Moduł wyposażono w gniazdo microSD umożliwiające przechowywanie map bitowych i danych.

Urządzenie wykorzystuje sterownik ST7735S zapewniający pełną paletę kolorów i szybkie odświeżanie obrazu. Konstrukcja modułu umożliwia pracę z systemami zasilającymi o napięciu od trzech i trzech dziesiątych do pięciu woltów. Wyświetlacz znajduje zastosowanie w interfejsach użytkownika, przenośnych przyrządach pomiarowych oraz projektach prototypowych.

Główne cechy

• Kompaktowy wyświetlacz kolorowy: panel TFT zapewniający pełnokolorowe wyświetlanie obrazu w projektach wbudowanych
• Interfejs szeregowy SPI: komunikacja wymagająca niewielkiej liczby linii sterujących mikrokontrolera
• Sterownik ST7735S: układ kontrolera odpowiedzialny za obsługę wyświetlacza i zarządzanie pamięcią obrazu
• Technologia TFT: prawdziwy panel cienkowarstwowy charakteryzujący się krótkim czasem reakcji i wysokim kontrastem
• Regulacja napięcia i adaptacja poziomów: obwody umożliwiające współpracę z systemami o różnych poziomach logicznych

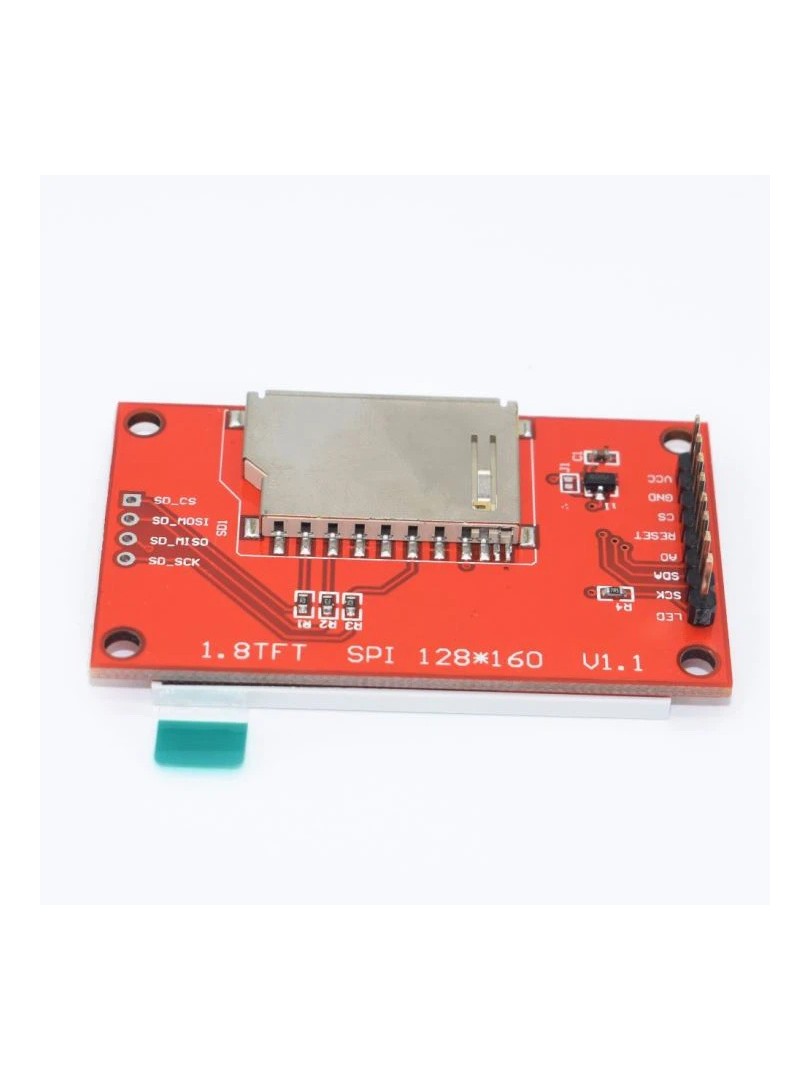

• Gniazdo karty pamięci: złącze microSD do przechowywania danych graficznych i plików konfiguracyjnych

Zasada działania

Moduł komunikuje się z mikrokontrolerem za pomocą interfejsu szeregowego SPI, w którym dane przesyłane są synchronicznie z sygnałem zegarowym. Sterownik ST7735S odbiera komendy i dane pikseli, zarządza pamięcią bufora obrazu oraz generuje sygnały sterujące panelem ciekłokrystalicznym. Linie sterujące Reset i podświetlenie umożliwiają inicjalizację wyświetlacza oraz regulację jasności. Gniazdo microSD współdzieli magistralę SPI, co pozwala na odczyt map bitowych bez dodatkowych wyprowadzeń mikrokontrolera.

Specyfikacja techniczna

• Przekątna wyświetlacza: 1.8 cala
• Typ panelu: TFT LCD
• Rozdzielczość: 128 × 160 pikseli
• Sterownik: ST7735S
• Interfejs komunikacyjny: SPI (szeregowy)
• Napięcie zasilania: 3.3V – 5V (zależne od wersji płytki)
• Głębia kolorów: do 18-bitów (262 144 kolory)
• Wymiary płytki PCB: około 57 × 34 mm

Uwagi

• Moduł wykorzystuje interfejs szeregowy SPI; dokładne oznaczenia wyprowadzeń oraz dodatkowe linie sterujące (RST, BL) zależą od rewizji płytki drukowanej.
• Karta microSD nie jest dołączona do zestawu.

Kompatybilność

• Platformy Arduino
• Mikrokontrolery 8051
• Układy AVR i PIC
• Procesory ARM oraz STM32

Typowe zastosowania

• Projekty wyświetlaczy dla platform Arduino
• Interfejsy użytkownika w systemach wbudowanych
• Przenośne przyrządy pomiarowe
• Prototypowanie elektroniczne DIY
• Wskaźniki graficzne i panele informacyjne

Zawartość zestawu

• 1 × Moduł wyświetlacza TFT LCD ProRock 1.8" 128×160 SPI ST7735S z gniazdem microSD

Moduł wyświetlacza TFT LCD ProRock stanowi praktyczne rozwiązanie dla projektów wymagających kompaktowego wyświetlacza kolorowego z możliwością przechowywania danych graficznych na karcie pamięci. Interfejs SPI oraz szerokie wsparcie dla różnych platform sprzętowych zapewniają łatwą integrację z systemami mikrokontrolerów.
