ProRock Ekran Dotykowy TFT 2.4" 240x320 SPI ILI9341

ProRock Ekran Dotykowy TFT 2.4" 240×320 SPI ILI9341 z Panelem Rezystancyjnym

Wyświetlacz TFT LCD 2.4" | Rozdzielczość 240×320 pikseli | Interfejs SPI | Sterownik ILI9341 | Panel dotykowy rezystancyjny 4-przewodowy | Podświetlenie LED białe | Gniazdo karty SD

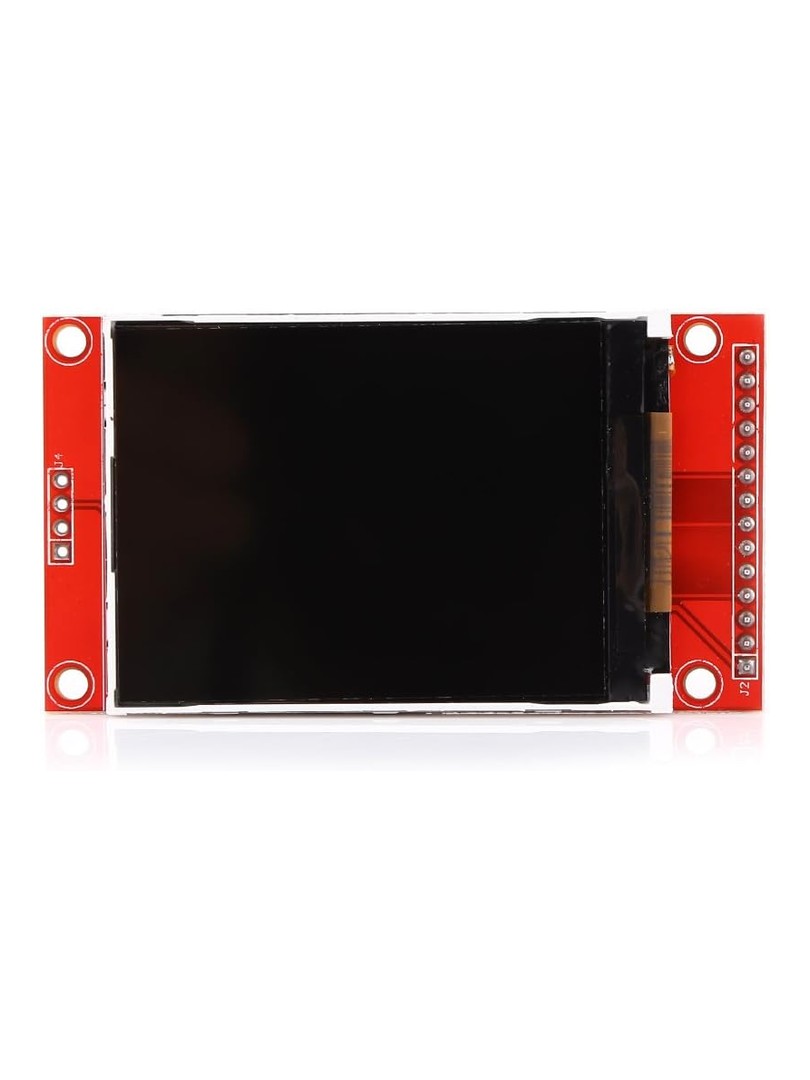

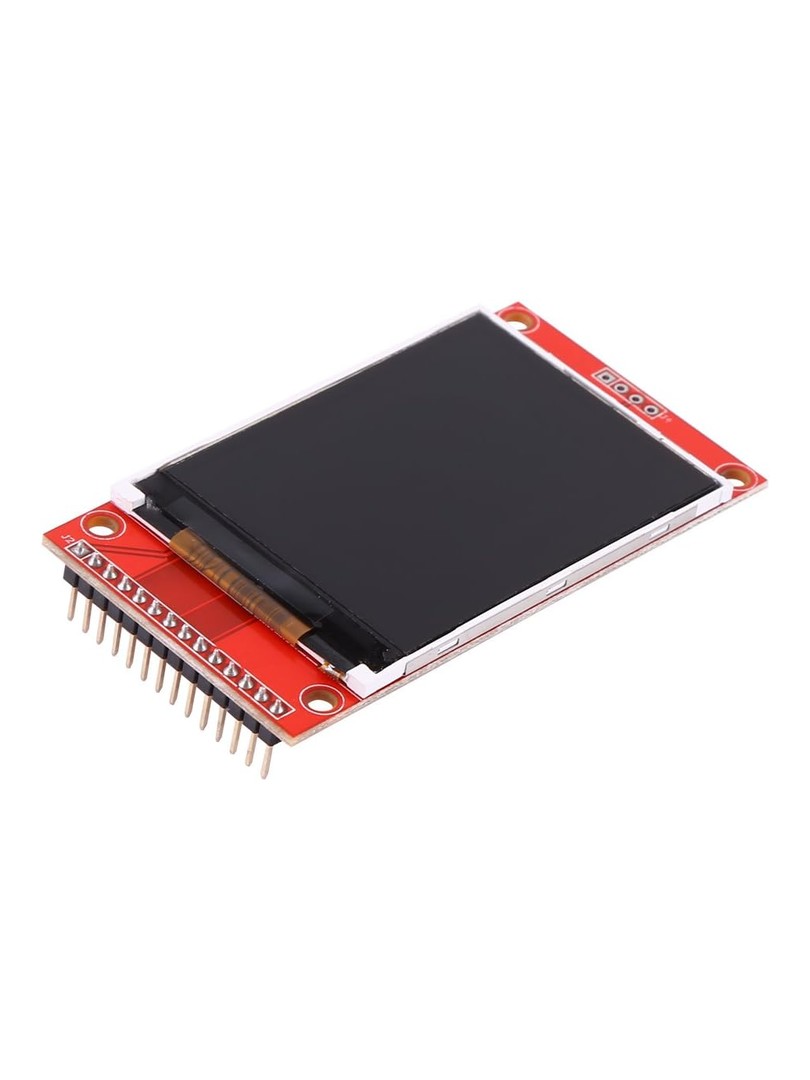

Moduł ekranu dotykowego ProRock to kompaktowy wyświetlacz TFT LCD o przekątnej dwudziestoczterocaliowej z wbudowanym panelem dotykowym rezystancyjnym. Wyświetlacz wykorzystuje sterownik ILI9341 i komunikuje się z mikrokontrolerem za pośrednictwem interfejsu szeregowego SPI, wymagając minimalnej liczby pinów GPIO. Panel dotykowy pracuje jako interfejs rezystancyjny czteroprzewodowy, odczytywany przez wejścia analogowe i cyfrowe mikrokontrolera.

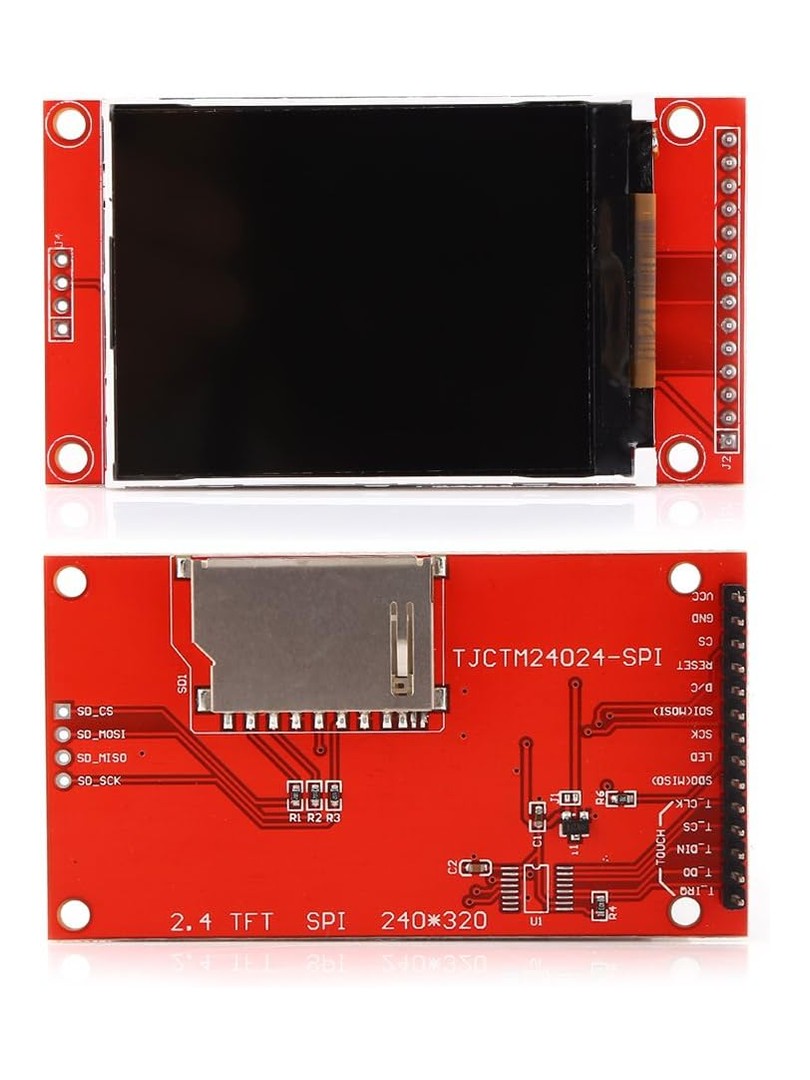

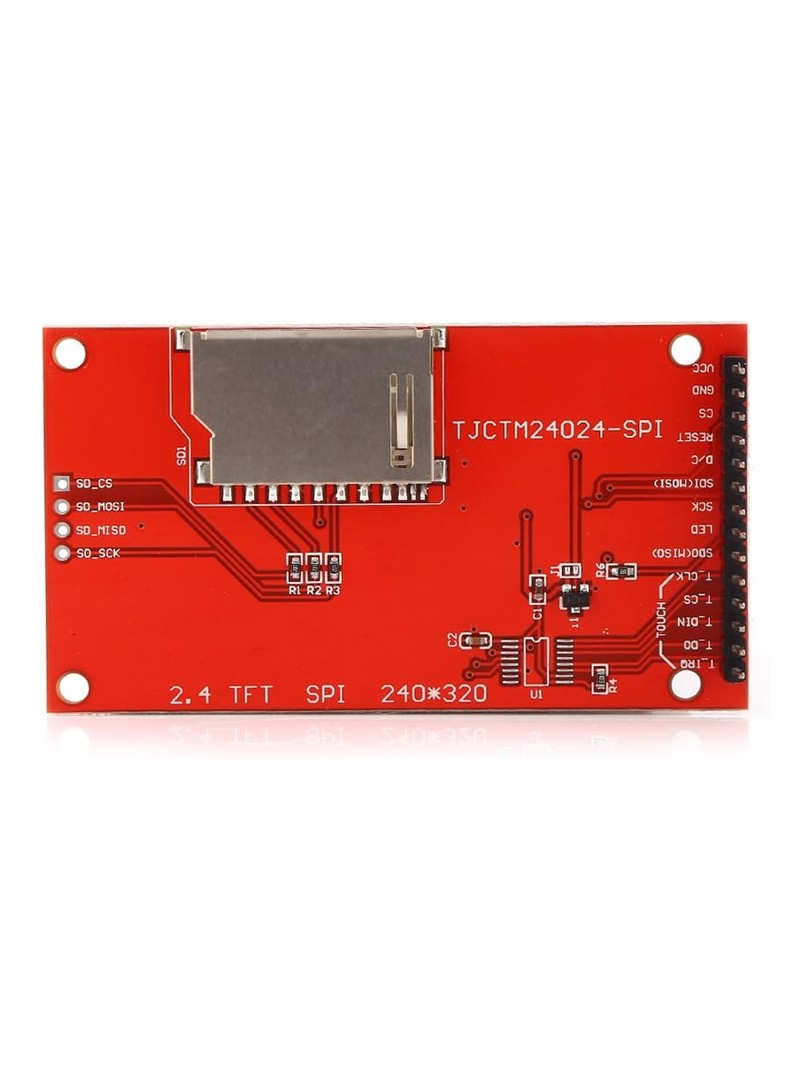

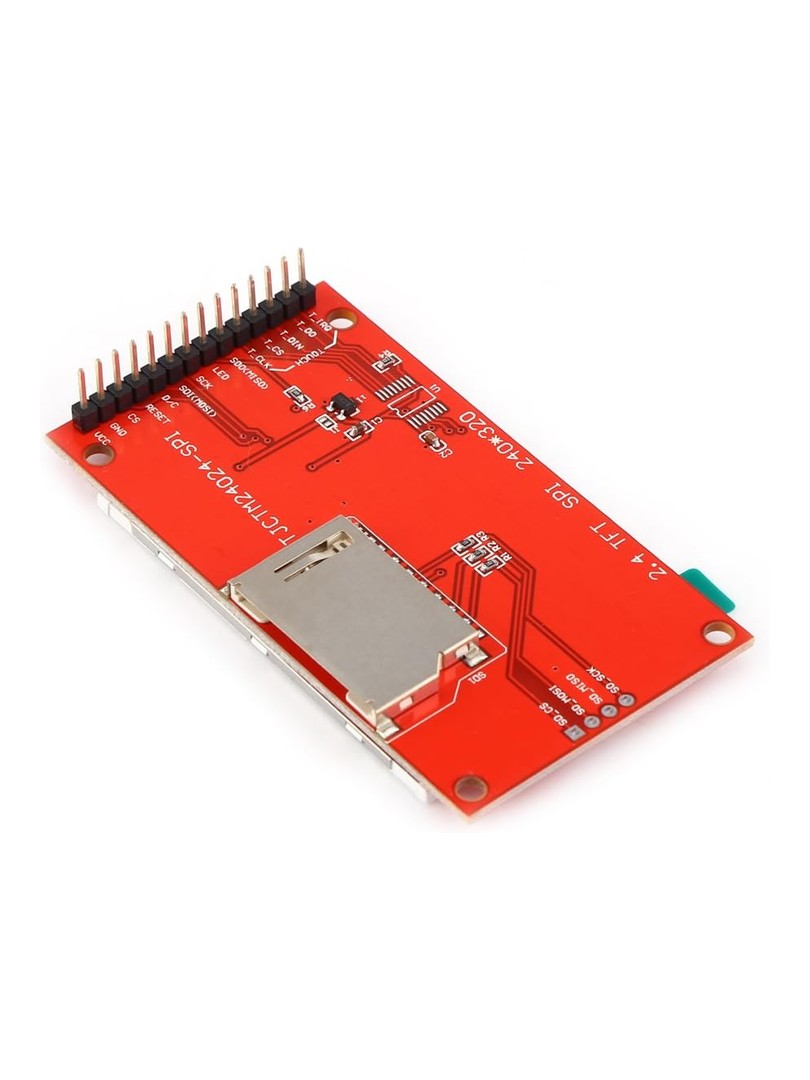

Moduł jest montowany na sztywnej płytce PCB zawierającej układ regulacji zasilania oraz gniazdo karty SD. Przeznaczony dla projektów embedded, systemów Arduino, ESP32, ESP8266, STM32 oraz innych platform z interfejsem SPI.

Główne cechy

• Wyświetlacz TFT LCD: pełnokolorowy panel a-Si TFT z aktywną matrycą i pionowym układem pikseli RGB
• Sterownik ILI9341: popularny kontroler zapewniający wsparcie dla szerokiej gamy bibliotek graficznych
• Interfejs szeregowy SPI: komunikacja wymagająca niewielkiej liczby linii sygnałowych mikrokontrolera
• Panel dotykowy rezystancyjny: czteroprzewodowy interfejs umożliwiający odczyt współrzędnych dotyku przez piny GPIO i ADC
• Podświetlenie LED: białe diody LED zapewniają równomierne oświetlenie powierzchni wyświetlacza
• Gniazdo karty SD: zintegrowane na płytce PCB umożliwia rozszerzenie pamięci dla grafiki i danych
• Regulacja zasilania: wbudowany układ pozwala na zasilanie modułu napięciem lub pięciowoltowym w zależności od wersji płytki

Specyfikacja techniczna

• Przekątna wyświetlacza: 2.4"
• Typ wyświetlacza: TFT LCD z panelem dotykowym rezystancyjnym
• Aktywna powierzchnia wyświetlania: ok. 36.72 × 48.96 mm
• Rozdzielczość: 240 × 320 pikseli
• Element wyświetlający: aktywna matryca a-Si TFT
• Układ pikseli: RGB pionowe paski
• Sterownik: ILI9341
• Głębia kolorów: 65K / 262K (zależnie od konfiguracji sterownika)
• Podświetlenie: białe LED
• Kierunek oglądania: 6 o'clock
• Interfejs wyświetlacza: szeregowy SPI
• Interfejs dotyku: 4-przewodowy rezystancyjny (GPIO / ADC)
• Zasilanie wejściowe: 3.3V – 5V (w zależności od wersji płytki)
• Poziom logiczny: typowo 3.3V (w zależności od wersji płytki)

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• Karta SD nie jest dołączona do zestawu.
• Dokładne wymagania dotyczące zasilania i poziomów logicznych zależą od wersji płytki PCB.

Typowe zastosowania

• Interfejsy użytkownika w projektach embedded
• Interaktywne panele sterowania
• Stacje pogodowe z wyświetlaniem danych
• Urządzenia IoT z obsługą dotykową
• Przenośne instrumenty pomiarowe
• Systemy automatyki domowej

Kompatybilność

• Arduino (z bibliotekami graficznymi dla ILI9341)
• ESP32 / ESP8266
• STM32
• Inne mikrokontrolery z interfejsem SPI

Zawartość zestawu

• 1 × Moduł ekranu dotykowego TFT LCD 2.4" SPI 240×320 z panelem rezystancyjnym (sterownik ILI9341)

Moduł ekranu dotykowego ProRock łączy ostry panel TFT, sprawdzony sterownik ILI9341, komunikację SPI oraz wejście dotykowe rezystancyjne w kompaktowej formie przystosowanej do interaktywnych projektów mikrokontrolerowychembedded.
