ProRock LCD ST7735 1.8" 128x160 SPI 4-Wire

Moduł LCD TFT ST7735 1.8" 128×160 SPI 4-Wire ProRock niebieski wyświetlacz kolorowy

1.8" TFT LCD | 128×160 pikseli | interfejs SPI 4-przewodowy | sterownik ST7735S | 3.3V | 65K kolorów | kąt widzenia 180°

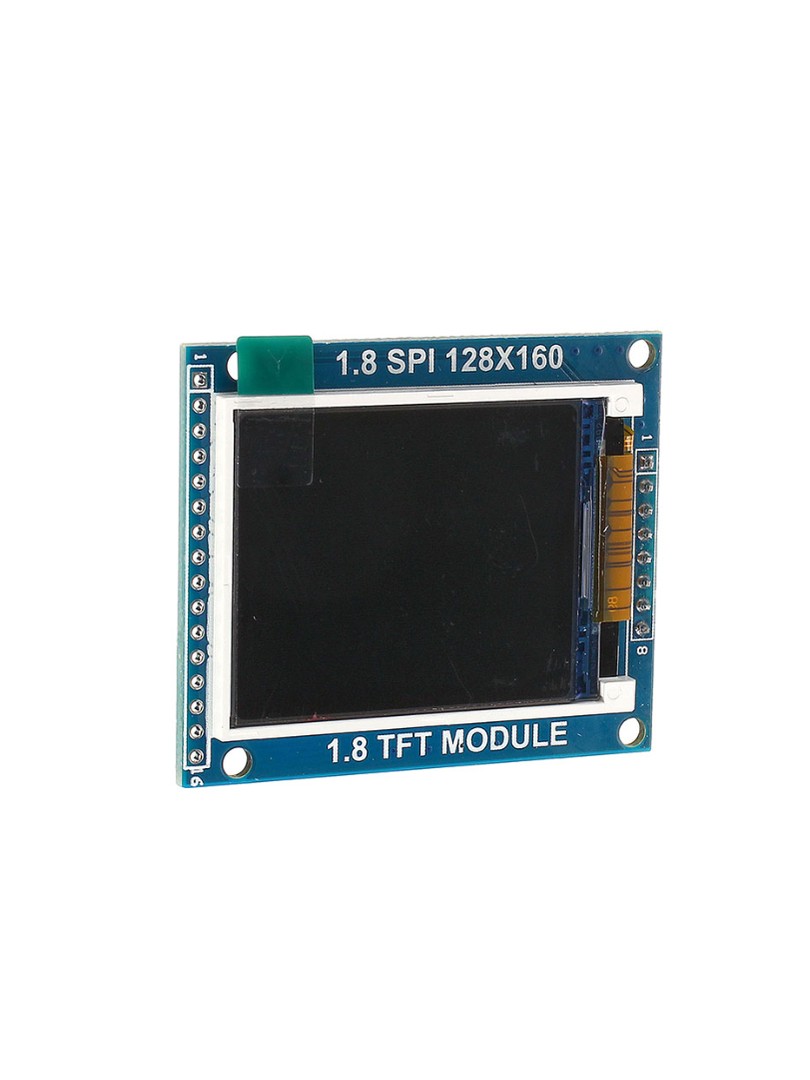

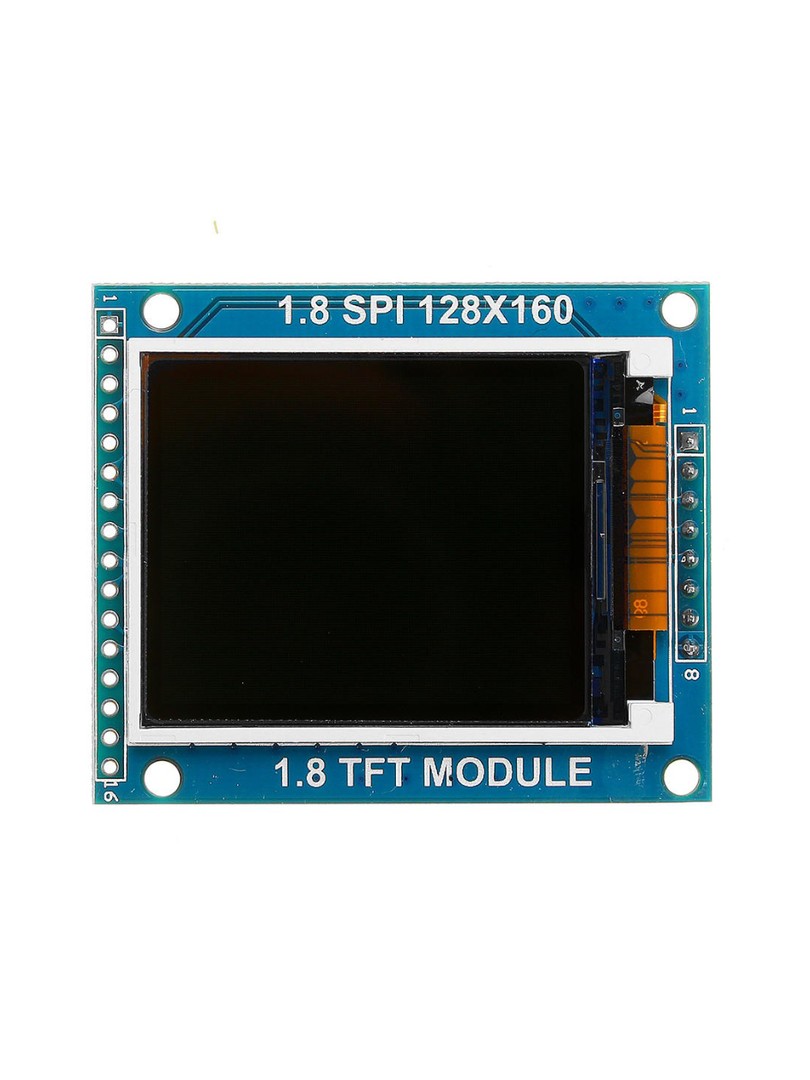

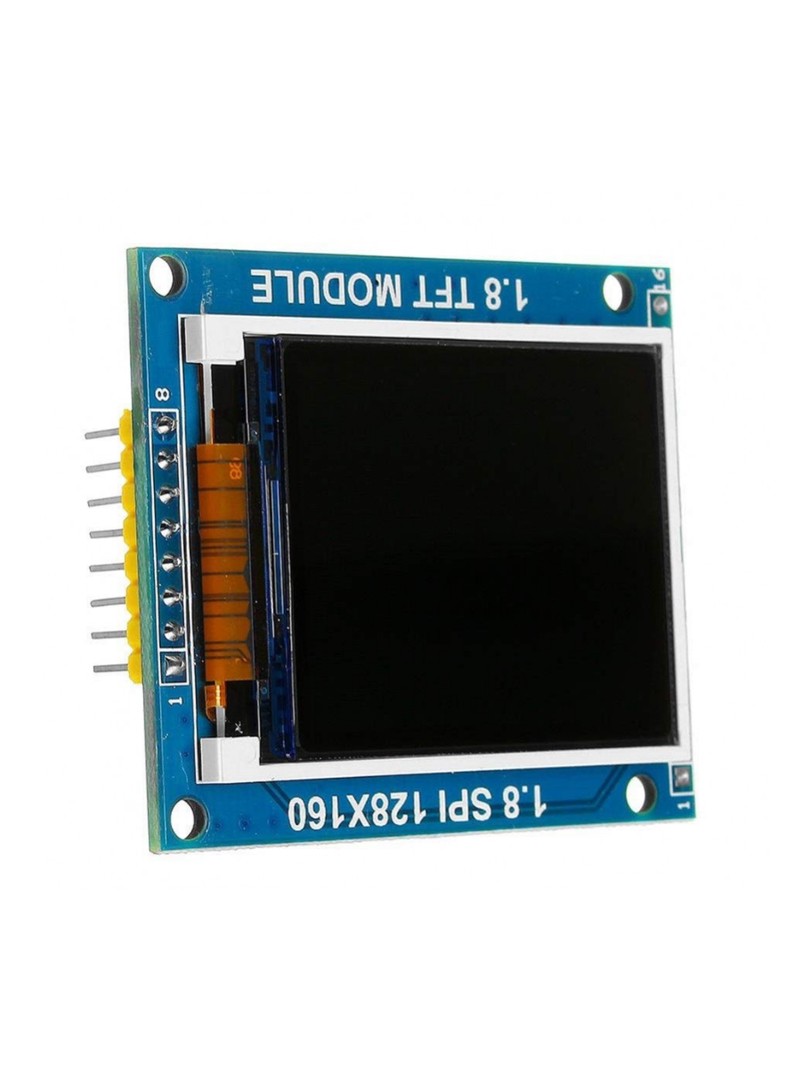

Moduł wyświetlacza LCD TFT ProRock Blue ST7735 to kompaktowy kolorowy ekran przeznaczony do projektów mikrokontrolerowych i systemów wbudowanych. Wykorzystuje popularny sterownik ST7735S i komunikację szeregową za pomocą interfejsu SPI. Dzięki niewielkim габарytom i pełnej palecie barw znajduje zastosowanie w przenośnych urządzeniach pomiarowych, interfejsach użytkownika oraz projektach kompatybilnych ze środowiskiem Arduino.

Wyświetlacz oferuje rozdzielczość pozwalającą na czytelne przedstawienie tekstu, grafiki i prostych interfejsów graficznych. Moduł wykonano w formie płytki PCB z wyprowadzeniami w standardowym rastrze, co ułatwia integrację z popularnymi platformami deweloperskimi.

Główne cechy

• Kompaktowa przekątna: wyświetlacz o przekątnej zapewniający czytelność przy małych rozmiarach urządzenia
• Rozdzielczość: matryca punktowa umożliwiająca wyświetlanie tekstu i prostej grafiki
• Komunikacja szeregowa SPI: sprawny czteroprzewodowy interfejs ograniczający liczbę wymaganych linii GPIO
• Sterownik ST7735S: popularny kontroler TFT z dostępnymi bibliotekami dla większości platform
• Pełna paleta kolorów: możliwość wyświetlania tysięcy odcieni barw
• Szeroki kąt widzenia: czytelność obrazu z różnych pozycji obserwacji
• Format modułu PCB: gotowa płytka z wyprowadzeniami ułatwiająca montaż w projektach DIY

Zasada działania

Moduł wykorzystuje sterownik ST7735S do sterowania matrycą kolorowych pikseli TFT LCD. Komunikacja z mikrokontrolerem odbywa się poprzez szeregowy interfejs SPI, który wymaga linii zegarowej, danych, wyboru układu oraz sygnałów sterujących. Mikroprocesor wysyła komendy i dane graficzne do sterownika, który konwertuje je na odpowiednie sygnały sterujące dla indywidualnych pikseli wyświetlacza. Oddzielna linia DC służy do rozróżniania przesyłanych komend od danych obrazu, a sygnał RES umożliwia programowy reset modułu. Podświetlenie LED jest dostępne poprzez wyprowadzenie BL, domyślnie pozostawione niepodłączone.

Specyfikacja techniczna

• Przekątna wyświetlacza: 1.8"
• Typ wyświetlacza: TFT LCD
• Rozdzielczość: 128 × 160 pikseli
• Sterownik: ST7735S
• Interfejs: SPI (4-przewodowy)
• Napięcie zasilania: 3.3V
• Prąd roboczy: około 30 mA
• Jasność: 300 cd/m²
• Kierunek widzenia: godzina dwunasta
• Kąt widzenia: 180°
• Liczba kolorów: 65K
• Temperatura pracy: −20°C do +70°C

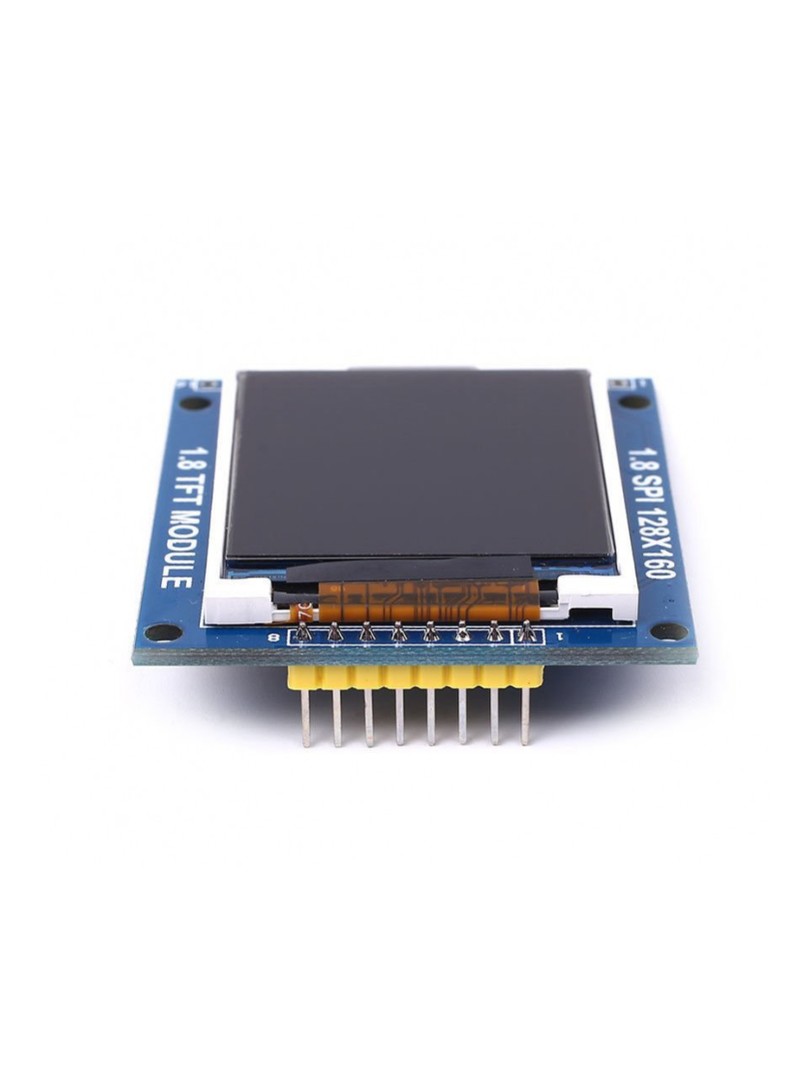

• Liczba wyprowadzeń: 8-pinowe, raster 2.54 mm (domyślnie niespawane)
• Wymiary modułu: 35.00 × 56 × 3.45 mm
• Obszar aktywny wyświetlacza: 28.03 × 35.04 mm
• Rozmiar piksela: 0.219 × 0.219 mm

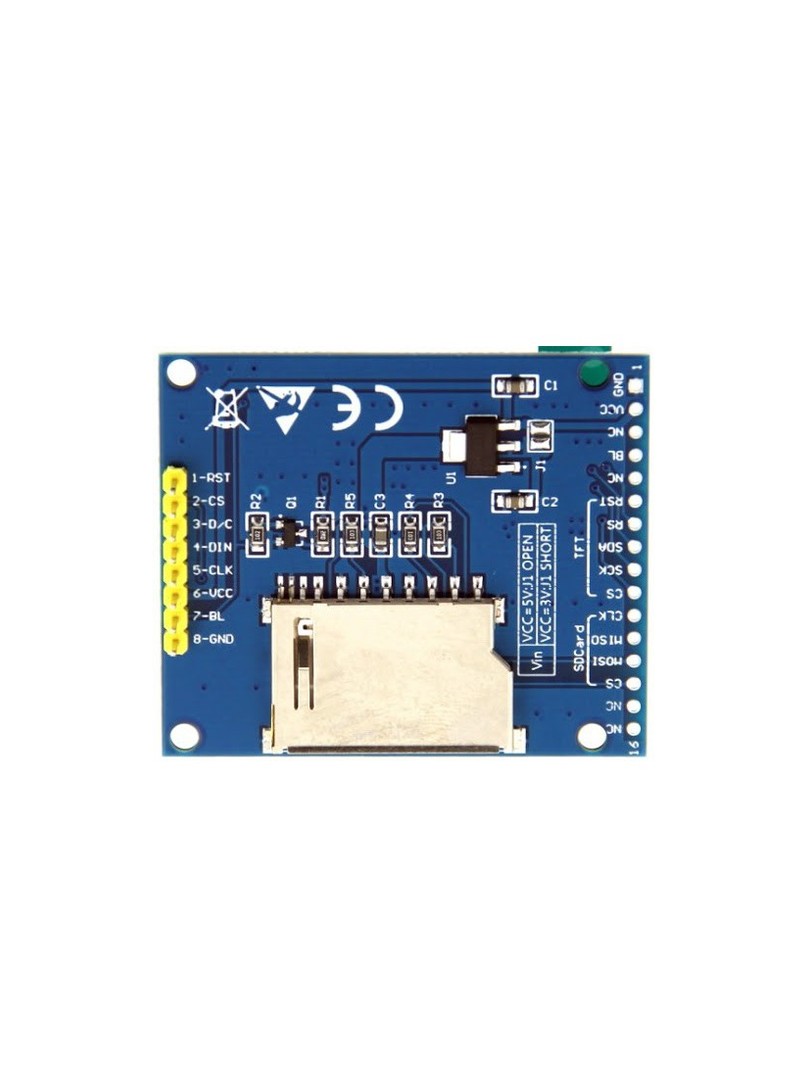

Wyprowadzenia (Pinout)

• GND: masa zasilania
• VCC: zasilanie 3.3V
• SCL: linia zegarowa SPI
• SDA: linia danych SPI (MOSI)
• RES: reset
• DC: wybór trybu dane/komenda
• CS: wybór układu SPI
• BL: sterowanie podświetleniem (domyślnie niepodłączone)

Uwagi

• Moduł pracuje wyłącznie przy napięciu 3.3V.
• Złącze pinowe nie jest domyślnie przylutowane do modułu.
• Wyprowadzenie sterowania podświetleniem (BL) jest domyślnie niepodłączone.

Typowe zastosowania

• Projekty wyświetlaczy dla Arduino i mikrokontrolerów
• Interfejsy użytkownika w systemach wbudowanych
• Prototypowanie elektroniki DIY
• Przenośne przyrządy pomiarowe i wskaźniki

Zawartość zestawu

• 1 × moduł LCD TFT 1.8" ST7735 SPI 128×160

Moduł wyświetlacza ProRock Blue ST7735 stanowi kompaktowe rozwiązanie do wizualizacji danych w aplikacjach wbudowanych, oferując pełną paletę barw, komunikację SPI i zgodność ze standardowymi bibliotekami sterownika ST7735S.
