ProRock Ekran Dotykowy TFT 2.8" ILI9341 240×320 Arduino UNO R3

Wyświetlacz TFT 2.8" | Rozdzielczość 240×320 pikseli | Kontroler ILI9341 | Interfejs 8-bit równoległy | Dotyk rezystancyjny | Gniazdo microSD | Kompatybilny z Arduino UNO R3

ProRock 2.8 Inch ILI9341 TFT to moduł wyświetlacza kolorowego z zintegrowanym panelem dotykowym rezystancyjnym, zaprojektowany w formie nakładki shield dla Arduino UNO R3. Wyświetlacz wykorzystuje kontroler ILI9341 obsługujący orientację pionową i poziomą, dzięki czemu znajduje zastosowanie w graficznych interfejsach użytkownika, panelach sterowania oraz systemach monitoringu.

Moduł wyposażono w szybki ośmiobitowy interfejs równoległy, wbudowane przesuwniki poziomów logicznych oraz stabilizator napięcia umożliwiający pracę z pięciowoltową magistralą Arduino przy zachowaniu trójwoltowej logiki wyświetlacza. Gniazdo microSD umożliwia przechowywanie plików graficznych, czcionek oraz danych projektu.

Główne cechy

• Zintegrowany panel dotykowy: czterodrożkowy dotyk rezystancyjny pozwala na tworzenie interaktywnych interfejsów sterowanych dotykiem
• Kontroler ILI9341: układ obsługuje obrót orientacji ekranu programowo oraz wyświetlanie do sześćdziesięciu pięciu tysięcy kolorów w trybie RGB565
• Szybki interfejs równoległy: ośmiobitowa magistrala danych z liniami sterującymi zapewnia wysoką prędkość odświeżania obrazu

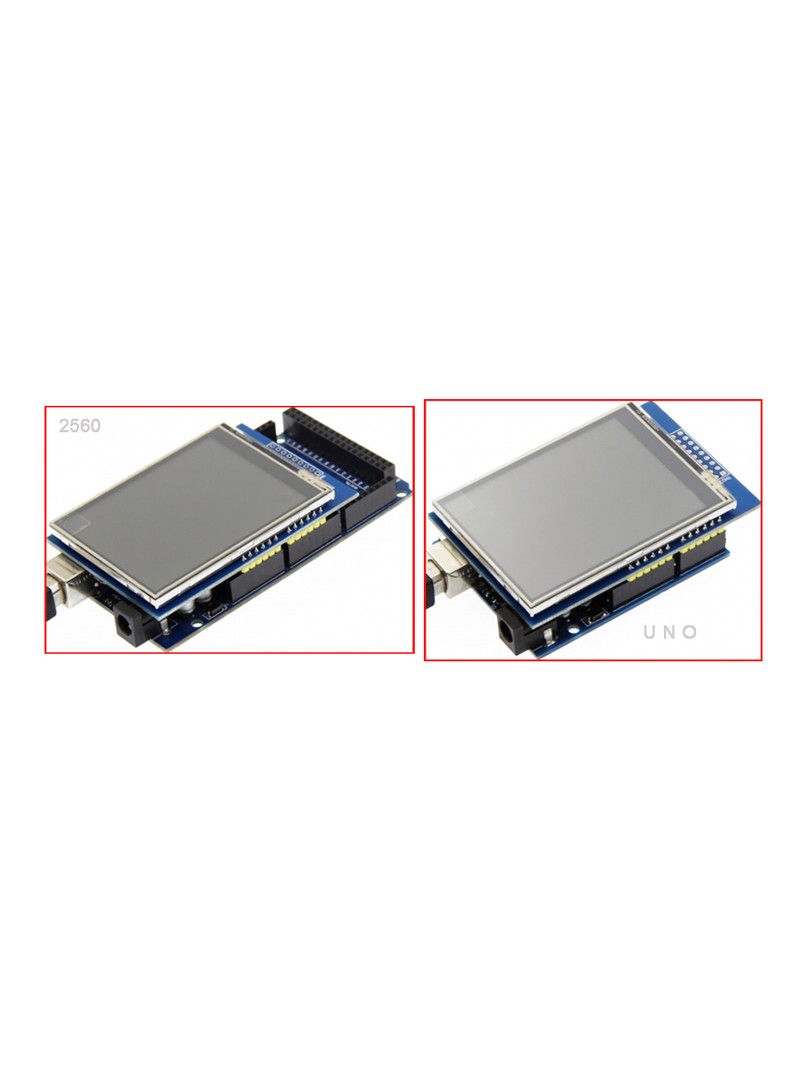

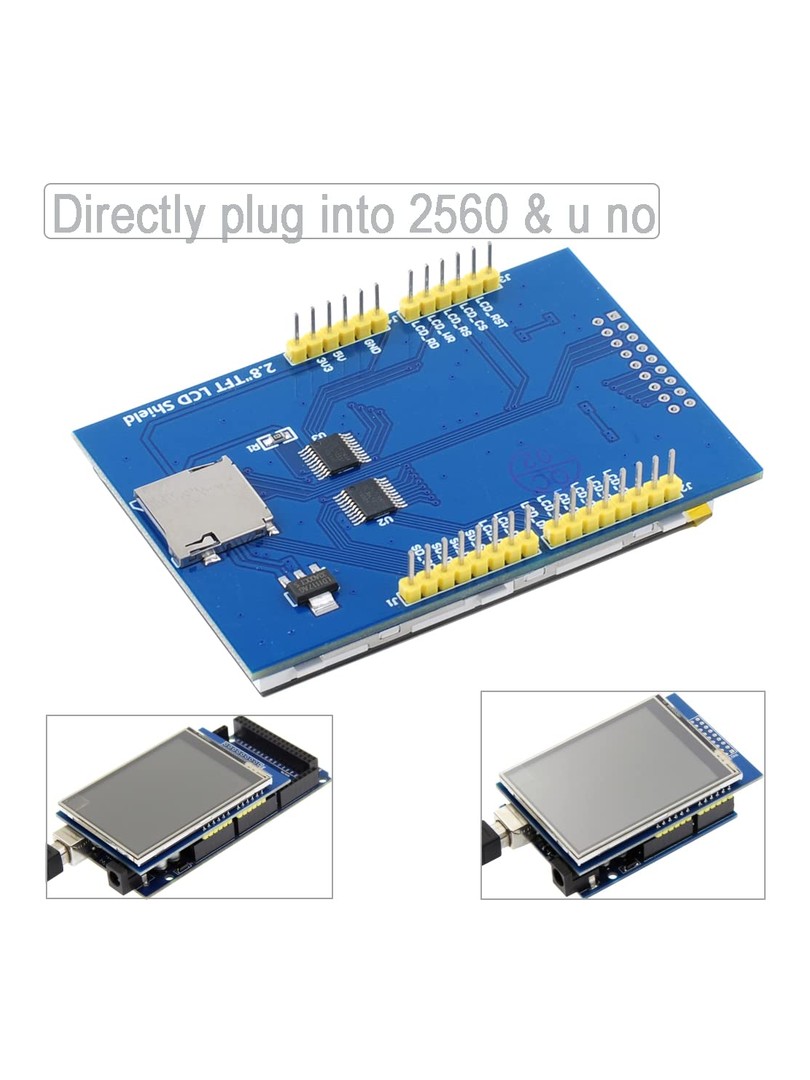

• Format shield Arduino UNO: moduł montuje się bezpośrednio na złączach Arduino UNO R3 bez konieczności lutowania przewodów
• Wbudowane gniazdo microSD: slot karty pamięci komunikujący się przez interfejs SPI umożliwia przechowywanie zasobów graficznych i plików projektu
• Przesuwniki poziomów: wbudowane układy poziomu logicznego zabezpieczają trójwoltową logikę wyświetlacza przy pracy z pięciowoltowymi pinami Arduino

Zasada działania

Wyświetlacz komunikuje się z mikrokontrolerem przez ośmiobitową magistralę równoległą w standardzie 8080. Kontroler ILI9341 odbiera komendy i dane pikseli przez linie LCD_D0–D7, synchronizowane sygnałami zapisu i odczytu. Linia LCD_RS rozróżnia przesyłanie komend konfiguracyjnych od danych obrazu. Panel dotykowy rezystancyjny generuje sygnały analogowe odczytywane przez wejścia mikroklontrolera, pozwalając określić współrzędne punktu dotyku. Gniazdo microSD działa niezależnie przez interfejs SPI, umożliwiając odczyt plików graficznych bez zajmowania magistrali wyświetlacza.

Specyfikacja techniczna

• Przekątna ekranu: 2.8 cala
• Typ wyświetlacza: TFT LCD z dotykiem rezystancyjnym
• Rozdzielczość panelu: 240 × 320 pikseli
• Kontroler wyświetlacza: ILI9341
• Interfejs wyświetlacza: 8-bit równoległy (standard 8080)
• Napięcie zasilania: 5 V (przez złącze Arduino UNO)
• Poziomy logiczne: logika TFT 3.3 V (z wbudowanymi przesuwnikami)
• Głębia kolorów: do 262 K kolorów (kontroler), typowo RGB565 (65 K)
• Typ dotyku: rezystancyjny czterodrożkowy

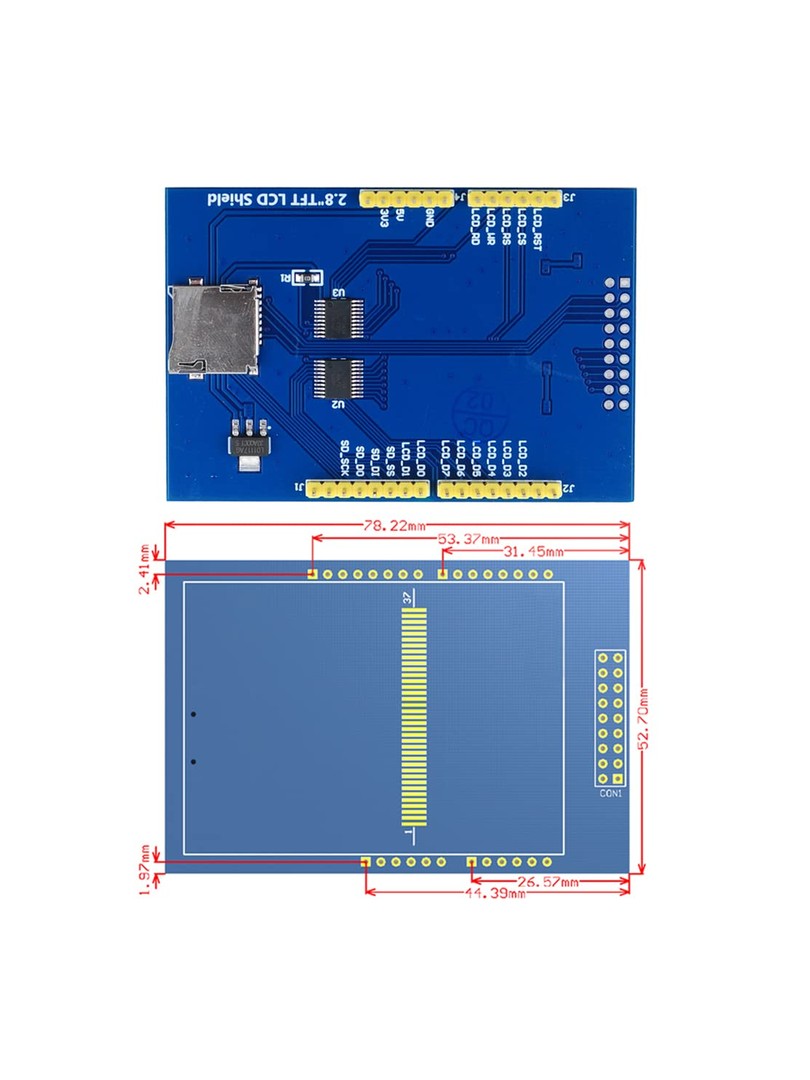

• Wymiary modułu: ok. 71 × 52 × 7 mm

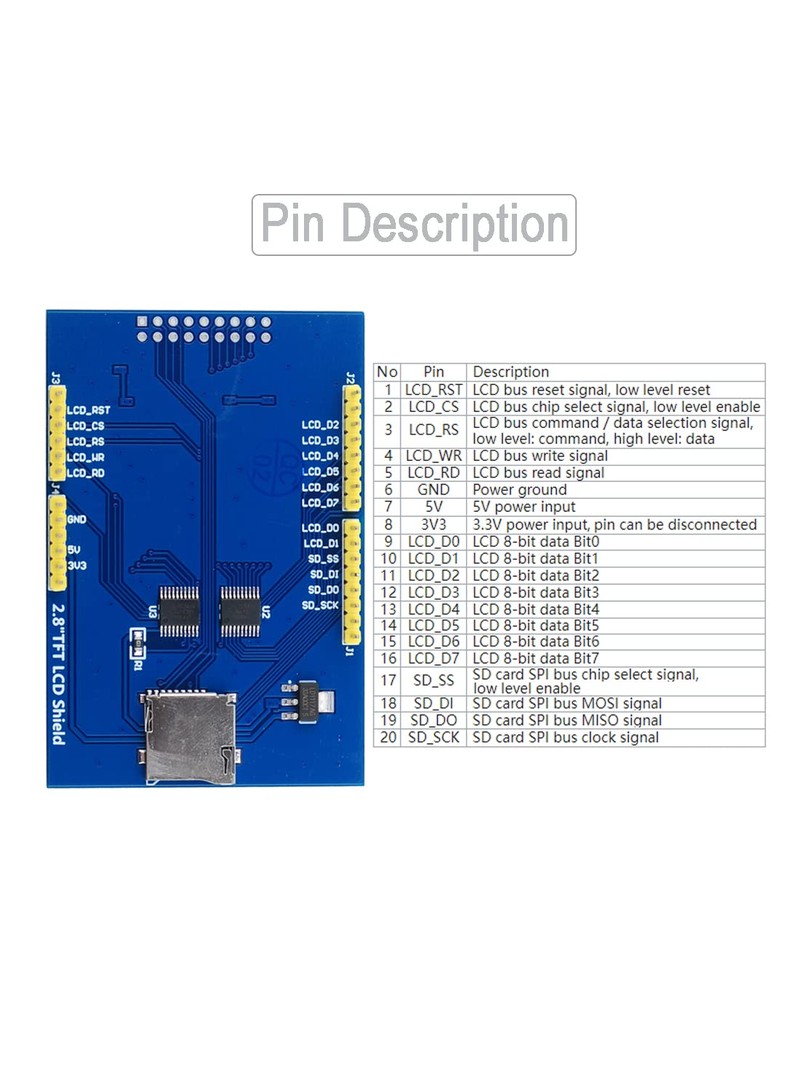

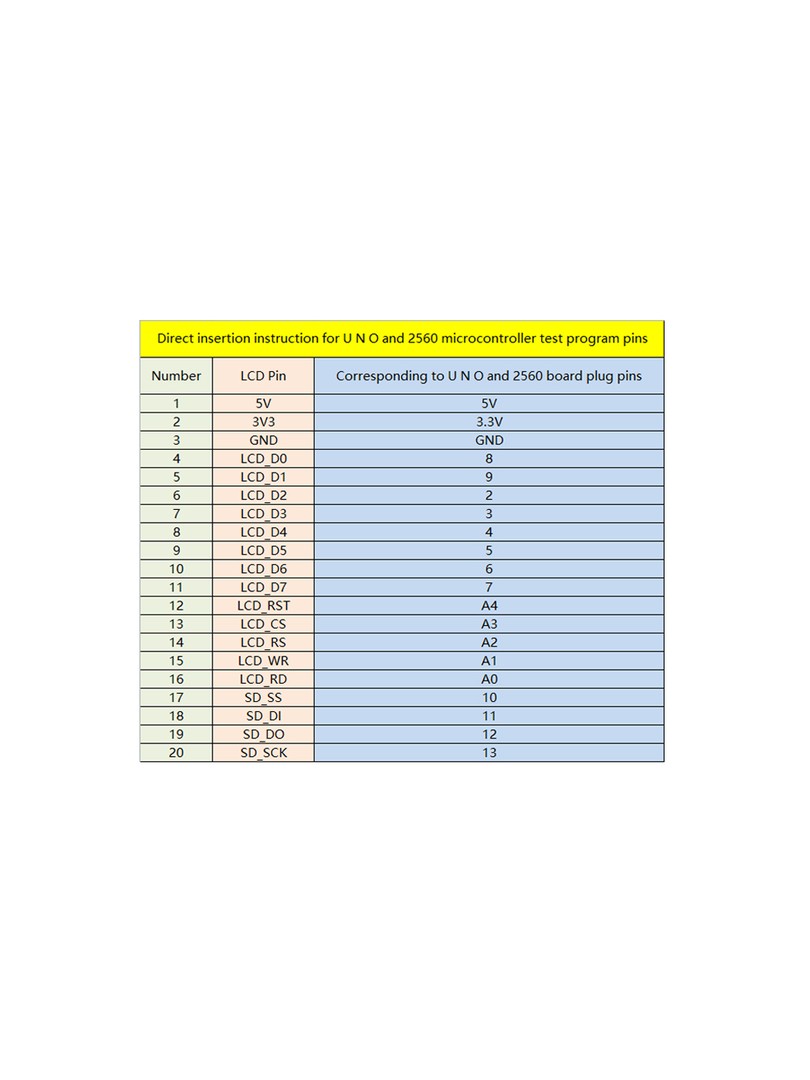

Wyprowadzenia (Pinout)

• LCD_RST: reset wyświetlacza
• LCD_CS: wybór układu wyświetlacza
• LCD_RS (D/C): wybór trybu komenda/dane
• LCD_WR: sygnał zapisu
• LCD_RD: sygnał odczytu
• LCD_D0–D7: ośmiobitowa magistrala danych
• SD_*: linie SPI karty microSD (CS/DI/DO/SCK, jeśli obecne)

Uwagi

• Moduł wykorzystuje dotyk rezystancyjny, nie pojemnościowy.
• Dokładne połączenia panelu dotykowego oraz obecność gniazda microSD mogą się różnić w zależności od rewizji płytki.
• Karta microSD nie jest dołączona do zestawu.

Typowe zastosowania

• Graficzne interfejsy użytkownika dla Arduino
• Panele sterowania z obsługą dotyku
• Dashboardy i systemy monitorowania
• Wbudowane panele kontrolne
• Instrumenty DIY i urządzenia pomiarowe

Zawartość zestawu

• 1 × Moduł wyświetlacza TFT 2.8" ILI9341 z dotykiem rezystancyjnym i gniazdem microSD w formacie shield Arduino UNO R3

ProRock 2.8 Inch ILI9341 TFT Full-Color Touch Screen Module to praktyczne rozwiązanie dla projektów wymagających graficznego interfejsu użytkownika z obsługą dotyku i możliwością przechowywania zasobów na karcie pamięci. Moduł montuje się bezpośrednio na Arduino UNO R3, umożliwiając szybkie prototypowanie rozbudowanych systemów embedded z interfejsem graficznym.
