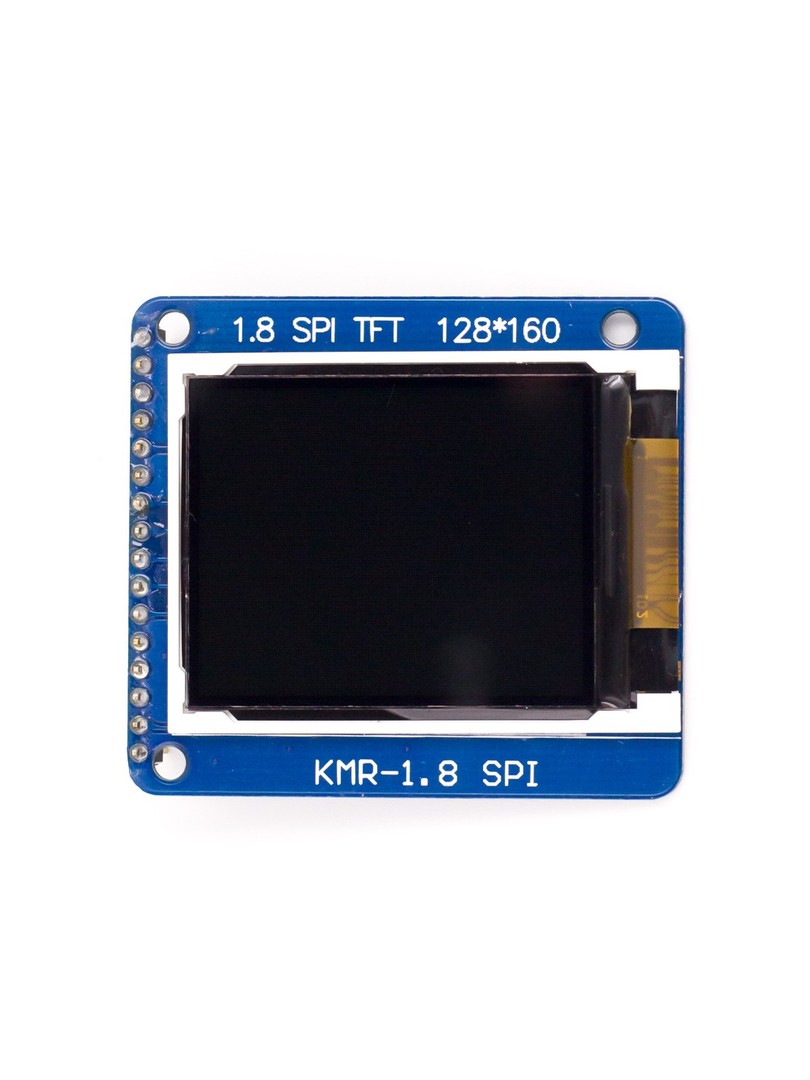

Moduł LCD TFT ProRock to kompaktowy kolorowy wyświetlacz o przekątnej półtora cala, przeznaczony do projektów z mikrokontrolerami i systemami wbudowanymi. Wyświetlacz komunikuje się poprzez interfejs szeregowy SPI i jest sterowany przez układ ILI9163. Moduł jest zamontowany na płytce PCB wyposażonej w regulator napięcia, co umożliwia bezpośrednie zasilanie napięciem pięciu woltów przy jednoczesnej ochronie matrycy TFT.

Rozwiązanie skierowane jest do konstruktorów realizujących projekty wymagające niewielkiego kolorowego ekranu bez funkcji dotykowej. Moduł jest kompatybilny ze środowiskiem Arduino oraz innymi platformami mikrokontrolerów obsługujących komunikację SPI.

Główne cechy

Kompaktowa matryca TFT: kolorowy wyświetlacz o przekątnej półtora cala zapewniający wizualizację danych w projektach embedded

Interfejs szeregowy SPI: komunikacja wykorzystująca ograniczoną liczbę linii sygnałowych, co upraszcza połączenia z mikrokontrolerem

Sterownik ILI9163: popularny kontroler obsługiwany przez biblioteki graficzne dla Arduino i innych platform

Wbudowany regulator napięcia: płytka PCB zawiera przetwornicę umożliwiającą zasilanie modułu napięciem pięciu woltów

Moduł bez panelu dotykowego: rozwiązanie przeznaczone wyłącznie do wyświetlania informacji

Montaż na płytce PCB: gotowy moduł ułatwiający integrację z projektami elektronicznymi

Zasada działania

Wyświetlacz komunikuje się z mikrokontrolerem poprzez czteroprzewodowy interfejs SPI, w którym linie SCK i SDA obsługują synchroniczną transmisję danych, linia CS wybiera układ, a linia AO określa czy przesyłane bajty stanowią dane graficzne czy komendy sterujące. Sterownik ILI9163 odbiera komendy oraz dane pikseli i steruje matrycą TFT zgodnie z protokołem SPI. Wbudowany na płytce regulator obniża napięcie zasilające z pięciu do trzech woltów, chroniąc matryc przed uszkodzeniem. Podświetlenie LED wymaga ograniczenia prądu poprzez rezystor szeregowy o wartości dobieranej do napięcia zasilania.

Specyfikacja techniczna

Przekątna wyświetlacza: 1.8"

Typ matrycy: TFT LCD

Rozdzielczość: 128 × 160 pikseli

Interfejs komunikacyjny: SPI (port szeregowy)

Układ sterujący: ILI9163

Panel dotykowy: brak

Napięcie zasilania matrycy TFT: 2.8 – 3.3 V

Napięcie wejściowe modułu: 5 V (obsługiwane przez wbudowany regulator 3V)

Maksymalne napięcie podświetlenia LED: 3.2 V

Rezystor ograniczający prąd podświetlenia przy zasilaniu 3.3 V: 5 Ω

Rezystor ograniczający prąd podświetlenia przy zasilaniu 5 V: 25 Ω

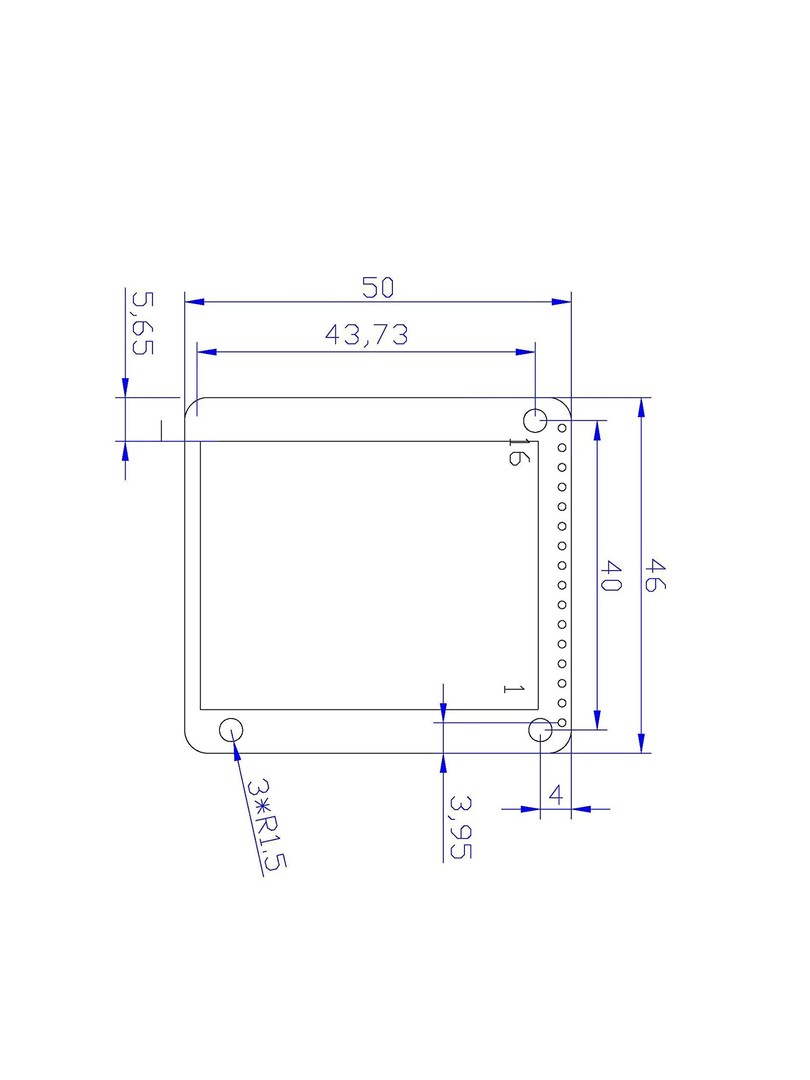

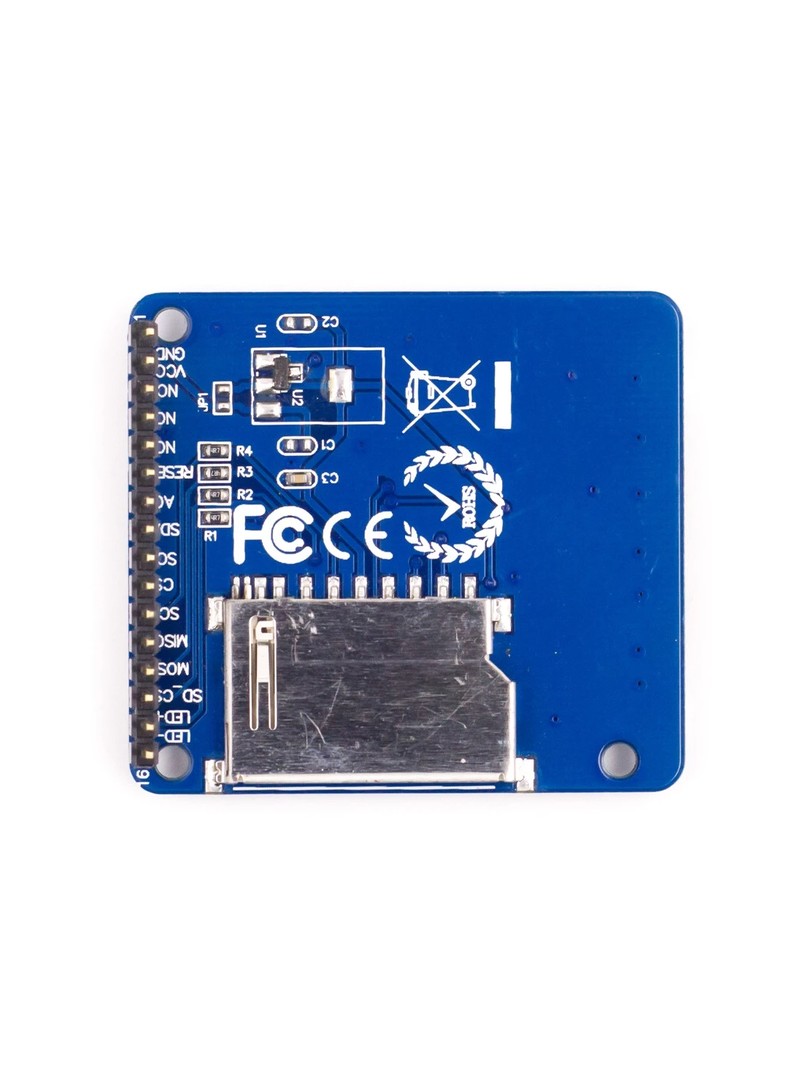

Wyprowadzenia (Pinout)

CS: wybór układu (Chip Select)

AO: wybór trybu dane/komendy (Data/Command select)

SDA: linia danych SPI

SCK: sygnał zegara SPI

RST: reset modułu

Uwagi

Nie należy zasilać matrycy TFT bezpośrednio napięciem pięciu woltów.

Moduły montowane na płytce PCB posiadają wbudowany regulator trzech woltów zapewniający bezpieczną pracę.

Podświetlenie wymaga zastosowania odpowiedniego rezystora ograniczającego prąd.

Typowe zastosowania

Projekty wyświetlaczy dla platform Arduino

Interfejsy użytkownika w systemach wbudowanych

Prototypowanie urządzeń elektronicznych

Przenośne przyrządy pomiarowe i wskaźniki

Zawartość zestawu

1 × Moduł LCD TFT 1.8" SPI ILI9163 128×160 na płytce PCB

Moduł LCD TFT ProRock stanowi praktyczne rozwiązanie do kompaktowych aplikacji embedded, łącząc komunikację SPI, matrycę o rozdzielczości sto dwadzieścia osiem na sto sześćdziesiąt pikseli oraz montaż na płytce PCB z wbudowanym regulatorem napięcia.
