ProRock LCD TFT Touch Shield 2.4" 240×320 ILI9341 UNO R3 / MEGA2560

Wyświetlacz TFT 2.4" | Rozdzielczość 240×320 | Kontroler ILI9341 | Panel dotykowy rezystancyjny | Interfejs równoległy 8-bit | Slot microSD | Arduino UNO R3 / MEGA2560

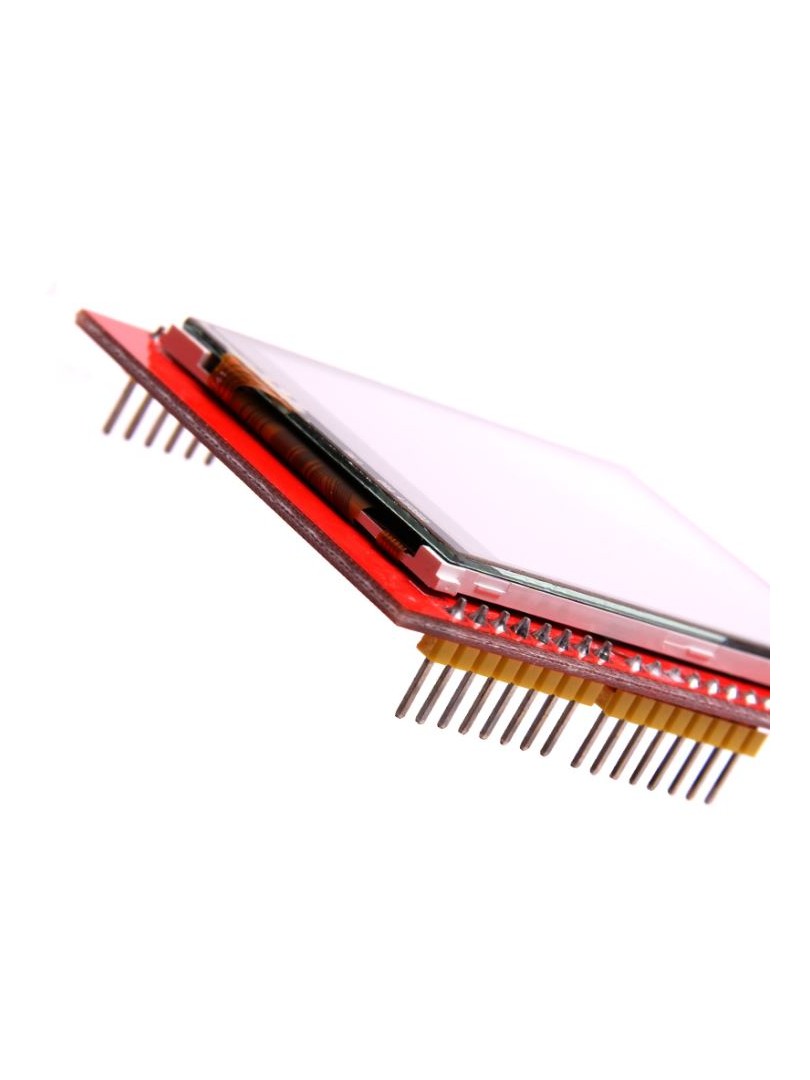

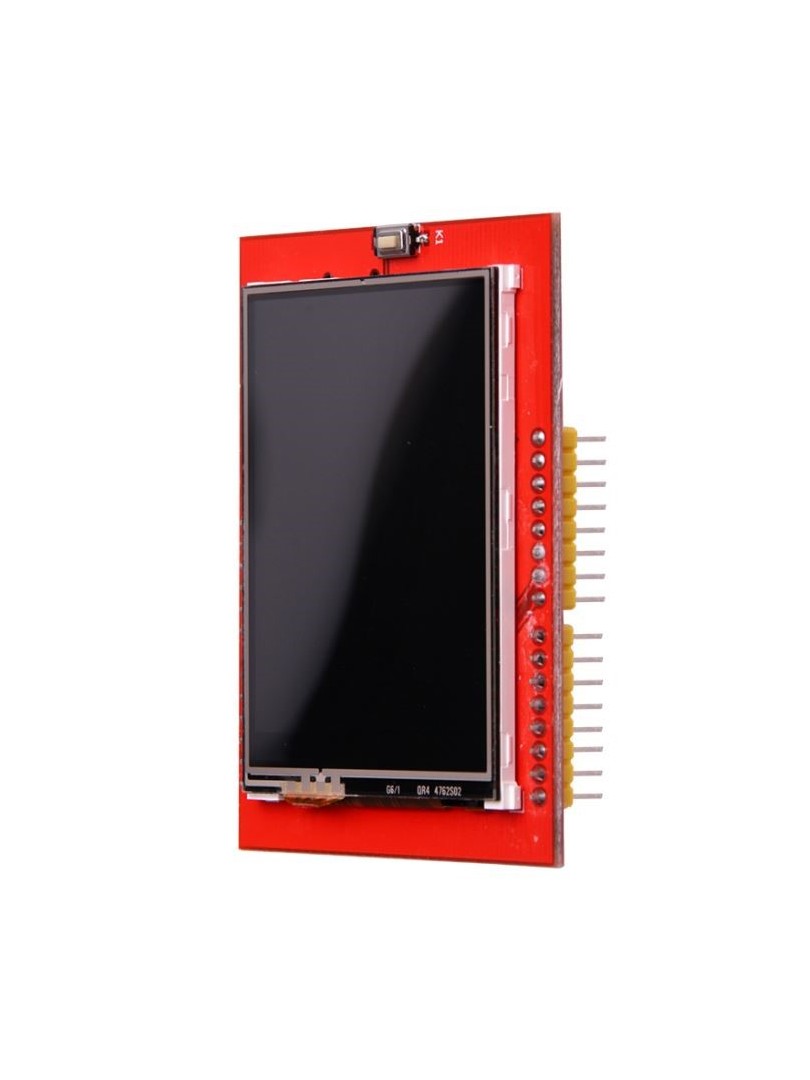

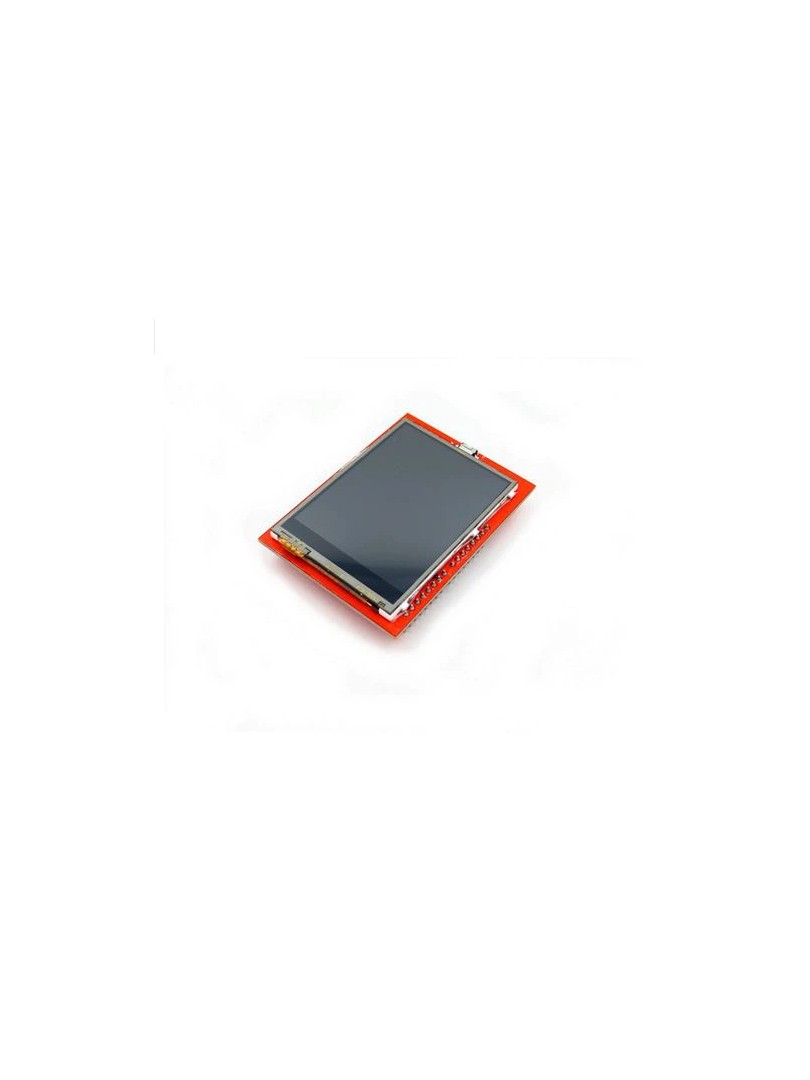

ProRock 2.4 Inch TFT Touch Screen Shield to kolorowy wyświetlacz LCD z dotykowym panelem rezystancyjnym, zaprojektowany jako nakładka shield do Arduino UNO R3 oraz MEGA2560. Moduł łączy funkcję wyświetlacza oraz interfejsu dotykowego w jednej kompaktowej płytce, umożliwiając tworzenie graficznych interfejsów użytkownika bezpośrednio na platformie Arduino.

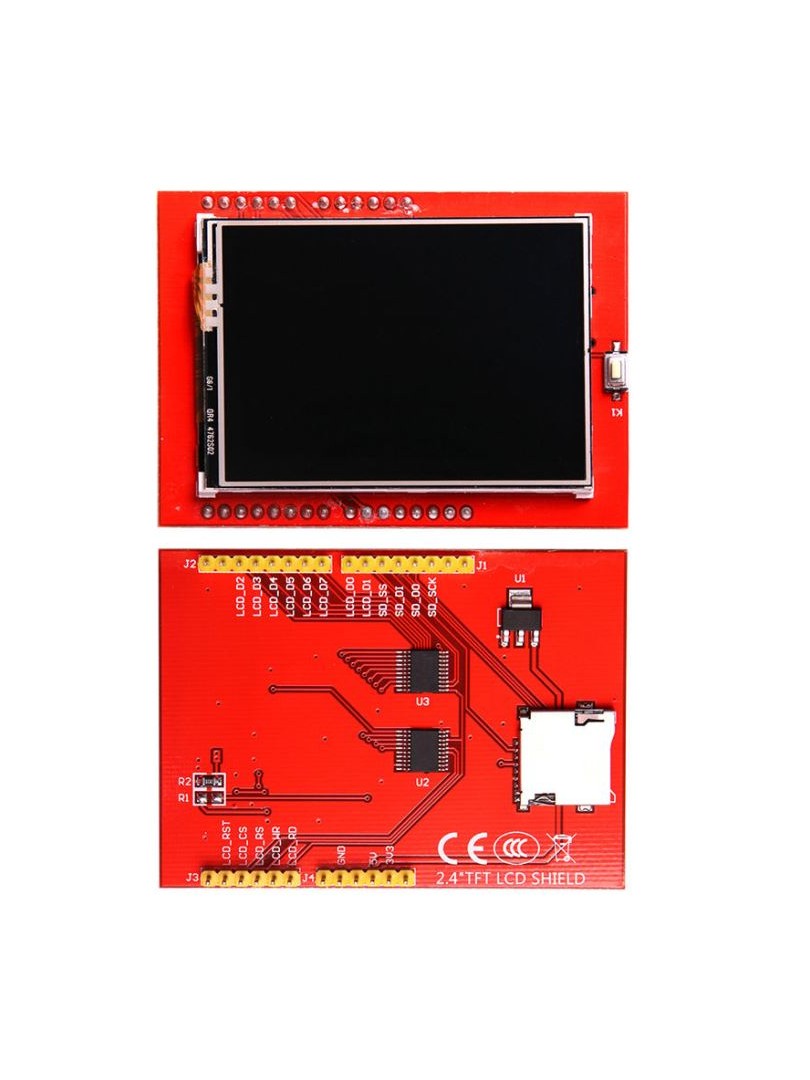

Shield wykorzystuje szybki interfejs równoległy 8-bitowy do komunikacji z kontrolerem wyświetlacza, zapewniając wyższą przepustowość danych niż standardowe połączenie SPI. Moduł wyposażono w regulator napięcia 3.3V zasilający logikę wyświetlacza oraz slot microSD do przechowywania danych. Płytka współpracuje bezpośrednio z pinami UNO R3 i MEGA2560.

Główne cechy

• Wyświetlacz i dotyk w jednym module: kolorowy ekran TFT z wbudowanym panelem dotykowym rezystancyjnym
• Kontroler ILI9341: sprawdzony układ sterujący z obsługą wielu bibliotek Arduino
• Interfejs równoległy: szybka komunikacja 8-bitowa zapewniająca płynniejsze odświeżanie obrazu
• Panel dotykowy czteroprzewodowy: obsługa dotyku rysika oraz nacisku palcem
• Wbudowany regulator napięcia: zasilanie logiki wyświetlacza napięciem 3.3V przy pracy z płytkami Arduino 5V
• Podświetlenie LED: białe podświetlenie ekranu
• Slot microSD: interfejs SPI do zewnętrznego przechowywania danych graficznych lub logów
• Format shield: bezpośrednie podłączenie do złączy UNO R3 i MEGA2560 bez dodatkowych przewodów

Zasada działania

Wyświetlacz komunikuje się z mikrokontrolerem przez równoległy interfejs 8-bitowy oraz linie sterujące. Kontroler ILI9341 odbiera dane pikseli i polecenia z Arduino, zarządzając odświeżaniem ekranu oraz renderowaniem obrazu. Panel dotykowy rezystancyjny działa jako warstwa nacisku – przy dotyku zmienia się rezystancja w dwóch osiach, co pozwala na odczyt współrzędnych XY. Arduino odczytuje współrzędne przez dedykowane piny i interpretuje je jako pozycję dotyku. Slot microSD wykorzystuje osobny interfejs SPI, umożliwiając odczyt plików graficznych lub zapis danych z aplikacji.

Specyfikacja techniczna

• Przekątna wyświetlacza: 2.4 cala
• Typ wyświetlacza: TFT LCD z panelem dotykowym rezystancyjnym
• Rozdzielczość: 240 × 320 pikseli
• Kontroler wyświetlacza: ILI9341
• Głębia kolorów: do 18-bit (typowo RGB565 / 16-bit / 65K kolorów w bibliotekach Arduino)
• Interfejs wyświetlacza: 8-bitowy równoległy + linie sterujące
• Interfejs microSD: SPI (karta microSD nie jest dołączona)
• Poziom logiczny: 3.3V po stronie TFT (kompatybilność z Arduino 5V zapewniona przez projekt shield)
• Typ panelu dotykowego: rezystancyjny 4-przewodowy
• Podświetlenie: białe LED
• Zasilanie wyświetlacza: regulator 3.3V wbudowany na płytce
• Kompatybilność: Arduino UNO R3, Arduino MEGA2560, płytki z kompatybilnymi złączami UNO/MEGA R3

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• Karta microSD nie jest dołączona do zestawu.
• Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

• Graficzne interfejsy użytkownika w projektach Arduino
• Dotykowe menu i panele sterowania
• Samodziałowe przyrządy pomiarowe z wyświetlaczem
• Systemy kontroli i monitorowania z interfejsem dotykowym

Zawartość zestawu

• 1 × Shield z wyświetlaczem TFT LCD 2.4" 240×320 i panelem dotykowym

ProRock 2.4 Inch TFT Touch Screen Shield umożliwia szybkie dodanie kolorowego wyświetlacza i dotykowego interfejsu do projektów opartych na Arduino UNO R3 lub MEGA2560. Zastosowanie równoległego interfejsu 8-bitowego oraz kontrolera ILI9341 zapewnia responsywną obsługę grafiki i plynne odświeżanie ekranu w aplikacjach interaktywnych.
