Moduł ProRock to kolorowy ekran TFT o przekątnej trzech i dwóch dziesiątych cala wyposażony w zintegrowany panel dotykowy rezystancyjny. Urządzenie przeznaczone jest do pracy w systemach wbudowanych oraz projektach elektroniki DIY opartych na mikrokontrolerach Arduino, ESP32, STM32 i Raspberry Pi. Komunikacja odbywa się poprzez interfejs SPI, co ogranicza liczbę wykorzystywanych pinów w porównaniu z modułami równoległymi.

Wyświetlacz zapewnia obsługę kolorów szesnastobitowych i współpracuje ze standardowymi bibliotekami graficznymi. Panel dotykowy wykorzystuje osobny kontroler SPI umożliwiający realizację interfejsów użytkownika, paneli sterujących oraz systemów interaktywnych. Moduł obsługuje zarówno wyświetlanie grafiki jak i rejestrację dotyku za pomocą dołączonego rysika.

Główne cechy

Interfejs SPI: komunikacja szeregowa redukująca zapotrzebowanie na piny mikrokontrolera

Kontroler ILI9341: układ sterownika kompatybilny z popularnymi bibliotekami graficznymi

Dotyk rezystancyjny: panel reagujący na nacisk umożliwiający obsługę za pomocą rysika lub palca

Osobne linie CS: niezależne sterowanie wyświetlaczem i panelem dotykowym na wspólnej szynie SPI

Podświetlenie LED: białe podświetlenie zapewniające czytelność wyświetlanego obrazu

Szerokie wsparcie programowe: kompatybilność z bibliotekami graficznymi dla różnych platform sprzętowych

Specyfikacja techniczna

Przekątna ekranu: 3.2 cala

Rozdzielczość: 240 × 320 pikseli

Typ wyświetlacza: TFT LCD z dotykiem rezystancyjnym

Format koloru: RGB565 (65 536 kolorów)

Kontroler wyświetlacza: ILI9341 lub kompatybilny

Interfejs wyświetlacza: SPI

Interfejs dotyku: SPI (osobny kontroler)

Aktywny obszar wyświetlania: ok. 48.6 × 64.8 mm

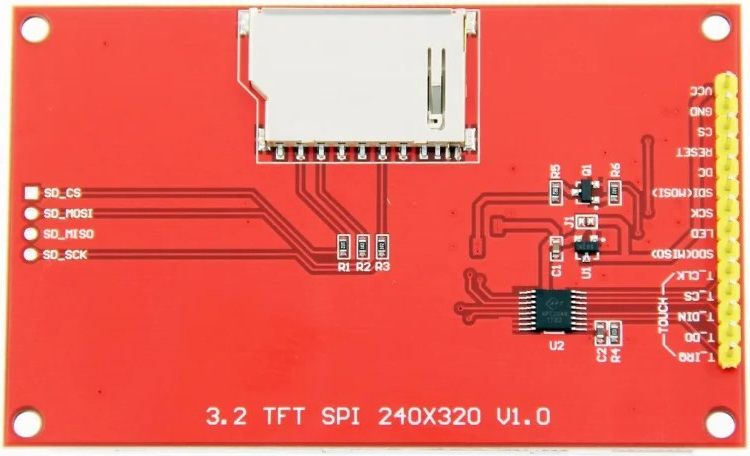

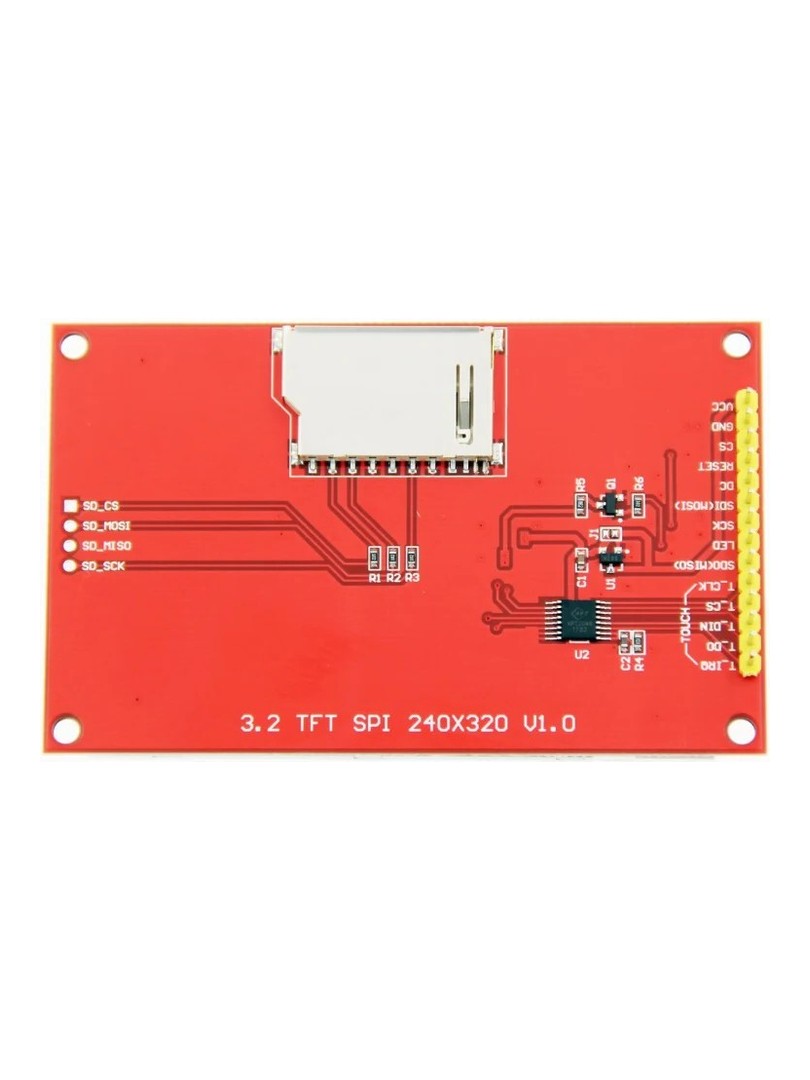

Wymiary modułu PCB: ok. 55.04 × 89.3 mm

Typ podświetlenia: białe LED

Pobór mocy: ok. 0.72 W (typowo)

Temperatura pracy: −20°C do +60°C

Temperatura przechowywania: −30°C do +70°C

Kompatybilność: Arduino, ESP32, STM32, Raspberry Pi, inne mikrokontrolery z interfejsem SPI

Uwagi

Wymagania dotyczące poziomu logicznego mogą różnić się w zależności od wersji modułu – wiele wersji wykorzystuje logikę 3.3V.

Wyświetlacz i panel dotykowy współdzielą magistralę SPI z oddzielnymi liniami wyboru układu (CS).

Przypisanie pinów SPI i okablowanie zależą od platformy docelowego mikrokontrolera.

Typowe zastosowania

Graficzne interfejsy użytkownika w systemach wbudowanych

Panele sterujące i monitorujące dla projektów Arduino i ESP32

Interaktywne pulpity pomiarowe z obsługą dotyku

Systemy sterowania automatyką domową z wizualizacją

Urządzenia przenośne wymagające kompaktowego wyświetlacza dotykowego

Zawartość zestawu

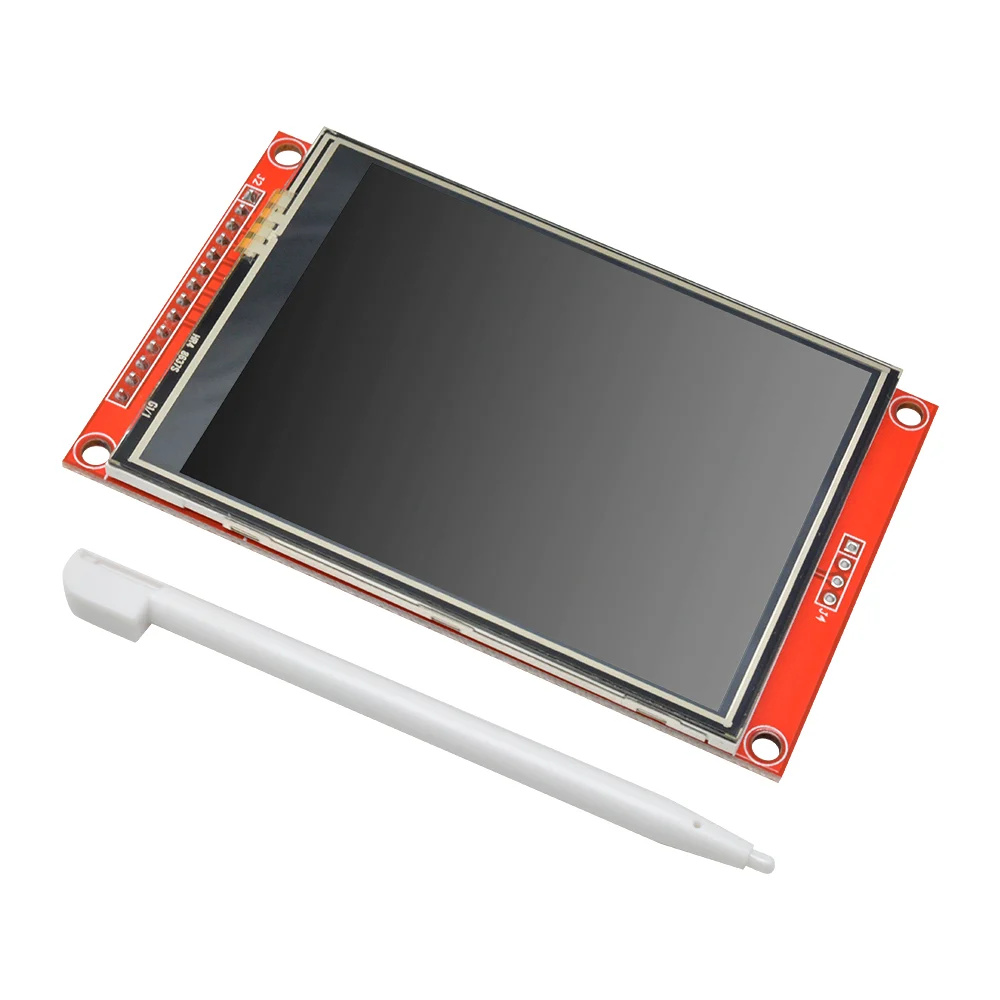

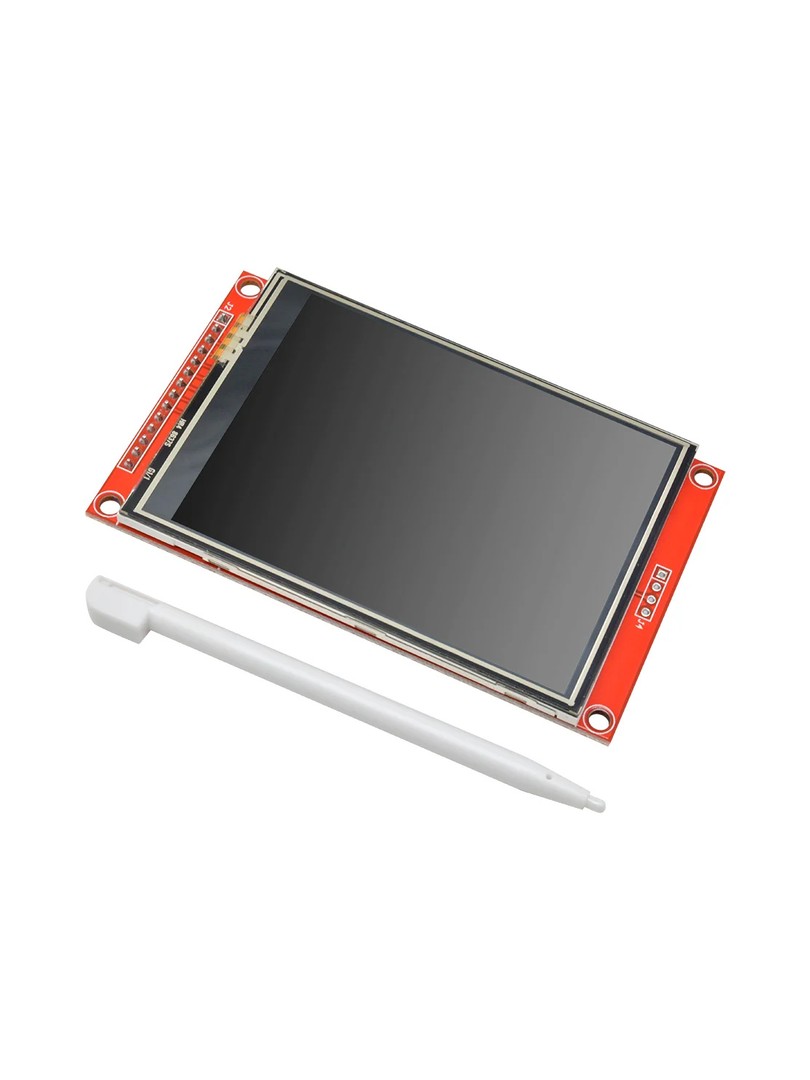

1 × Moduł ekranu dotykowego TFT SPI 3.2" 240×320

1 × Rysik

Moduł ProRock stanowi zestaw komponentów wyświetlacza łączące ekran TFT, komunikację SPI oraz panel dotykowy rezystancyjny przeznaczony do tworzenia interaktywnych aplikacji wbudowanych. Układ nadaje się do realizacji projektów wymagających zarówno prezentacji danych graficznych jak i rejestracji zdarzeń dotykowych.
