Moduł ProRock TFT SPI 2.8" to kolorowy wyświetlacz przeznaczony do projektów z mikrokontrolerami wymagających graficznego interfejsu użytkownika bez funkcji dotyku. Moduł wykorzystuje sterownik ILI9341V i komunikuje się za pomocą interfejsu SPI, co zmniejsza liczbę zajmowanych pinów mikrokontrolera w porównaniu z modułami równoległymi.

Wyświetlacz jest zasilany napięciem niskonapięciowym i wyposażony w podświetlenie LED. Znajduje zastosowanie w systemach wbudowanych, panelach monitorujących oraz w elektronice hobbystycznej i przemysłowej.

Główne cechy

Wyświetlacz TFT: kompaktowy panel pełnokolorowy do wyświetlania grafiki i tekstu

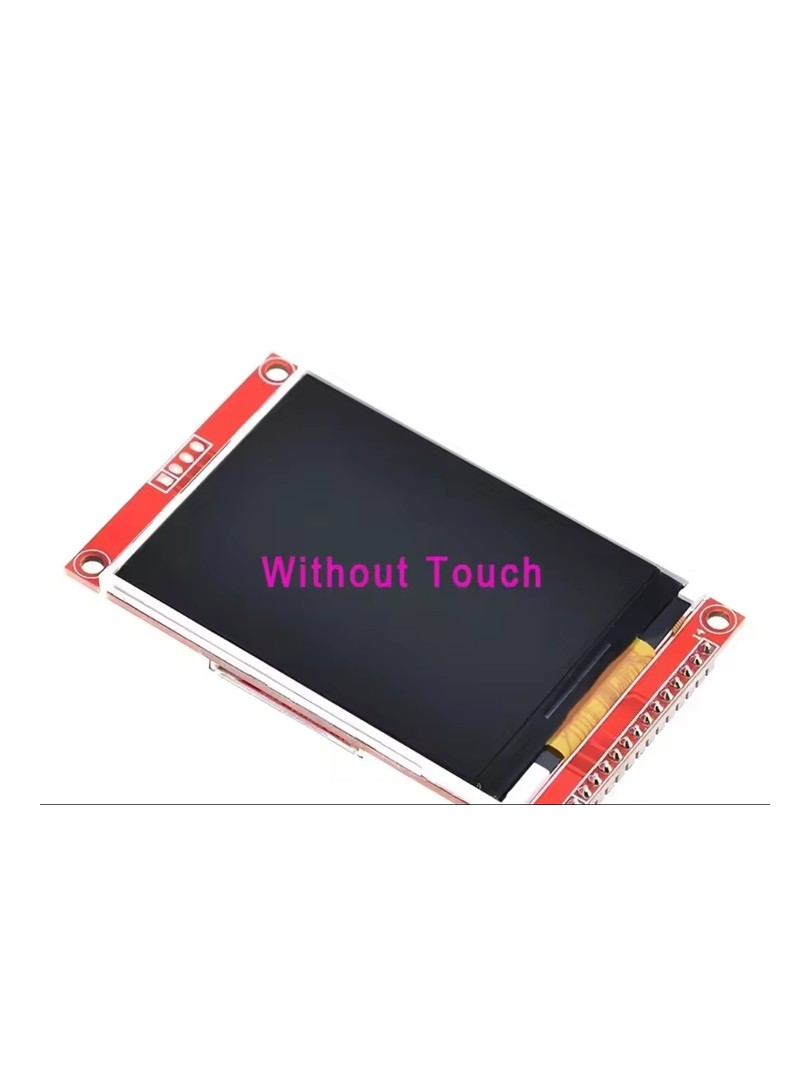

Wersja bez dotyku: moduł przeznaczony wyłącznie do wyświetlania informacji

Sterownik ILI9341V: układ kontrolera zapewniający obsługę grafiki kolorowej

Interfejs SPI: szeregowa magistrala danych z liniami sterującymi CS, DC i RST

Niskonapięciowa praca: zasilanie i logika dostosowane do systemów trójwoltowych

Podświetlenie LED: jasne oświetlenie matrycy z dedykowanym pinem sterującym

Specyfikacja techniczna

Przekątna wyświetlacza: 2.8 cala

Rozdzielczość: 240 × 320 pikseli

Sterownik: ILI9341V

Interfejs: SPI

Wymiary PCB: ok. 86.00 × 50.00 mm

Obszar aktywny: ok. 57.60 × 43.20 mm

Napięcie zasilania: IOVCC = VCC = 2.8V – 3.3V

Prąd podświetlenia: ok. 80 mA

Temperatura pracy: −20°C do +70°C

Temperatura przechowywania: −30°C do +80°C

Waga: ok. 48 g

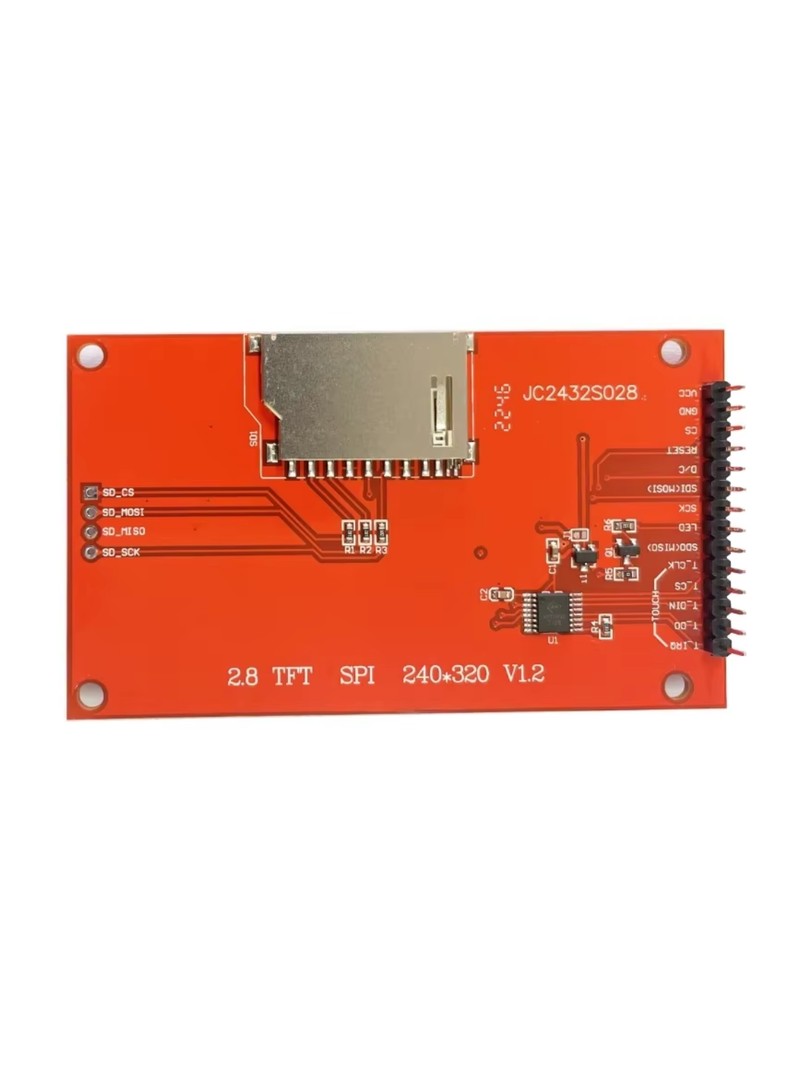

Wyprowadzenia (Pinout)

VCC: zasilanie 2.8V–3.3V

GND: masa

CS: wybór układu LCD (aktywny stan niski)

RESET: reset LCD (aktywny stan niski)

D/C: wybór trybu dane/komendy (0 = komenda, 1 = dane)

SDI (MOSI): wejście danych SPI

SCK: zegar SPI

LED: sterowanie podświetleniem (zależne od wersji PCB)

SDO (MISO): wyjście danych SPI (opcjonalne, zależne od wersji PCB)

Uwagi

Moduł nie zawiera panelu dotykowego.

Poziomy logiczne i zasilanie wynoszą 2.8V–3.3V. Mikrokontrolery pięciowoltowe mogą wymagać zastosowania konwerterów poziomów logicznych.

Zachowanie podświetlenia oraz dostępność linii MISO mogą różnić się w zależności od partii produkcyjnej.

Typowe zastosowania

Graficzne interfejsy użytkownika w systemach wbudowanych

Panele monitorujące i wskaźniki

Samodzielnie budowane przyrządy pomiarowe

Elektronika przemysłowa i hobbystyczna

Zawartość zestawu

1 × Moduł wyświetlacza TFT ProRock 2.8" SPI ILI9341V

Moduł ProRock TFT 2.8" SPI to działający rozwiązanie dla projektów wymagających niskonapięciowego wyświetlacza kolorowego z interfejsem szeregowym SPI i jasnymi parametrami świetlnymi.
