Moduł RFID RC522 oparty na chipie MFRC-522 umożliwia dodanie funkcji bezprzewodowej identyfikacji radiowej do projektów elektronicznych. Zestaw zawiera moduł czytnika, kartę dostępową S50 oraz brelok kluczowy, co pozwala na natychmiastowe rozpoczęcie testów i implementacji systemów kontroli dostępu.

Urządzenie komunikuje się z mikrokontrolerem przez interfejs SPI i obsługuje transpondery zgodne ze standardem ISO14443A. Moduł wspiera algorytm szyfrowania CRYPTO1 wykorzystywany w produktach MIFARE oraz umożliwia dwukierunkową transmisję danych z prędkością do 424 kbit/s.

Główne cechy

Interfejs SPI: komunikacja z mikrokontrolerem przez czteroprzewodowy interfejs szeregowy

Obsługa standardu ISO14443A: kompatybilność z transponderami typu MIFARE

Szyfrowanie CRYPTO1: wsparcie dla algorytmu walidacji produktów MIFARE

Tryb niskiego poboru mocy: redukcja zużycia energii w stanie uśpienia

Dwukierunkowa transmisja: odczyt i zapis danych na kartach RFID

Gotowy zestaw startowy: zawiera moduł, kartę oraz brelok do natychmiastowego użycia

Zasada działania

Moduł RC522 generuje pole elektromagnetyczne o częstotliwości 13.56 MHz. Po zbliżeniu karty lub breloka RFID do czytnika następuje indukcyjne zasilanie transpondera i wymiana danych przez modulację pola. Moduł obsługuje ramkowanie danych zgodne z ISO14443A, wykrywanie błędów oraz szyfrowanie CRYPTO1. Komunikacja z mikrokontrolerem odbywa się przez interfejs SPI, który przesyła komendy odczytu, zapisu i autoryzacji.

Specyfikacja techniczna

Typ produktu: moduł czytnika RFID

Układ scalony: MFRC-522 (RC522, China chip)

Częstotliwość pracy: 13.56 MHz

Napięcie zasilania: 3.3V DC

Prąd roboczy: 13–26 mA przy 3.3V DC

Prąd spoczynkowy: 10–13 mA przy 3.3V DC

Prąd w trybie uśpienia: < 80 µA

Prąd szczytowy: < 30 mA

Interfejs danych: SPI

Prędkość transmisji SPI: maksymalnie 10 Mbit/s

Prędkość transmisji dwukierunkowej: do 424 kbit/s

Obsługiwane typy kart: Mifare1 S50, Mifare1 S70, Mifare UltraLight, Mifare Pro, Mifare Desfire

Wymiary modułu: 40 mm × 60 mm

Temperatura pracy: −20°C do +80°C

Temperatura przechowywania: −40°C do +85°C

Wilgotność względna: 5% – 95%

Wyprowadzenia (Pinout)

VCC: wejście zasilania 3.3V DC

RST: reset modułu

GND: masa

MISO: wyjście danych SPI (Master In Slave Out)

MOSI: wejście danych SPI (Master Out Slave In)

SCK: sygnał zegarowy SPI

NSS: wybór urządzenia SPI (Slave Select)

IRQ: sygnał przerwania

Uwagi

Moduł zasilany jest napięciem 3.3V DC i komunikuje się przez interfejs SPI.

Zestaw wykorzystuje chip produkcji chińskiej; stałe jakości nie jest gwarantowana.

Producent nie zapewnia obsługi posprzedażowej dla tego produktu.

Typowe zastosowania

Prototypy systemów kontroli dostępu RFID

Projekty bezprzewodowej identyfikacji

Aplikacje rozwojowe z Arduino, Raspberry Pi i mikrokontrolerami PIC

Eksperymenty edukacyjne z technologią RFID

Zawartość zestawu

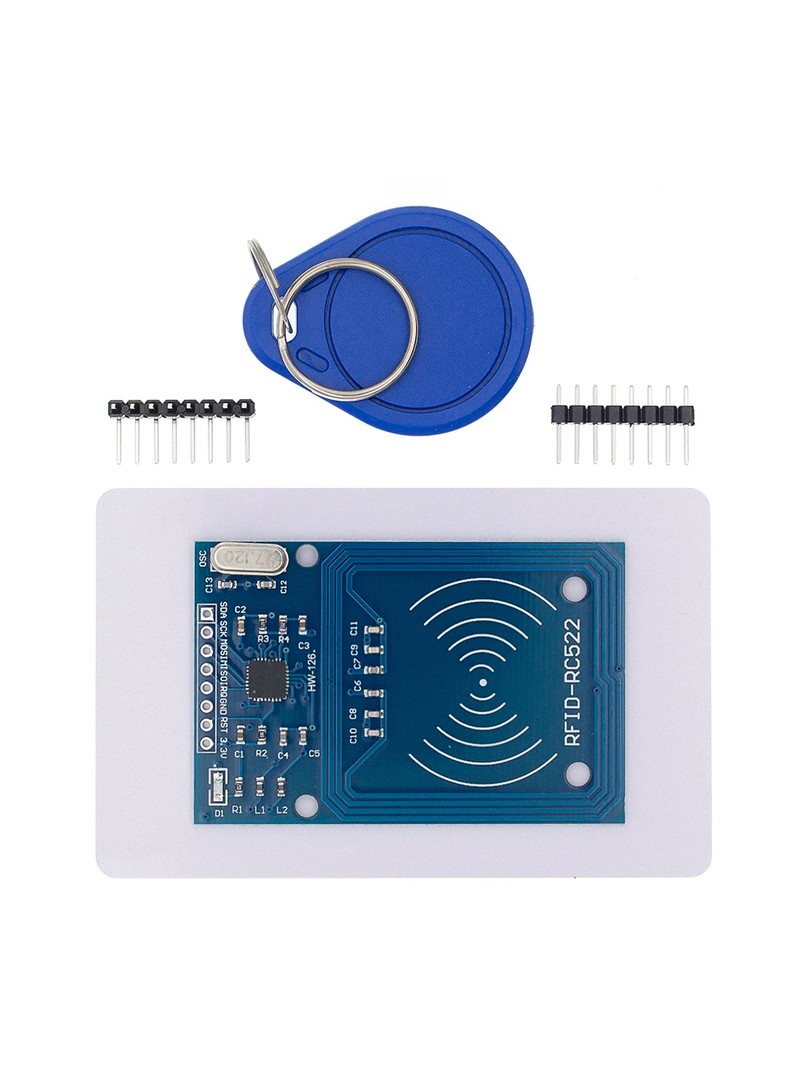

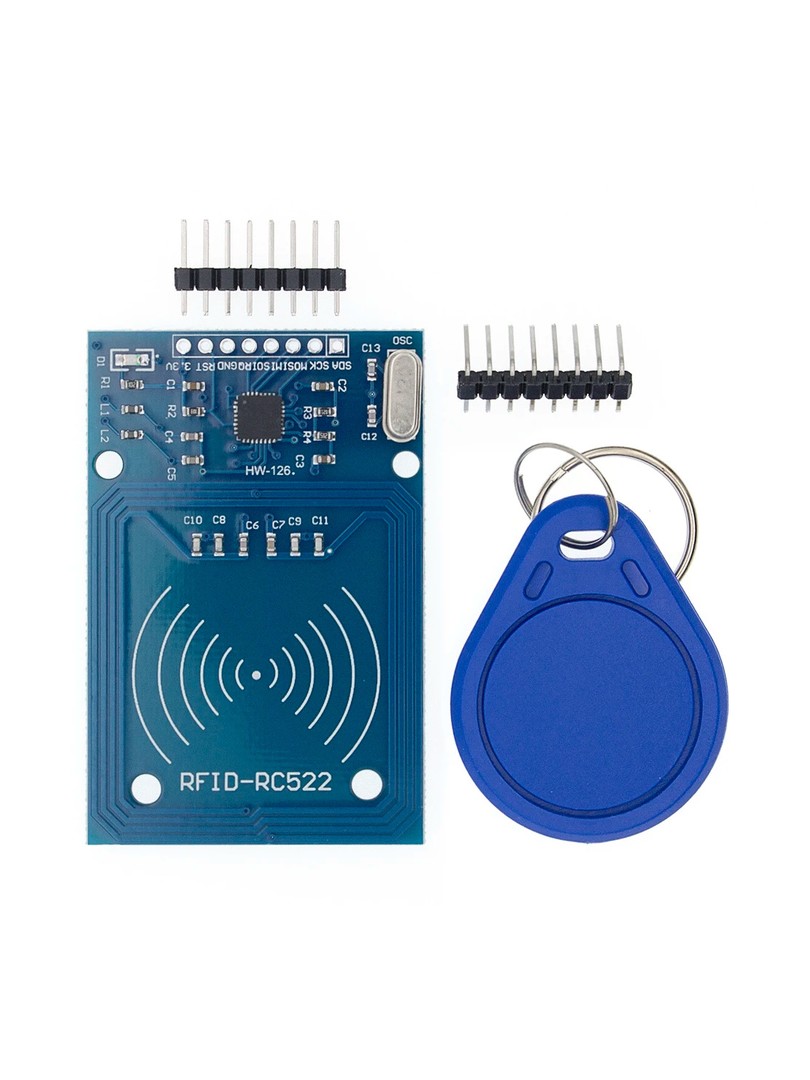

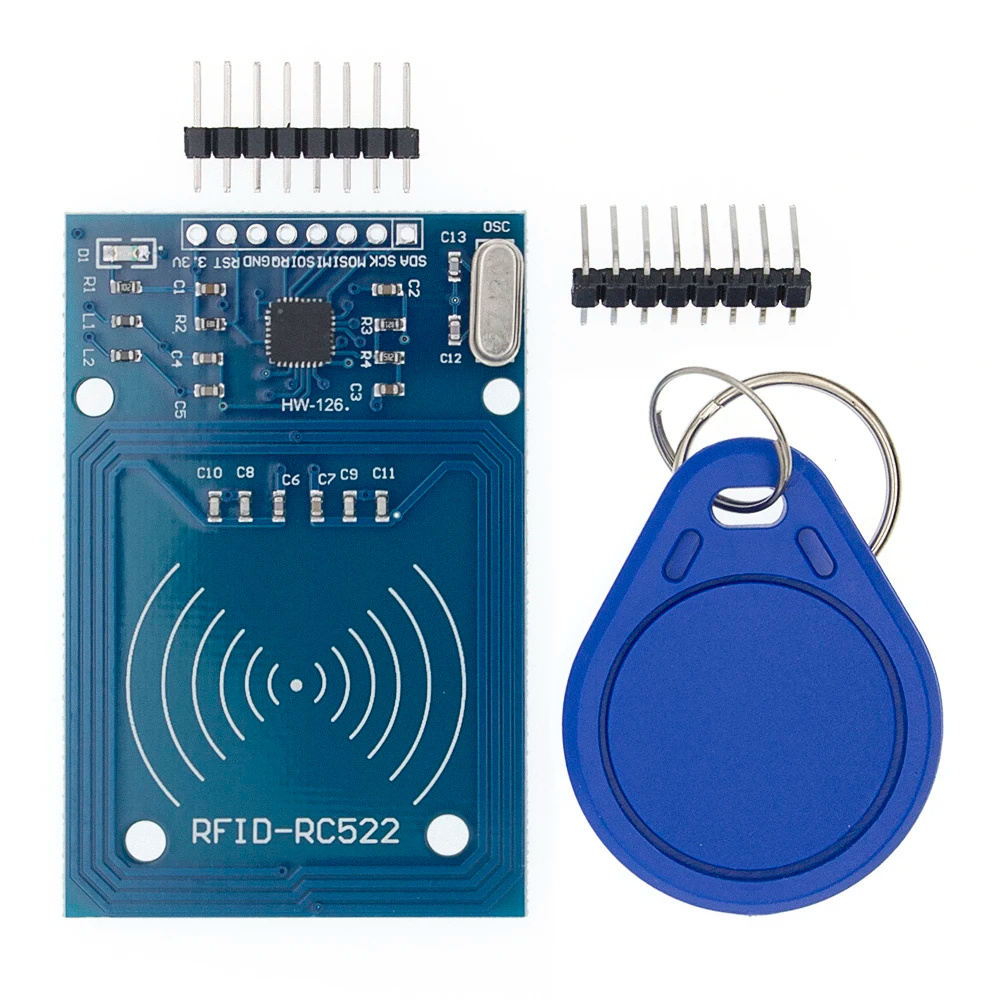

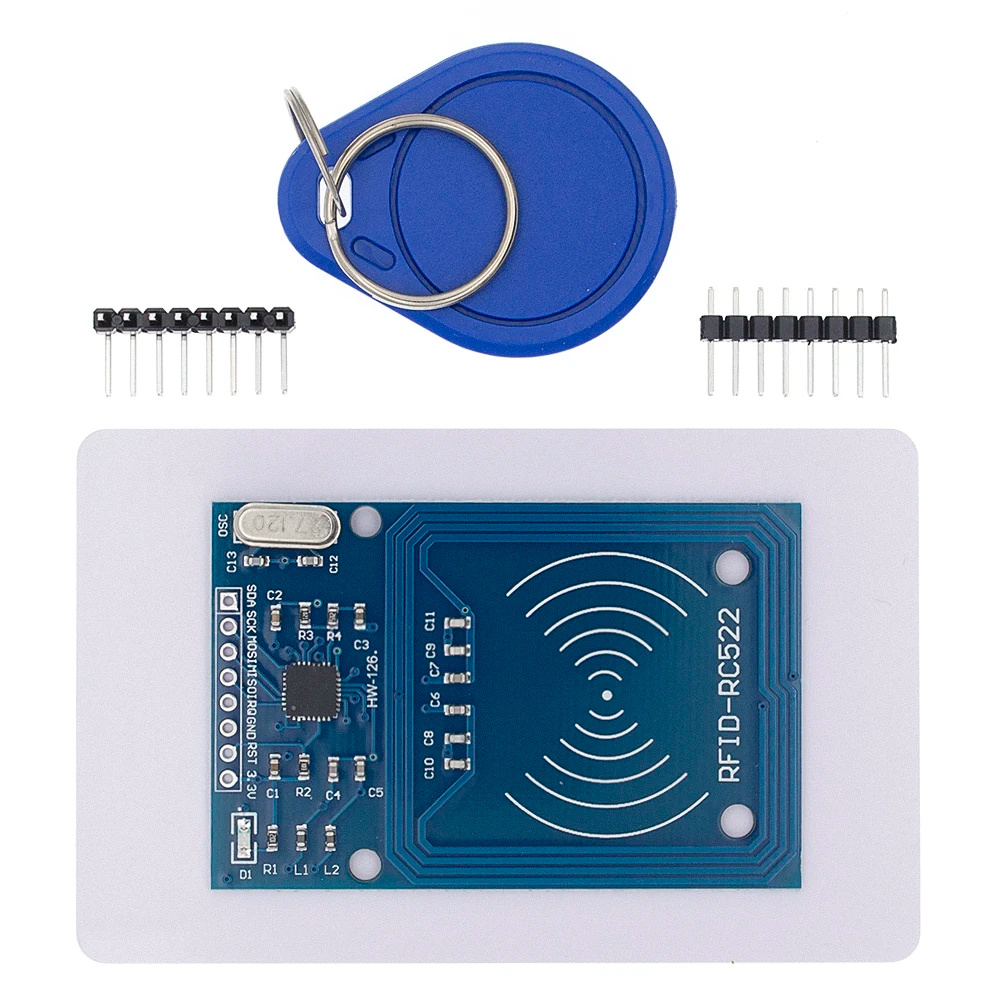

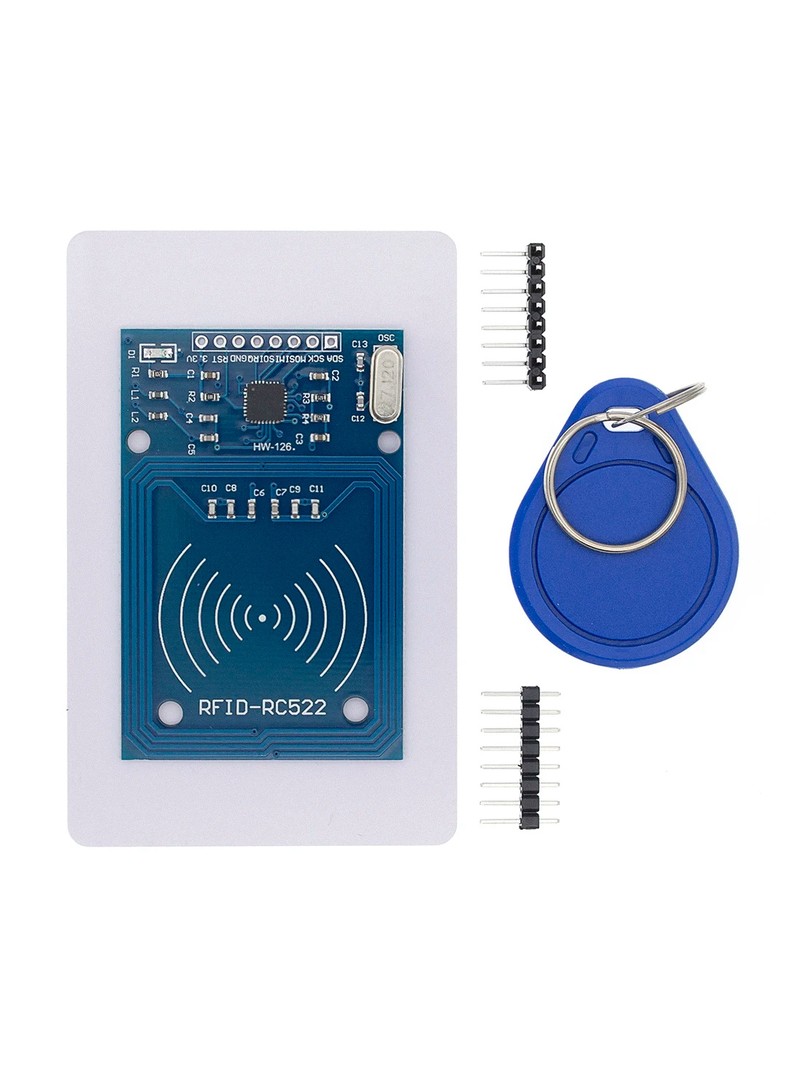

1 × moduł RFID RC522 (MFRC-522)

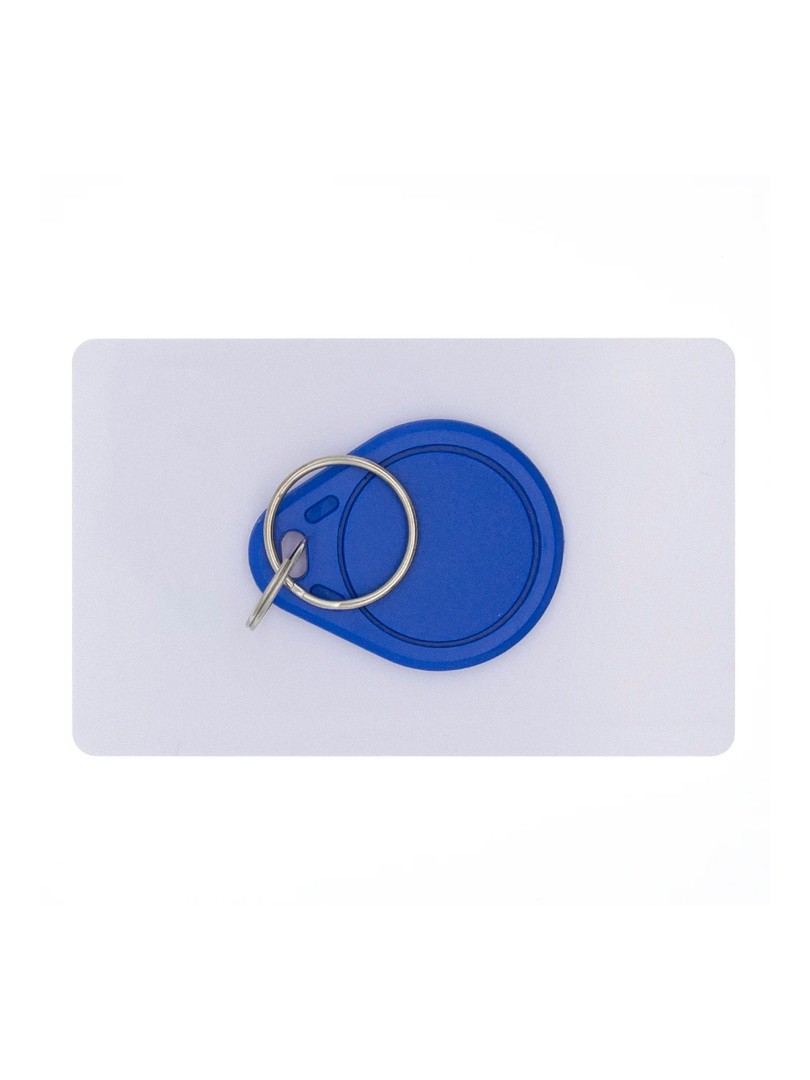

1 × standardowa karta S50 (pusta)

1 × brelok S50 (kształt zawieszki)

Moduł RFID RC522 stanowi dostępne rozwiązanie do implementacji funkcji identyfikacji radiowej w projektach elektronicznych. Zestaw zawiera wszystkie niezbędne elementy do rozpoczęcia pracy z technologią RFID 13.56 MHz.

ProRock RFID RC522 13.56MHz 3 Komponenty

Moduł RFID RC522 MFRC-522 13.56MHz z kartą S50 i brelokiem

13.56 MHz | Interfejs SPI | Zasilanie 3.3V | Chipset MFRC-522 | Karta S50 i brelok w zestawie
