Zestaw potencjometrów dokładny ProRock RM065 to uporządkowany asortyment stuosobowych rezystorów nastawnych przeznaczonych do kalibracji, regulacji i dokładny dostrajania obwodów elektronicznych. Zestaw obejmuje dziesięć powszechnie stosowanych wartości rezystancji od niskiego do wysokiego zakresu oporności. Potencjometry serii RM065 są zaprojektowane do montażu na płytkach drukowanych i zapewniają stałe, powtarzalną regulację ustawień sygnałowych, napięciowych oraz punktów pracy. Wszystkie komponenty są zorganizowane w plastikowym pudełku, co umożliwia szybką identyfikację i efektywne użytkowanie.

Produkt przeznaczony dla elektroników, hobbystów oraz specjalistów zajmujących się prototypowaniem, kalibracją sprzętu oraz konserwacją układów elektronicznych.

Główne cechy

Potencjometry serii RM065: szeroko stosowane do kalibracji i dostrajania parametrów obwodów.

Regulacja horyzontalna: wygodny dostęp do elementu nastawnego na zmontowanych płytkach drukowanych.

Zestaw rezystancji: obsługuje zróżnicowane wymagania obwodowe od niskonapięciowych po wysokonapięciowe zastosowania.

Stałe element z węglika: zapewnia spójne zachowanie podczas regulacji i długotrwałą stałe parametrów.

Uporządkowany asortyment: dostarczany w plastikowym pudełku ułatwiającym przechowywanie i identyfikację wartości.

Zasada działania

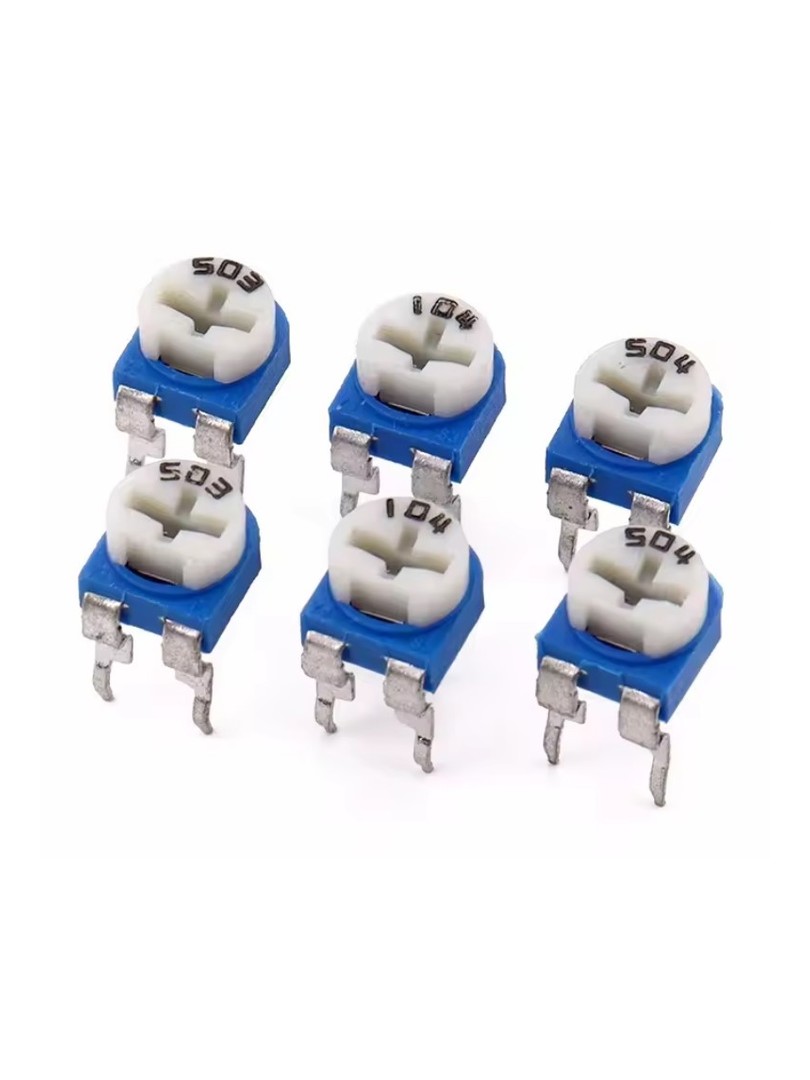

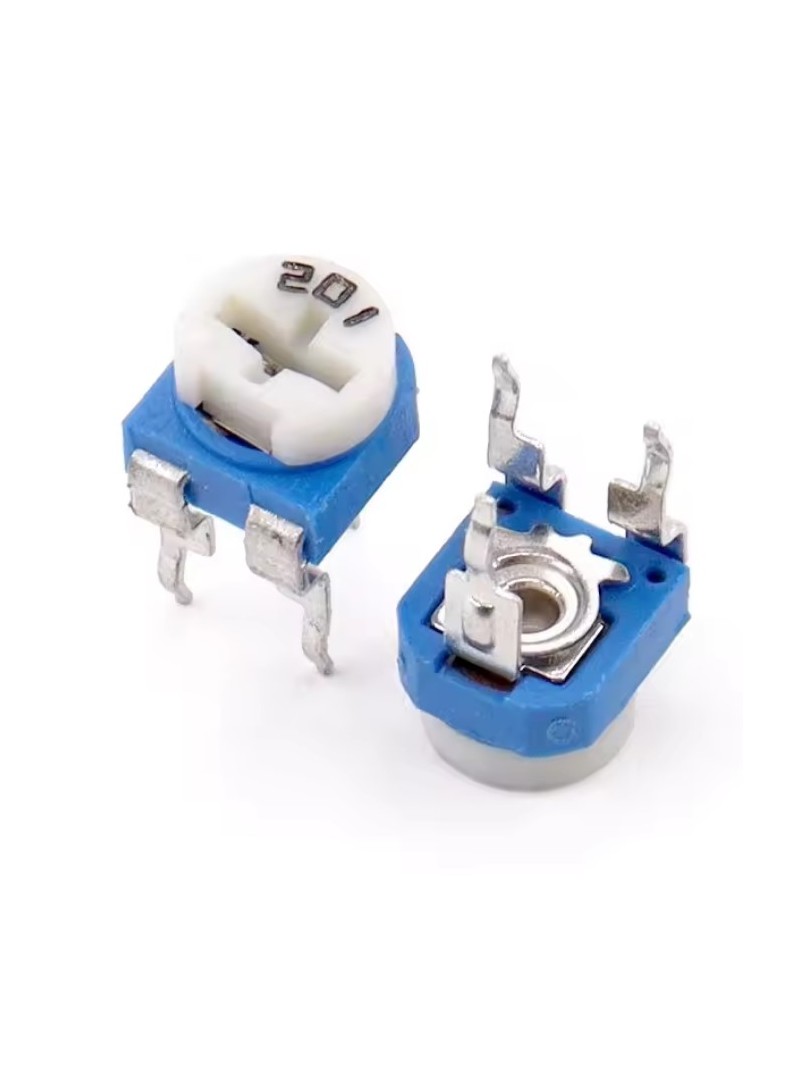

Potencjometry dokładny serii RM065 działają jako trójkońcowe rezystory zmienne. Element oporowy wykonany z warstwy węglowej jest połączony z dwoma zaciskami końcowymi, a trzeci zacisk jest połączony z suwakiem obrotowym. Obrót śruby regulacyjnej przemieszcza suwak wzdłuż elementu oporowego, zmieniając stosunek rezystancji między zaciskiem środkowym a zaciskami końcowymi. Konstrukcja horyzontalna umożliwia regulację równolegle do powierzchni płytki drukowanej, co ułatwia dostęp narzędziem w gęsto zabudowanych układach.

Specyfikacja techniczna

Typ produktu: zestaw potencjometrów dokładny (trimmer potentiometer)

Seria: RM065

Całkowita liczba elementów: 100 szt.

Wartości rezystancji w zestawie: 500 Ω, 1 kΩ, 2 kΩ, 5 kΩ, 10 kΩ, 20 kΩ, 50 kΩ, 100 kΩ, 200 kΩ, 1 MΩ

Ilość na wartość: 10 szt.

Tolerancja rezystancji: ±20%

Charakterystyka rezystancji: B (liniowa)

Moc znamionowa: 0,1 W

Maksymalne napięcie robocze: 50 V

Kąt obrotu: 200° ± 20°

Moment obrotowy: 60–150 g·cm

Siła zatrzymania: >500 g·cm

Typ montażu: THT (Through-Hole)

Orientacja regulacji: horyzontalna

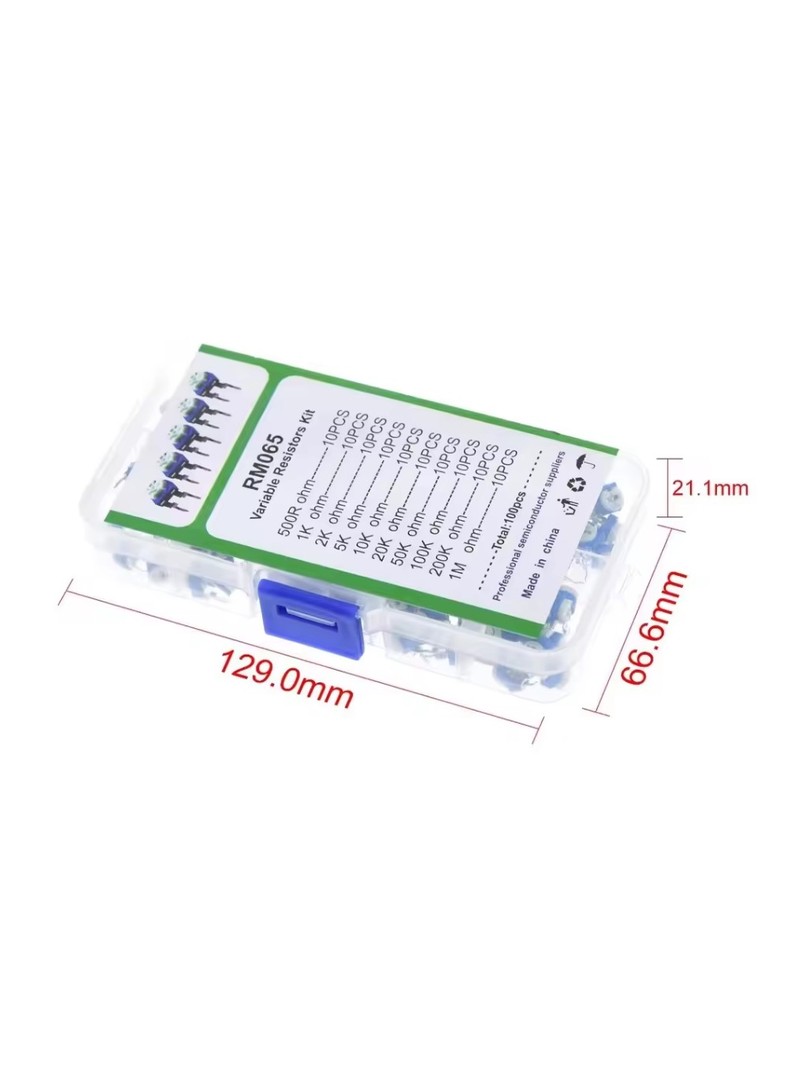

Opakowanie: plastikowe pudełko

Uwagi

Do regulacji należy używać odpowiedniego wkrętaka nastawnego w celu uniknięcia uszkodzeń mechanicznych elementu.

Potencjometry zaprojektowano do kalibracji, a nie do częstej regulacji przez użytkownika końcowego.

Nie należy przekraczać znamionowej mocy i napięcia roboczego.

Typowe zastosowania

Kalibracja napięcia i prądu w układach pomiarowych

Regulacja poziomu sygnału w obwodach audio i wideo

Dostrajanie czujników i ustawienie punktu pracy

Układy sterowania i regulacji audio

Prototypowanie i projekty DIY w elektronice

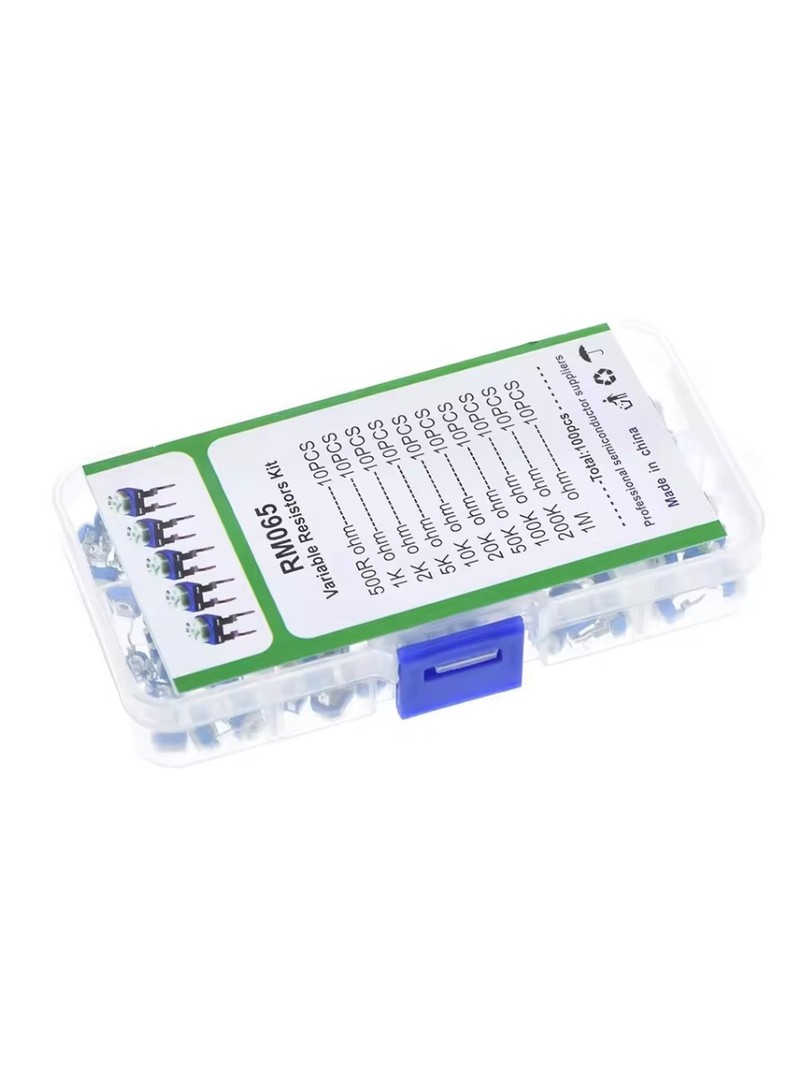

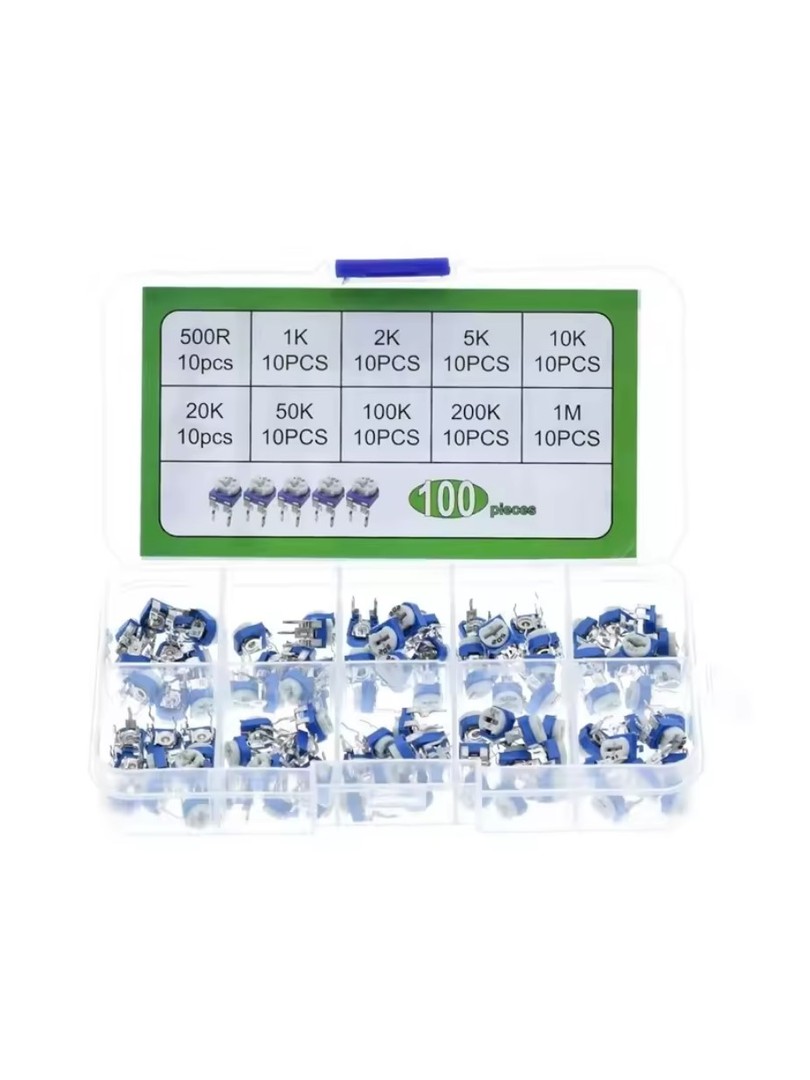

Zawartość zestawu

10 × potencjometry dokładny RM065 500 Ω

10 × potencjometry dokładny RM065 1 kΩ

10 × potencjometry dokładny RM065 2 kΩ

10 × potencjometry dokładny RM065 5 kΩ

10 × potencjometry dokładny RM065 10 kΩ

10 × potencjometry dokładny RM065 20 kΩ

10 × potencjometry dokładny RM065 50 kΩ

10 × potencjometry dokładny RM065 100 kΩ

10 × potencjometry dokładny RM065 200 kΩ

10 × potencjometry dokładny RM065 1 MΩ

1 × pudełko plastikowe

Zestaw potencjometrów dokładny ProRock RM065 dostarcza zrównoważony wybór rezystorów nastawnych do dokładny regulacji, stanowiąc działający rozwiązanie w zastosowaniach kalibracyjnych, prototypowych oraz konserwacyjnych w elektronice.
