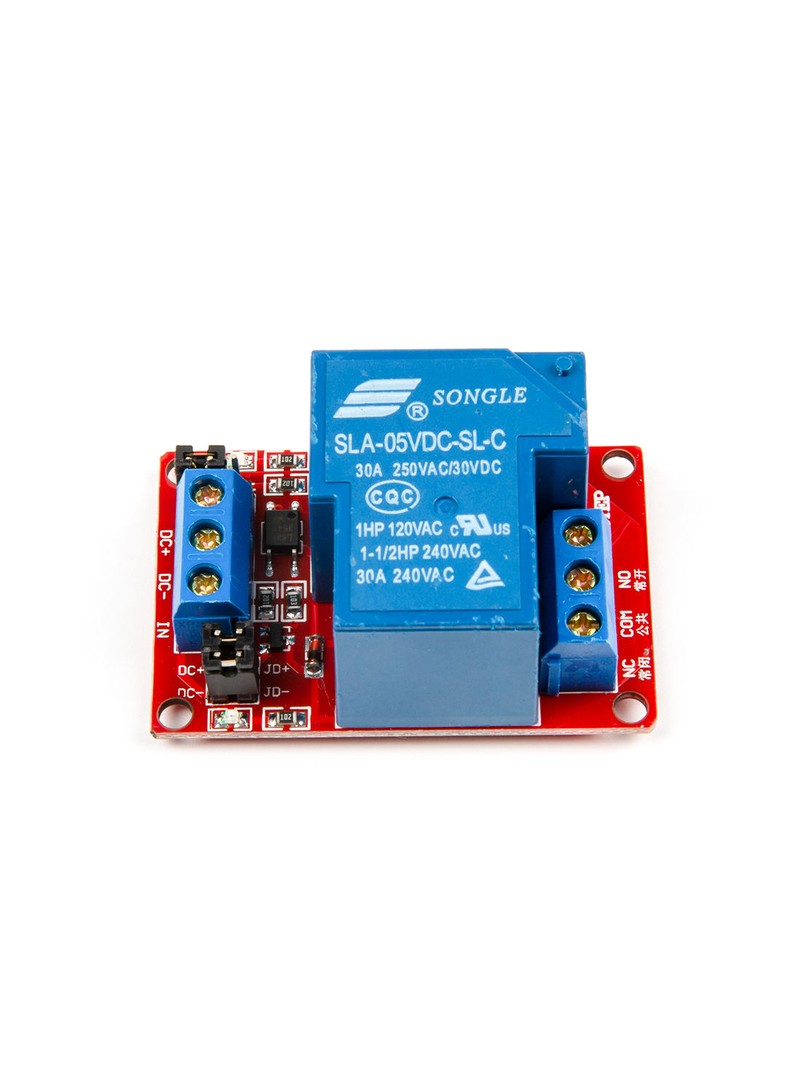

Jednokanałowy moduł przekaźnikowy ProRock Songle jest przeznaczony do sterowania obciążeniami o dużym prądzie za pomocą niskonapięciowego sygnału kontrolnego. Wyposażony w separację galwaniczną poprzez optoizolator zapewnia stałe pracy i odporność na zakłócenia w systemach automatyki i sterowaniach mocy. Płytka umożliwia wybór wyzwalania wysokim lub niskim stanem logicznym za pomocą zworki oraz oferuje wizualizację stanu zasilania i aktywacji przekaźnika poprzez diody LED.

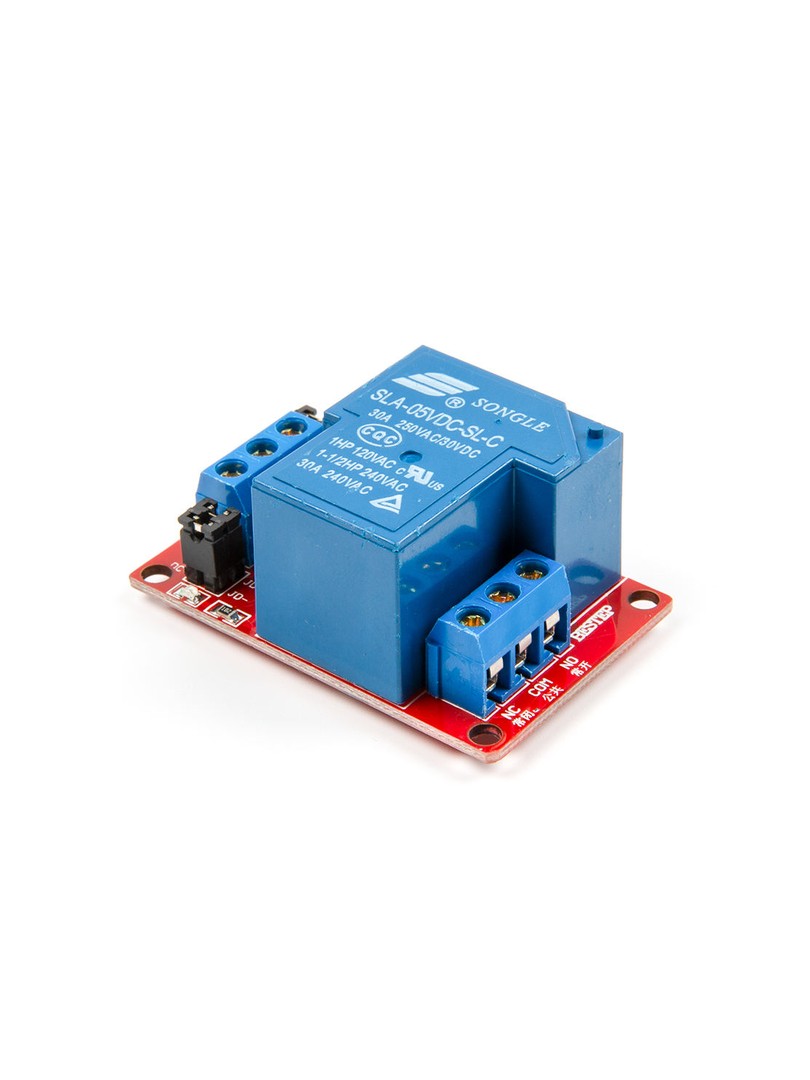

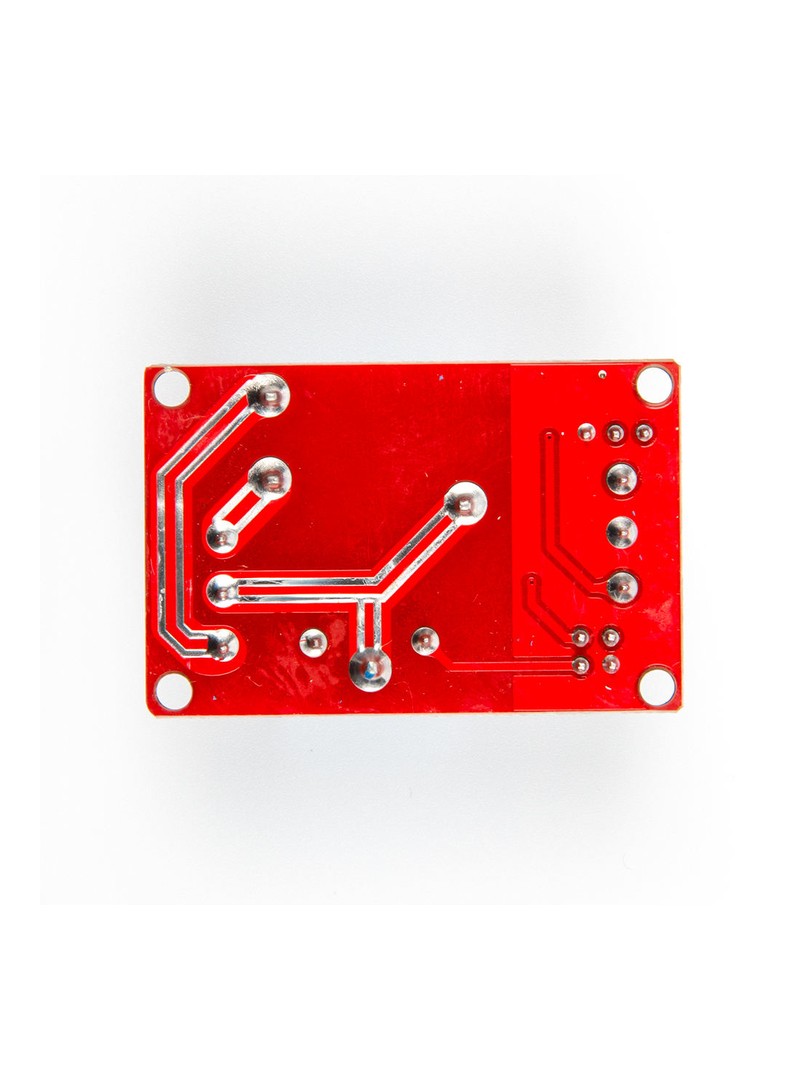

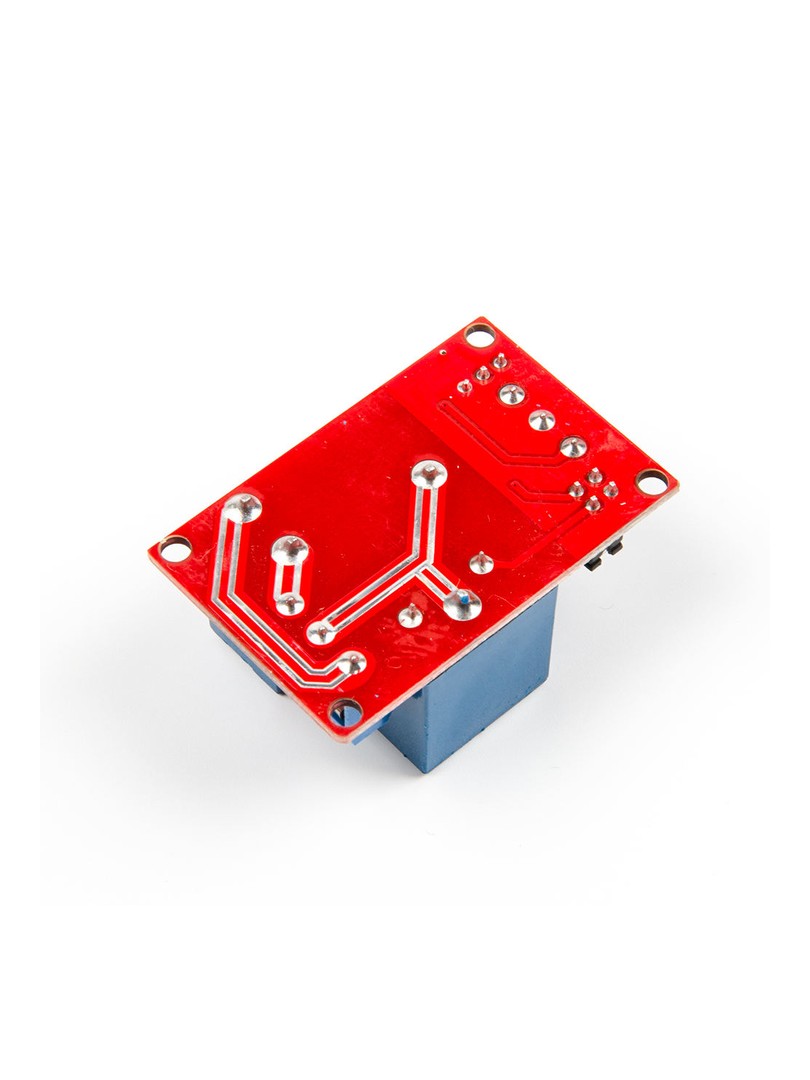

Moduł wyposażony jest w zaciski śrubowe dla kontaktów przekaźnika umożliwiające podłączenie obciążenia do styków zwiernych, rozwiernych i wspólnych. Oddzielne zaciski dla strony sterującej i strony przekaźnikowej pozwalają na elastyczną konfigurację zasilania.

Główne cechy

Sterowanie dużymi prądami: umożliwia przełączanie obciążeń poprzez przekaźnik o wysokiej obciążalności

Separacja galwaniczna: optoizolator oddziela stronę sterującą od strony obciążenia redukując zakłócenia

Konfigurowalne wyzwalanie: zworka umożliwia wybór wyzwalania stanem wysokim lub niskim

Sygnalizacja stanu: diody LED informują o zasilaniu modułu i aktywacji przekaźnika

Elastyczne zasilanie: oddzielne zaciski dla strony sterującej i przekaźnikowej umożliwiają wspólne lub osobne zasilanie

Standardowe styki: zaciski COM, NO i NC zapewniają uniwersalność podłączenia obciążenia

Zasada działania

Sygnał sterujący podany na pin IN aktywuje optoizolator, który izolując galwanicznie stronę sterującą od obciążenia uruchamia cewkę przekaźnika. Zworka konfiguracyjna określa czy przekaźnik załącza się przy niskim czy wysokim stanie logicznym na wejściu. Po wzbudzeniu cewki styk wspólny COM przełącza się ze styku rozwiernego NC na styk zwierny NO. Po zaniku sygnału sterującego styk COM powraca do połączenia z NC.

Specyfikacja techniczna

Typ produktu: moduł przekaźnikowy jednokanałowy z optoizolatorem

Obciążalność styku NO (AC): 250 V 30 A

Obciążalność styku NO (DC): 30 V 30 A

Napięcie cewki: 5 V

Prąd spoczynkowy: 5 mA

Prąd roboczy: 190 mA

Prąd wyzwalania: 2–4 mA

Typowy prąd wyzwalania: 5 mA

Tryby wyzwalania: stan wysoki lub stan niski (wybór zworką)

Wskaźniki: dioda LED zasilania (zielona), dioda LED stanu przekaźnika (czerwona)

Wymiary modułu: 50 × 33 × 24 mm

Izolacja zasilania: obsługiwana poprzez zaciski DC+/DC- i JD+/JD-

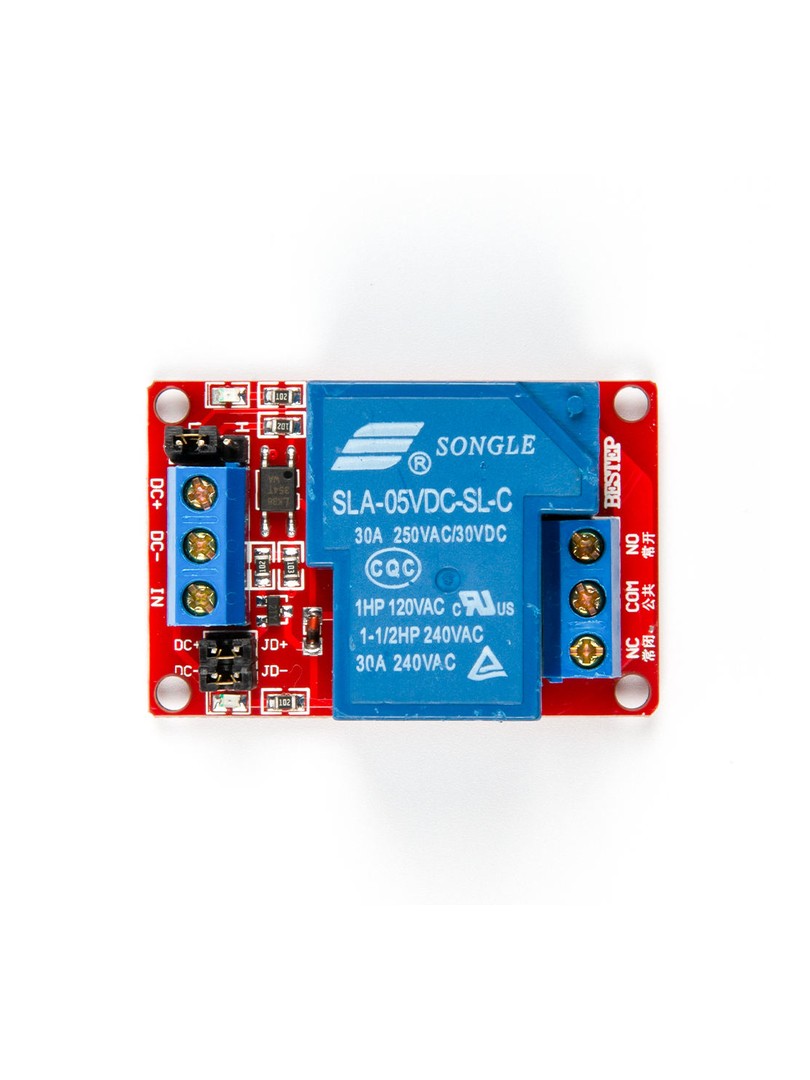

Wyprowadzenia

DC+: dodatni biegun zasilania strony sterującej

DC-: ujemny biegun zasilania strony sterującej

IN: wejście sygnału wyzwalającego

JD+: dodatni biegun zasilania strony przekaźnikowej

JD-: ujemny biegun zasilania strony przekaźnikowej

NC: styk rozwierny przekaźnika

COM: styk wspólny przekaźnika

NO: styk zwierny przekaźnika

Uwagi

Wybór trybu wyzwalania odbywa się za pomocą zworki: połączenie z L aktywuje wyzwalanie niskim stanem logicznym, połączenie z H aktywuje wyzwalanie wysokim stanem logicznym.

Zwierając DC+ z JD+ oraz DC- z JD- za pomocą zworek można zasilić stronę sterującą i przekaźnikową z tego samego źródła.

Dla lepszej separacji galwanicznej zaleca się osobne zasilanie strony sterującej (DC+/DC-) i strony przekaźnikowej (JD+/JD-).

Należy upewnić się że okablowanie i wybrane obciążenie mieszczą się w granicach znamionowych styków przekaźnika.

Typowe zastosowania

Przełączanie obciążeń o dużym prądzie w projektach automatyki

Sterowanie mocą w systemach DC i niskonapięciowych obciążeniach AC

Inteligentne systemy domowe z przekaźnikowym przełączaniem i zdalnym sterowaniem

Interfejsy sterujące przekaźnikami dla Arduino i ESP32

Logika zabezpieczająca przed utratą zasilania lub awaryjne odcięcie mocy w systemach kontrolnych

Zawartość zestawu

1 × Moduł przekaźnikowy ProRock 5V 30A jednokanałowy

Moduł przekaźnikowy ProRock Songle stanowi działający rozwiązanie dla aplikacji wymagających sterowania dużymi prądami przy zachowaniu izolacji galwanicznej między układem sterującym a obciążeniem. Konfigurowalne wyzwalanie i wyraźna sygnalizacja stanu ułatwiają integrację z systemami automatyki.
