Zestaw regulatorów napięcia ProRock zawiera pięćdziesiąt trójzaciskowych liniowych regulatorów napięcia przeznaczonych do budowy stabilizowanych źródeł zasilania oraz prototypowania układów elektronicznych. W skład zestawu wchodzą regulatory z serii LM317 oraz 78xx, oferujące zarówno możliwość regulacji napięcia wyjściowego, jak i stałe wartości napięć. Wszystkie komponenty dostarczane są w powszechnie stosowanej obudowie TO-220 umożliwiającej montaż przewlekany oraz przyłączenie radiatorów chłodzących.

Zestaw przeznaczony jest dla osób zajmujących się projektowaniem zasilaczy, studentów kierunków elektronicznych, hobbystów oraz warsztatów serwisowych wymagających dostępu do różnych wartości napięć wyjściowych w jednym zestawie. Regulatory dostarczane są w plastikowym pojemniku ułatwiającym organizację i przechowywanie komponentów.

Główne cechy

Regulatory serii LM317 i 78xx: umożliwiają uzyskanie napięć regulowanych oraz stałych wartości od 5 V do 24 V

Wyjście dodatnie: przeznaczone do zasilania standardowych układów cyfrowych i analogowych

Obudowa TO-220: zapewnia łatwy montaż przewlekany oraz możliwość mechanicznego mocowania do radiatora

Wbudowane zabezpieczenia: ograniczenie prądu wyjściowego oraz wyłącznik termiczny chroniący przed przegrzaniem

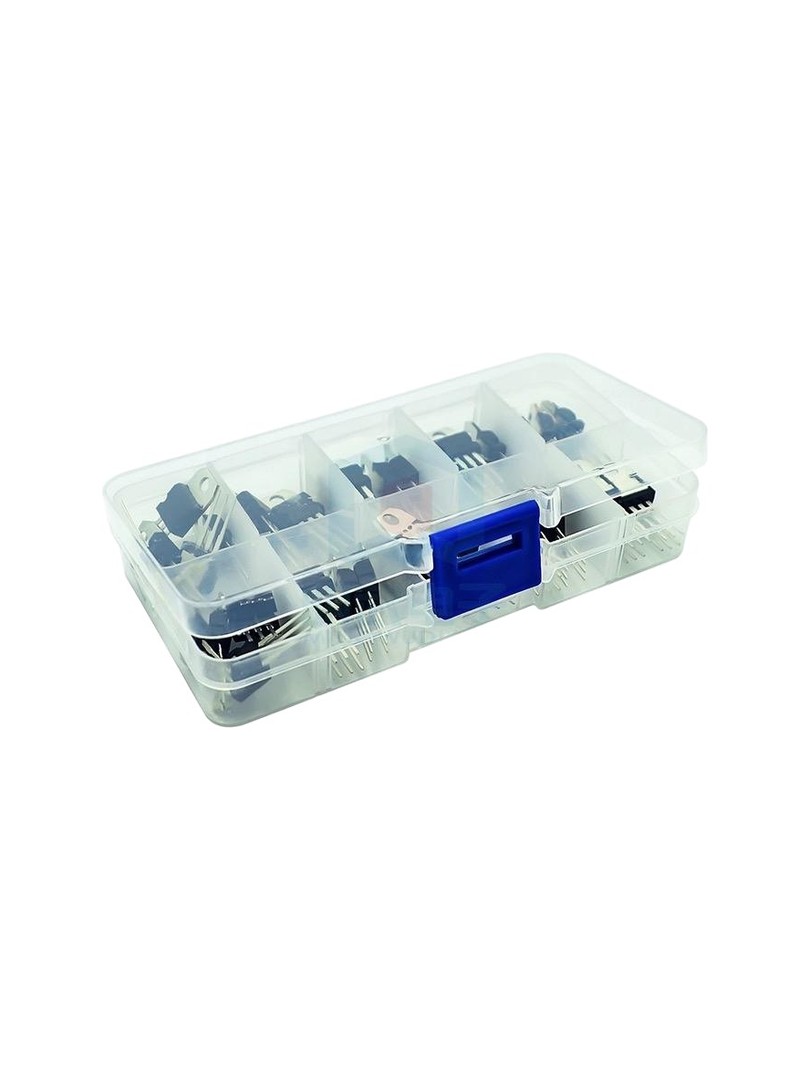

Pojemnik magazynowy: plastikowe pudełko z przegródkami umożliwia segregację i szybki dostęp do komponentów

Specyfikacja techniczna

Typ produktu: Zestaw liniowych regulatorów napięcia

Łączna ilość: 50 sztuk

Typy regulatorów: LM317T, L7805, L7806, L7808, L7809, L7810, L7812, L7815, L7818, L7824

Ilość na model: 5 sztuk

Typ wyjścia: Napięcie dodatnie

Klasa mocy: Regulatory liniowe dużej mocy

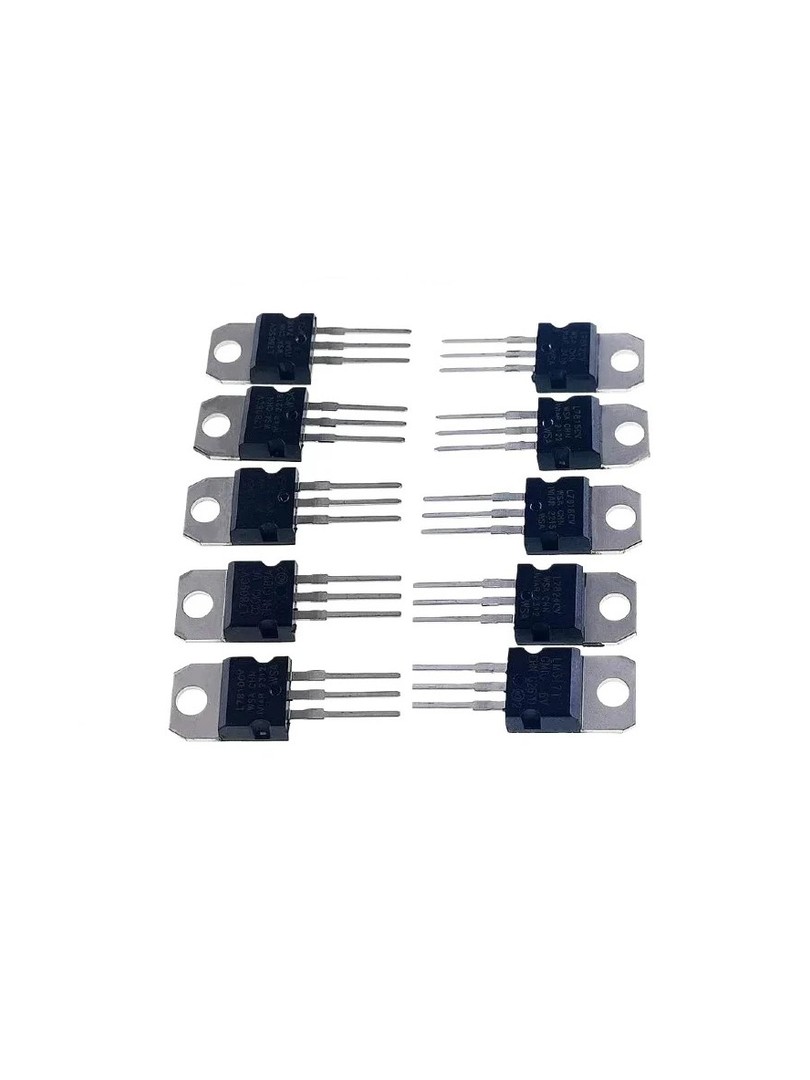

Typ obudowy: TO-220

Typ montażu: Przewlekany

Liczba zacisków: 3

Zabezpieczenia: Ograniczenie prądu, wyłącznik termiczny, zabezpieczenie obszaru bezpiecznej pracy

Przechowywanie: Plastikowe pudełko z przegródkami

Uwagi

W zależności od obciążenia prądowego oraz różnicy napięć wejście–wyjście może być wymagane zastosowanie radiatora chłodzącego.

Napięcie wyjściowe regulatora LM317T jest ustawiane za pomocą zewnętrznych rezystorów zgodnie z dokumentacją techniczną.

Należy zachować odpowiednią różnicę napięć pomiędzy wejściem a wyjściem dla zapewnienia stałe regulacji.

Układ wyprowadzeń regulatora LM317 różni się od układu stosowanego w regulatorach serii 78xx — przed montażem należy sprawdzić dokumentację techniczną.

Typowe zastosowania

Projektowanie liniowych źródeł zasilania

Stabilizowane szyny napięciowe dla układów analogowych i cyfrowych

Laboratoria oraz zasilacze edukacyjne

Prototypowanie systemów wbudowanych

Naprawa i konserwacja układów zasilających

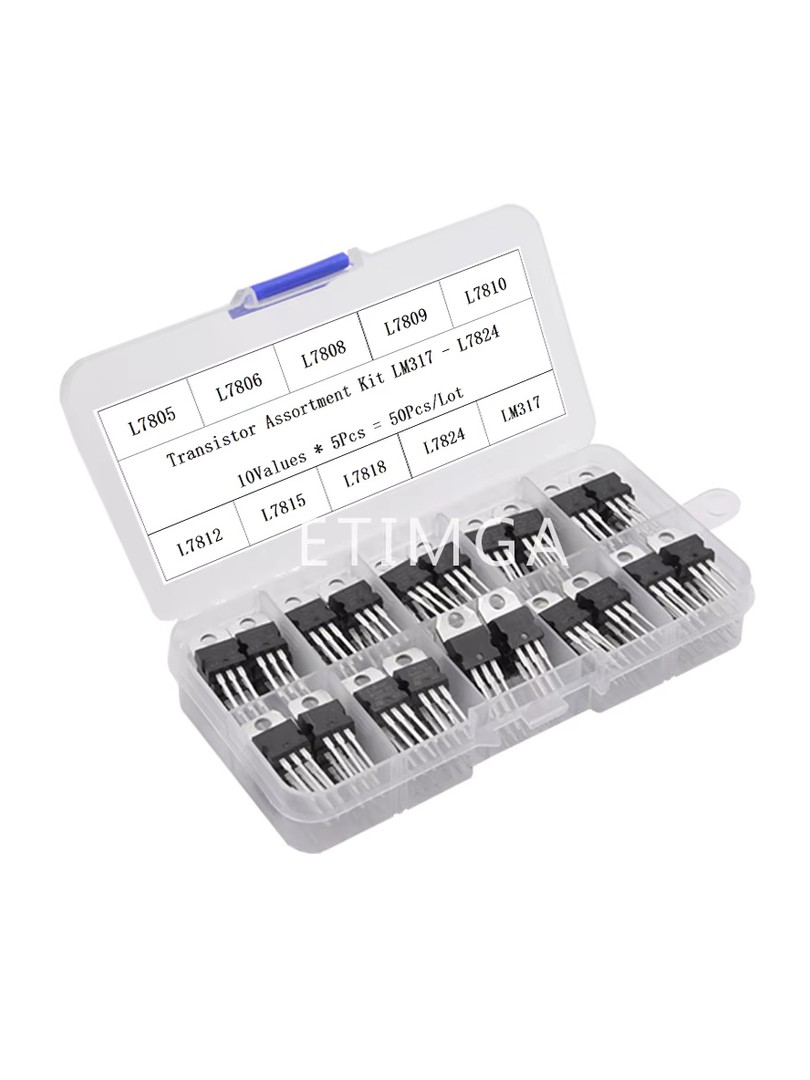

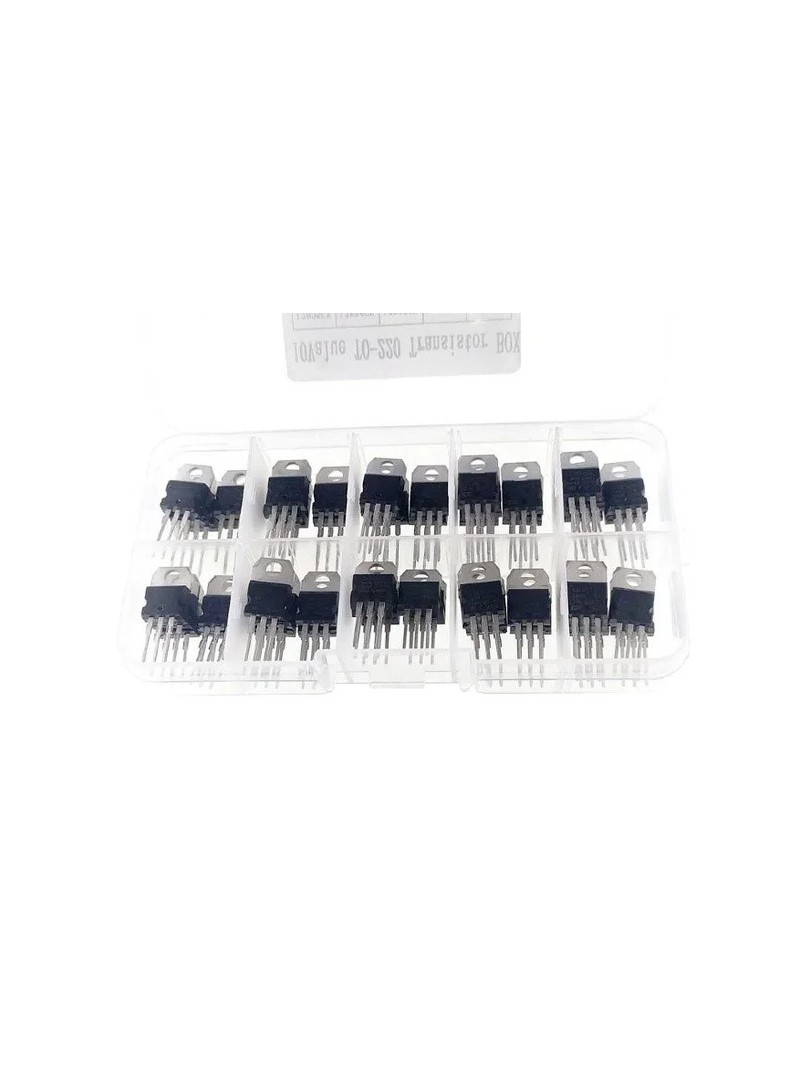

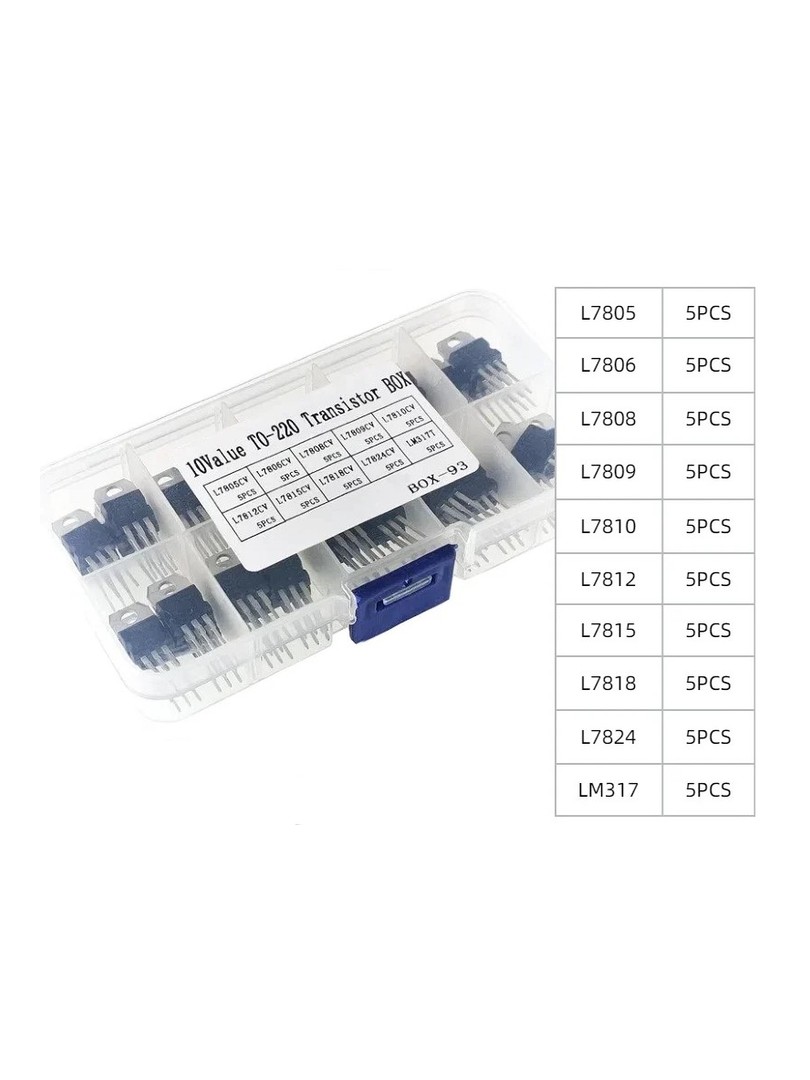

Zawartość zestawu

5 × LM317T — regulator napięcia z regulacją

5 × L7805 — regulator napięcia stałego

5 × L7806 — regulator napięcia stałego

5 × L7808 — regulator napięcia stałego

5 × L7809 — regulator napięcia stałego

5 × L7810 — regulator napięcia stałego

5 × L7812 — regulator napięcia stałego

5 × L7815 — regulator napięcia stałego

5 × L7818 — regulator napięcia stałego

5 × L7824 — regulator napięcia stałego

1 × Plastikowe pudełko magazynowe

Zestaw regulatorów napięcia ProRock stanowi gotowy zestaw komponentów do budowy stabilizowanych źródeł zasilania oraz rozwoju kompetencji w zakresie elektroniki zasilającej. Organizacja komponentów w dedykowanym pojemniku oraz różnorodność dostępnych napięć wyjściowych czynią go uniwersalnym narzędziem warsztatowym.
