Napięcie wejściowe DC: 6,5–12 V | Wyjścia: 3,3 V / 5 V przełączalne | Maksymalny prąd wyjściowy: 700 mA | Regulacja: AMS1117-5.0V / AMS1117-3.3V | Zasilanie: USB 5 V lub złącze DC

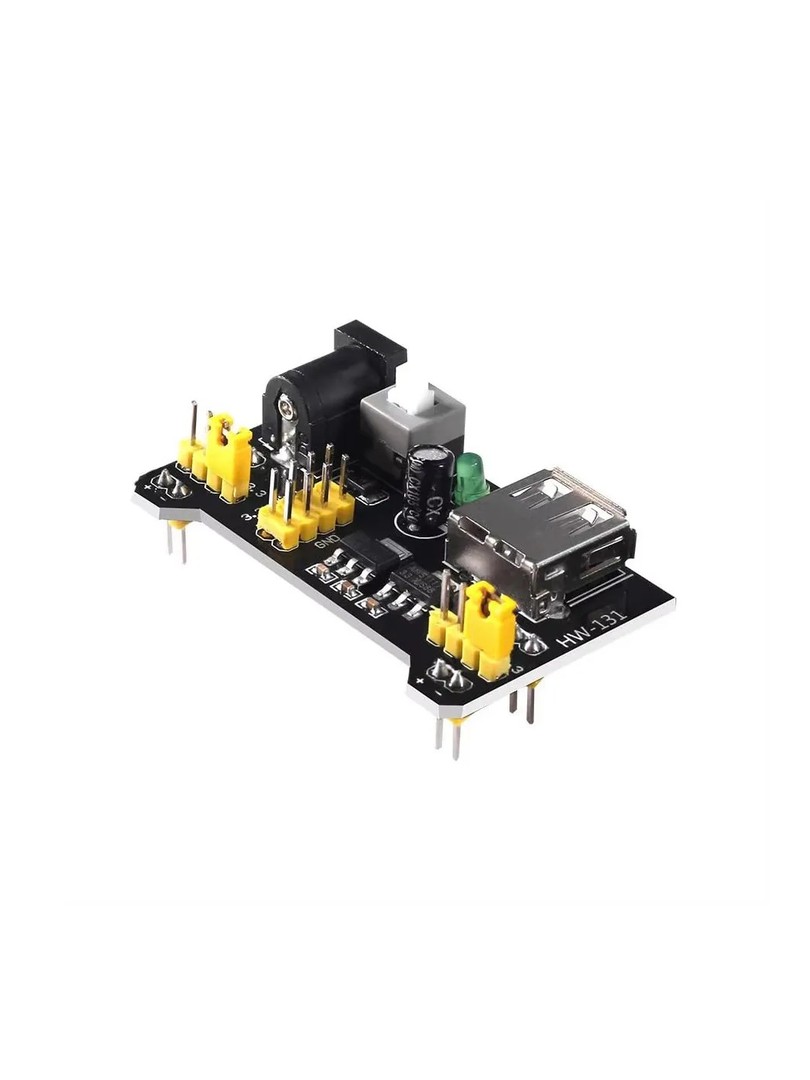

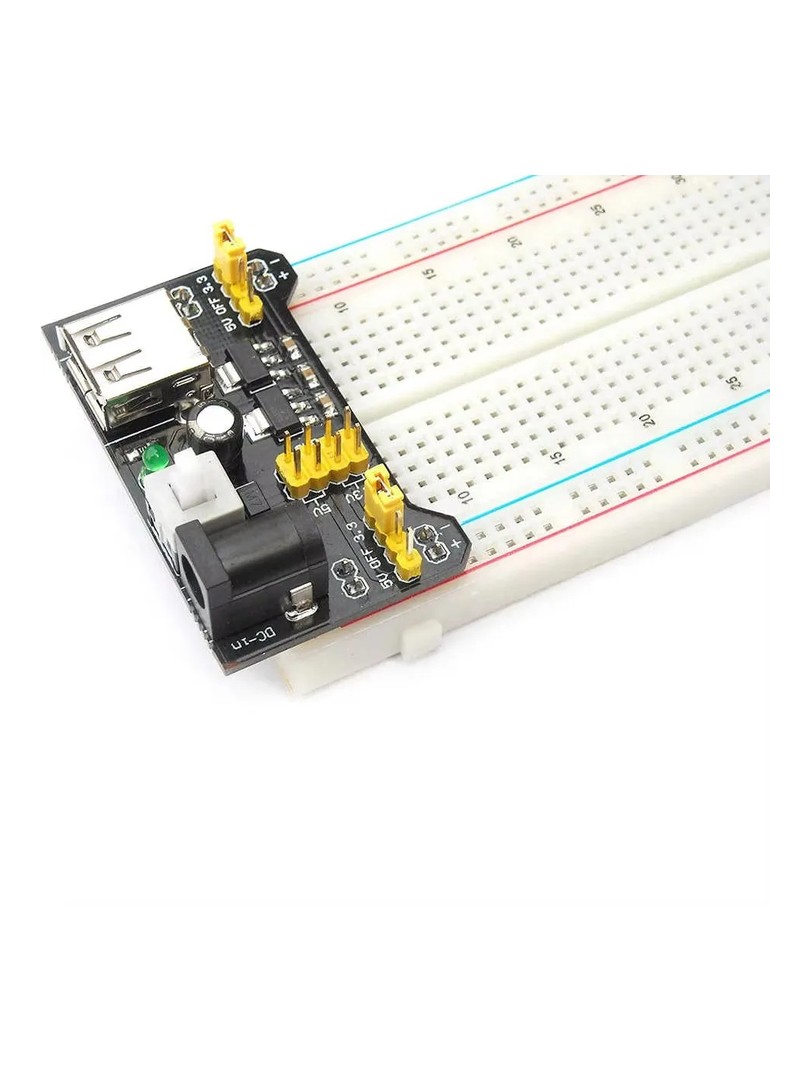

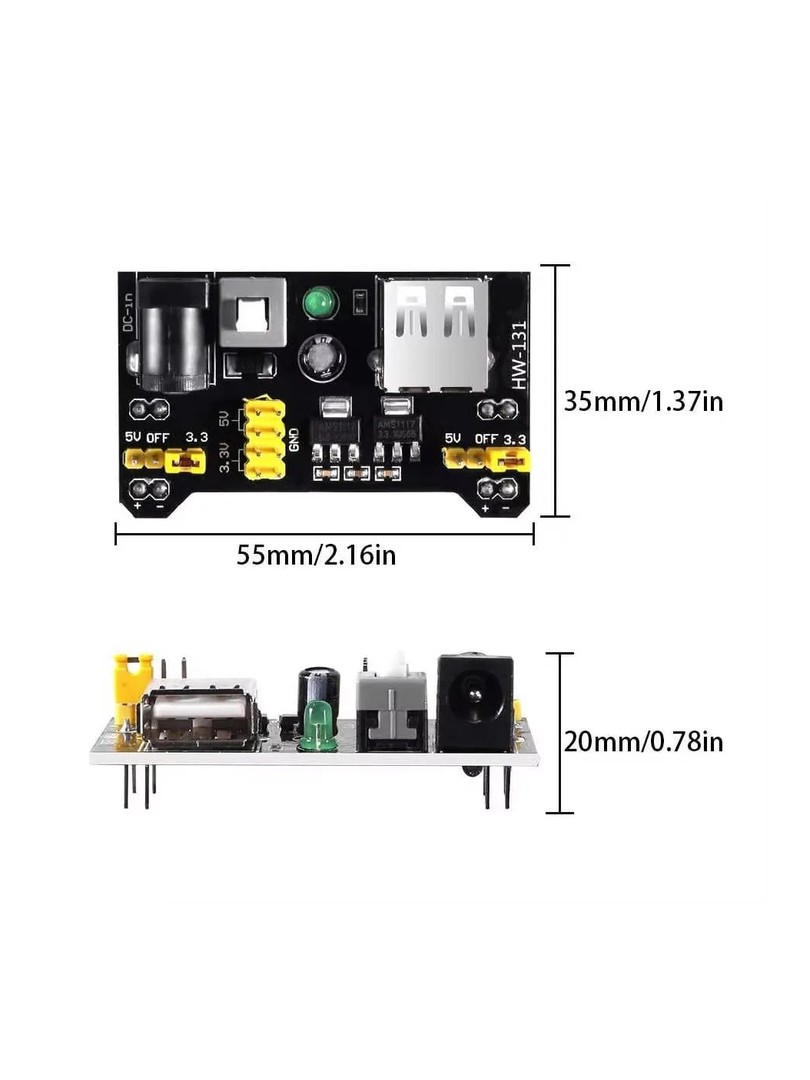

Moduł zasilający ProRock MB102 to kompaktowe rozwiązanie do dystrybucji napięcia na standardowych płytkach stykowych typu MB102. Urządzenie dostarcza stałe napięcie z możliwością wyboru między trójoma trybami pracy dla każdej szyny zasilającej. Montaż odbywa się poprzez bezpośrednie wsunięcie modułu w szyny zasilające płytki kontaktowej.

Moduł przeznaczony jest dla projektów prototypowych z wykorzystaniem mikrokontrolerów, czujników oraz układów elektronicznych wymagających niezależnego sterowania napięciem dla różnych sekcji obwodu. Konstrukcja umożliwia jednoczesne wykorzystanie dwóch źródeł zasilania lub przełączanie między nimi w zależności od etapu pracy.

Główne cechy

Podwójne wyjście napięciowe: każda szyna zasilająca może pracować w trybie wyłączonym lub dostarczać napięcie

Niezależne sterowanie szynami: lewa i prawa strona płytki stykowej konfigurowane osobno za pomocą przełączników

Dwa źródła zasilania: możliwość zasilania przez port USB lub zewnętrzne złącze DC

Kompatybilność z płytkami MB102: pasuje do standardowych płytek stykowych bez lutowania

Wskaźnik zasilania: dioda LED sygnalizuje stan wyjścia i pomaga wykryć zwarcia obwodu

Dodatkowe wyprowadzenia zasilania: dedykowane piny wyjściowe do bezpośredniego poboru napięcia

Zasada działania

Moduł wykorzystuje stabilizatory napięcia z serii AMS1117 do konwersji napięcia wejściowego na wartości wyjściowe. Każda szyna zasilająca płytki stykowej posiada osobny przełącznik trójpozycyjny umożliwiający wybór stanu: wyłączony, zasilanie niskim napięciem lub zasilanie wyższym napięciem. Port USB może działać zarówno jako źródło zasilania dla modułu, jak i jako wyjście dostarczające napięcie do innych urządzeń. Układ zapewnia ochronę przed przeciążeniem w zakresie prądowym określonym przez stabilizatory napięcia.

Specyfikacja techniczna

Typ produktu: moduł zasilający do płytek stykowych

Kompatybilne płytki: MB102 standardowe płytki stykowe bez lutowania

Napięcie wejściowe (złącze DC): 6,5–12 V

Zasilanie wejściowe (USB): 5 V

Napięcia wyjściowe: 3,3 V / 5 V (przełączalne)

Maksymalny prąd wyjściowy: 700 mA

Stabilizatory napięcia: AMS1117-5.0V / AMS1117-3.3V

Uwagi

Zewnętrzne zasilanie (adapter sieciowy) nie jest dołączone do zestawu.

Moduł przeznaczony wyłącznie do prototypowania niskonapięciowego.

Przed podłączeniem obwodów należy upewnić się o prawidłowym ustawieniu przełączników napięcia.

Typowe zastosowania

Prototypowanie i testowanie układów na płytkach stykowych

Projekty z mikrokontrolerami Arduino i kompatybilnymi

Dystrybucja zasilania dla czujników i modułów

Edukacja elektroniczna i laboratoria dydaktyczne

Zawartość zestawu

1 × Moduł zasilający ProRock MB102 do płytek stykowych

Moduł zasilający ProRock MB102 stanowi podstawowe narzędzie do zapewnienia bezpiecznej i elastycznej dystrybucji napięcia podczas prac rozwojowych z wykorzystaniem płytek stykowych. Konstrukcja umożliwia szybkie prototypowanie z zachowaniem kontroli nad parametrami zasilania dla poszczególnych sekcji obwodu.
