Zestaw ProRock WH148 stanowi gotowy asortyment dziesięciu potencjometrów obrotowych jednosekcyjnych, przeznaczonych do regulacji sygnałów, sterowania poziomem oraz strojenia w układach elektronicznych niskiego poboru mocy. Każdy element reprezentuje inną wartość rezystancji, co umożliwia szerokie zastosowanie w projektach prototypowych i edukacyjnych.

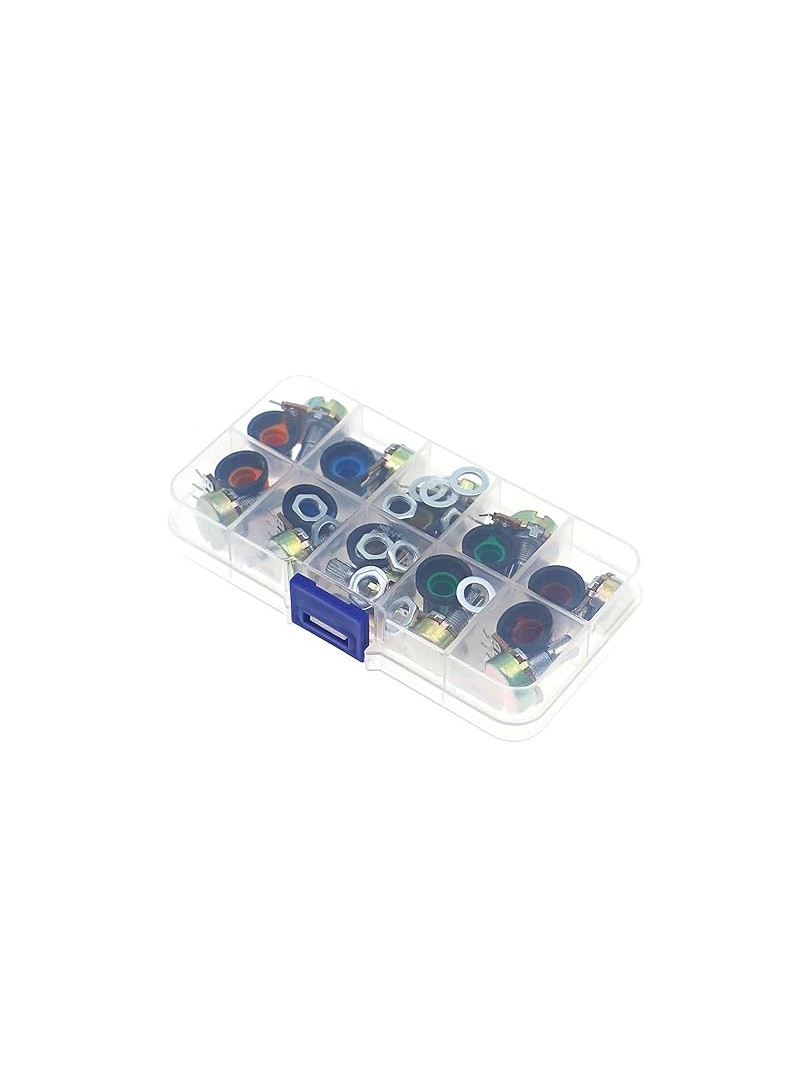

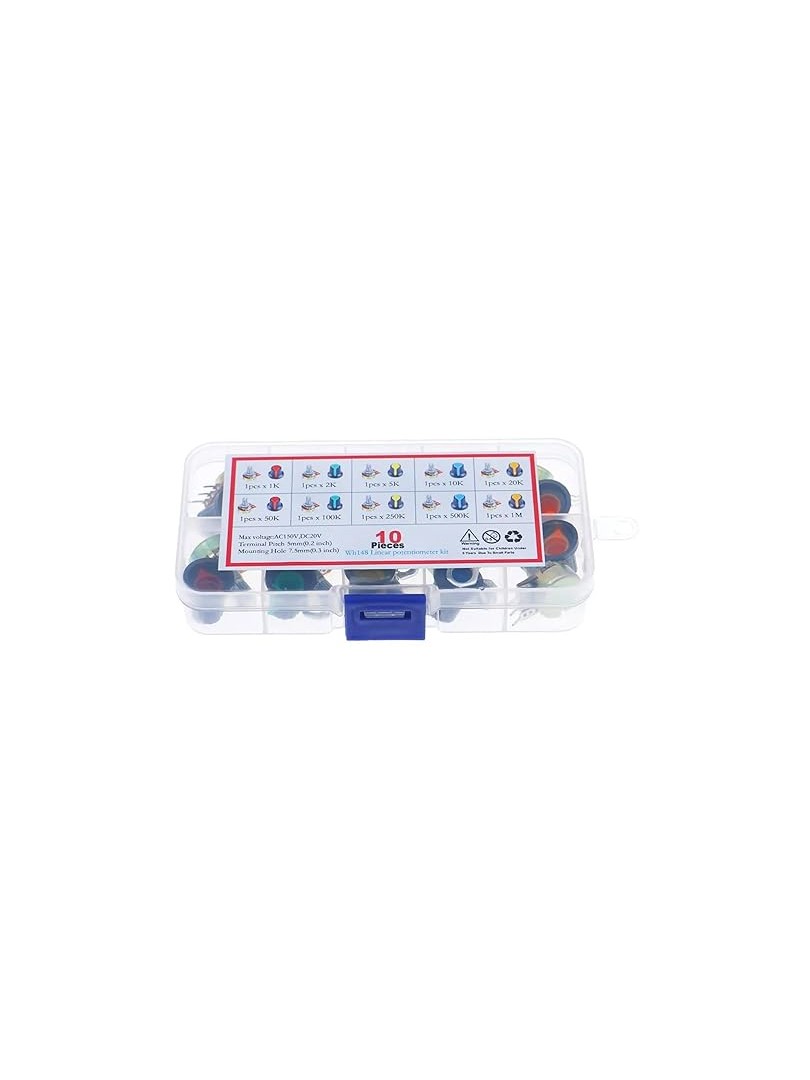

Potencjometry serii WH148 charakteryzują się konstrukcją umożliwiającą montaż przewlekany na płytkach drukowanych oraz instalację panelową. Gotowy zestaw jest dostarczany w plastikowym pudełku organizującym przechowywanie komponentów.

Główne cechy

Seria WH148: powszechnie stosowana seria potencjometrów obrotowych o standaryzowanej konstrukcji

Konstrukcja jednosekcyjna: jeden niezależny kanał regulacji na każdym elemencie

Zestaw rezystancji: dziesięć wartości od najmniejszych do największych typowych rezystancji

Wał panelowy: kompatybilny ze standardowymi pokrętłami i obudowami

Organizacja zestawu: elementy przechowywane w dedykowanym plastikowym pudełku

Zasada działania

Potencjometr obrotowy działa jako dzielnik napięcia o zmiennym przełożeniu. Obrót wału przesuwa ślizgacz wzdłuż rezystywnej ścieżki, zmieniając stosunek rezystancji między wyprowadzeniem środkowym a skrajnymi. Umożliwia to płynną regulację napięcia wyjściowego w zakresie od zera do napięcia zasilającego, proporcjonalnie do kąta obrotu.

Specyfikacja techniczna

Typ produktu: zestaw potencjometrów obrotowych

Seria: WH148

Liczba elementów: 10 szt.

Wartości rezystancji: 1kΩ, 2kΩ, 5kΩ, 10kΩ, 20kΩ, 50kΩ, 100kΩ, 250kΩ, 500kΩ, 1MΩ

Tolerancja rezystancji: 20%

Moc znamionowa: 0,2 W

Napięcie znamionowe: 200 V

Średnica podstawy: 16,5 mm

Głębokość podstawy: 8,5 mm

Średnica wału: 6 mm

Długość wału: 16 mm

Rozstaw wyprowadzeń: 5 mm

Typ montażu: THT / panelowy

Opakowanie: plastikowe pudełko

Uwagi

Wartość rezystancji należy dobierać zgodnie z wymaganiami układu.

Produkt nie jest przeznaczony do zastosowań dużej mocy.

Podczas instalacji należy zachować prawidłową orientację wyprowadzeń.

Typowe zastosowania

Regulacja głośności i poziomu sygnału w układach audio

Strojenie i dostrajanie obwodów elektronicznych

Prototypowanie i projekty DIY

Układy sterowania i regulacji

Projekty edukacyjne i dydaktyczne

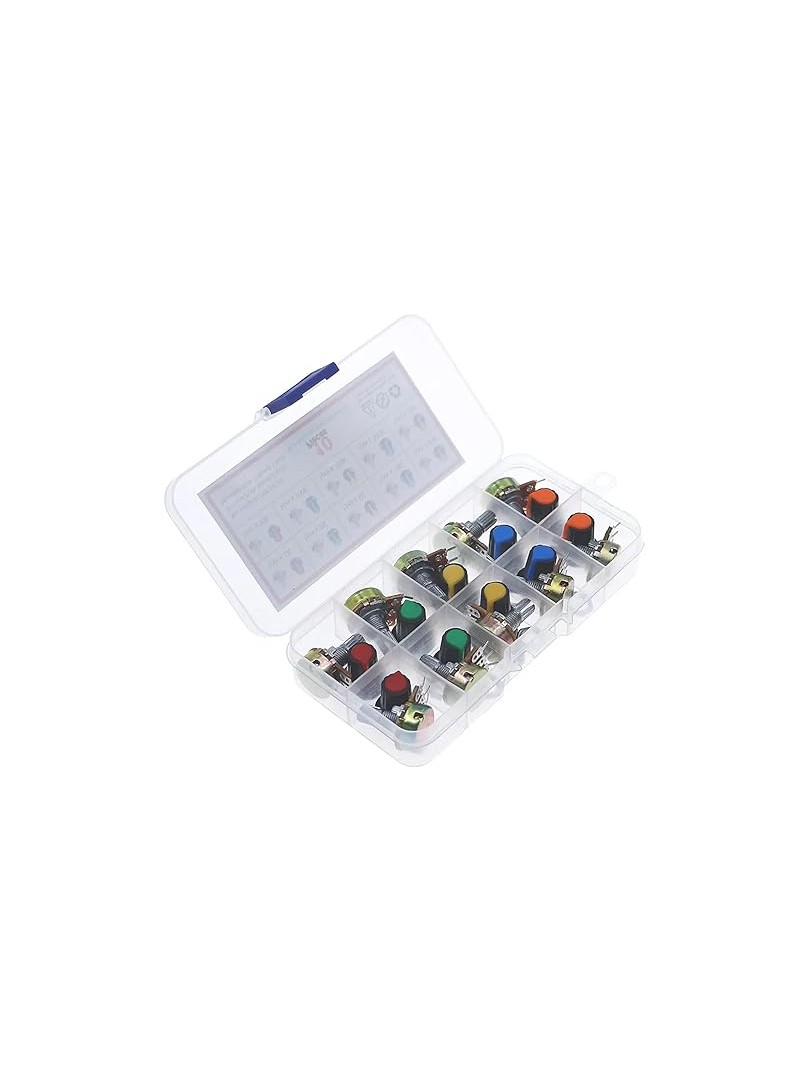

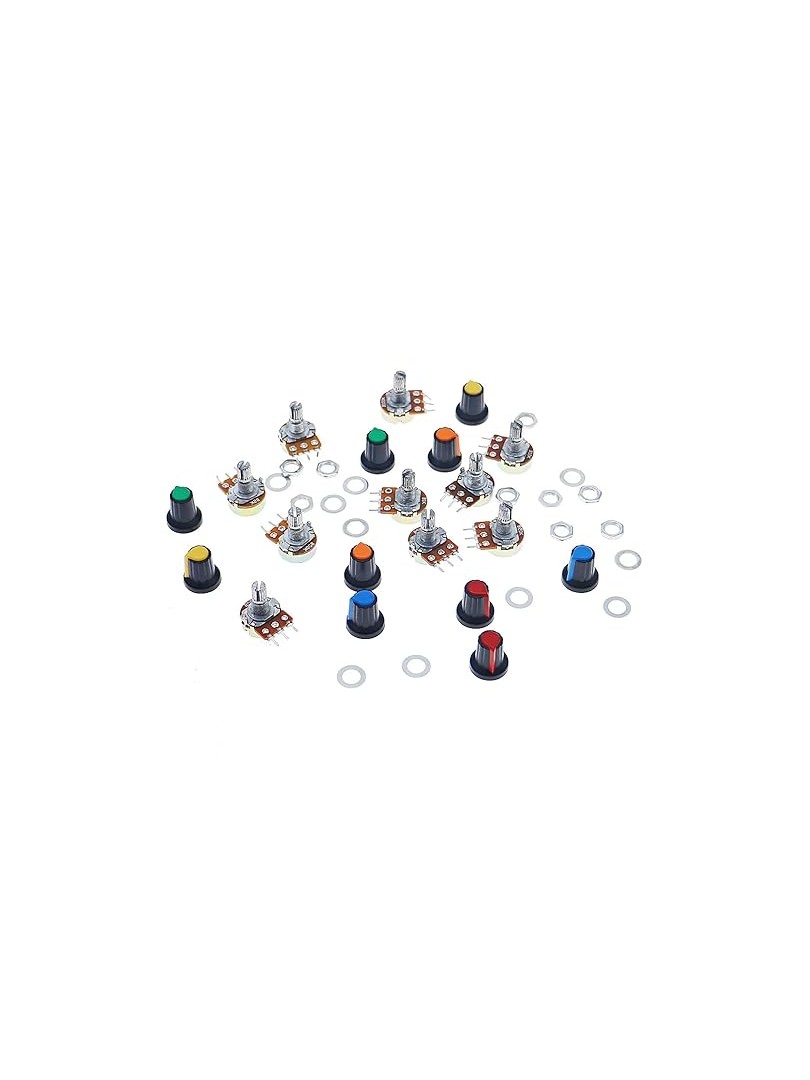

Zawartość zestawu

1 × potencjometr WH148 1kΩ

1 × potencjometr WH148 2kΩ

1 × potencjometr WH148 5kΩ

1 × potencjometr WH148 10kΩ

1 × potencjometr WH148 20kΩ

1 × potencjometr WH148 50kΩ

1 × potencjometr WH148 100kΩ

1 × potencjometr WH148 250kΩ

1 × potencjometr WH148 500kΩ

1 × potencjometr WH148 1MΩ

10 × pokrętło do potencjometru

10 × nakrętka montażowa

10 × podkładka

1 × plastikowe pudełko organizujące

Zestaw ProRock WH148 dostarcza praktyczny wybór potencjometrów obrotowych jednosekcyjnych, stanowiąc funkcjonalne rozwiązanie do prototypowania, regulacji oraz ogólnych zastosowań w elektronice sterującej.
