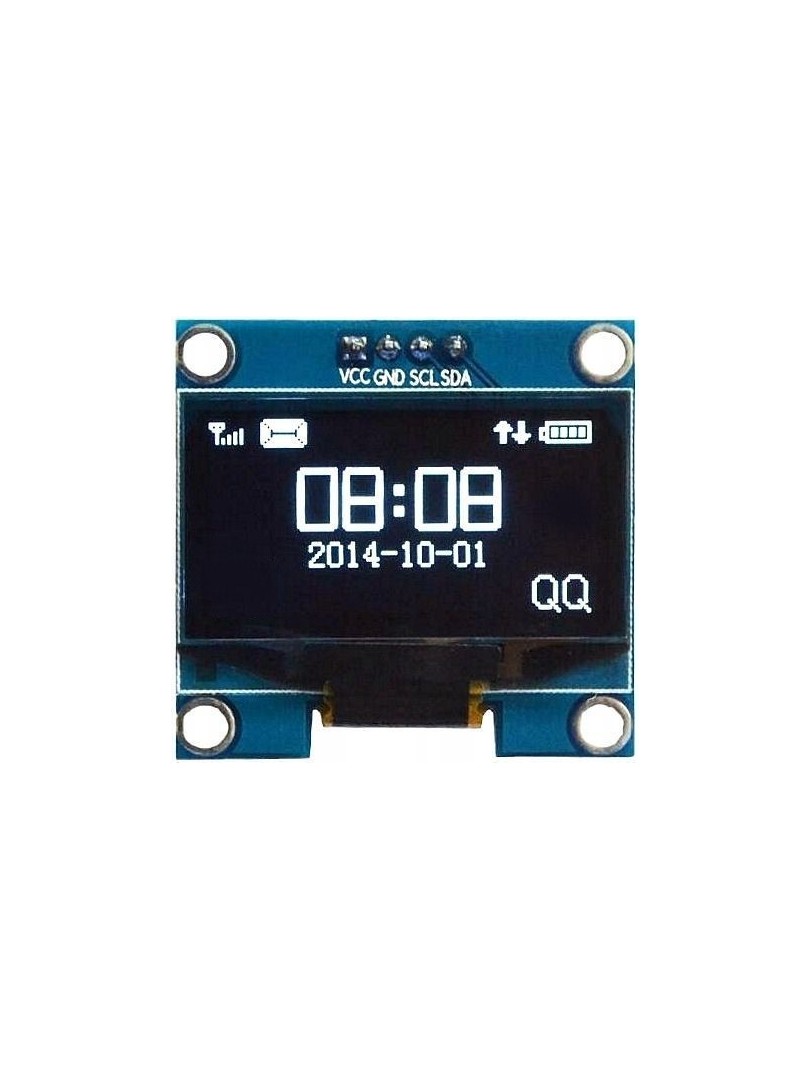

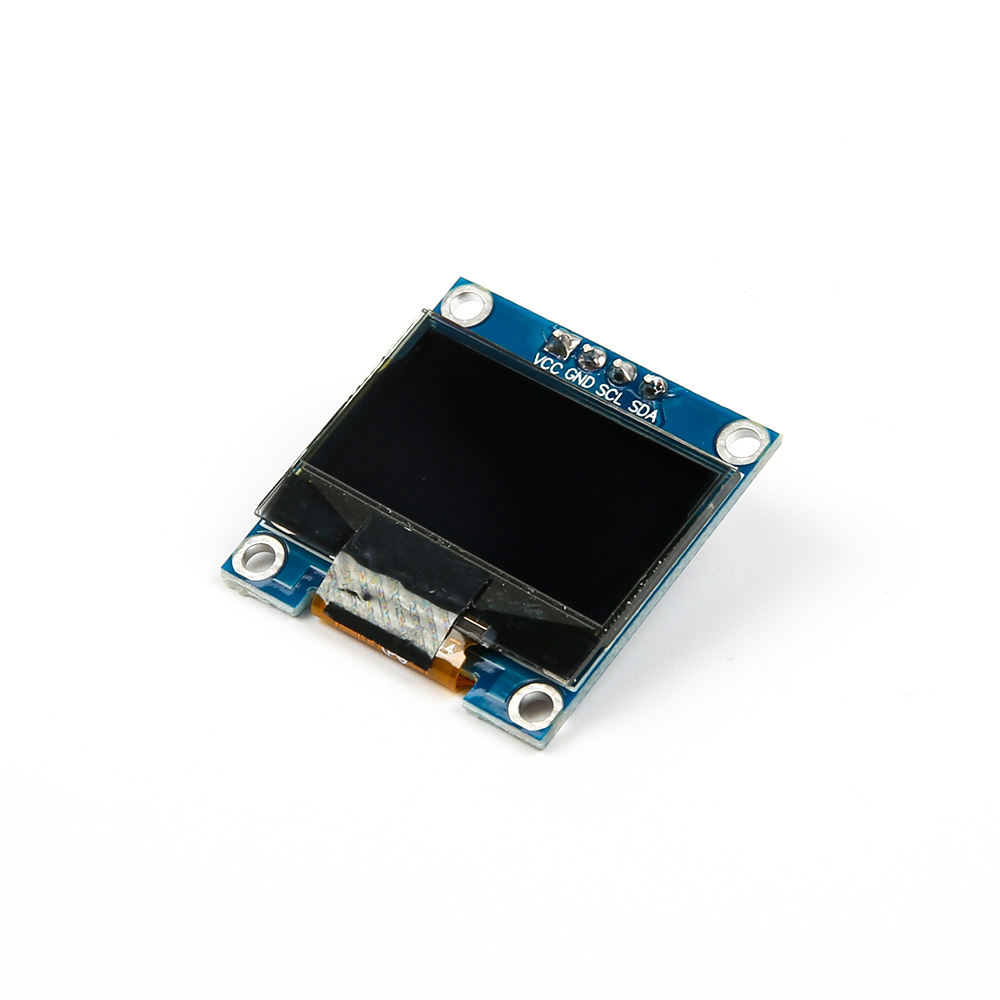

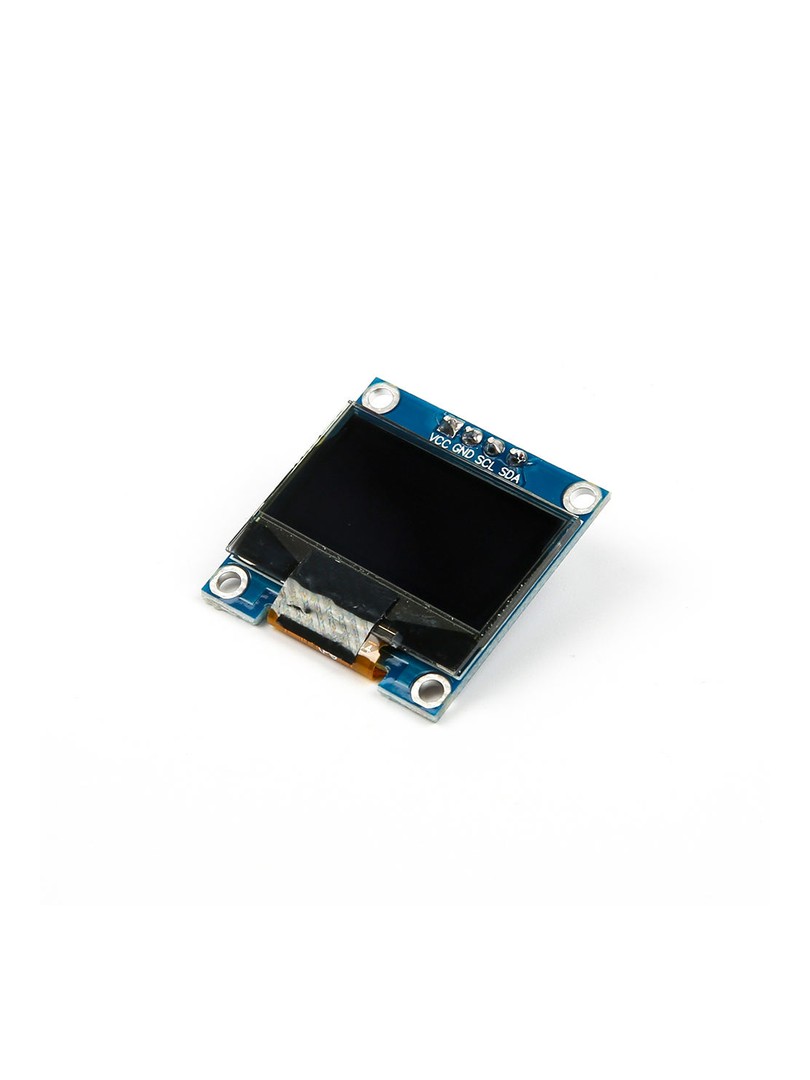

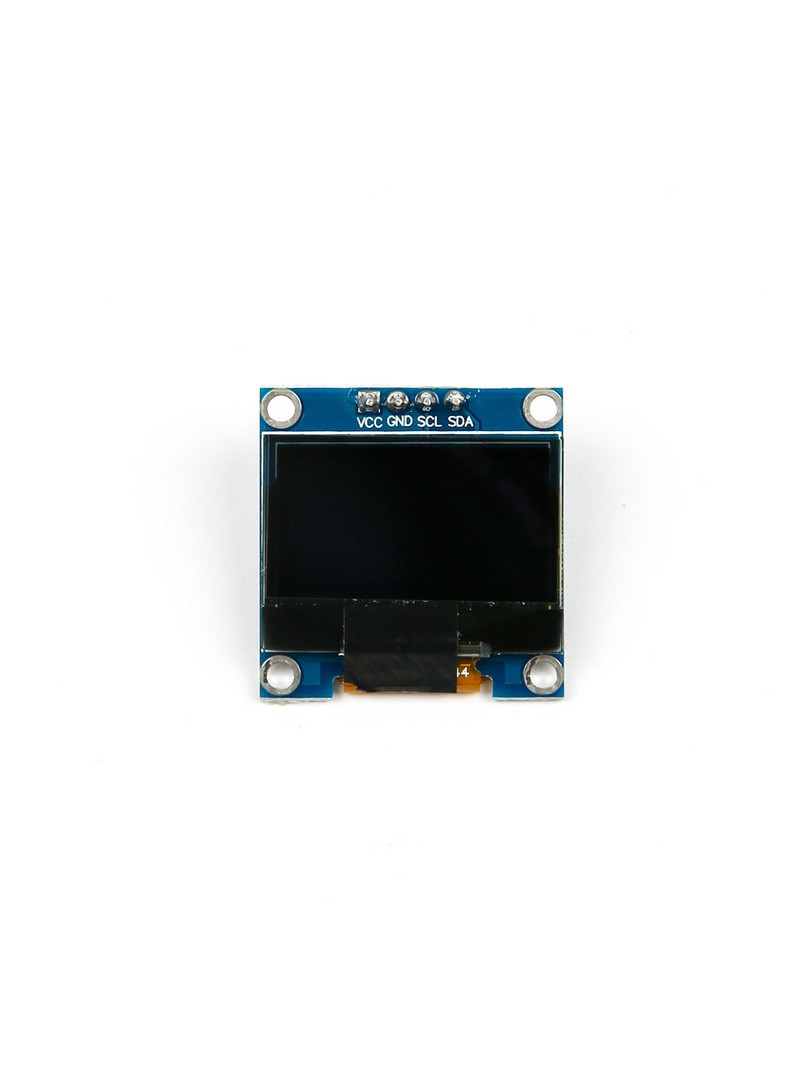

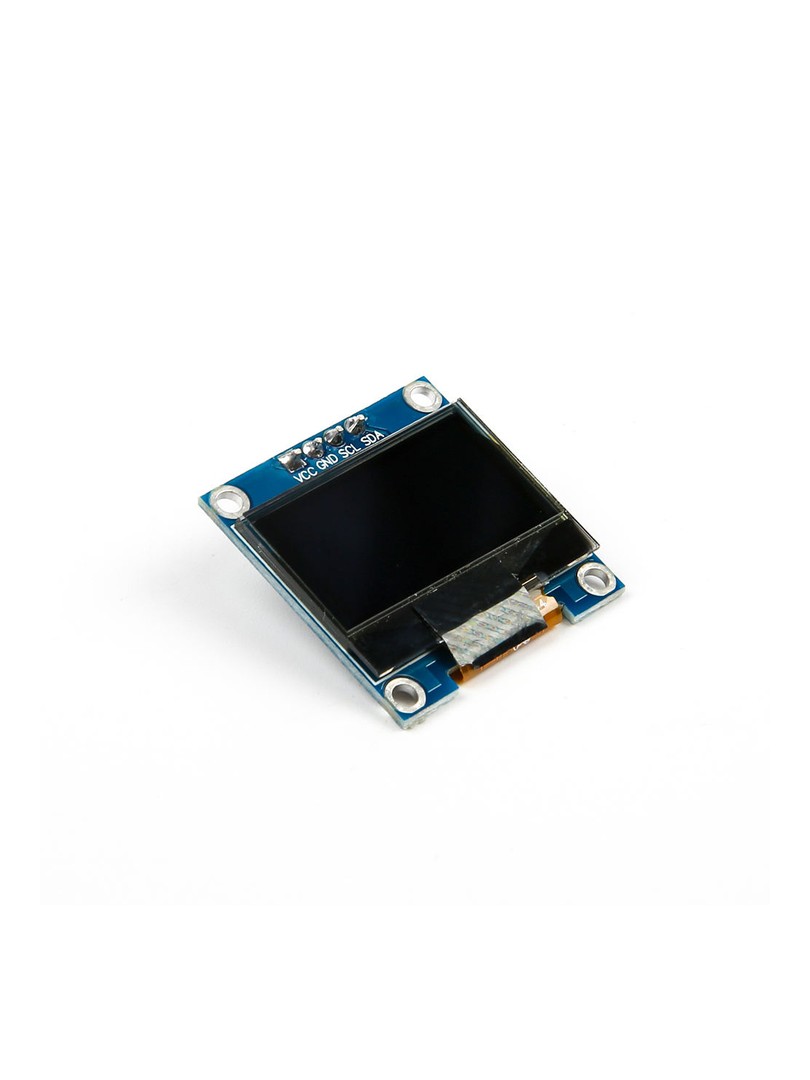

Moduł wyświetlacza OLED 0,96" 128×64 I2C SSD1306 biały ProRock
Wyświetlacz OLED 0,96 cala | Rozdzielczość 128×64 pikseli | Interfejs I2C 4-pin | Kontroler SSD1306 | Kolor biały | Napięcie 3–5V DC
Moduł wyświetlacza OLED ProRock to kompaktowy panel o przekątnej 0,96 cala, zaprojektowany do wyświetlania tekstu i grafiki w projektach elektronicznych opartych na mikrokontrolerach. Wykorzystuje technologię OLED zapewniającą samoświecące piksele, wysoką czytelność i niskie zużycie energii bez potrzeby podświetlenia.
Komunikacja odbywa się poprzez interfejs I2C wymagający jedynie czterech wyprowadzeń, co ułatwia integrację z platformami Arduino, ESP8266, ESP32, STM32, MSP430 oraz innymi urządzeniami zgodnymi z magistralą I2C.
Główne cechy
- Technologia OLED: samoświecące piksele eliminują potrzebę zastosowania podświetlenia i zapewniają wysoki kontrast obrazu
- Prosty interfejs I2C: komunikacja wymaga tylko czterech połączeń, co minimalizuje liczbę zajętych pinów mikrokontrolera
- Szeroka kompatybilność napięciowa: moduł współpracuje z systemami zasilanymi napięciem od trzech do pięciu woltów
- Kompaktowa konstrukcja: małe wymiary płytki i panelu umożliwiają zastosowanie w urządzeniach przenośnych
- Kontroler SSD1306: zapewnia zgodność z popularnymi bibliotekami graficznymi i szerokim wsparciem programistycznym
- Niskie pobór prądu: charakterystyczny dla technologii OLED, zależny od wyświetlanej treści i poziomu jasności
Zasada działania
Wyświetlacz wykorzystuje technologię OLED, w której każdy piksel emituje światło po przyłożeniu napięcia. Kontroler SSD1306 zarządza macierzą pikseli i komunikacją z mikrokontrolerem poprzez dwuprzewodową magistralę I2C. Dane graficzne i tekstowe są przesyłane z urządzenia nadrzędnego do pamięci RAM kontrolera, skąd odświeżany jest obraz na ekranie. Brightness i kontrast można regulować programowo poprzez rejestry kontrolera.
Specyfikacja techniczna
- Typ produktu: moduł wyświetlacza OLED
- Rozmiar ekranu: 0,96 cala
- Rozdzielczość: 128 × 64 pikseli
- Kolor wyświetlania: biały
- Typ wyświetlacza: OLED
- Kontroler: SSD1306 lub kompatybilny (zależny od partii produkcyjnej)
- Interfejs komunikacyjny: I2C (IIC) 4-pin
- Napięcie zasilania: 3–5V DC
- Częstotliwość odświeżania: 1/64 duty
- Temperatura pracy: od −30°C do +70°C
- Wymiary panelu: ok. 26,7 × 19,26 × 1,85 mm
- Obszar aktywny: ok. 21,74 × 11,2 mm
- Typowy adres I2C: 0x3C (czasami 0x3D, zależny od wersji płytki)

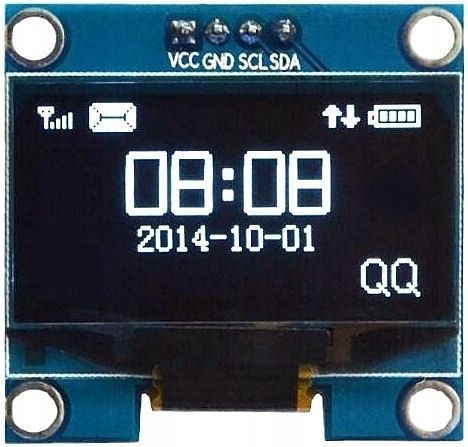

Wyprowadzenia (Pinout)
- GND: masa zasilania
- VCC: zasilanie 3–5V
- SCL: linia zegarowa I2C
- SDA: linia danych I2C
Uwagi
- Moduł nie zawiera wbudowanych czcionek — tekst i grafika generowane są przez oprogramowanie z wykorzystaniem odpowiednich bibliotek.
- Jasność i kontrast wyświetlacza regulowane są programowo poprzez rejestry kontrolera.
- Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.
- W przypadku użycia z Raspberry Pi należy upewnić się, że linie I2C pracują na poziomach logicznych 3,3V — należy unikać rezystorów podciągających 5V na liniach SDA i SCL.

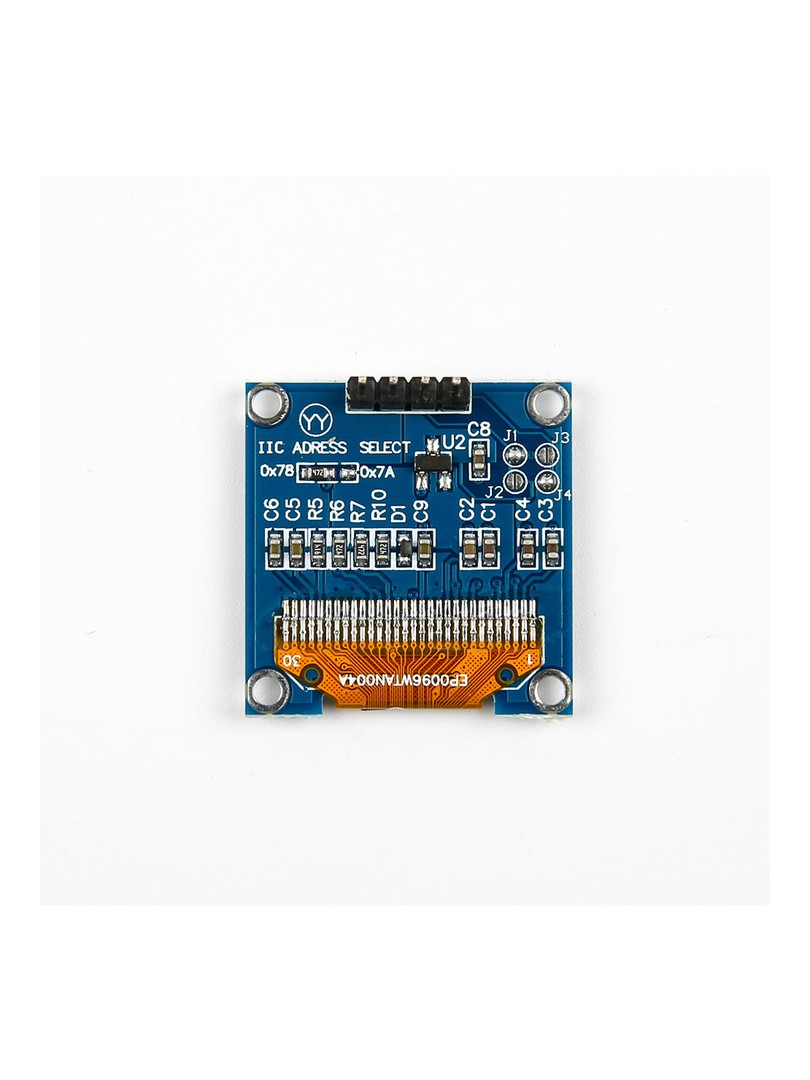

- Adres I2C może wynosić 0x3C lub 0x3D w zależności od wersji płytki — należy dobrać odpowiedni sterownik lub bibliotekę zgodną z wersją sprzętową.
Typowe zastosowania
- Projekty edukacyjne i prototypowe z Arduino oraz ESP8266/ESP32
- Wyświetlacze statusu w urządzeniach IoT
- Przenośne przyrządy pomiarowe i mierniki
- Wyświetlanie informacji tekstowych i graficznych w systemach wbudowanych
- Niskoenergetyczne aplikacje zasilane bateryjnie
Zawartość zestawu
- 1 × Moduł wyświetlacza OLED 0,96" biały I2C 4-pin ProRock
Moduł wyświetlacza OLED ProRock łączy kompaktową budowę z energooszczędną technologią i prostym interfejsem I2C, stanowiąc działający rozwiązanie do wyświetlania informacji w systemach wbudowanych i projektach IoT.
