Moduł wyświetlacza OLED ProRock to kompaktowy ekran przeznaczony do wyświetlania tekstu i grafiki w projektach wykorzystujących mikrokontrolery i platformy embedded. Wykorzystuje technologię OLED zapewniającą samoemisyjne piksele bez konieczności stosowania podświetlenia, co przekłada się na niskie zużycie energii i wysoki kontrast obrazu. Wyświetlacz emituje światło w kolorze białym i oferuje wyraźny obraz z szerokim kątem widzenia.

Moduł komunikuje się przez interfejs I2C wymagający tylko czterech połączeń, co upraszcza integrację z popularnymi platformami takimi jak Arduino, ESP8266, ESP32, STM32 oraz MSP430. Kontroler SSD1306 zapewnia kompatybilność z wieloma dostępnymi bibliotekami programistycznymi.

Główne cechy

Technologia OLED: samoświecące piksele eliminują potrzebę podświetlenia i zapewniają wysoką czytelność

Interfejs I2C: wymaga tylko czterech pinów do pełnej komunikacji z mikrokontrolerem

Kontroler SSD1306: zapewnia kompatybilność z popularnymi bibliotekami graficznymi i tekstowymi

Szeroka kompatybilność napięciowa: współpracuje z systemami zasilanymi napięciem od trzech do pięciu woltów

Kompaktowa konstrukcja: niewielkie wymiary umożliwiają montaż w urządzeniach przenośnych i projektach o ograniczonej przestrzeni

Niskie zużycie energii: technologia OLED pobiera prąd proporcjonalnie do ilości aktywnych pikseli

Zasada działania

Wyświetlacz OLED wykorzystuje organiczne diody elektroluminescencyjne, które emitują światło po przyłożeniu napięcia. Każdy piksel świeci niezależnie, co pozwala na uzyskanie doskonałego kontrastu i głębokiej czerni w miejscach nieaktywnych. Kontroler SSD1306 zarządza pamięcią ramki oraz sterowaniem wyświetlacza poprzez interfejs I2C. Mikrokontroler przesyła dane graficzne i tekstowe na dedykowany adres I2C, a kontroler aktualizuje odpowiednie piksele na ekranie. Jasność i kontrast są regulowane programowo przez zmianę poziomu prądu sterującego diodami.

Specyfikacja techniczna

Typ produktu: moduł wyświetlacza OLED

Rozmiar ekranu: 0.96 cala

Rozdzielczość: 128 × 64 pikseli

Kolor wyświetlacza: biały

Typ wyświetlacza: OLED

Kontroler: SSD1306 lub kompatybilny

Interfejs: I2C (4-piny)

Napięcie zasilania: 3.3V – 5V DC

Współczynnik pracy: 1/64

Temperatura pracy: −30°C do +70°C

Wymiary panelu: ok. 26.7 × 19.26 × 1.85 mm

Obszar aktywny: ok. 21.74 × 11.2 mm

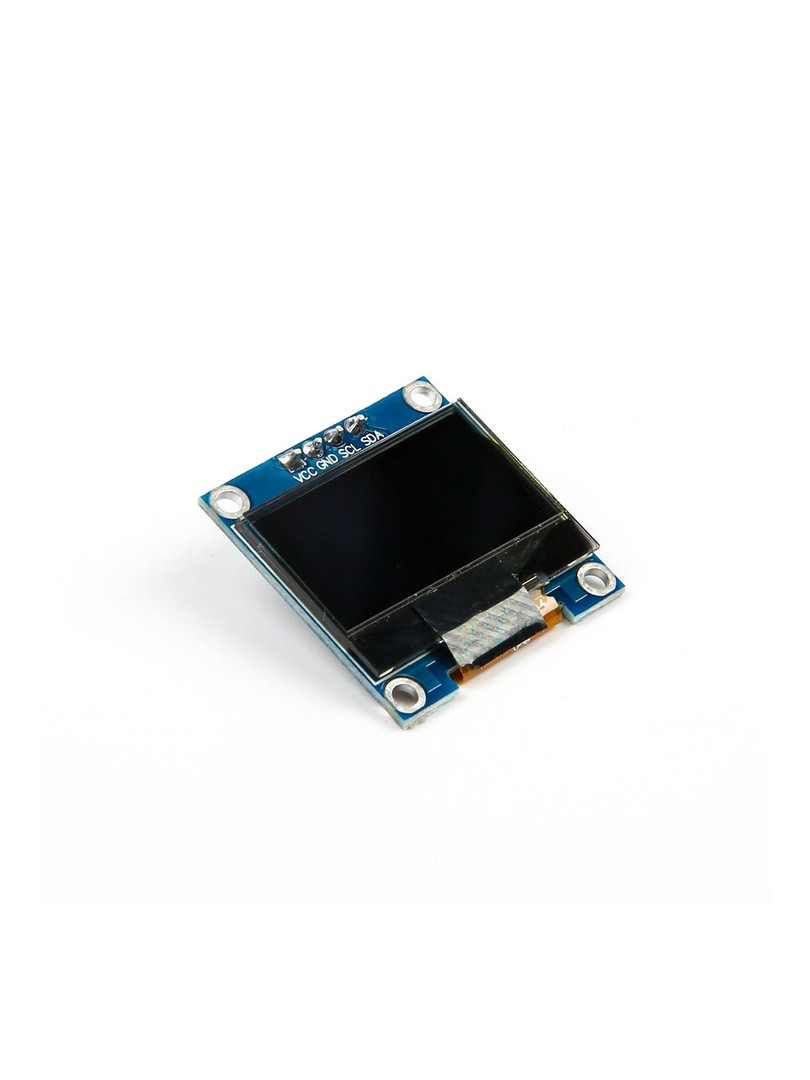

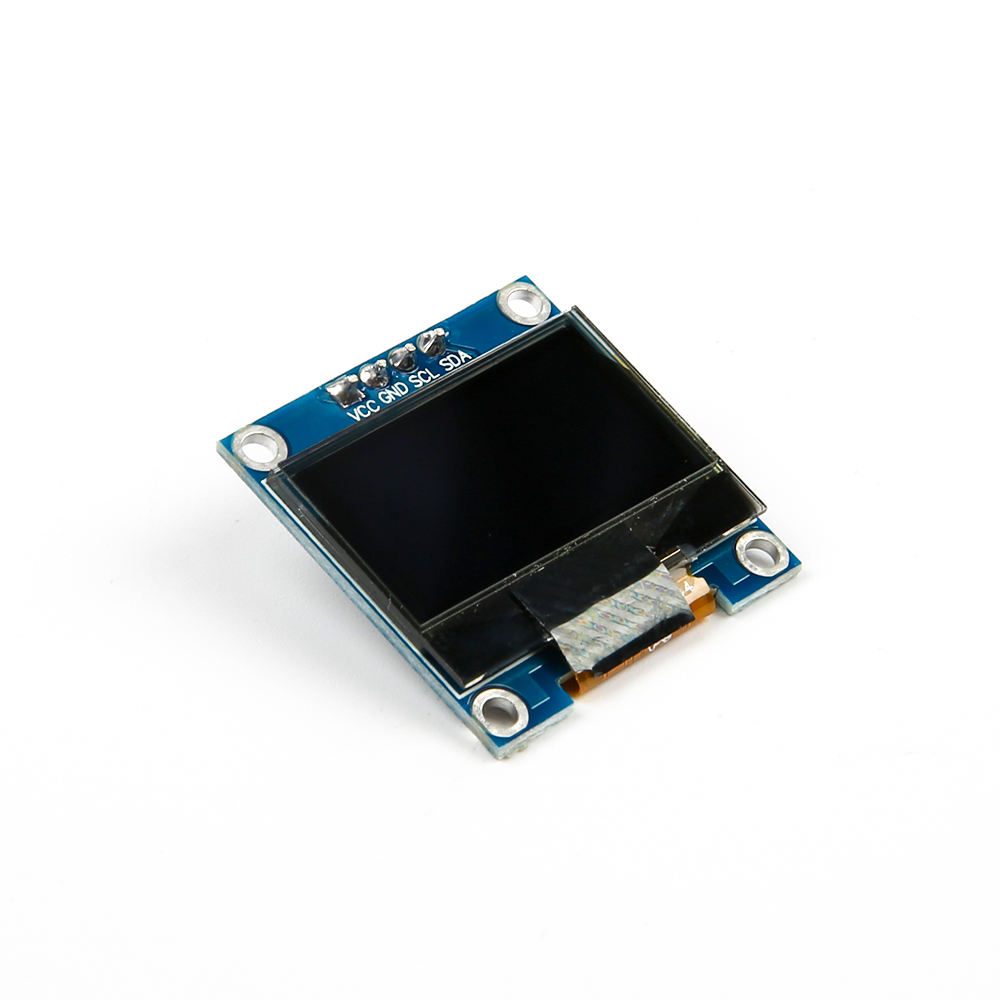

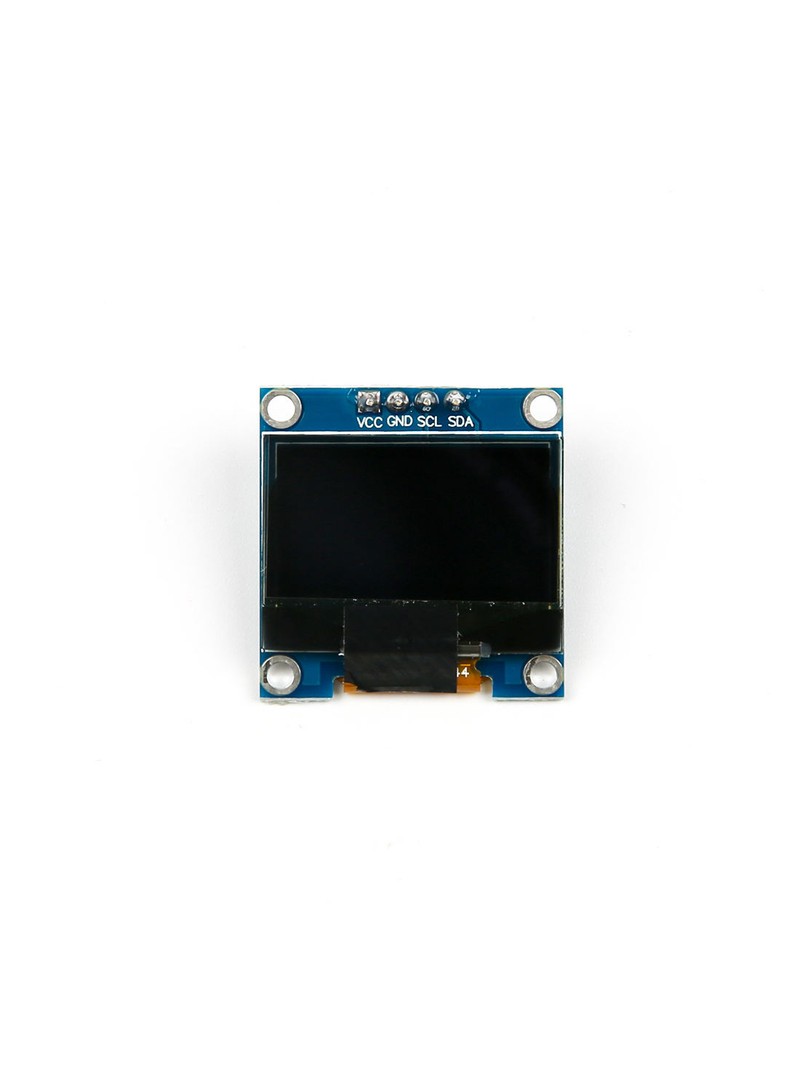

Wyprowadzenia

GND: masa zasilania

VCC: zasilanie (zgodnie z napięciem roboczym modułu)

SCL: linia zegarowa I2C

SDA: linia danych I2C

Uwagi

Moduł nie zawiera wbudowanych czcionek — tekst i grafika są generowane programowo za pomocą odpowiednich bibliotek.

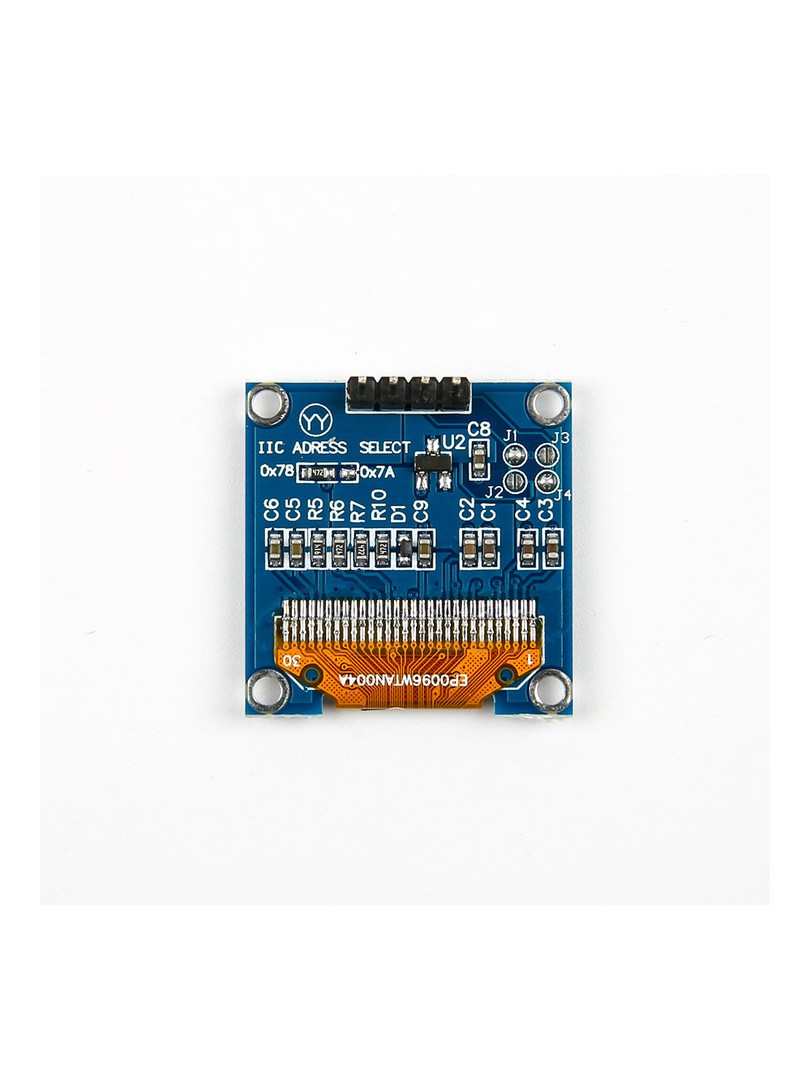

Typowy adres I2C modułu to 0x3C, w niektórych wersjach może to być 0x3D w zależności od konfiguracji sprzętowej.

Jasność i kontrast wyświetlacza są regulowane programowo za pomocą odpowiednich komend kontrolera.

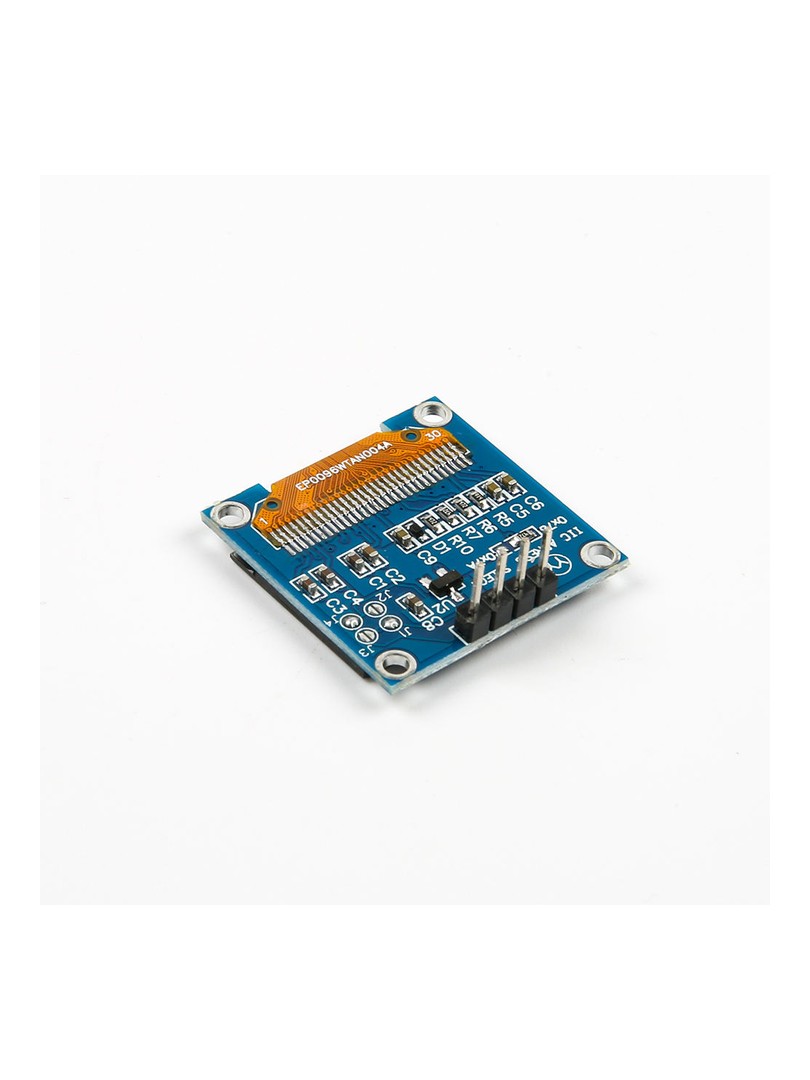

Układ kontrolera i rozmieszczenie elementów na płytce PCB mogą się różnić w zależności od partii produkcyjnej — należy dobrać odpowiedni sterownik lub bibliotekę.

Podczas pracy z Raspberry Pi należy upewnić się, że linie I2C pracują na poziomach logicznych 3.3V i unikać rezystorów podciągających 5V na liniach SDA i SCL.

Typowe zastosowania

Projekty z użyciem Arduino, ESP8266 oraz ESP32

Wyświetlacze stanu urządzeń IoT

Przenośne przyrządy pomiarowe i mierniki

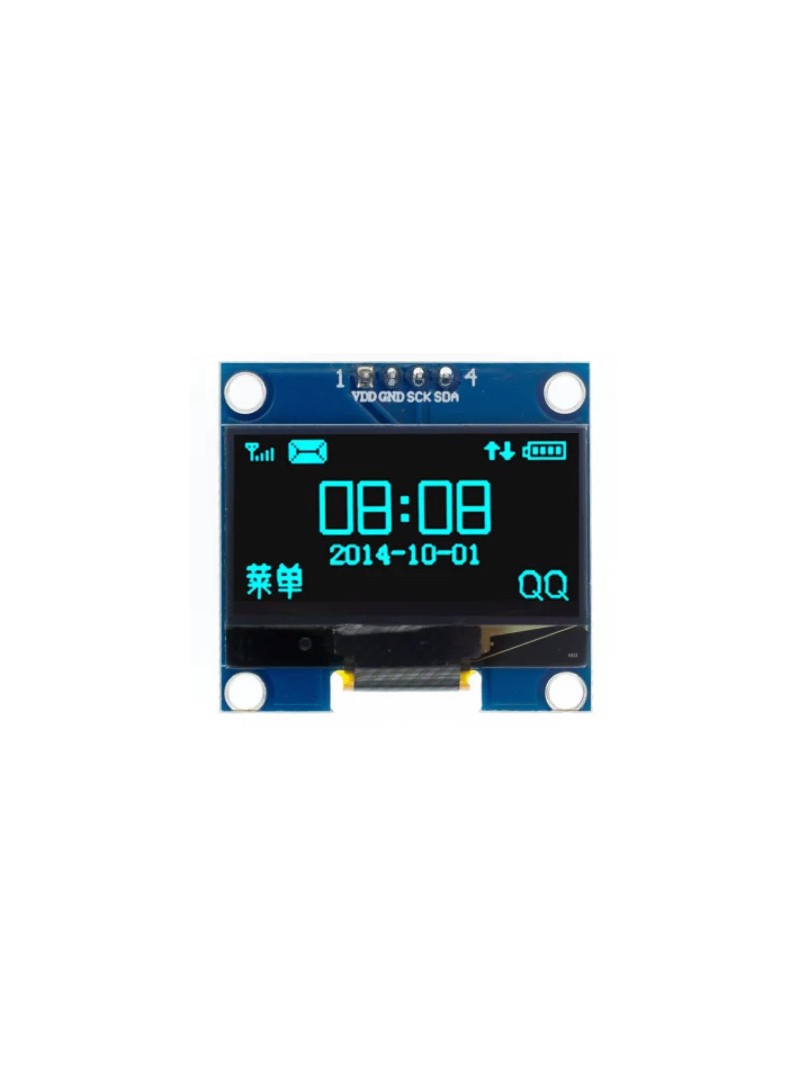

Wyświetlanie informacji tekstowych i graficznych

Niskoenergetyczne systemy embedded

Zawartość zestawu

1 × Moduł wyświetlacza OLED 0.96" biały (I2C, 4-piny)

Wyświetlacz OLED ProRock stanowi efektywne rozwiązanie do wizualizacji danych w systemach mikroprocesorowych, oferując wyraźny biały obraz przy niskim zużyciu energii i prostej integracji przez interfejs I2C.
