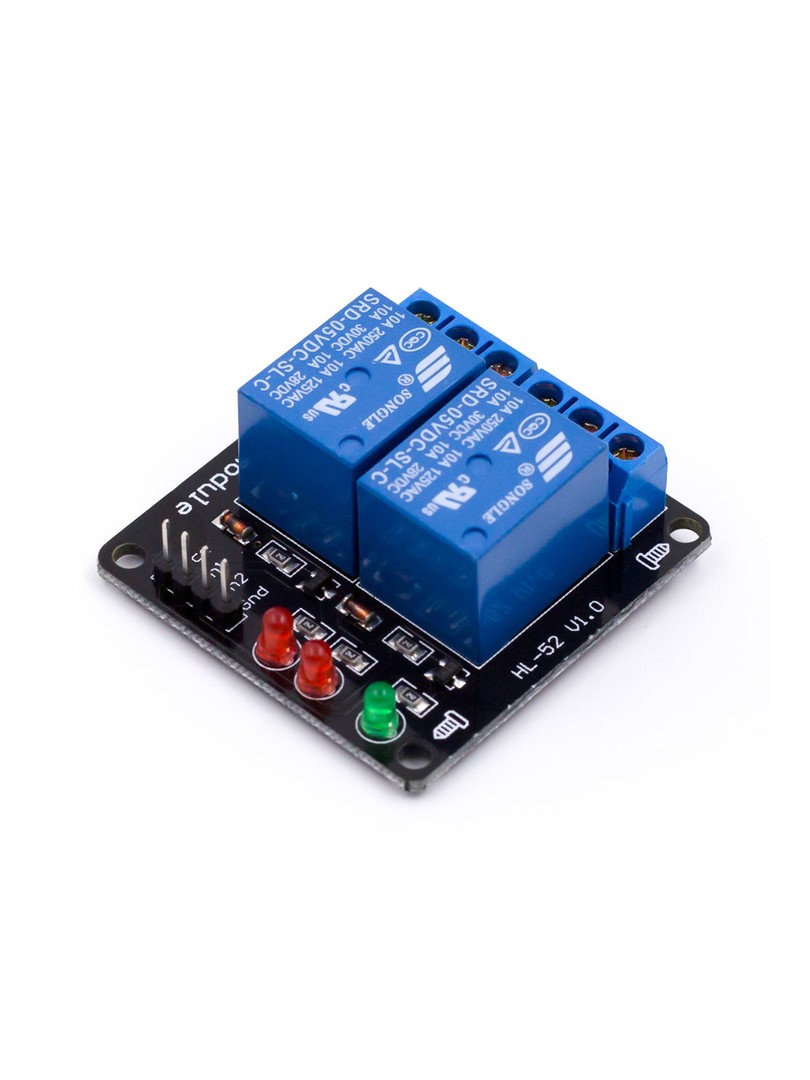

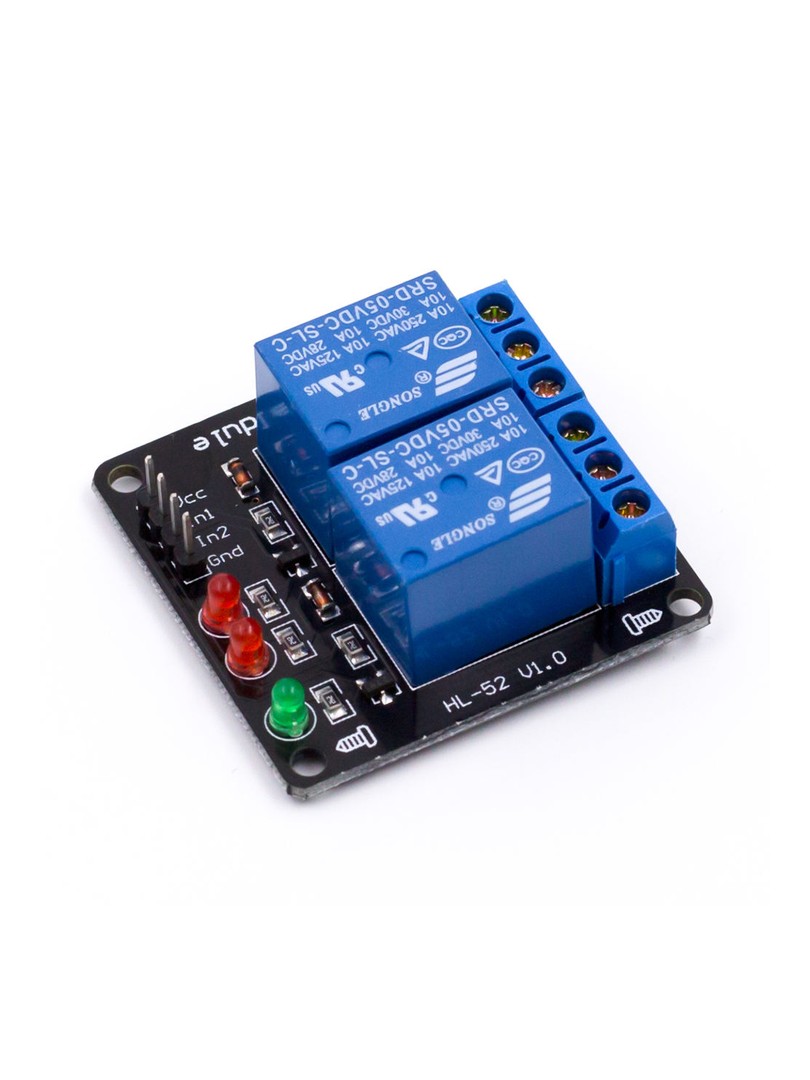

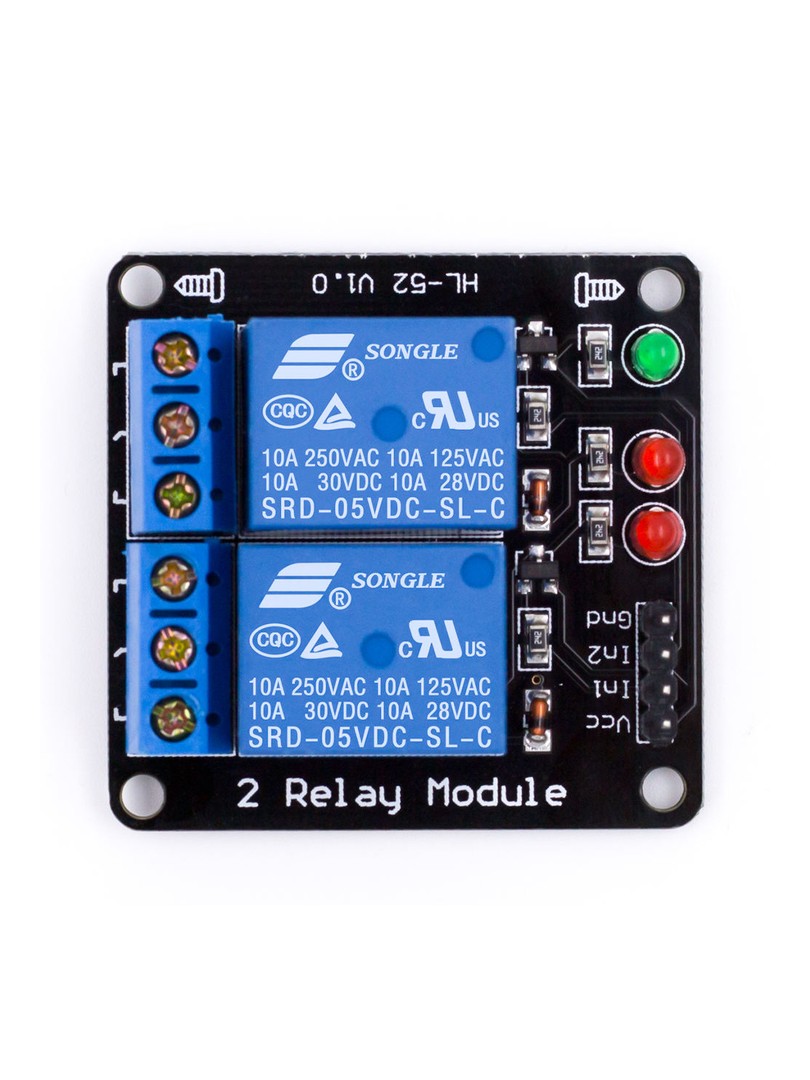

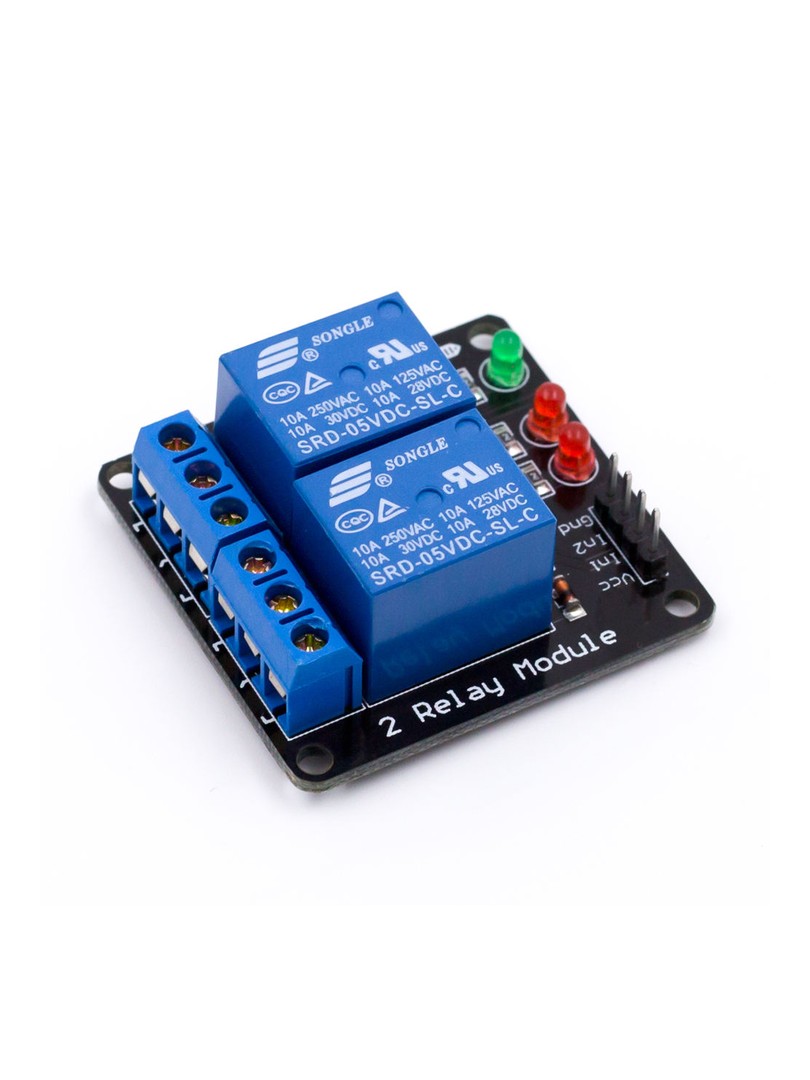

Moduł przekaźnikowy ProRock 2 Channel Low Level to dwukanałowa płytka sterująca przeznaczona do przełączania obciążeń AC i DC za pomocą mikrokontrolerów Arduino, AVR, PIC, ARM, MSP430 oraz innych systemów logicznych zasilanych napięciem 3,3V lub 5V. Każdy kanał przekaźnika jest aktywowany sygnałem niskiego stanu, co oznacza, że przekaźnik załącza się, gdy napięcie sterujące spada poniżej progu wyzwalania.

Moduł wykorzystuje tranzystorowy stopień wzbudzania cewki przekaźnika i wyposażony jest w diody LED sygnalizujące zasilanie oraz stan każdego z przekaźników. Konstrukcja z otworami montażowymi oraz śrubowymi zaciskami ułatwia instalację i podłączenie obciążenia.

Główne cechy

Dwa niezależne kanały przekaźnikowe: umożliwiają sterowanie dwoma odrębnymi obciążeniami z jednego układu.

Wyzwalanie niskim stanem logicznym: przekaźnik załącza się, gdy wejście sterujące zostaje podciągnięte do stanu niskiego.

Tranzystorowy układ sterujący: zapewnia działający wzbudzenie cewki przekaźnika.

Diody LED sygnalizacyjne: zielona dioda zasilania oraz czerwone diody stanu przekaźników informują o pracy układu.

Wysoka zdolność przełączania: nadaje się do sterowania urządzeniami zasilanymi napięciem przemiennym i stałym.

Otwory montażowe: umożliwiają z tworzywa mocowanie modułu w obudowie lub na płycie bazowej.

Zaciski śrubowe KF301: ułatwiają bezpieczne podłączenie przewodów obciążenia.

Zasada działania

Moduł aktywuje przekaźnik, gdy napięcie na wejściu sterującym IN spada poniżej progu wyzwalania wynoszącego około 2,0V. Tranzystor 8550 umieszczony na płytce wzmacnia sygnał sterujący i wzbudza cewkę przekaźnika. Po załączeniu przekaźnika styk COM zostaje połączony ze stykiem NO, a podczas stanu spoczynkowego pozostaje połączony ze stykiem NC. Rozwiązanie pozwala na przełączanie obwodów zarówno w logice normalnie otwartej, jak i normalnie zamkniętej.

Specyfikacja techniczna

Typ produktu: moduł przekaźnikowy dwukanałowy

Napięcie sterowania: DC 5V

Kompatybilność logiczna: 3,3V / 5V

Tryb wyzwalania: aktywny stan niski

Typ przekaźnika: SPDT (NO / NC / COM)

Maksymalne obciążenie AC: 250V 10A

Maksymalne obciążenie DC: 30V 10A

Próg aktywacji: poniżej około 2,0V

Tranzystor sterujący: 8550

Średnica otworów montażowych: 3,1 mm

Rozstaw pinów: 2,54 mm

Wyprowadzenia (Pinout)

VCC: wejście zasilania +5V

GND: masa

IN1: wejście sterujące przekaźnika 1 (aktywny stan niski)

IN2: wejście sterujące przekaźnika 2 (aktywny stan niski)

NO: styk normalnie otwarty

COM: styk wspólny

NC: styk normalnie zamknięty

Uwagi

Moduł nie posiada separacji optycznej pomiędzy układem sterującym a obciążeniem.

Całkowite obciążenie nie może przekraczać wartości znamionowych przekaźnika.

Podczas przełączania napięcia sieciowego AC należy zachować odpowiednią izolację i środki ostrożności.

Wymagane jest połączenie masy wspólnej między mikrokontrolerem a modułem przekaźnikowym.

Typowe zastosowania

Projekty przełączające oparte na Arduino i innych mikrokontrolerach

Systemy sterowania inteligentnym domem

Automatyka oświetlenia i urządzeń elektrycznych

Eksperymenty i zastosowania przemysłowe oraz laboratoryjne

Zawartość zestawu

1 × Moduł przekaźnikowy ProRock 2 Channel Low Level DC5V

Moduł przekaźnikowy ProRock 2 Channel Low Level zapewnia działający dwukanałowe przełączanie obciążeń z prostą logiką sterowania niskim stanem, co czyni go przydatnym rozwiązaniem w zastosowaniach automatyki i systemów wbudowanych.
