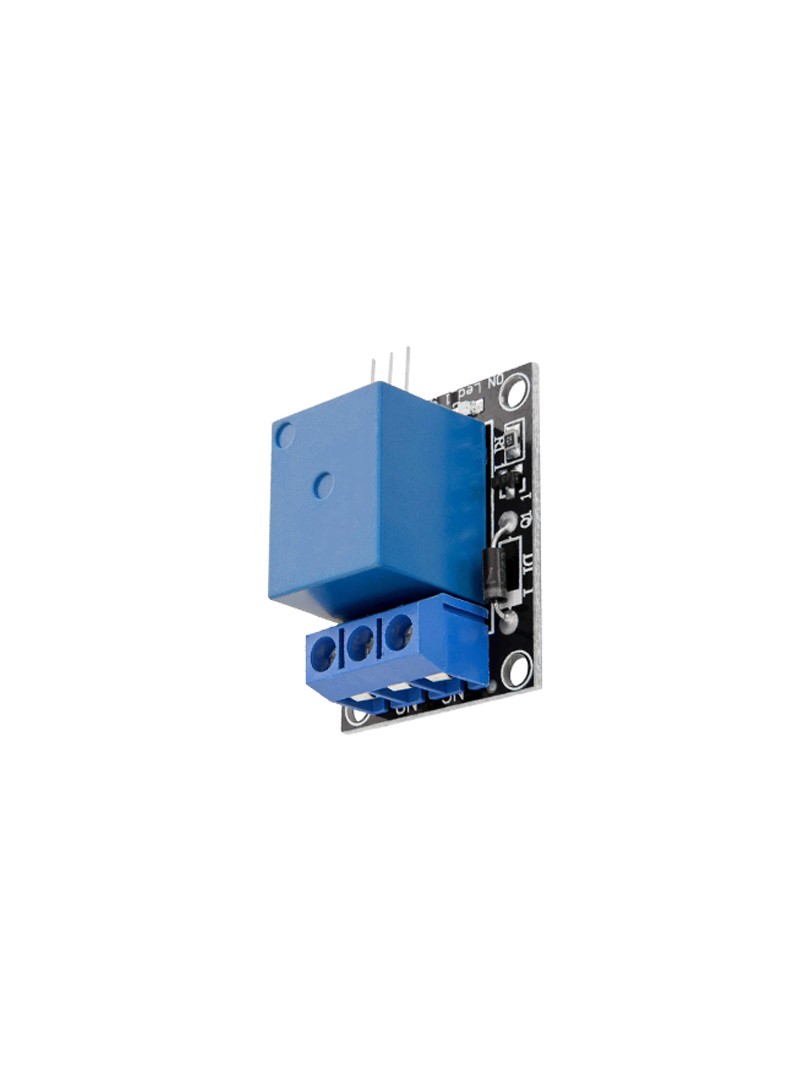

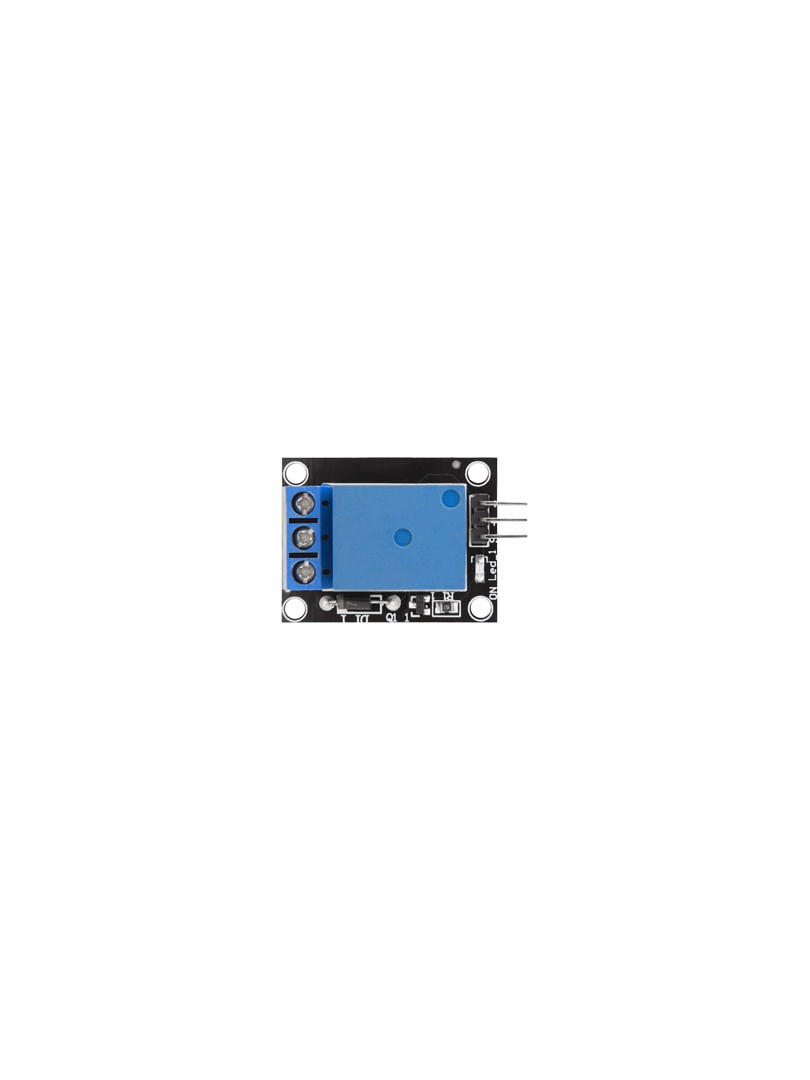

Moduł przekaźnikowy ProRock KY-019 to kompaktowa płytka przełączająca przeznaczona do sterowania obwodami o wyższym napięciu lub prądzie za pomocą mikrokontrolerów. Działa jako elektrycznie izolowany przełącznik aktywowany niskonapięciowym sygnałem sterującym z platform takich jak Arduino, Raspberry Pi, ESP8266, ESP32 oraz innych systemów MCU.

Moduł oferuje styki normalnie otwarte i normalnie zamknięte, co umożliwia realizację różnych logik przełączania. Wbudowany układ sterujący z tranzystorem oraz dioda ochronna zapewniają działający aktywację cewki i chronią pin sterujący mikrokontrolera. Dioda LED sygnalizuje stan załączenia przekaźnika.

Główne cechy

Przekaźnik jednokanałowy: umożliwia proste sterowanie załączaniem i wyłączaniem zewnętrznych obciążeń

Zasilanie: kompatybilne ze standardowymi szynami zasilania mikrokontroleró

Styki NO/NC: obsługuje różne scenariusze przełączania dzięki dostępowi do styków normalnie otwartych i normalnie zamkniętych

Układ sterujący: stopień tranzystorowy zapewnia stałe wyzwalanie przekaźnika

Dioda ochronna: chroni kontroler przed napięciem zwrotnym generowanym przez cewkę

Wskaźnik LED: sygnalizuje aktualny stan przełączenia przekaźnika

Kompaktowa konstrukcja: ułatwia integrację w projektach DIY i systemach IoT

Zasada działania

Moduł wykorzystuje sygnał cyfrowy z pinu mikrokontrolera do sterowania stanem tranzystora, który z kolei kontroluje przepływ prądu przez cewkę przekaźnika. Po przełączeniu przekaźnika zestyki mechaniczne COM/NO/NC zmieniają swoją konfigurację, zamykając lub otwierając obwód obciążenia. Dioda ochronna odprowadza napięcie indukcyjne generowane podczas wyłączania cewki, chroniąc układy sterujące przed uszkodzeniem.

Specyfikacja techniczna

Model: KY-019

Liczba kanałów: 1

Napięcie cewki: 5 V

Typ styków: COM / NO / NC

Wejście sterujące: sygnał cyfrowy z mikrokontrolera

Wskaźniki: dioda LED zasilania/stanu

Zabezpieczenia: tranzystorowy układ sterujący + dioda zabezpieczająca

Maksymalne obciążenie styków: 10 A

Uwagi

Podczas przełączania obciążeń zasilanych napięciem sieciowym AC należy zapewnić odpowiednią izolację, obudowę i przestrzegać zasad bezpieczeństwa elektrycznego.

Przed uruchomieniem systemu należy sprawdzić, czy parametry znamionowe styków przekaźnika odpowiadają typowi obciążenia (AC/DC) oraz wartości prądu.

Przed podłączeniem zasilania należy upewnić się, że okablowanie zacisków COM/NO/NC jest prawidłowe.

Typowe zastosowania

Automatyka domowa IoT (sterowanie oświetleniem, wentylatorami, urządzeniami AGD)

Przełączanie obciążeń AC i DC z poziomu mikrokontrolera

Projekty zdalnego sterowania

Prototypy mechatroniczne i automatyczne

Zawartość zestawu

1 × Moduł przekaźnikowy ProRock KY-019 jednokanałowy 5 V

Moduł przekaźnikowy ProRock KY-019 stanowi działający i w użyciu rozwiązanie do przełączania zewnętrznych urządzeń z poziomu niskonapięciowych systemów sterowania, łącząc kompaktowe wymiary, czytelną sygnalizację stanu oraz praktyczny układ sterownika z zabezpieczeniami.
