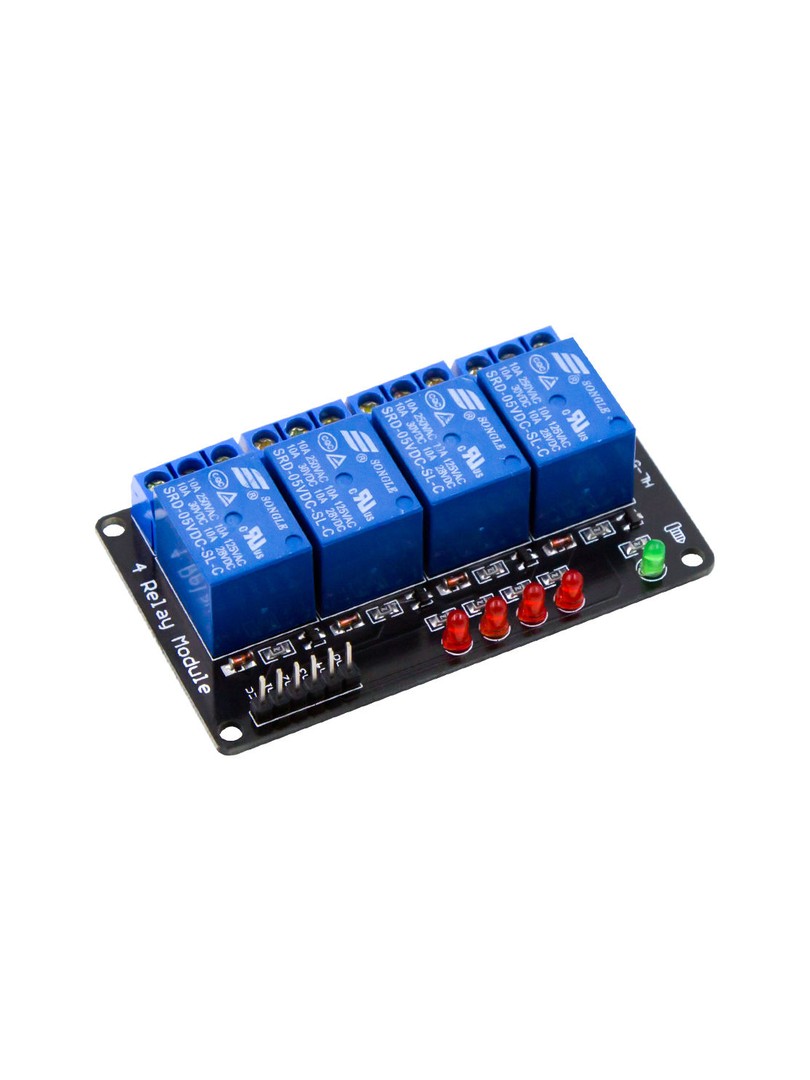

ProRock Moduł 4-Kanałowy Przekaźnikowy Bez Optoizolacji DC 5V 10A
4 kanały SPDT | Wyzwalanie niskim stanem | Zasilanie DC 5V | Obciążenie AC 250V 10A | Tranzystor 8550 | Płytka FR-4
Moduł przekaźnikowy ProRock to cztereokanałowa płytka sterująca przeznaczona do przełączania obciążeń prądu stałego i przemiennego za pomocą mikrokontrolerów takich jak Arduino, AVR, ARM, STM32, ESP oraz innych systemów embedded. Układ wykorzystuje tranzystorowy stopień mocy bez separacji optoizolatorowej.

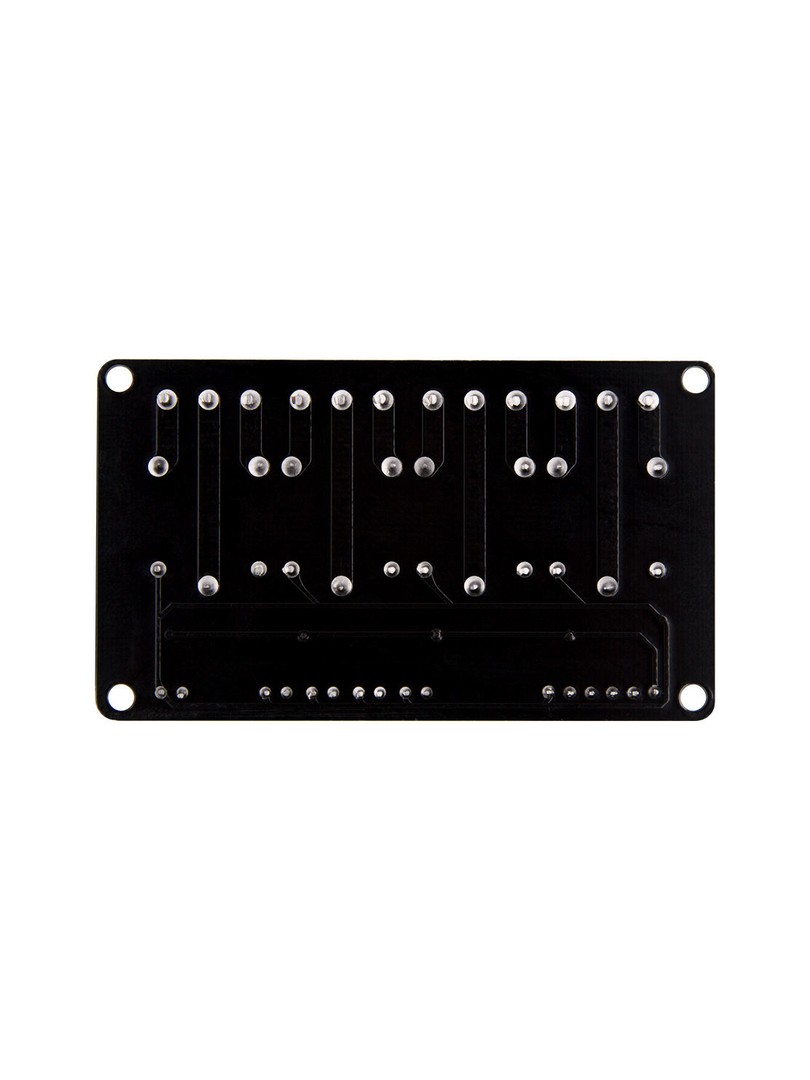

Każdy kanał przekaźnika jest aktywowany sygnałem niskiego stanu, co oznacza, że przekaźnik załącza się po podłączeniu wejścia sterującego do masy. Moduł wykonano na dwustronnej płytce drukowanej FR-4 z łączówkami śrubowymi KF301 ułatwiającymi podłączenie obciążenia.
Główne cechy
- Cztery niezależne kanały: możliwość sterowania odrębnymi obciążeniami dla każdego przekaźnika
- Wyzwalanie niskim stanem: przekaźnik włącza się po podłączeniu wejścia do masy
- Stopień tranzystorowy: układ bazuje na tranzystorze 8550 zapewniającym odpowiedni prąd sterujący cewką
- Styki SPDT: dostęp do styków normalnie otwartych i normalnie zamkniętych dla każdego kanału
- Diody sygnalizacyjne: zielona dioda zasilania oraz czerwone diody stanu dla każdego przekaźnika
- Łączówki śrubowe KF301: bezpieczne i wygodne podłączenie przewodów obciążenia
- Otwory montażowe: umożliwiają mechaniczne mocowanie modułu w obudowie lub na konstrukcji nośnej
Zasada działania
Moduł wykorzystuje logikę wyzwalania niskim stanem. Przekaźnik włącza się, gdy na odpowiednie wejście sterujące zostanie przyłożony stan niski poprzez podłączenie do linii GND. Tranzystor 8550 działa jako stopień mocy, dostarczając prąd niezbędny do załączenia cewki przekaźnika. W stanie spoczynku styk wspólny COM jest połączony ze stykiem normalnie zamkniętym NC. Po aktywacji cewki styk COM przełącza się na styk normalnie otwarty NO.
Specyfikacja techniczna
- Typ modułu: przekaźnik 4-kanałowy
- Napięcie zasilania (VCC): DC 5V
- Kompatybilne napięcia systemów sterujących: 3V / 5V / 12V / 24V
- Tryb wyzwalania: aktywny niski stan
- Typ styków przekaźnika: SPDT (NO / NC / COM)
- Maksymalne napięcie AC: 250V
- Maksymalny prąd AC: 10A
- Maksymalne napięcie DC: 30V
- Maksymalny prąd DC: 10A
- Tranzystor sterujący: 8550
- Materiał płytki: dwustronna FR-4

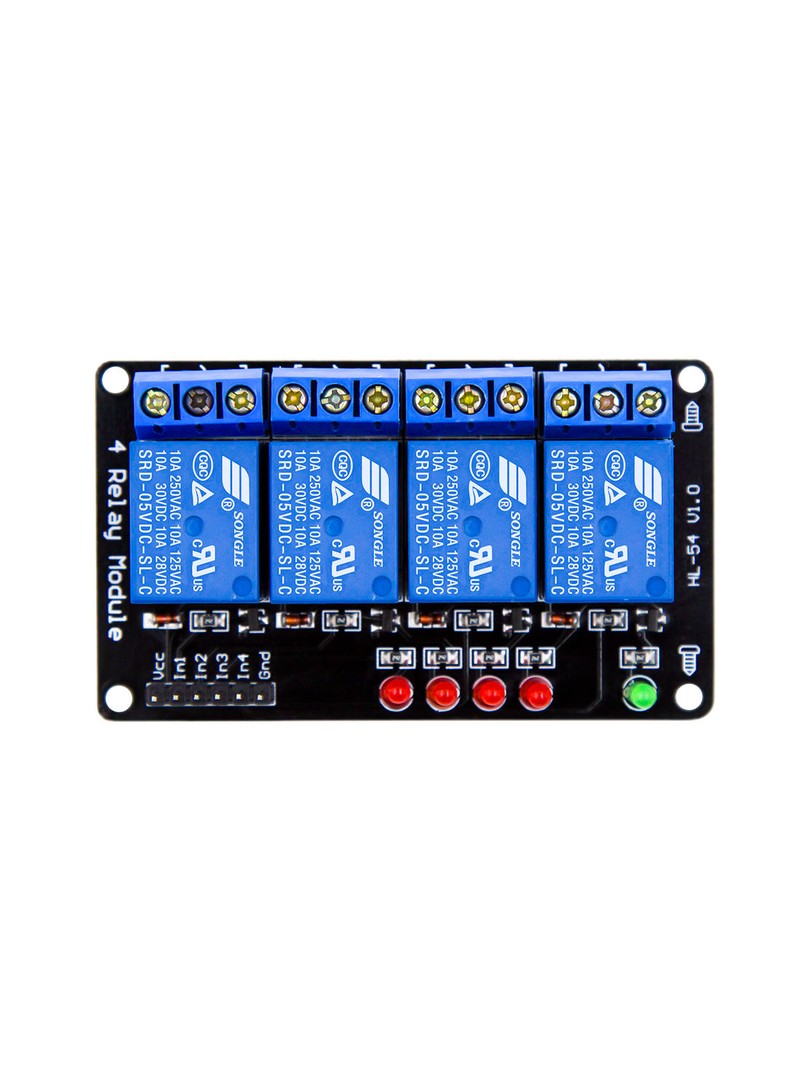

Wyprowadzenia (Pinout)
- VCC: wejście zasilania +5V
- GND: masa układu
- IN1–IN4: wejścia sterujące wyzwalane niskim stanem
- NO1–NO4: styki normalnie otwarte przekaźników
- COM1–COM4: styki wspólne przekaźników
- NC1–NC4: styki normalnie zamknięte przekaźników
Uwagi
- Moduł nie posiada separacji optoizolatorowej między układem sterującym a obwodem przekaźników.
- Wyzwalanie niskim stanem oznacza, że przekaźnik aktywuje się po podłączeniu wejścia sterującego do masy GND.
- Należy przestrzegać maksymalnych parametrów obciążenia określonych w specyfikacji.
- Podczas przełączania napięcia sieciowego AC wymagane jest zastosowanie odpowiednich środków bezpieczeństwa.
Typowe zastosowania
- Projekty automatyki z wykorzystaniem Arduino i innych mikrokontrolerów
- Systemy inteligentnego domu
- Sterowanie oświetleniem i urządzeniami elektrycznymi
- Automatyka przemysłowa i laboratoryjna
Zawartość zestawu
- 1 × Moduł przekaźnikowy ProRock 4-kanałowy bez optoizolacji DC 5V
Moduł przekaźnikowy ProRock zapewnia działający przełączanie wielu obwodów przy użyciu prostej logiki sterowania niskim stanem, co czyni go odpowiednim rozwiązaniem do projektów automatyki i systemów wbudowanych.
