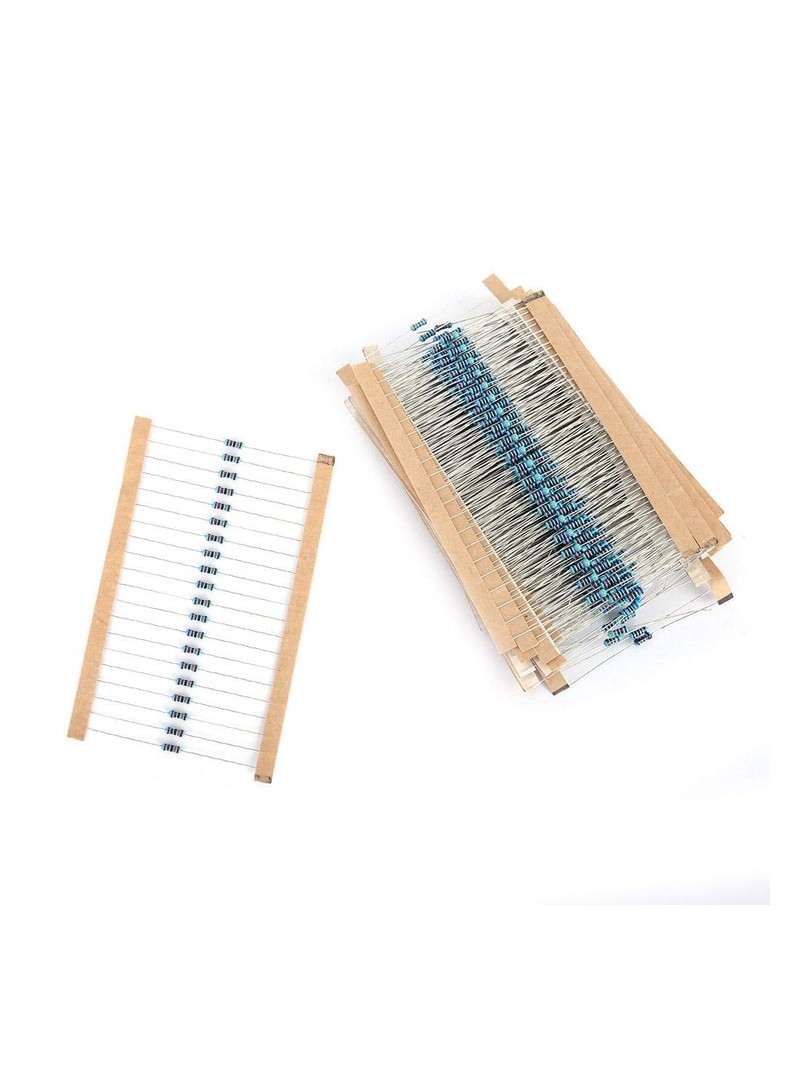

Zestaw rezystorów metalowo-warstwowych ProRock zawiera sześćset dokładny elementów przeznaczonych do montażu przewlekanego w obwodach elektronicznych. Rezystory o konstrukcji metalowo-warstwowej charakteryzują się stałe parametrów i niskim poziomem szumów, co czyni je odpowiednimi do zastosowań wymagających dokładności. Wszystkie elementy są oznaczone standardowymi paskami kolorowymi i zorganizowane w plastikowym pudełku umożliwiającym szybką identyfikację wartości.

Zestaw obejmuje trzydzieści najpopularniejszych wartości rezystancji stosowanych w obwodach analogowych, cyfrowych oraz podczas prototypowania i napraw elektronicznych. Każda wartość reprezentowana jest przez dwadzieścia sztuk, co zapewnia wystarczającą ilość elementów dla większości projektów hobbystycznych i techniczny.

Główne cechy

Konstrukcja metalowo-warstwowa: zapewnia wysoką stałe parametrów elektrycznych oraz niski poziom szumów w porównaniu do rezystorów węglowych

Wąska tolerancja: odchyłka ±1% umożliwia stosowanie w układach dokładny wymagających dokładnych wartości rezystancji

Zestaw wartości: od dziesięciu omów do jednego megaoma, obejmujący typowe potrzeby projektów analogowych i cyfrowych

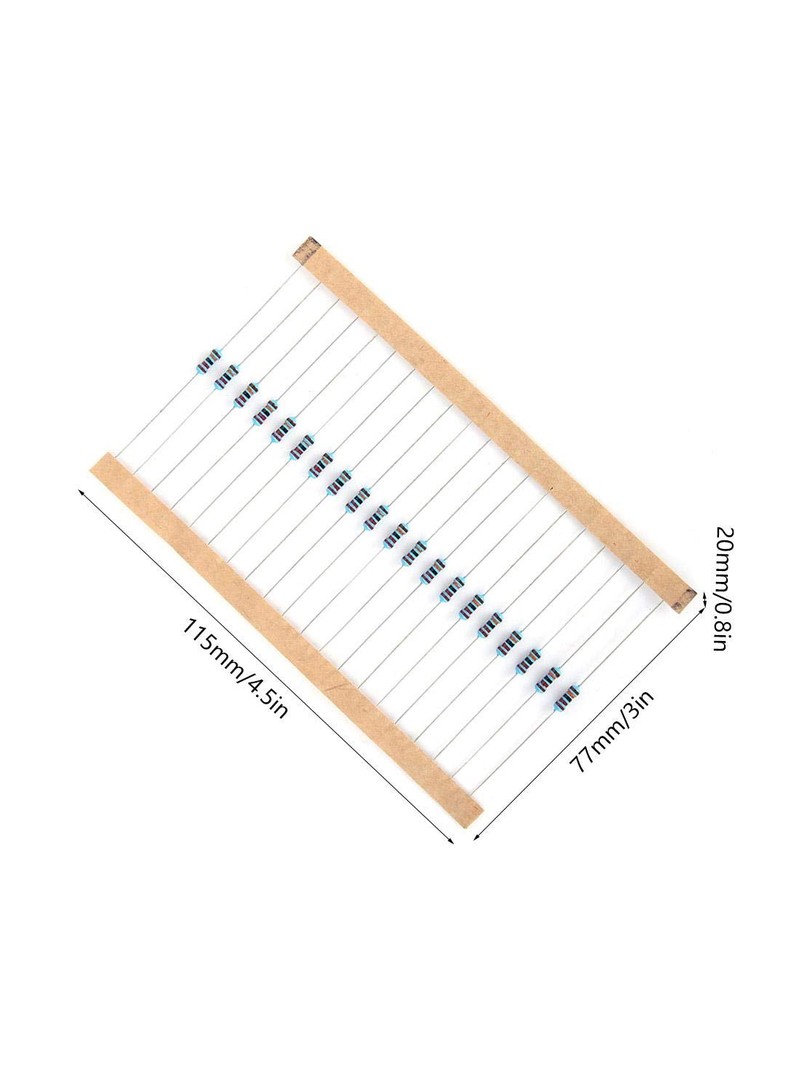

Montaż przewlekany: wyprowadzenia umożliwiają łatwe lutowanie na płytkach PCB oraz szybkie prototypowanie na płytkach stykowych

Organizacja i przechowywanie: plastikowe pudełko z przegródkami pozwala na czytelne rozdzielenie wartości i szybki dostęp podczas pracy

Oznaczenia kolorowe: standardowe paski kolorowe umożwiwiają identyfikację wartości rezystancji bez użycia przyrządów pomiarowych

Zasada działania

Rezystory metalowo-warstwowe wykorzystują cienką warstwę stopu metalu nałożoną na ceramiczny rdzeń jako element rezystancyjny. Warstwa ta jest nacinana spiralnie w celu uzyskania pożądanej wartości rezystancji. Taka konstrukcja zapewnia lepszą stałe temperaturową, niższy poziom szumów oraz mniejszy współczynnik temperaturowy w porównaniu do rezystorów węglowych. Wyprowadzenia są trwale przymocowane do końców rdzenia i pokryte warstwą ochronną.

Specyfikacja techniczna

Typ produktu: zestaw rezystorów metalowo-warstwowych

Łączna liczba elementów: 600 szt.

Moc znamionowa: 0,25 W (1/4 W)

Tolerancja rezystancji: ±1%

Zakres rezystancji: 10 Ω – 1 MΩ

Liczba wartości: 30

Ilość na wartość: 20 szt.

Współczynnik temperaturowy: niski

Poziom szumów: niski

Typ montażu: przewlekany (THT)

Opakowanie: plastikowe pudełko z przegródkami

Uwagi

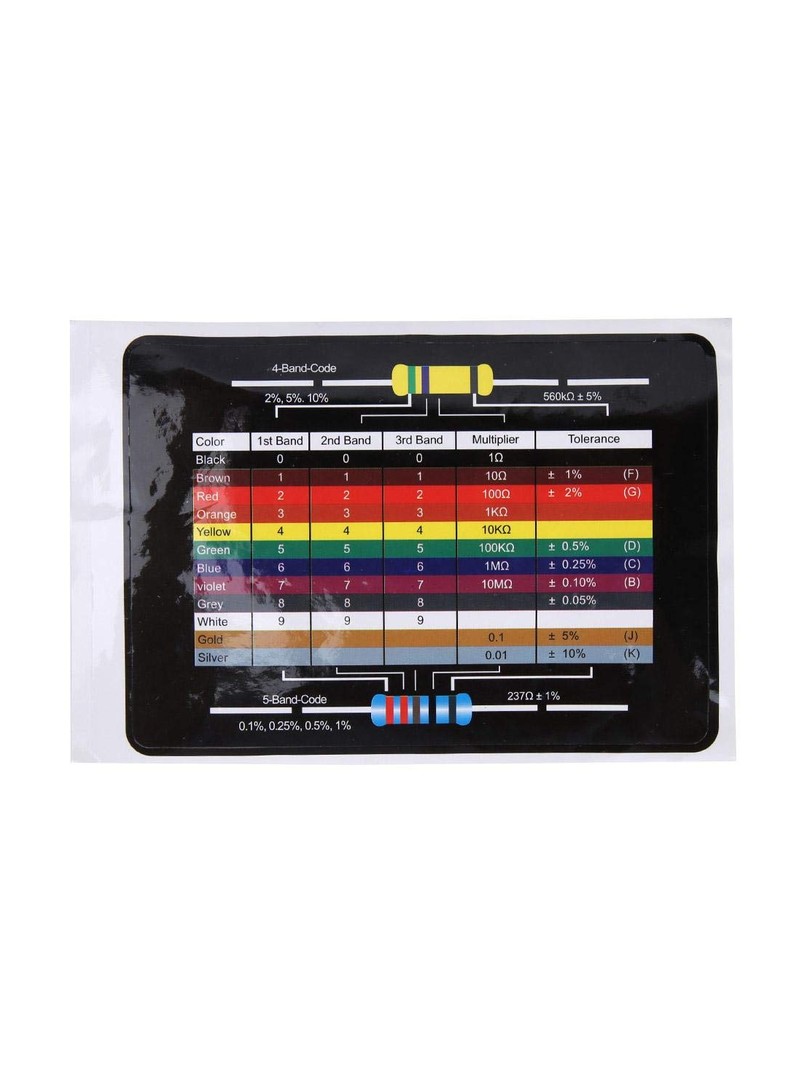

Wartość rezystancji identyfikowana jest poprzez standardowe paski kolorowe zgodnie z normą IEC 60062.

Należy zapewnić, aby moc wydzielana w rezystorze nie przekraczała mocy znamionowej 0,25 W.

Rezystory nadają się do pracy ciągłej w układach dokładny.

Typowe zastosowania

Dokładny obwody analogowe wymagające niskiego poziomu szumów

Układy kondycjonowania i pomiaru sygnałów

Sieci polaryzacji i sprzężenia zwrotnego

Obwody z mikrokontrolerami i układami logicznymi

Projekty edukacyjne i hobbystyczne z zakresu elektroniki

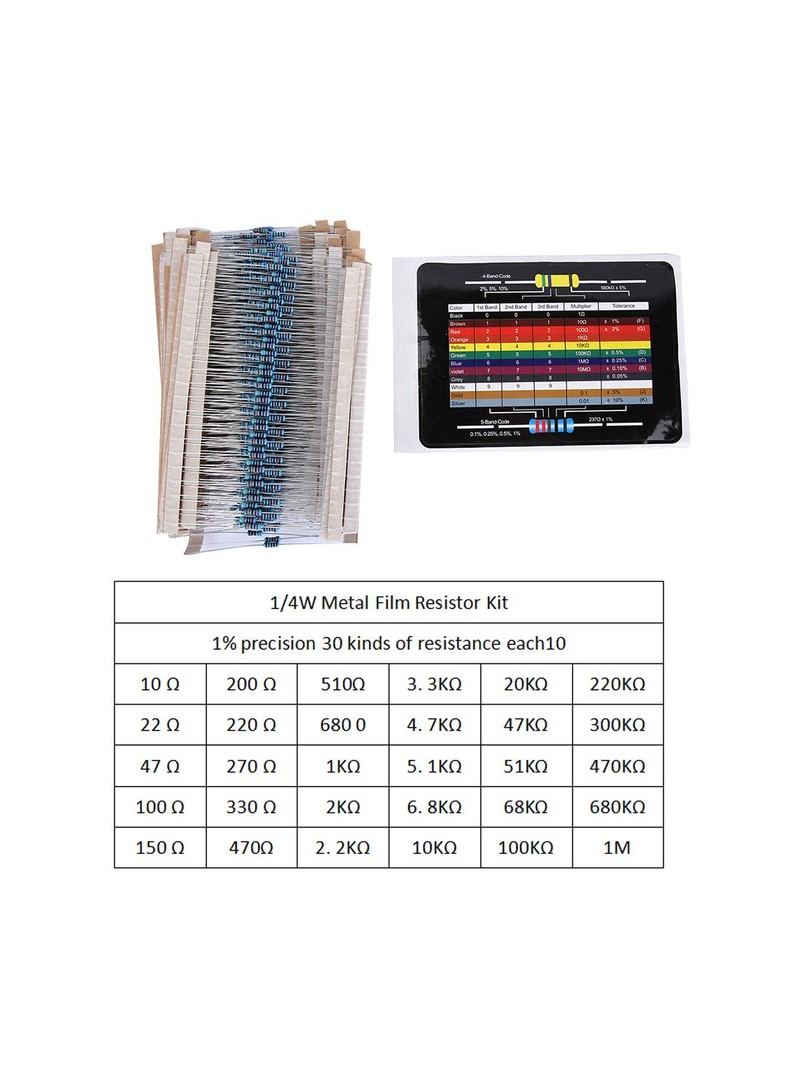

Zawartość zestawu

20 × rezystor metalowo-warstwowy 10 Ω

20 × rezystor metalowo-warstwowy 22 Ω

20 × rezystor metalowo-warstwowy 47 Ω

20 × rezystor metalowo-warstwowy 100 Ω

20 × rezystor metalowo-warstwowy 150 Ω

20 × rezystor metalowo-warstwowy 200 Ω

20 × rezystor metalowo-warstwowy 220 Ω

20 × rezystor metalowo-warstwowy 270 Ω

20 × rezystor metalowo-warstwowy 330 Ω

20 × rezystor metalowo-warstwowy 470 Ω

20 × rezystor metalowo-warstwowy 510 Ω

20 × rezystor metalowo-warstwowy 680 Ω

20 × rezystor metalowo-warstwowy 1 kΩ

20 × rezystor metalowo-warstwowy 2 kΩ

20 × rezystor metalowo-warstwowy 2,2 kΩ

20 × rezystor metalowo-warstwowy 3,3 kΩ

20 × rezystor metalowo-warstwowy 4,7 kΩ

20 × rezystor metalowo-warstwowy 5,1 kΩ

20 × rezystor metalowo-warstwowy 6,8 kΩ

20 × rezystor metalowo-warstwowy 10 kΩ

20 × rezystor metalowo-warstwowy 20 kΩ

20 × rezystor metalowo-warstwowy 47 kΩ

20 × rezystor metalowo-warstwowy 51 kΩ

20 × rezystor metalowo-warstwowy 68 kΩ

20 × rezystor metalowo-warstwowy 100 kΩ

20 × rezystor metalowo-warstwowy 220 kΩ

20 × rezystor metalowo-warstwowy 300 kΩ

20 × rezystor metalowo-warstwowy 470 kΩ

20 × rezystor metalowo-warstwowy 680 kΩ

20 × rezystor metalowo-warstwowy 1 MΩ

1 × plastikowe pudełko z przegródkami

Zestaw rezystorów metalowo-warstwowych ProRock stanowi gotowy wybór elementów dokładny odpowiednich do projektowania wysokiej jakości obwodów elektronicznych, prototypowania oraz prac naprawczych.
