ProRock 300PCS to zestaw diod elektroluminescencyjnych THT (Through-Hole Technology) przeznaczony dla osób uczących się elektroniki, prototypujących układy na płytkach stykowych i PCB, wykonujących naprawy sprzętu oraz prowadzących prace laboratoryjne. Zestaw zawiera najbardziej popularne rozmiary diod LED w pięciu podstawowych kolorach.

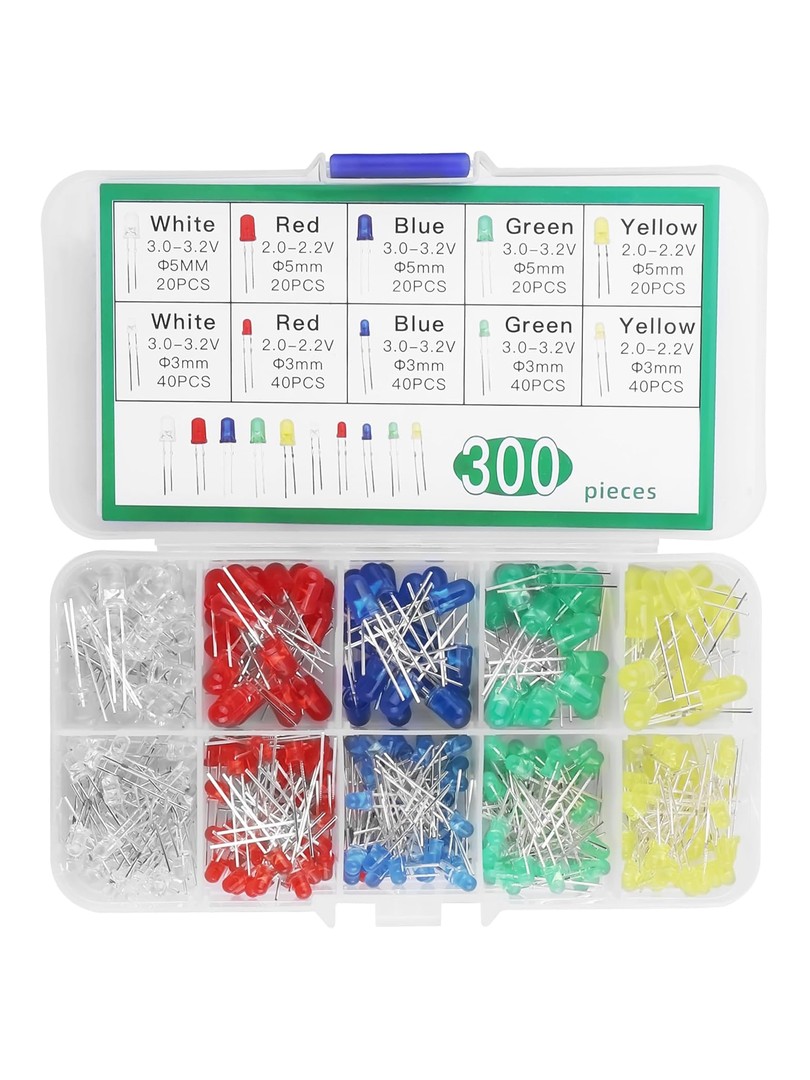

Diody LED o średnicy trzech i pięciu milimetrów są uporządkowane według koloru i rozmiaru w odpinanym pudełku z tworzywa sztucznego. Wyraźnie określone parametry elektryczne ułatwiają bezpieczne stosowanie komponentów w różnorodnych obwodach elektronicznych.

Główne cechy

Dwa standardowe rozmiary: diody nadają się do montażu na płytkach stykowych oraz płytkach PCB

Pięć podstawowych kolorów: umożliwiają budowę wskaźników i sygnalizatorów wizualnych

Dokładny parametry elektryczne: zmniejszają ryzyko błędnego doboru napięcia zasilania

Konstrukcja THT: ułatwia lutowanie i nadaje się dla osób rozpoczynających naukę elektroniki

Zorganizowane przechowywanie: odpinane pudełko zapewnia szybki dostęp do komponentów

Zasada działania

Dioda LED emituje światło po przyłożeniu napięcia w kierunku przewodzenia. Kolor emitowanego światła zależy od materiału półprzewodnikowego użytego w strukturze diody. Prawidłowe działanie wymaga zachowania właściwej polaryzacji – podłączenia anody i katody zgodnie z kierunkiem przewodzenia.

Specyfikacja techniczna

Typ produktu: zestaw diod LED

Całkowita liczba diod: 300 szt.

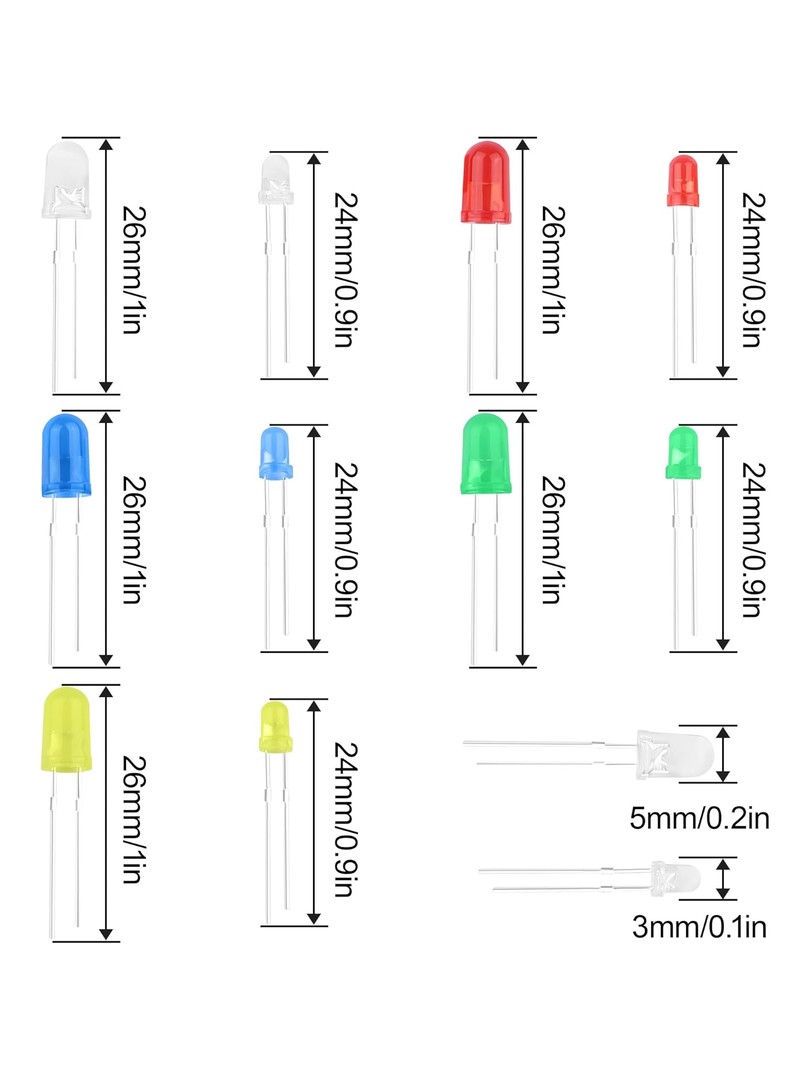

Rozmiary LED: 3 mm, 5 mm

Kolory: czerwony, zielony, niebieski, żółty, biały

Liczba diod 3 mm na kolor: 40 szt.

Liczba diod 5 mm na kolor: 20 szt.

Napięcie pracy (czerwony, żółty): 2,0–2,2 V

Napięcie pracy (biały, niebieski, zielony): 3,0–3,2 V

Typ montażu: THT (Through-Hole)

Typ pudełka: odpinane, tworzywo sztuczne

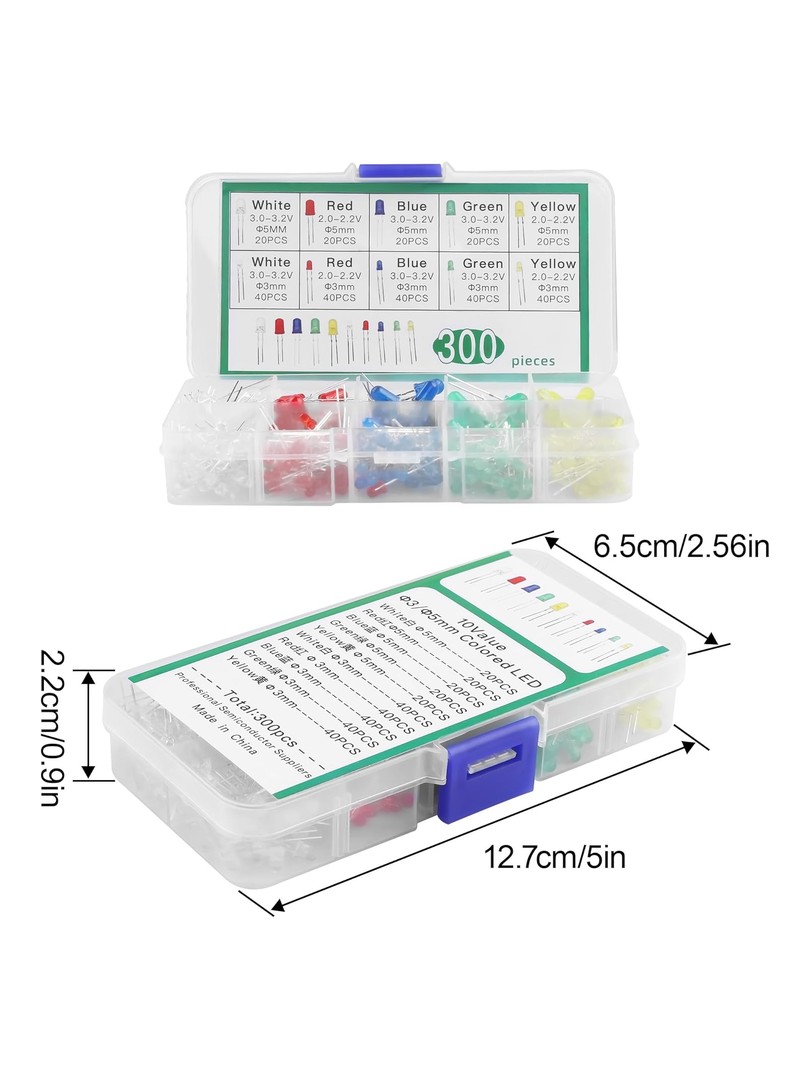

Wymiary pudełka: 12,7 × 6,5 × 2,2 cm

Uwagi

Każdy kolor diody LED wymaga użycia rezystora ograniczającego prąd o odpowiednio dobranej wartości.

Podczas montażu diod w obwodach należy zachować właściwą polaryzację.

Parametry elektryczne różnią się w zależności od koloru diody LED.

Zestaw nie jest przeznaczony do zastosowań oświetleniowych o dużej mocy.

Typowe zastosowania

Edukacja i szkolenia z zakresu elektroniki

Prototypowanie układów na płytkach stykowych i PCB

Wskaźniki stanu i diody sygnalizacyjne

Naprawy i konserwacja urządzeń elektronicznych

Eksperymenty laboratoryjne i prace badawczo-rozwojowe

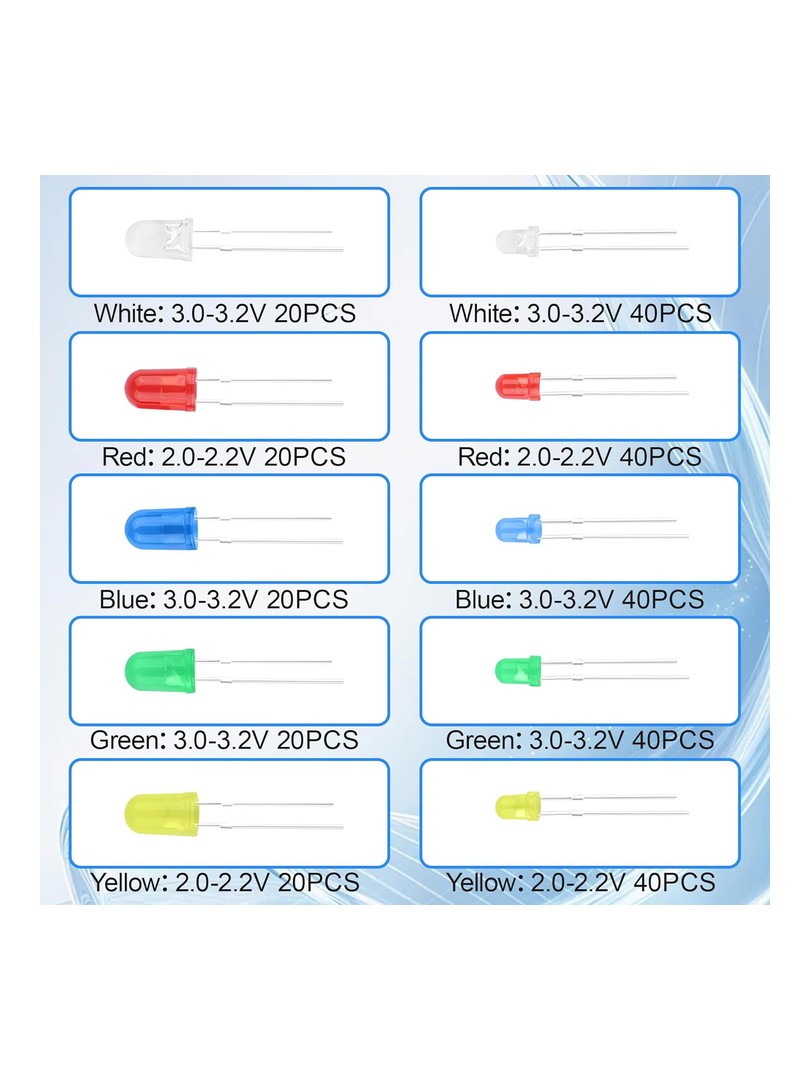

Zawartość zestawu

40 × dioda LED 3 mm czerwona

40 × dioda LED 3 mm zielona

40 × dioda LED 3 mm niebieska

40 × dioda LED 3 mm żółta

40 × dioda LED 3 mm biała

20 × dioda LED 5 mm czerwona

20 × dioda LED 5 mm zielona

20 × dioda LED 5 mm niebieska

20 × dioda LED 5 mm żółta

20 × dioda LED 5 mm biała

1 × odpinane pudełko z tworzywa sztucznego

ProRock 300PCS to zrównoważony wybór diod LED o wyraźnie określonych parametrach, stanowiący działający rozwiązanie dla nauki, prototypowania i codziennej pracy z elektroniką.
