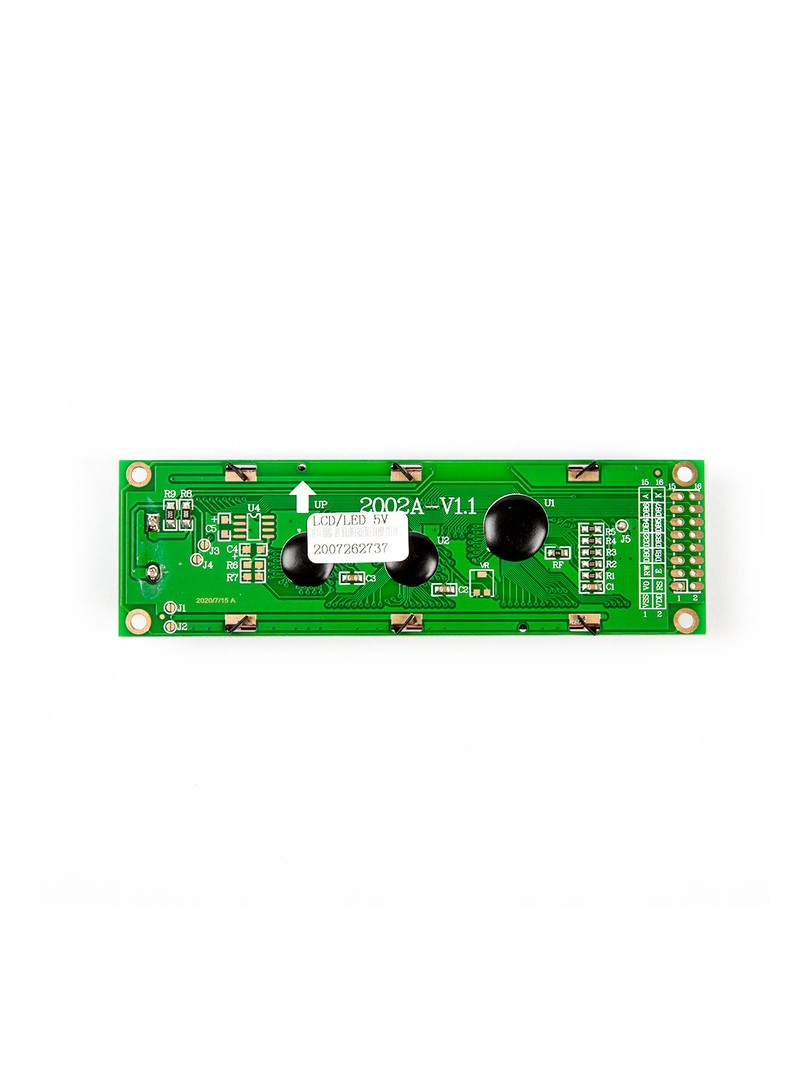

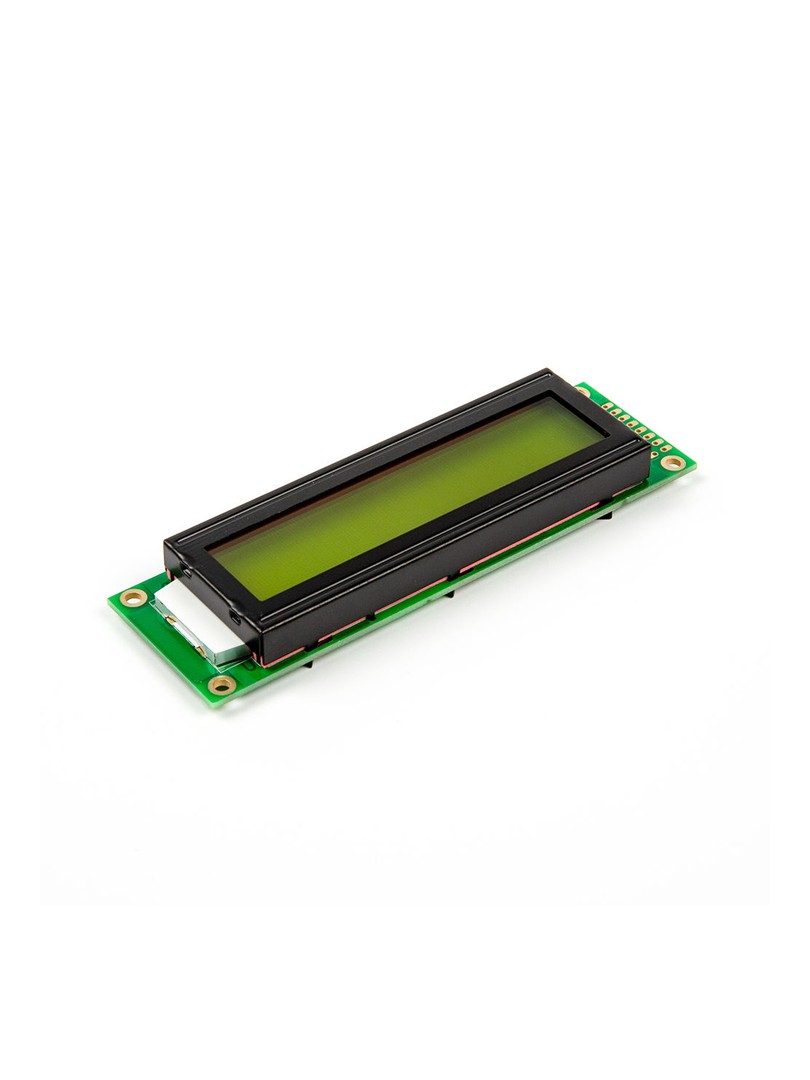

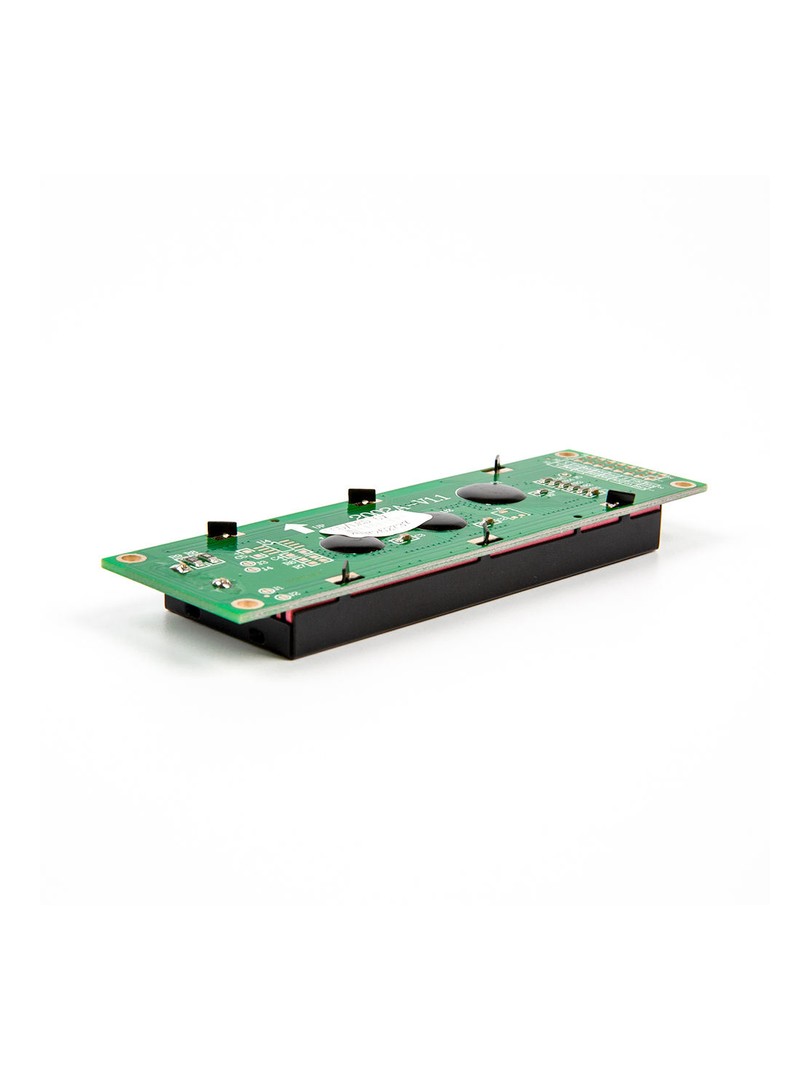

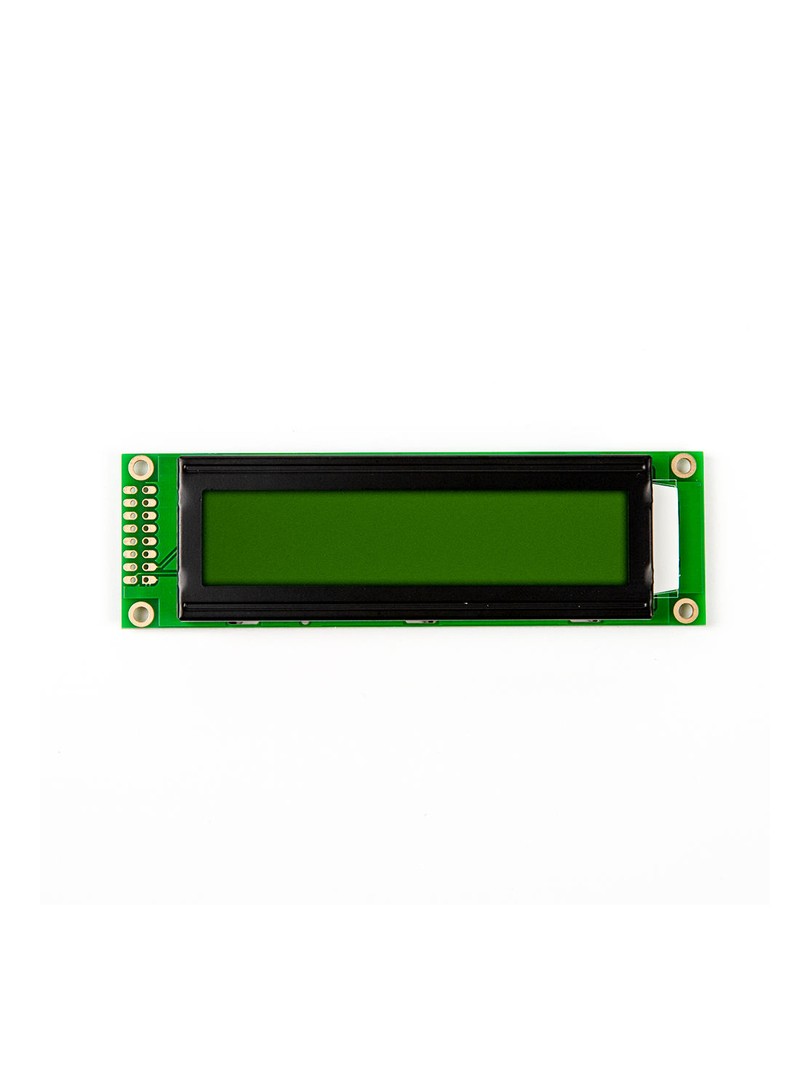

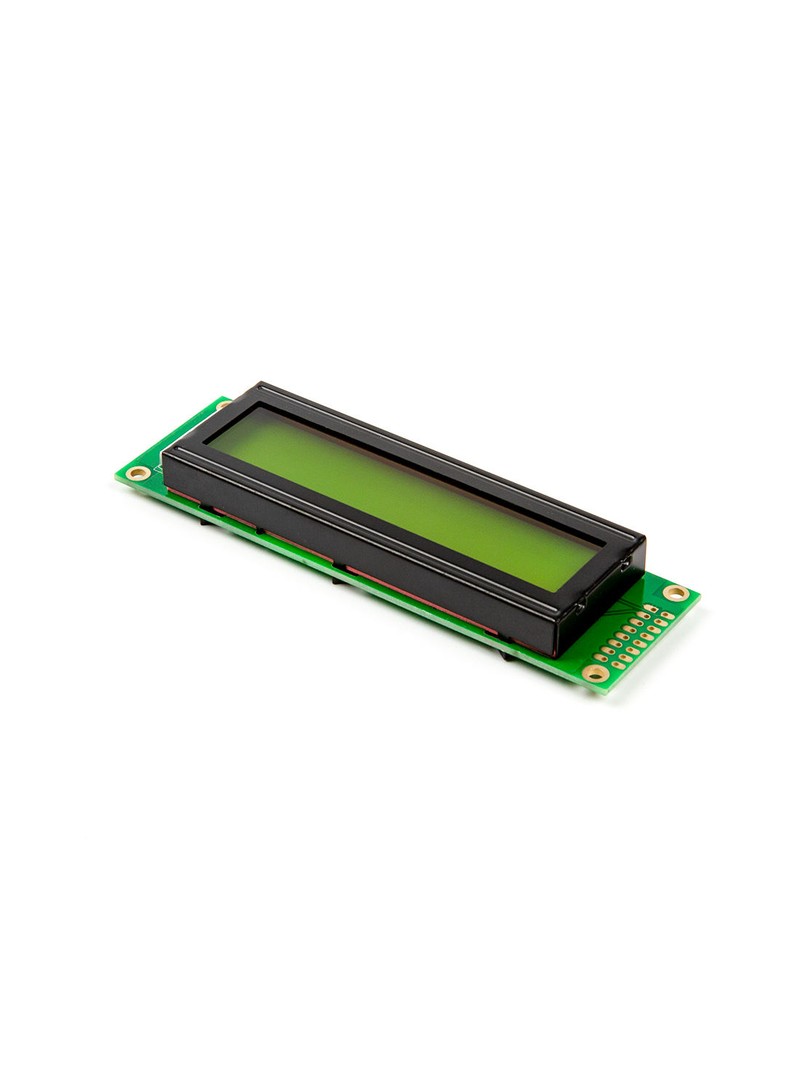

Moduł ProRock LCD2002 to dwuliniowy wyświetlacz znakowy przeznaczony do zastosowań w systemach wbudowanych, urządzeniach przemysłowych oraz projektach opartych na mikrokontrolerach. Wyświetlacz oferuje dwie linie po dwadzieścia znaków każda, zapewniając rozszerzoną przestrzeń wyświetlania w porównaniu ze standardowymi modułami szesnasto-dwuznakowymi. Wyposażony jest w podświetlenie LED żółto-zielone oraz matrycę STN w trybie pozytywnym transmisyjnym, co gwarantuje wysoki kontrast i szeroką czytelność.

Moduł wykorzystuje standardowy interfejs równoległy ośmiobitowy i współpracuje z popularnymi bibliotekami kompatybilnymi z kontrolerem HD44780. Zasilanie odbywa się napięciem pięciu woltów, co umożliwia bezpośrednie podłączenie do większości platform mikrokontrolerowych.

Główne cechy

Rozszerzony układ wyświetlania: umożliwia prezentację dwóch linii tekstu po dwadzieścia znaków, zwiększając ilość informacji dostępnych na ekranie

Podświetlenie LED żółto-zielone: zapewnia wysoką widoczność w stylu przemysłowym, charakterystycznym dla klasycznych aplikacji kontrolno-pomiarowych

Interfejs równoległy ośmiobitowy: pozwala na bezpośrednie połączenie z mikrokontrolerem poprzez osiem linii danych

Tryb STN pozytywny transmisyjny: dostarcza wyraźny obraz z wysokim kontrastem między znakami a tłem

Kompatybilność z kontrolerami przemysłowymi: wykorzystuje układy S6A0069 lub SPLC780, zgodne z powszechnie stosowanym standardem

Zestaw pracy: umożliwia zastosowanie w różnorodnych urządzeniach wbudowanych i aplikacjach edukacyjnych

Zasada działania

Wewnętrzny kontroler modułu mapuje kody ASCII na znaki wyświetlane w formie matrycy kropkowej. Komendy i dane są przesyłane do wyświetlacza poprzez osiem linii danych interfejsu równoległego. Sterowanie matrycą LCD odbywa się metodą z obowiązkiem jednej szesnastej oraz bias jednej czwartej. Podświetlenie LED jest zasilane niezależnie, co pozwala na regulację jasności lub jego całkowite wyłączenie w razie potrzeby.

Specyfikacja techniczna

Typ produktu: moduł wyświetlacza znakowego LCD

Układ wyświetlania: 20 znaków × 2 linie

Typ matrycy LCD: STN pozytywny transmisyjny

Typ podświetlenia: LED żółto-zielone

Napięcie zasilania modułu: DC 5 V

Napięcie wejściowe podświetlenia: LED DC 4,2 V

Kontroler: S6A0069, SPLC780 lub równoważny

Liczba linii danych: 8-bit równolegle

Metoda sterowania: 1/16 duty, 1/4 bias

Kierunek patrzenia: 6 o'clock

Temperatura pracy: 0 do 50°C

Temperatura przechowywania: −10 do 60°C

Rozmiar kropki: 0,65 × 0,60 mm

Rozmiar znaku: 5,55 × 3,20 mm

Obszar widoczny: 91,6 × 18,6 mm

Wymiary modułu: 116 × 37 × 14 mm

Wyprowadzenia (Pinout)

VSS: masa

VDD: zasilanie +5V

V0: regulacja kontrastu

RS: wybór rejestru

R/W: sterowanie odczyt/zapis

E: sygnał Enable

D0–D7: linie magistrali danych

A: anoda podświetlenia (+)

K: katoda podświetlenia (−)

Uwagi

Wymagana jest regulacja kontrastu w celu uzyskania optymalnej czytelności.

Należy zachować prawidłową polaryzację przy podłączaniu pinów podświetlenia LED.

Moduł jest kompatybilny ze standardowymi bibliotekami obsługującymi kontroler HD44780.

Typowe zastosowania

Panele sterowania przemysłowe

Urządzenia testowe i pomiarowe

Sprzęt sieciowy i komunikacyjny

Interfejsy menu w systemach wbudowanych

Projekty DIY i edukacyjne w elektronice

Zawartość zestawu

1 × Moduł wyświetlacza ProRock LCD2002 z podświetleniem żółto-zielonym 5V

Wyświetlacz ProRock LCD2002 z podświetleniem żółto-zielonym łączy działający zasilanie pięciowoltowe, rozszerzoną pojemność znakową oraz klasyczną widoczność przemysłową, co czyni go odpowiednim rozwiązaniem zarówno dla techniczny systemów wbudowanych, jak i projektów amatorskich.
