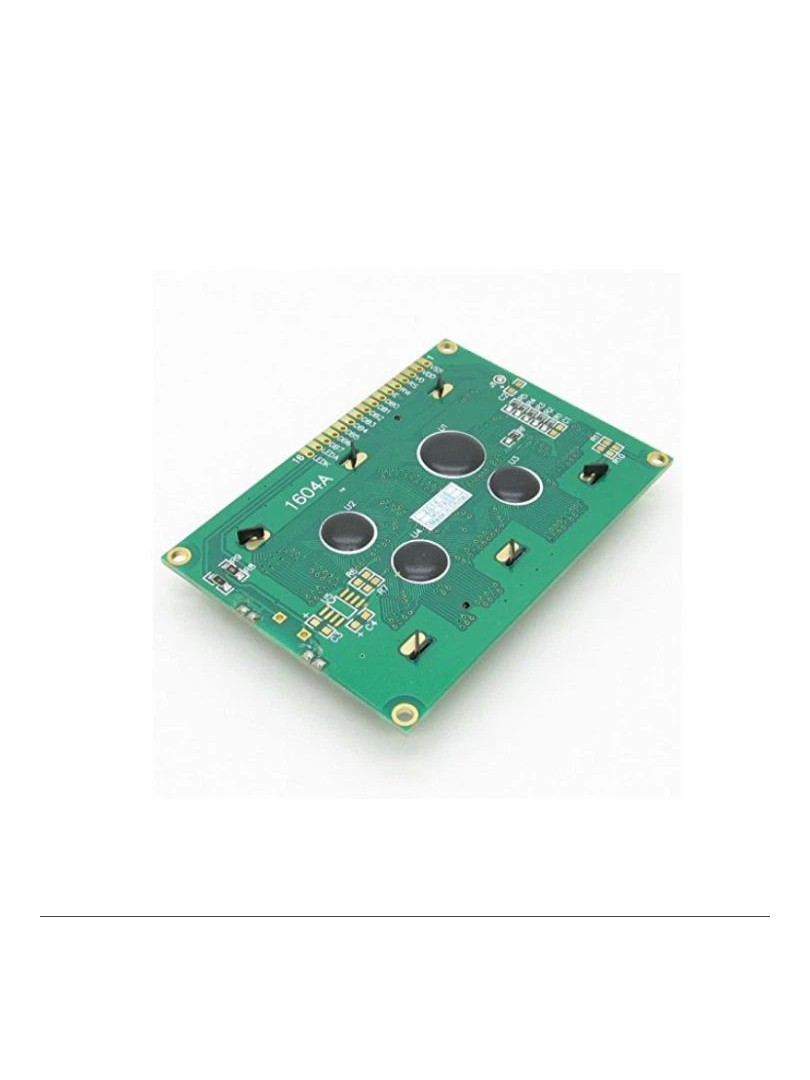

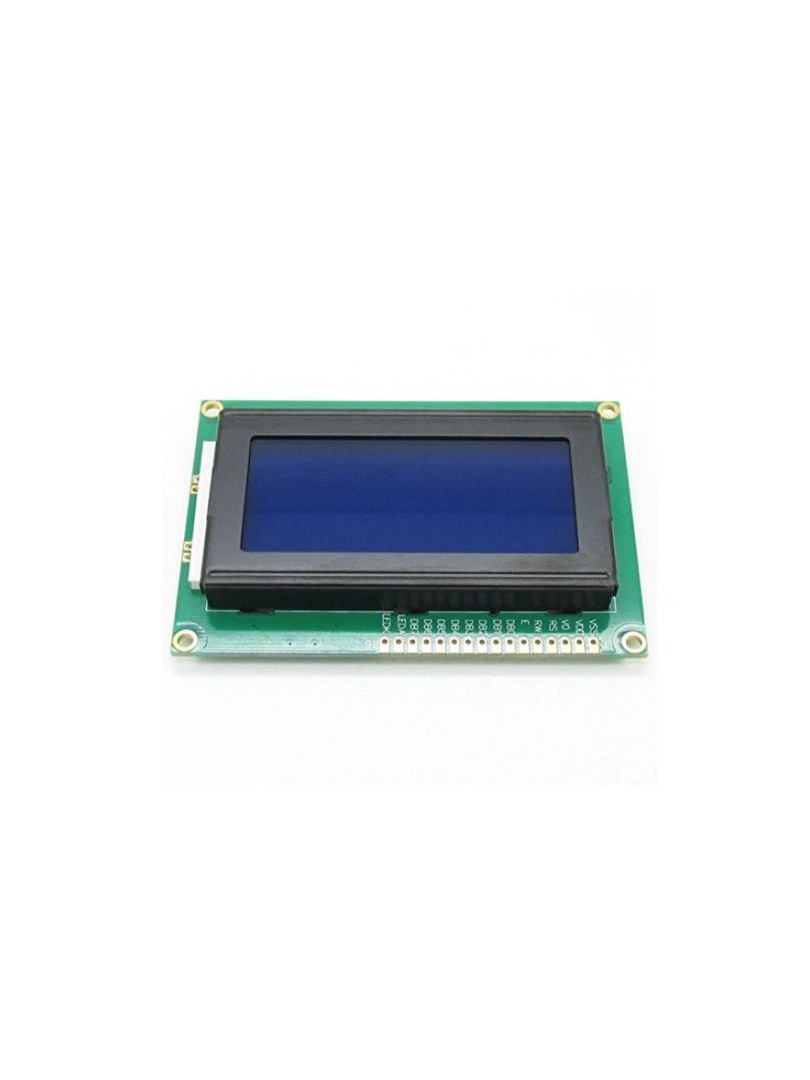

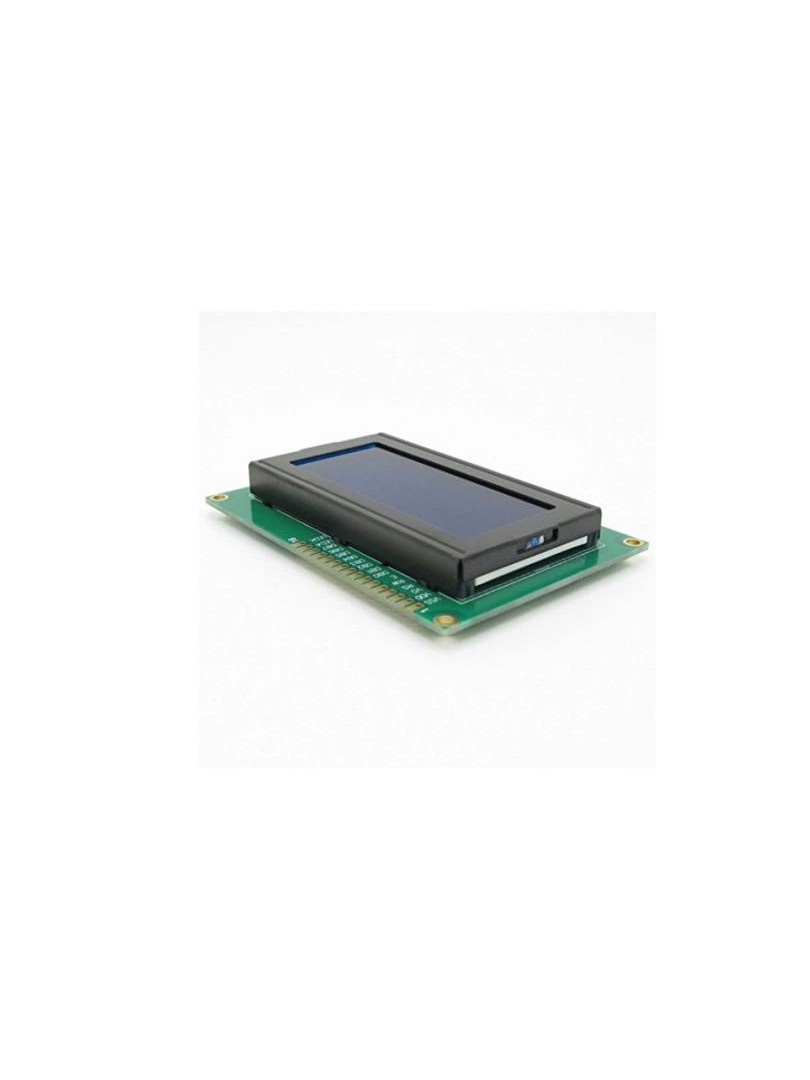

Wyświetlacz znakowy LCD1604 Blue Backlight to moduł przeznaczony do wyświetlania czterech linii tekstu w systemach wbudowanych, projektach opartych na Arduino oraz sprzęcie przemysłowym. Moduł wykorzystuje standardowy interfejs równoległy zgodny z popularnymi wyświetlaczami typu LCD1602, co ułatwia podłączenie do mikrokontrolerów. Niebieskie podświetlenie LED zapewnia dobrą czytelność, a kontrast można regulować za pomocą potencjometru podłączonego do pinu V0.

Układ czterech linii tekstu pozwala na tworzenie bardziej rozbudowanych interfejsów użytkownika niż w przypadku wyświetlaczy dwuwierszowych. Moduł nadaje się do zastosowań w panelach sterujących, monitoringu wieloparametrowego, menu nawigacyjnych oraz urządzeniach edukacyjnych i hobbystycznych.

Główne cechy

Układ znaków: cztery wiersze tekstu umożliwiają wyświetlanie menu, statusów i danych z wielu źródeł jednocześnie

Niebieskie podświetlenie LED: zapewnia czytelność w różnych warunkach oświetleniowych

Standardowy interfejs: układ pinów zgodny z wyświetlaczami LCD1602 ułatwia integrację z istniejącymi projektami

Niskie zapotrzebowanie na energię: nadaje się do urządzeń zasilanych bateryjnie i przenośnych

Regulacja kontrastu: możliwość dostosowania kontrastu za pomocą potencjometra podłączonego do pinu V0

Zasada działania

Wyświetlacz wykorzystuje mechanizm renderowania znaków w układzie matrycy kropkowej. Komendy i dane są przesyłane przez linie sterujące oraz szyny danych interfejsu równoległego. Wyświetlenie znaku lub wykonanie polecenia następuje po przejściu sygnału na linii Enable. Regulacja kontrastu odbywa się poprzez zmianę napięcia na pinie V0, zazwyczaj za pomocą potencjometru podłączonego między zasilanie a masę.

Specyfikacja techniczna

Typ produktu: wyświetlacz znakowy LCD

Model: LCD1604

Format wyświetlacza: 16 znaków × 4 wiersze

Matryca znaku: 4 × 16 kropek na znak

Napięcie zasilania: 5 V DC

Podświetlenie: niebieskie LED

Napięcie podświetlenia: 5 V DC

Temperatura pracy: −20 °C do +70 °C

Temperatura przechowywania: −30 °C do +80 °C

Wymiary modułu: 87 × 60 × 15 mm

Obszar widoczny: 62 × 27 mm

Masa: 61,5 g

Typ interfejsu: równoległy 16-pin

Wyprowadzenia (Pinout)

VSS: masa

VDD: zasilanie +5 V

V0: wejście regulacji kontrastu

RS: wybór rejestru

R/W: sterowanie odczyt/zapis

E: Enable

D0–D7: linie szyny danych

A: anoda podświetlenia (+)

K: katoda podświetlenia (−)

Uwagi

Do regulacji kontrastu przez pin V0 należy użyć potencjometru, aby uniknąć artefaktów wyświetlania.

Przy podłączaniu pinów podświetlenia A i K należy zachować prawidłową polaryzację.

W trybie czterobitowyym wykorzystywane są tylko wyższe linie danych — należy postępować zgodnie z instrukcjami wybranej biblioteki programowej.

Typowe zastosowania

Przemysłowy sprzęt pomiarowy i oprzyrządowanie

Panele statusowe routerów i urządzeń sieciowych

Interfejsy menu i systemy monitoringu w projektach Arduino

Wyświetlacze sterujące w kopiarkach, faksach i drukarkach

Kontrolery wbudowane i projekty edukacyjne

Zawartość zestawu

1 × moduł wyświetlacza znakowego ProRock LCD1604 Blue Backlight

Wyświetlacz LCD1604 Blue Backlight stanowi działający rozwiązanie do dodania wieloliniowego interfejsu tekstowego w systemach zasilanych napięciem pięciu woltów. Oferuje większą przestrzeń wyświetlania niż moduły dwuwierszowe, zachowując przy tym sprawdzony sposób podłączenia.
