Moduł ProRock LCD1602 IIC/I2C Blue Backlight to kompaktowy wyświetlacz znakowy wykorzystujący interfejs I2C do komunikacji z mikrokontrolerami. Układ zawiera zintegrowany konwerter sygnału, który przekształca polecenia I2C na sygnały sterujące wyświetlaczem LCD. Dzięki interfejsowi szeregowemu moduł wymaga tylko czterech przewodów do podłączenia, co zmniejsza liczbę zajmowanych wyprowadzeń w porównaniu z klasycznym sterowaniem równoległym.

Produkt jest przeznaczony dla projektów z Arduino, ESP32, ESP8266, Raspberry Pi oraz innych platform mikrokontrolerowych, w których wymagany jest tekstowy interfejs użytkownika przy ograniczonej liczbie dostępnych portów wejścia-wyjścia.

Główne cechy

Wyświetlacz znakowy: dwie linie po szesnaście znaków w każdej, wykorzystujące wbudowaną tablicę fontów kontrolera LCD

Interfejs I2C/IIC: komunikacja szeregowa redukująca okablowanie do czterech przewodów (VCC, GND, SDA, SCL)

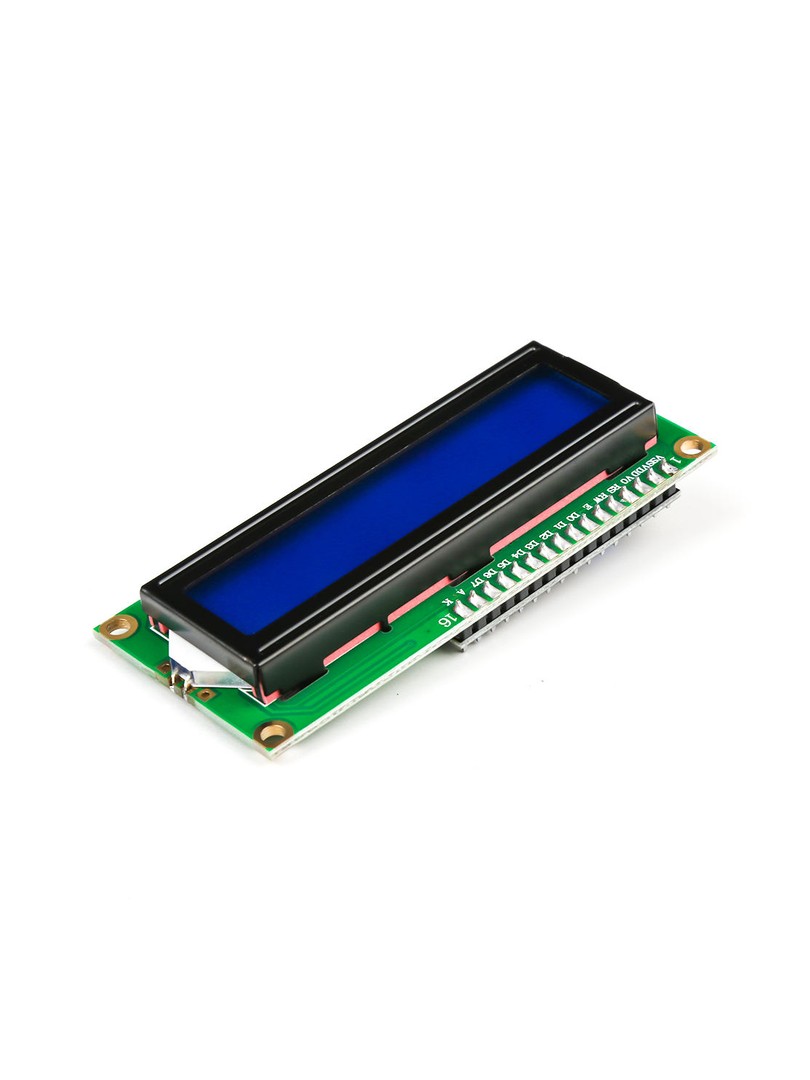

Niebieskie podświetlenie: zapewnia wysoki kontrast tła dla lepszej czytelności wyświetlanych informacji

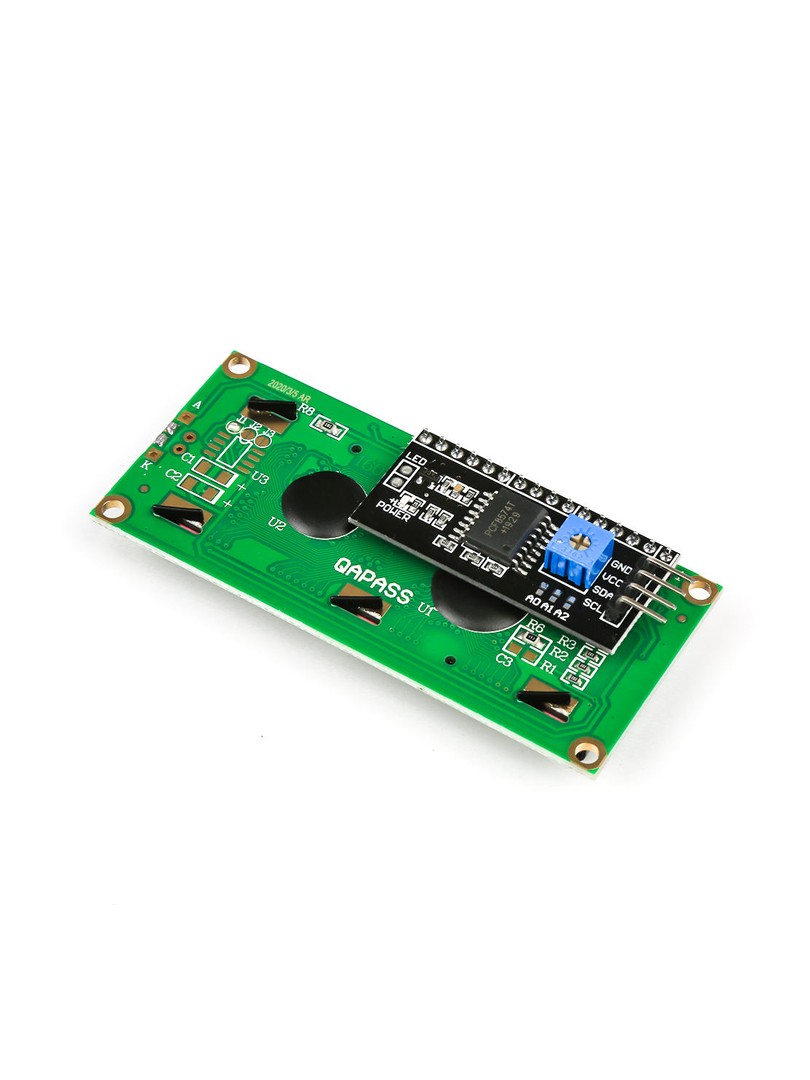

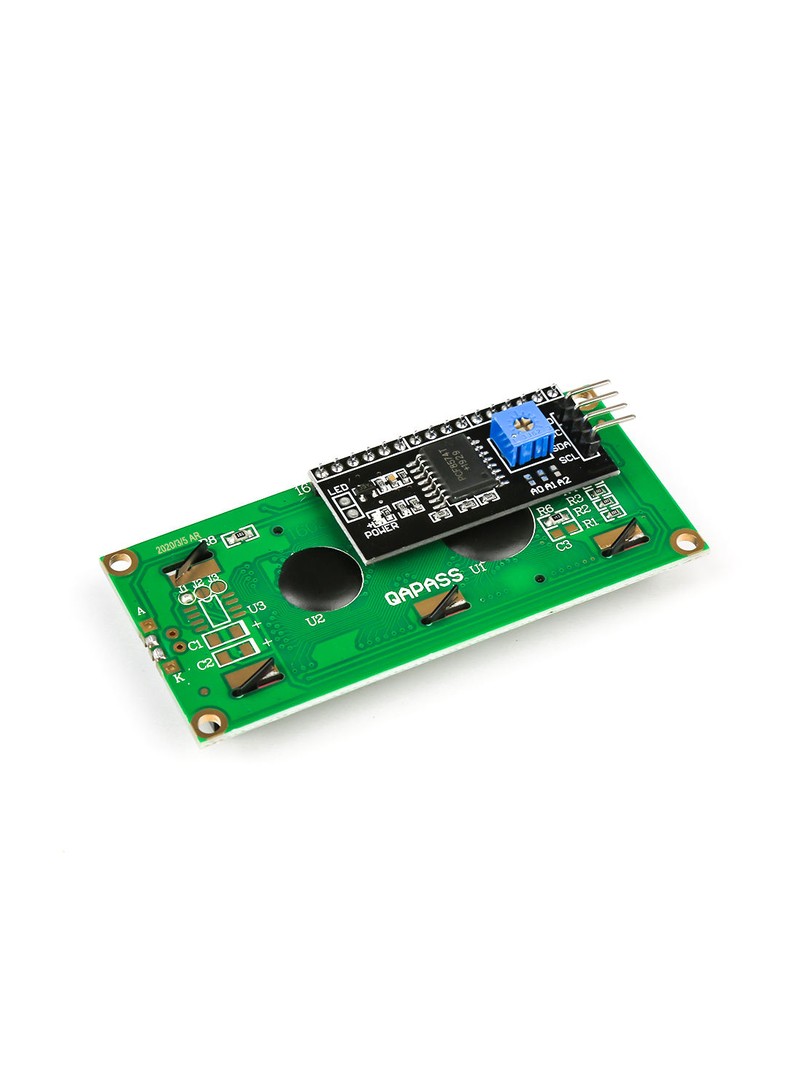

Zintegrowany konwerter: wbudowany układ przekształca komendy I2C na sygnały kontrolne LCD bez potrzeby zewnętrznych komponentów

Szeroka kompatybilność: obsługa popularnych platform rozwojowych w środowisku Arduino IDE oraz systemach z Raspberry Pi

Zasada działania

Mikrokontroler przesyła dane do wyświetlenia za pomocą magistrali I2C poprzez linie SDA i SCL. Zintegrowany na module układ konwertera dekoduje otrzymane komendy I2C i generuje odpowiednie sygnały sterujące dla kontrolera LCD. Kontroler wyświetlacza renderuje znaki na podstawie wewnętrznej tablicy fontów, prezentując tekst na dwóch liniach po szesnaście znaków każda.

Specyfikacja techniczna

Typ produktu: Moduł wyświetlacza znakowego I2C/IIC

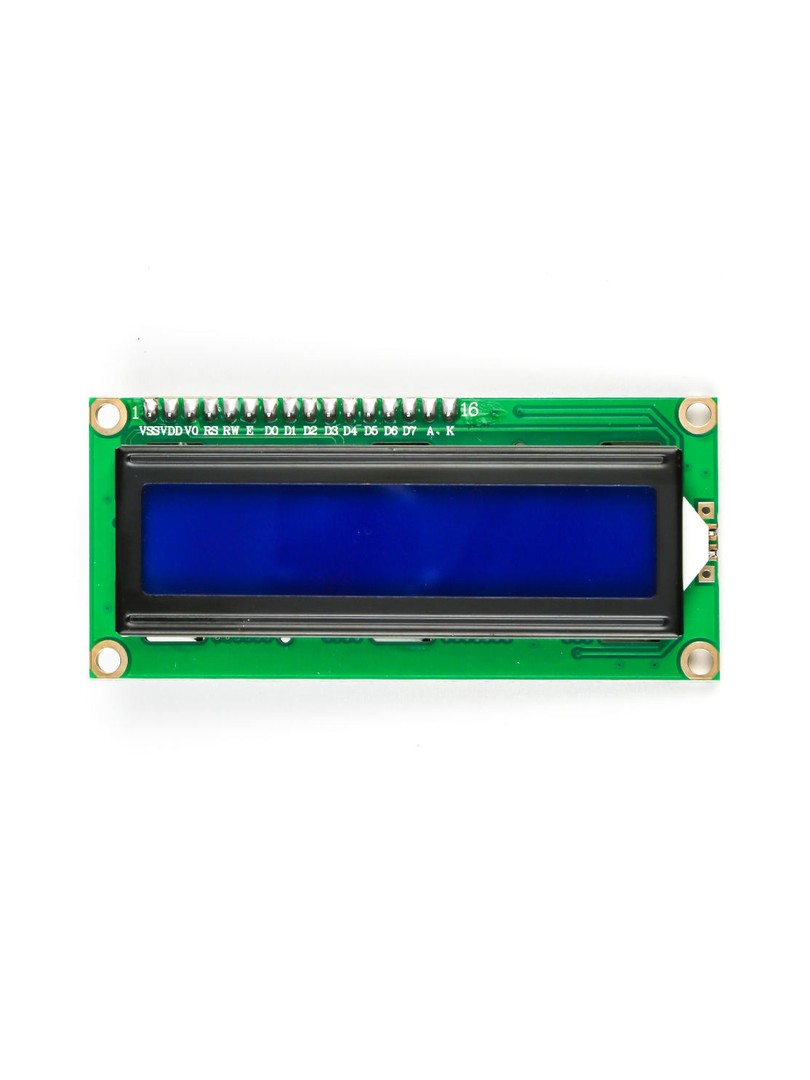

Format wyświetlacza: 16 znaków × 2 linie

Interfejs komunikacyjny: I2C / IIC

Numer modelu:AA013

Kolor podświetlenia: Niebieski

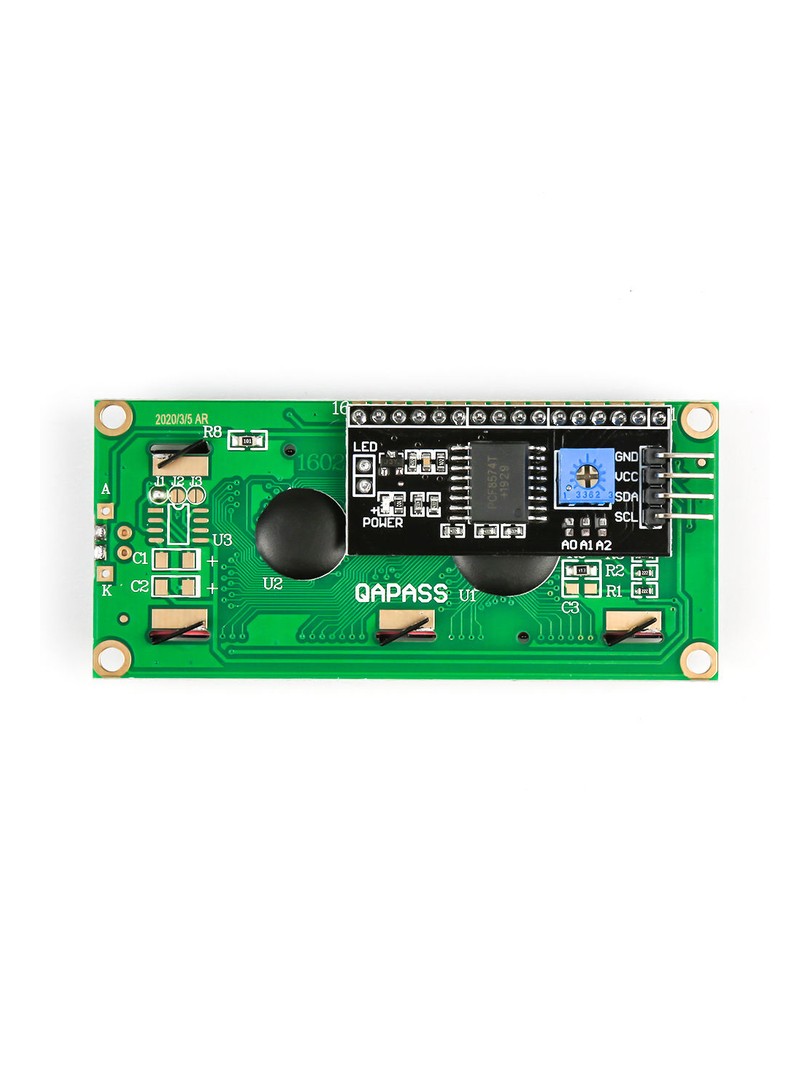

Liczba przewodów połączeniowych: 4 (VCC, GND, SDA, SCL)

Kompatybilne platformy: Arduino, Raspberry Pi, Raspberry Pi Pico, ESP32, ESP8266

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

Adres I2C może różnić się w zależności od partii produkcyjnej — w przypadku braku odpowiedzi wyświetlacza należy przeskanować magistralę I2C w celu ustalenia aktualnego adresu.

Należy zachować poprawne podłączenie przewodów: VCC do zasilania, GND do masy, SDA do linii danych, SCL do linii zegara.

Instrukcja obsługi oraz przykładowy kod źródłowy są zwykle wskazane na opakowaniu produktu jako materiały do pobrania.

Typowe zastosowania

Wyświetlanie odczytów z czujników w projektach Arduino

Ekrany statusu dla urządzeń IoT opartych na ESP32 i ESP8266

Tekstowe interfejsy użytkownika w projektach z Raspberry Pi

Systemy menu dla wbudowanych kontrolerów

Projekty edukacyjne z zakresu elektroniki i programowania mikrokontrolerów

Zawartość zestawu

1 × Moduł wyświetlacza ProRock LCD1602 IIC/I2C Blue Backlight

1 × Przewód połączeniowy 4-pin (żeńsko-męski)

1 × Przewód połączeniowy 4-pin (żeńsko-żeński)

Moduł ProRock LCD1602 IIC/I2C Blue Backlight to działający rozwiązanie dla projektów wymagających tekstowego interfejsu użytkownika przy jednoczesnym zachowaniu wolnych portów mikrokontrolera. Prosty montaż i szeroka dostępność przykładowych kodów źródłowych umożliwiają szybkie wdrożenie wyświetlacza w systemach wbudowanych.
