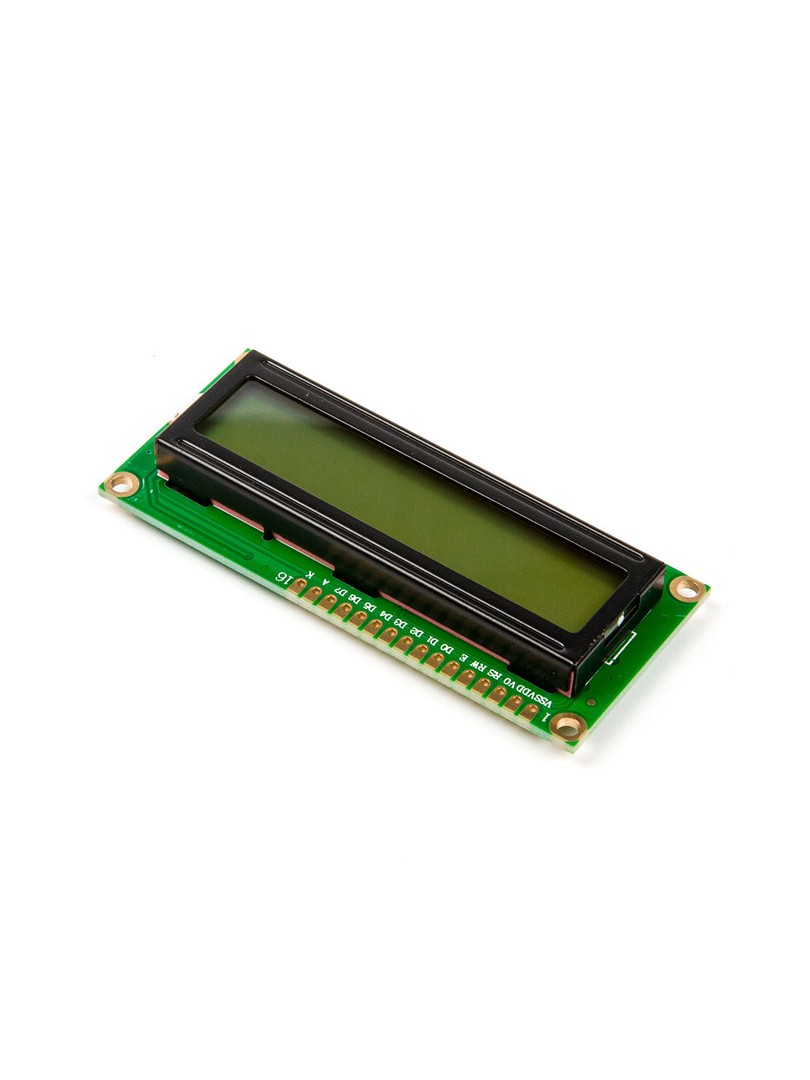

ProRock LCD1602 to klasyczny wyświetlacz znakowy przeznaczony do projektów opartych na Arduino, mikrokontrolerach i systemach wbudowanych. Moduł wyświetla białe znaki na szarym tle podświetlenia, zapewniając czytelny kontrast. Wyświetlacz obsługuje standardową komunikację równoległą oraz umożliwia opcjonalne rozszerzenie o moduł adaptera I2C w celu ograniczenia liczby zajmowanych pinów mikrokontrolera.

Moduł jest kompatybilny ze zbiorem instrukcji HD44780 i współpracuje z popularnymi bibliotekami Arduino. Może pracować w trybie czterobitowym, wymagając zaledwie sześciu linii cyfrowych, lub z wykorzystaniem dwuprzewodowej magistrali I2C po podłączeniu odpowiedniego konwertera.

Główne cechy

Format wyświetlania: dwie linie po szesnaście znaków umożliwiają prezentację tekstów, danych pomiarowych i komunikatów systemowych

Szare podświetlenie LED: zapewnia czytelność wyświetlanych informacji w różnych warunkach oświetleniowych

Kompatybilność ze standardem HD44780: współpraca z gotowymi bibliotekami programistycznymi dla Arduino i innych platform

Elastyczny interfejs komunikacyjny: możliwość wyboru między trybem równoległym a rozszerzeniem I2C z wykorzystaniem adaptera PCF8574

Regulacja kontrastu i jasności: dostosowanie parametrów wyświetlania do indywidualnych potrzeb za pomocą potencjometru i sygnału PWM

Zasada działania

Wyświetlacz wykorzystuje wbudowany kontroler znakowy z pamięcią ROM zawierającą zestaw znaków ASCII. Mikrokontroler przesyła dane i komendy za pośrednictwem linii sterujących i magistrali danych w trybie równoległym. Tryb czterobitowy redukuje liczbę wymaganych pinów poprzez przesyłanie danych w dwóch cyklach. Opcjonalny adapter PCF8574 konwertuje sygnały równoległe na dwuprzewodową magistralę I2C, dalej zmniejszając wykorzystanie wyprowadzeń mikrokontrolera. Jasność podświetlenia LED może być regulowana poprzez zmianę rezystancji w obwodzie zasilania lub modulację PWM.

Specyfikacja techniczna

Typ produktu: wyświetlacz znakowy LCD

Format wyświetlania: 16 znaków × 2 linie

Napięcie zasilania: 5 V

Kolor wyświetlania: białe znaki na szarym tle

Wymiary płytki: 80 × 36 mm

Wymiary ekranu: 72 × 24 mm

Kontroler: kompatybilny ze standardem HD44780

Układ adaptera I2C (opcjonalnie): PCF8574 / PCF8574T

Typ interfejsu: równoległy 4-bitowy / 8-bitowy, opcjonalnie I2C

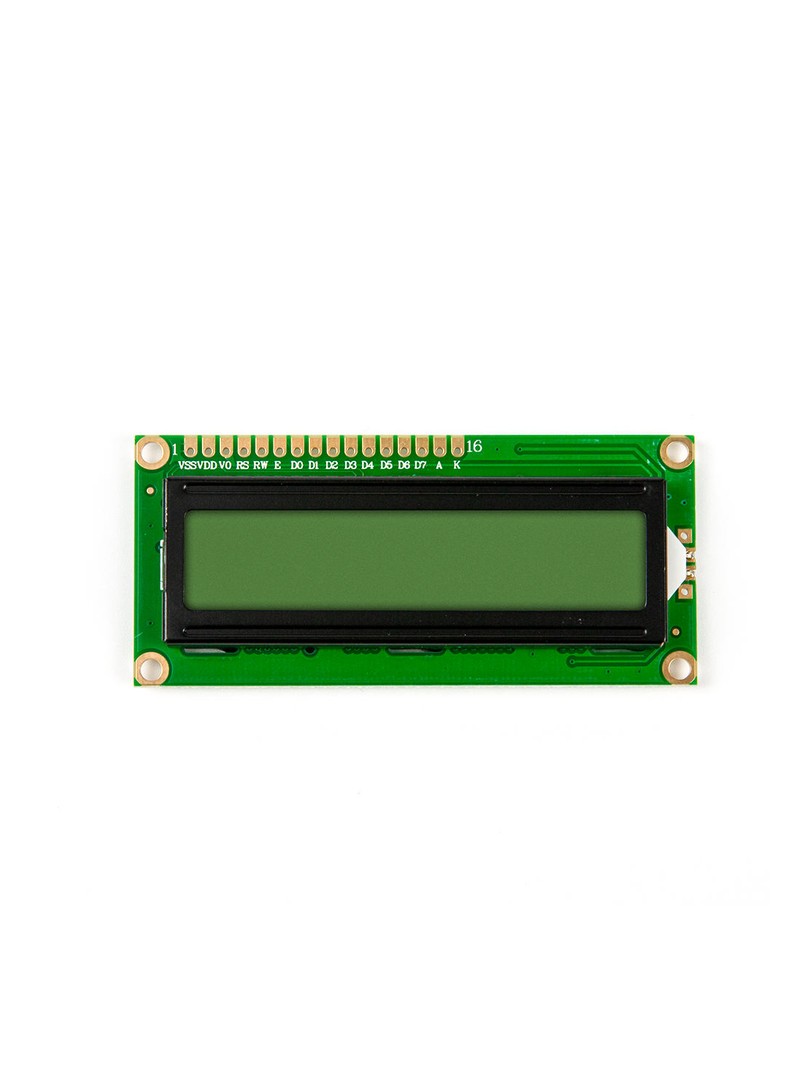

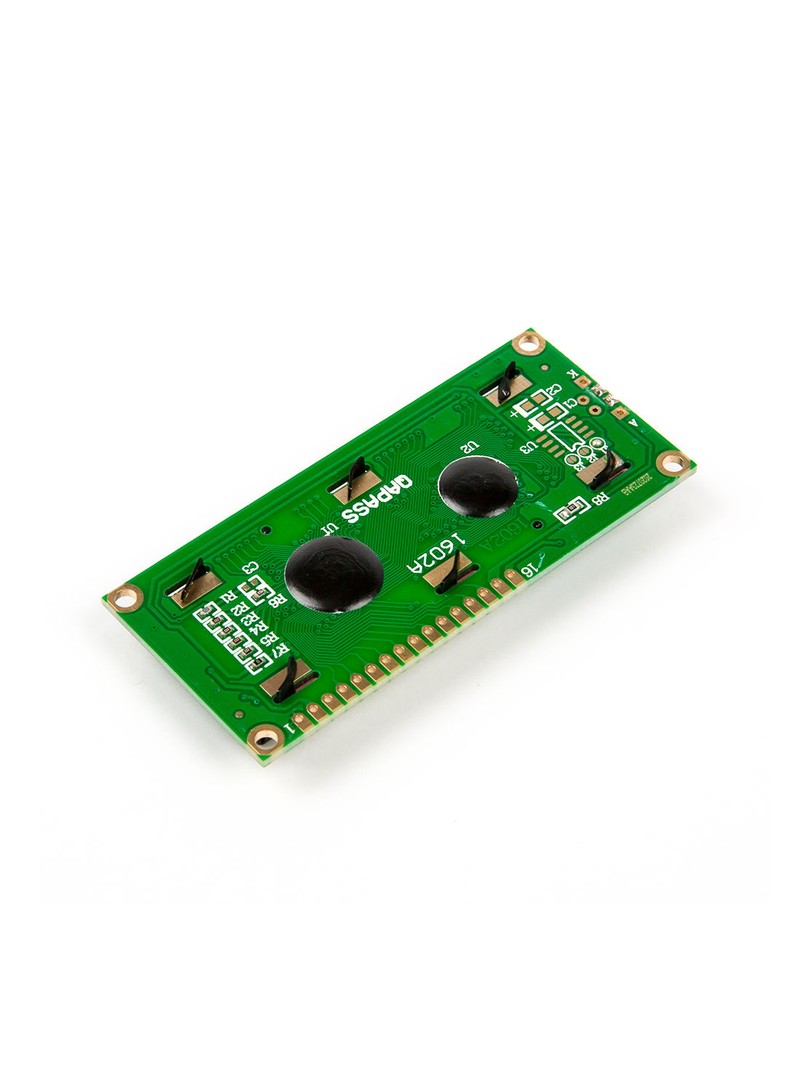

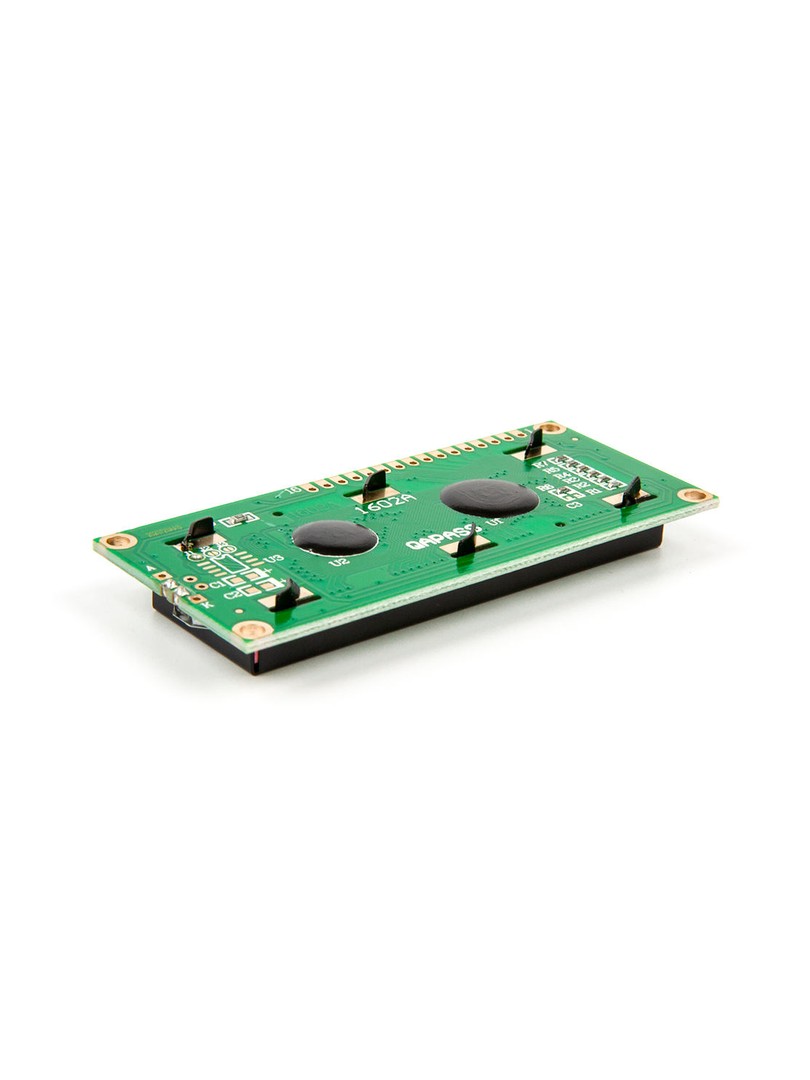

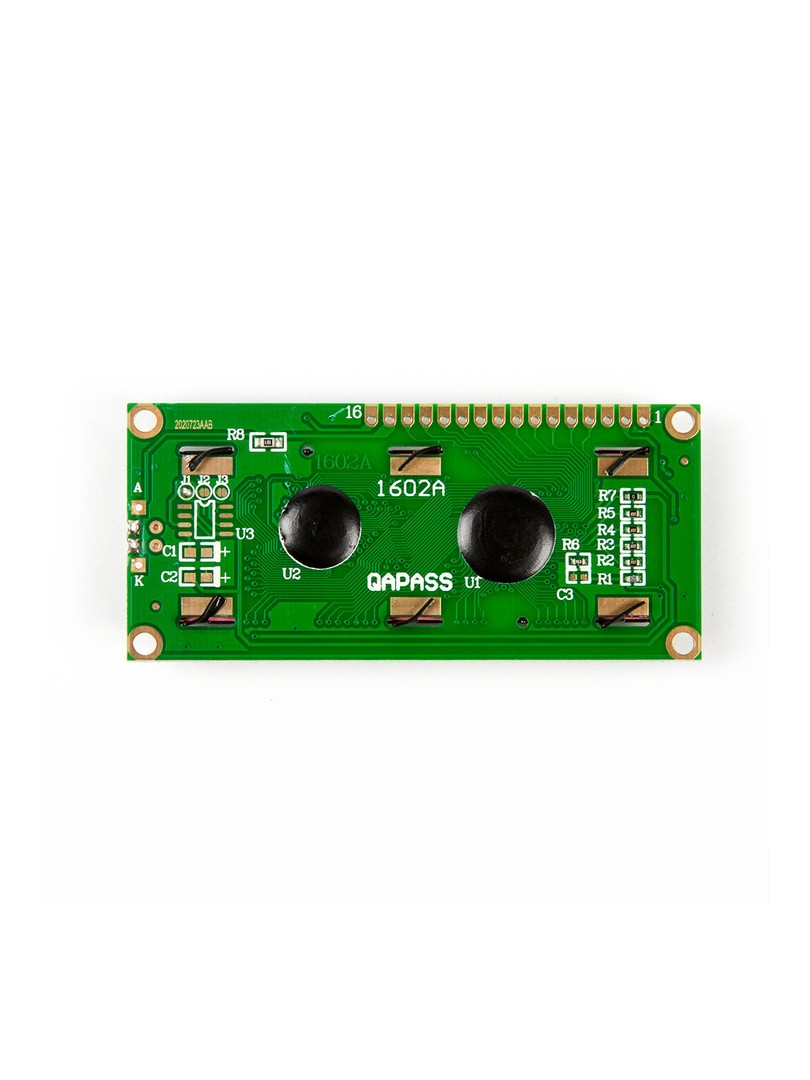

Wyprowadzenia (Pinout)

VSS: masa

VDD: zasilanie 5 V

VO: regulacja kontrastu

RS: wybór rejestru

R/W: sterowanie odczytem/zapisem

E: sygnał zezwalający

D0–D7: linie danych

A: anoda podświetlenia

K: katoda podświetlenia

Uwagi

Kontrast wyświetlacza wymaga regulacji za pomocą potencjometru podłączonego do wyprowadzenia VO.

Jasność podświetlenia może być kontrolowana za pomocą sygnału PWM w celu uzyskania efektu przyciemniania.

Tryb I2C wymaga zewnętrznego modułu adaptera opartego na układzie PCF8574.

Typowe zastosowania

Wyświetlanie odczytów temperatury i wilgotności

Projekty zegarów i timerów

Interfejsy menu w systemach wbudowanych

Wskaźniki stanu w zastosowaniach przemysłowych

Projekty edukacyjne i DIY z Arduino

Zawartość zestawu

1 × Wyświetlacz znakowy ProRock LCD1602 Gray Backlight 5V

ProRock LCD1602 Gray Backlight stanowi działający rozwiązanie do integracji wyświetlacza znakowego w systemach zasilanych napięciem pięciu woltów. Moduł oferuje elastyczne opcje sterowania i czytelny przekaz wizualny dla projektów elektronicznych.
