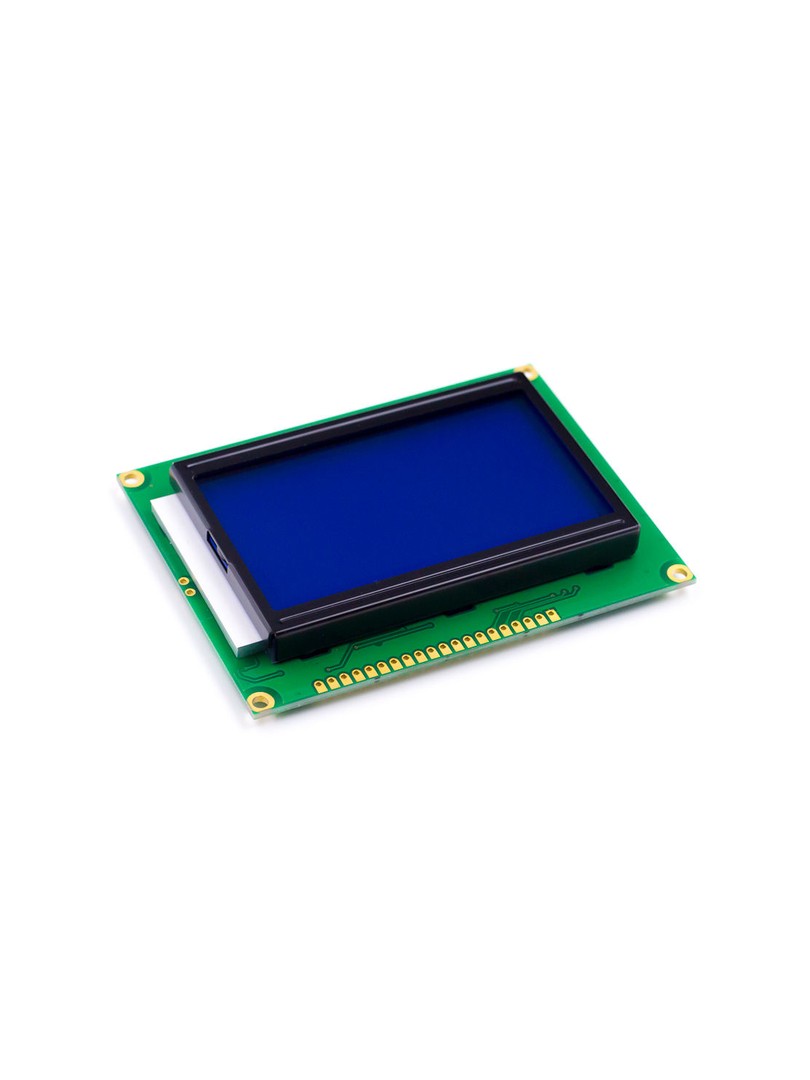

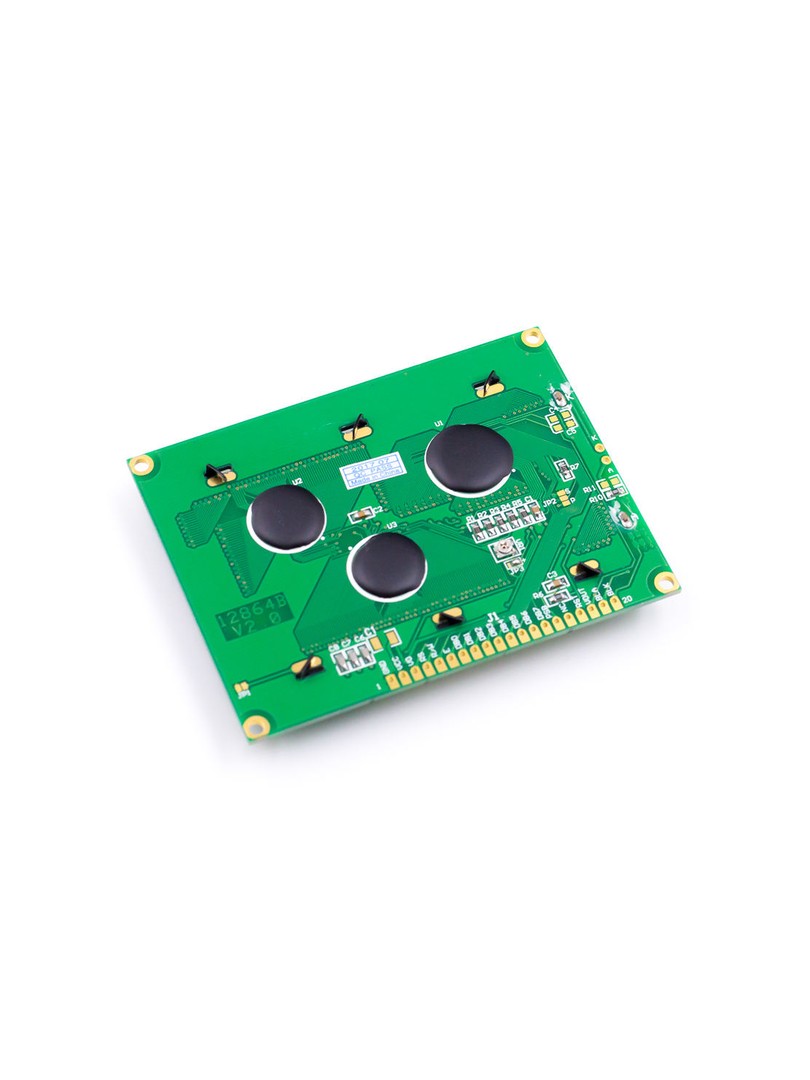

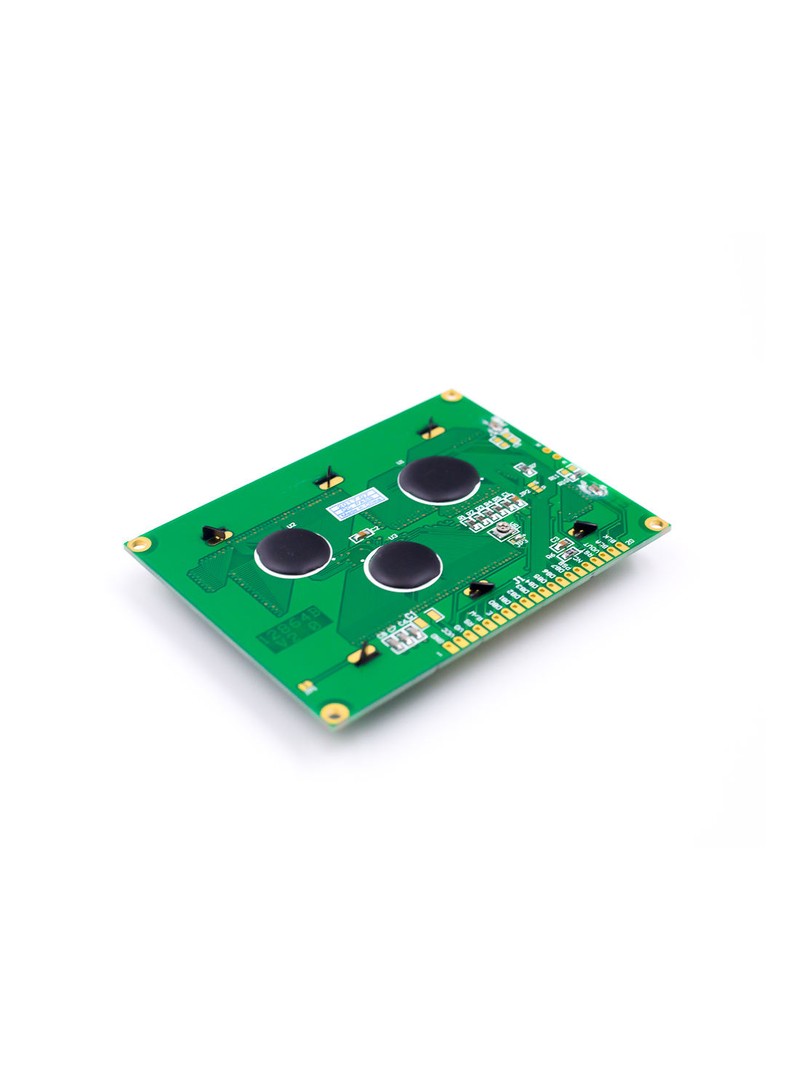

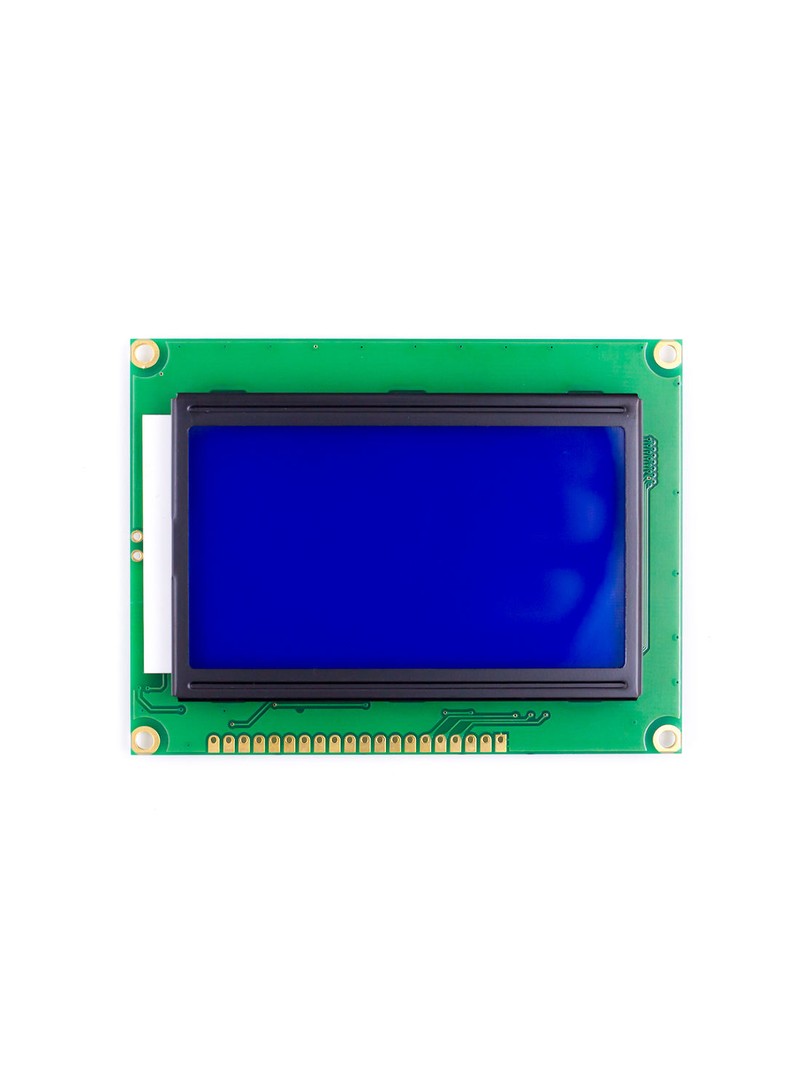

Moduł LCD12864 128×64 Graficzny ST7920 Niebieskie Podświetlenie 5V Parallel Serial
Rozdzielczość 128×64 pikseli | Kontroler ST7920 | Zasilanie 5 V | Interfejs równoległy i szeregowy | Podświetlenie niebieskie
Moduł LCD12864 Blue Backlight to graficzny wyświetlacz LCD przeznaczony do systemów wbudowanych, urządzeń przemysłowych oraz rozbudowanych projektów opartych na platformie Arduino. Wyświetlacz umożliwia jednoczesne przedstawianie treści tekstowych i graficznych, w tym znaków, ikon oraz niestandardowych obrazów. Dzięki kontrolerowi ST7920 moduł oferuje trzy tryby komunikacji: ośmiobitowy interfejs równoległy, czterobitowy interfejs równoległy oraz komunikację szeregową.
Niebieskie podświetlenie z białymi znakami zapewnia wyraźną czytelność w panelach sterowania, drukarkach oraz urządzeniach pomiarowych. Wyświetlacz obsługuje czcionki chińskie w formacie szesnaście na szesnaście punktów oraz oferuje elastyczne możliwości wyświetlania mieszanych treści.
Główne cechy
- Tryb graficzny i tekstowy: umożliwia jednoczesne wyświetlanie grafiki i tekstu na jednym ekranie
- Kontroler ST7920: zarządza przetwarzaniem komend wyświetlania oraz generowaniem znaków
- Trzy tryby interfejsu: obsługuje komunikację ośmiobitową równoległą, czterobitową równoległą oraz szeregową
- Niebieskie podświetlenie LED: zwiększa widoczność białych znaków w różnych warunkach oświetleniowych
- Obsługa czcionek chińskich: wyświetla znaki w formacie macierzy punktowej szesnaście na szesnaście
- Zastosowania przemysłowe: odpowiedni do drukarek, sprzętu sieciowego oraz urządzeń testujących
Zasada działania
Pamięć graficzna mapuje sto dwadzieścia osiem kolumn na sześćdziesiąt cztery wiersze w adresowaniu pikselowym. Kontroler ST7920 przetwarza komendy wyświetlania oraz zarządza generowaniem znaków. Mikrokontroler komunikuje się z modułem poprzez wybrany tryb interfejsu równoległego lub szeregowego. Podświetlenie LED wzmacnia widoczność wyświetlanej treści.
Specyfikacja techniczna
- Typ produktu: graficzny moduł wyświetlacza LCD
- Model: LCD12864
- Rozdzielczość: 128 × 64 pikseli
- Format wyświetlania: 20 znaków × 4 linie
- Napięcie zasilania: +5 V
- Kontroler: ST7920
- Kolory wyświetlacza: białe znaki na niebieskim tle
- Wymiary płytki: 93 × 70 mm
- Wymiary ekranu: 77 × 50 mm
- Obszar widoczny: 70 × 40 mm
- Rozmiar piksela: 0,55 × 0,55 mm
- Temperatura pracy: −10 °C do +60 °C
- Temperatura przechowywania: −20 °C do +70 °C
- Tryby interfejsu: 8-bitowy równoległy, 4-bitowy równoległy, szeregowy

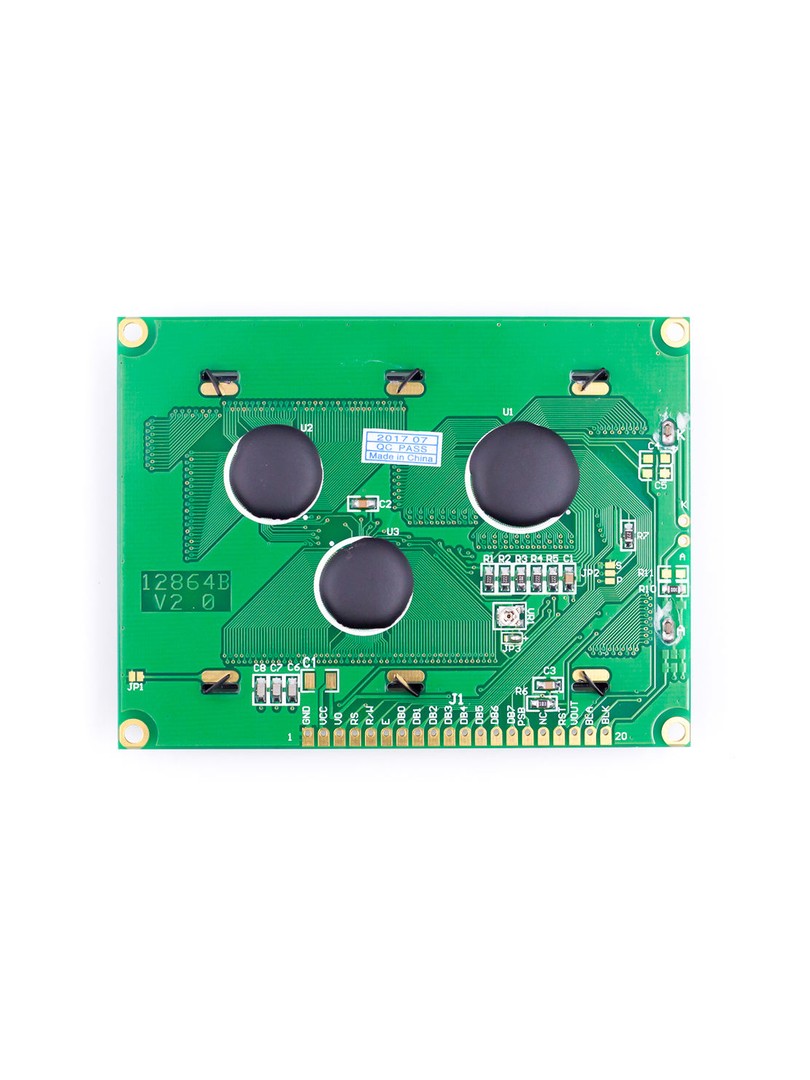

Wyprowadzenia (Pinout)
- VSS: masa
- VDD: zasilanie +5 V
- V0: regulacja kontrastu
- RS: wybór rejestru
- R/W: sterowanie odczytem i zapisem
- E: sygnał aktywacji
- D0–D7: linie magistrali danych (tryb równoległy)
- PSB: wybór interfejsu
- A: anoda podświetlenia
- K: katoda podświetlenia
Uwagi
- Przed przełączeniem między trybem równoległym a szeregowym należy upewnić się o prawidłowym wyborze interfejsu.
- Należy odpowiednio ustawić kontrast wyświetlacza, aby uniknąć pustego lub nadmiernie ciemnego obrazu.
- Do pracy w trybie graficznym wymagane są kompatybilne biblioteki programowe.
Typowe zastosowania
- Drukarki trójwymiarowe i sterowniki CNC
- Przemysłowe panele monitorowania
- Sprzęt sieciowy i komunikacyjny
- Drukarki laserowe i kopiarki
- Rozbudowane interfejsy graficzne w projektach Arduino i systemach wbudowanych
Zawartość zestawu
- 1 × Moduł LCD12864 Blue Backlight
Moduł LCD12864 Blue Backlight oferuje elastyczne opcje interfejsu, możliwości graficzne oraz stałe pracę przy zasilaniu pięć woltów, co czyni go odpowiednim rozwiązaniem zarówno do zastosowań przemysłowych, jak i projektów DIY wymagających wyświetlania grafiki i tekstu.
