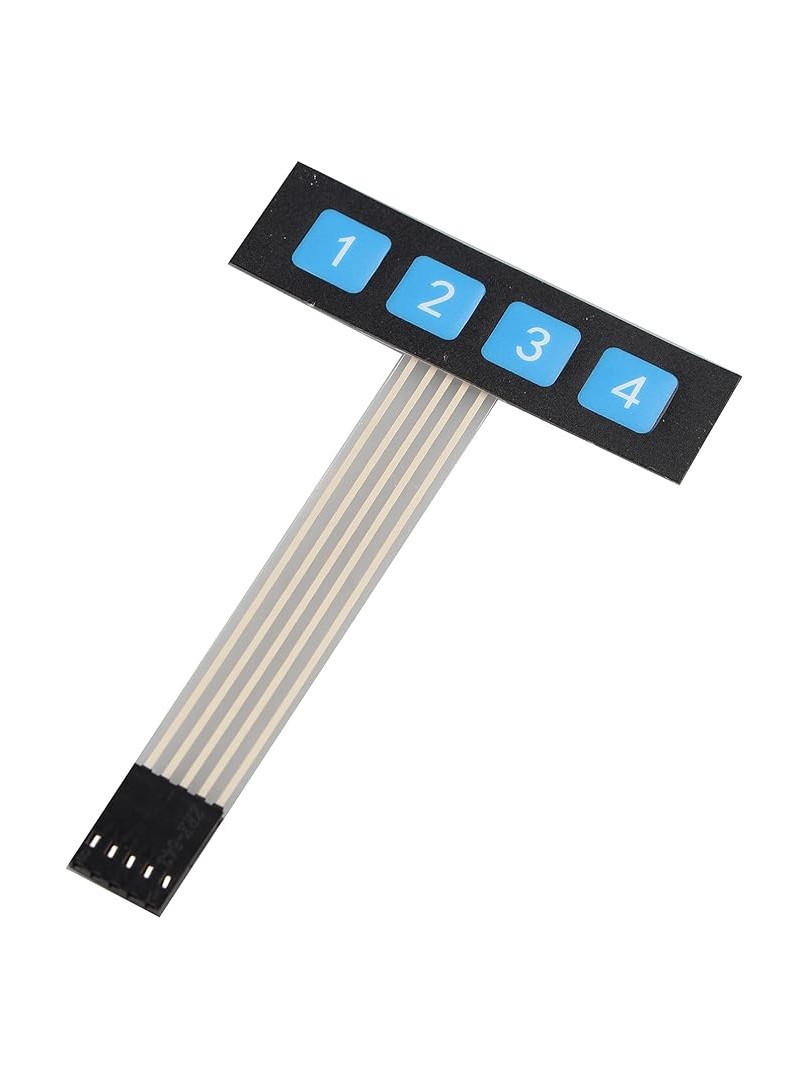

Klawiatura membranowa ProRock 1×4 to kompaktowy panel sterujący przeznaczony do rozbudowy interfejsu mikrokontrolerów oraz systemów wbudowanych. Wykonana w technologii membrany płaskiej, umożliwia łatwe montowanie na powierzchniach płaskich dzięki samoprzylepnej warstwie z tyłu obudowy.

Urządzenie znajduje zastosowanie w panelach sterowania przemysłowego, sprzęcie elektronicznym użytku domowego oraz aparaturze pomiarowej. Standardowe złącze umożliwia bezpośrednie połączenie z mikrokontrolerami i układami cyfrowymi.

Główne cechy

Układ matrycowy: rozmieszczenie klawiszy w konfiguracji jednorzędowej zapewnia kompaktową formę panelu

Standardowe złącze: wyprowadzenie sygnałów przez wtyk raster kompatybilny z popularnymi modułami mikrokontrolerów

Montaż samoprzylepny: warstwa adhezyjna na spodzie umożliwia z tworzywa mocowanie bez dodatkowych elementów mechanicznych

Konstrukcja membranowa: technologia wykonania zapewnia niski profil i odporność na zanieczyszczenia

Uniwersalność: możliwość zastosowania w systemach przemysłowych i hobbystycznych projektach elektronicznych

Zasada działania

Klawiatura wykorzystuje strukturę membranową składającą się z warstw przewodzących rozdzielonych materiałem dielektrycznym. Naciśnięcie klawisza powoduje kontakt warstw przewodzących, zamykając obwód elektryczny. Sygnały są wyprowadzone przez pięciopinowe złącze do układu odbierającego. Układ matrycowy pozwala na obsługę wielu klawiszy przy minimalnej liczbie wyprowadzeń.

Specyfikacja techniczna

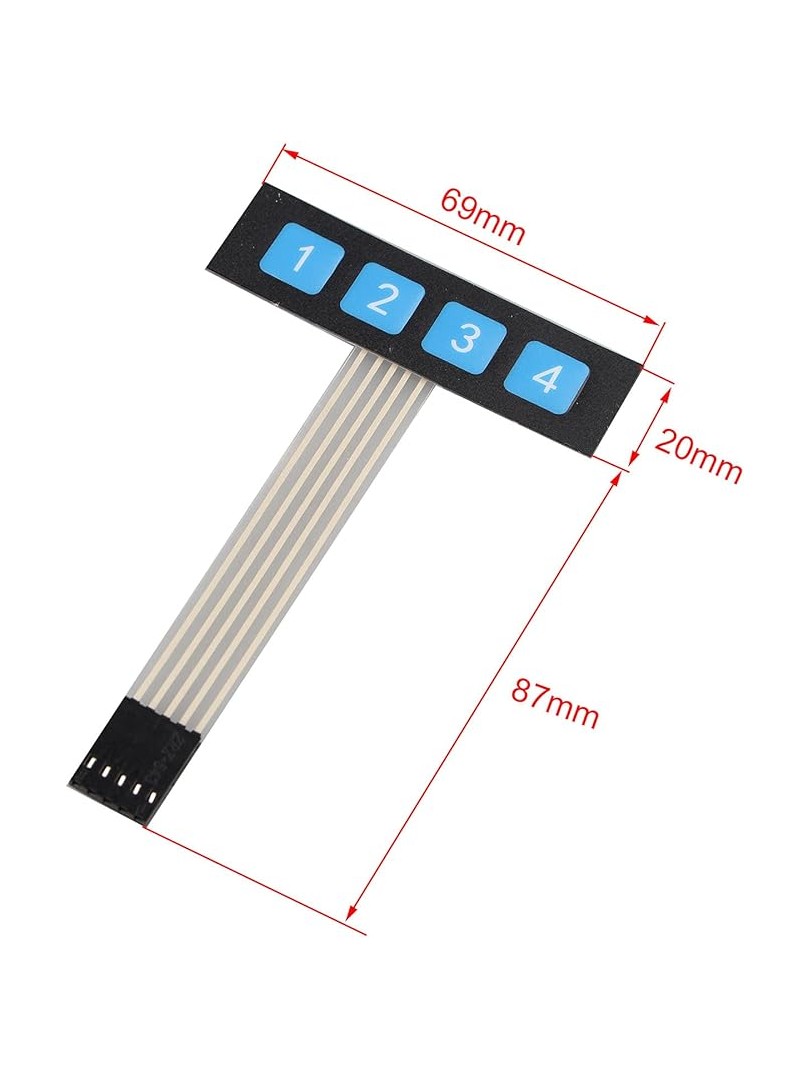

Konfiguracja klawiszy: 1 × 4 (4 klawisze)

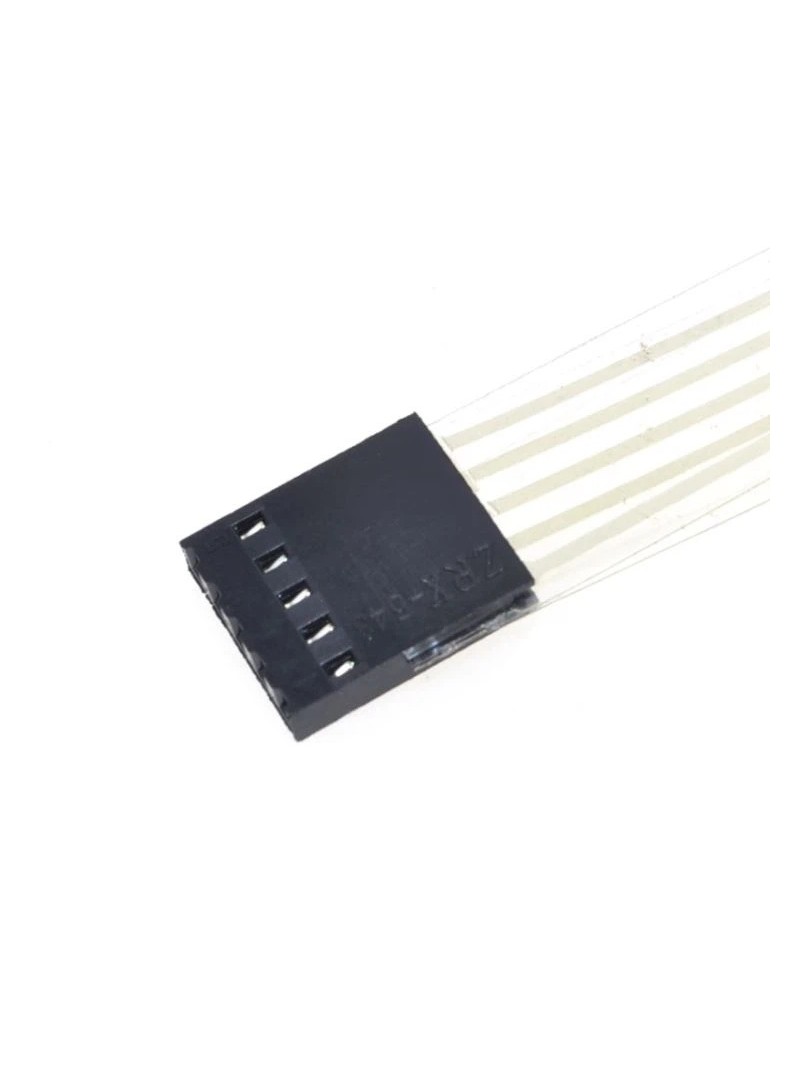

Typ złącza: 2,54 mm z osłoną ochronną (5 pinów)

Materiał panelu: PC (powierzchnia piaskowana)

Materiał obwodu: PET 0,125 mm (w pełni przezroczysty)

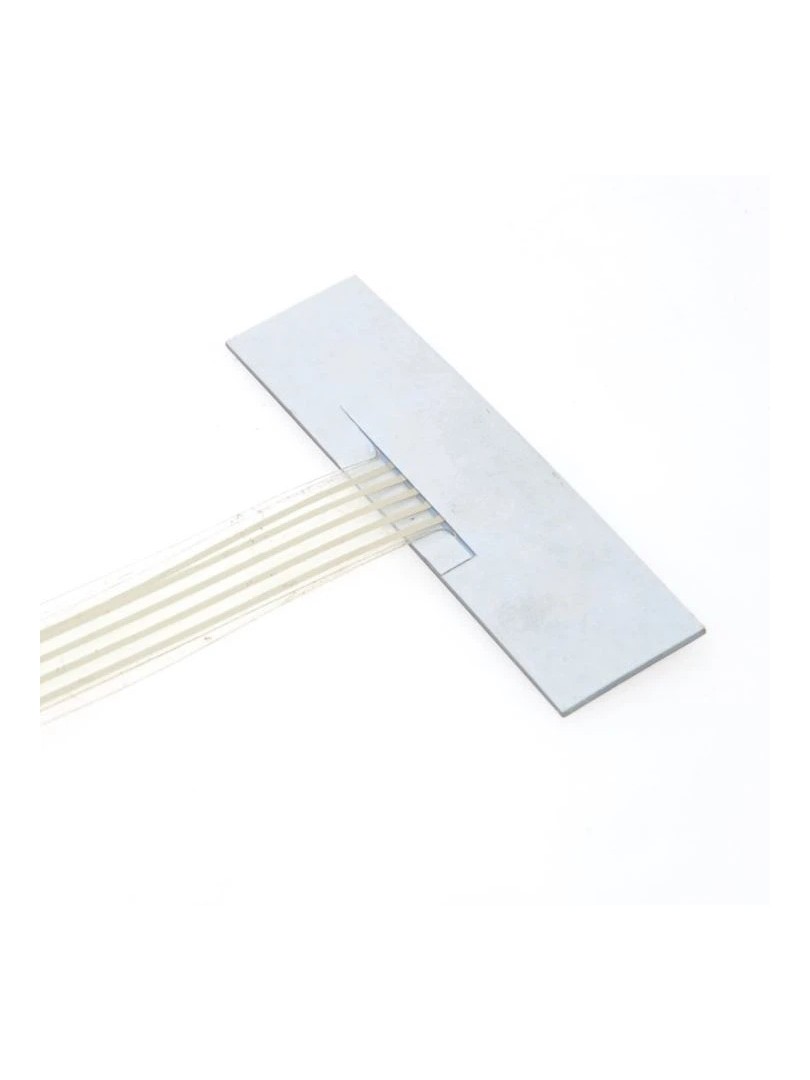

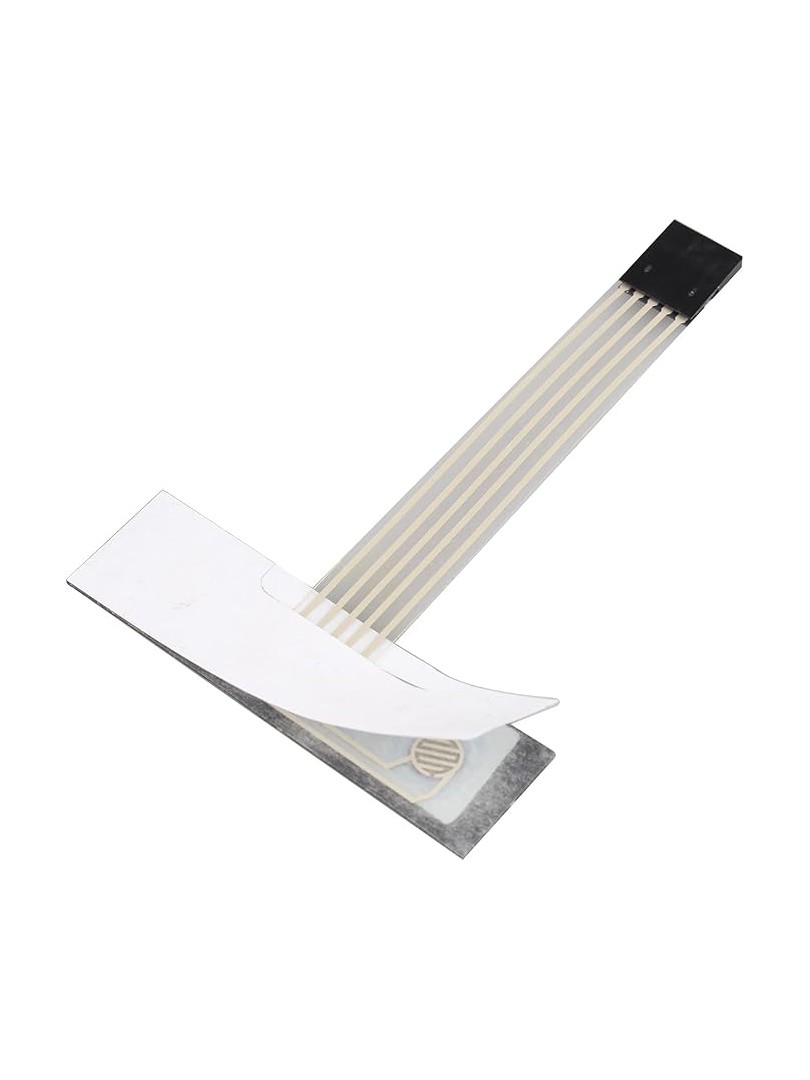

Taśma samoprzylepna: biała warstwa klejowa (tylna strona)

Wysokość klawisza: 0,3 mm

Siła nacisku: 280 g

Żywotność klawisza: > 100 000 cykli

Temperatura pracy: −15 °C do +65 °C

Typowe zastosowania

Rozszerzona klawiatura wejściowa dla mikrokontrolerów

Panele sterowania przemysłowego

Sprzęt elektroniczny użytku domowego

Aparatura pomiarowa i kontrolna

Zawartość zestawu

1 × Klawiatura membranowa ProRock 1×4 4 klawisze

Klawiatura membranowa ProRock 1×4 stanowi praktyczne rozwiązanie dla projektów wymagających kompaktowego interfejsu użytkownika. Konstrukcja membranowa oraz samoprzylepne mocowanie upraszczają proces integracji z systemami sterowania opartymi na mikrokontrolerach.
