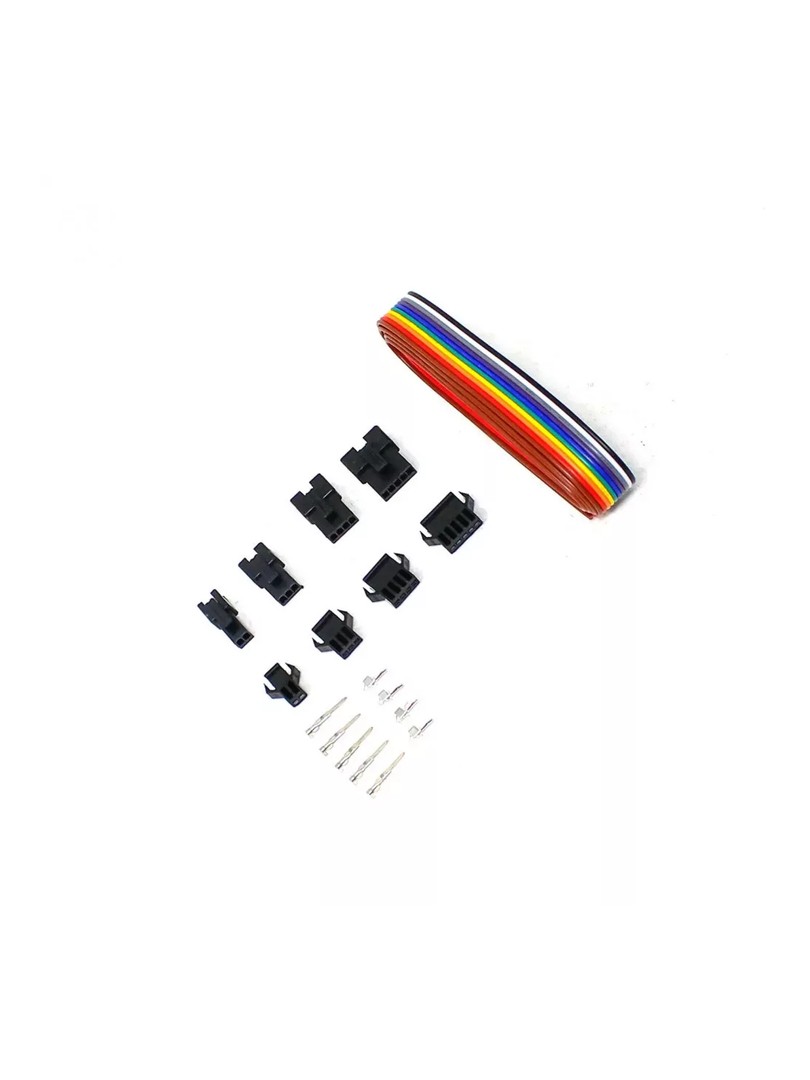

Zestaw łączników ProRock JST-SM to gotowy asortyment złączy typu wire-to-board i wire-to-wire przeznaczonych do prototypowania, okablowania i napraw w elektronice. Zawiera powszechnie stosowane obudowy kompatybilne z JST-SM oraz dopasowane końcówki zaciskowe typu męskiego i żeńskiego. Wszystkie komponenty są zorganizowane w plastikowym pudełku, umożliwiającym szybki dobór odpowiedniego rozmiaru złącza i rodzaju końcówki podczas montażu.

Produkt przeznaczony jest do budowy odłączalnych zespołów kablowych w niskonapięciowych układach elektronicznych. Nadaje się zarówno do prac hobbystycznych, jak i projektów edukacyjnych oraz prototypowania układów z mikrokontrolerami.

Główne cechy

Standardowy rozstaw styków: kompatybilność ze złączami typu JST-SM powszechnie stosowanymi w elektronice

Gotowe pary złączy: zestaw zawiera zarówno części męskie, jak i żeńskie umożliwiające montaż całych połączeń

Zróżnicowana liczba pinów: dostępność wariantów dwu-, trzy-, cztero- i pięciopinowych dopasowanych do różnych potrzeb sygnałowych i zasilających

Końcówki zaciskowe: zapewniają z tworzywa połączenie przewodu po wykonaniu prawidłowego zaciskania

Zorganizowane przechowywanie: plastikowy organizer segreguje komponenty według typów i rozmiarów

Specyfikacja techniczna

Typ produktu: zestaw złączy JST-SM

Całkowita liczba elementów: 590 szt.

Rozstaw styków: 2.54 mm

Rodzaj złączy: obudowy męskie i żeńskie z końcówkami zaciskowymi

Dostępne konfiguracje pinów: 2-pin, 3-pin, 4-pin, 5-pin

Materiał obudowy: nylon

Materiał końcówek: miedź cynowana

Przewody: AWG 24–32

Zakres temperatur pracy: −25 °C do +85 °C

Kolor: czarny

Opakowanie: plastikowe pudełko organizujące

Uwagi

Do prawidłowego montażu zaleca się stosowanie odpowiednich narzędzi zaciskowych.

Podczas montażu par złączy należy zachować prawidłową orientację części męskich i żeńskich.

Produkt nie jest przeznaczony do zastosowań wysokoprądowych ani wysokonapięciowych.

Typowe zastosowania

Okablowanie w projektach z Arduino i mikrokontrolerami

Połączenia w systemach oświetlenia LED

Podłączanie modułów elektronicznych i czujników

Elektronika hobbystyczna i domowa

Prototypowanie i prace naprawcze

Zawartość zestawu

25 × Zestawy złączy męskich 2-pinowych

20 × Zestawy złączy męskich 3-pinowych

15 × Zestawy złączy męskich 4-pinowych

10 × Zestawy złączy męskich 5-pinowych

25 × Zestawy złączy żeńskich 2-pinowych

20 × Zestawy złączy żeńskich 3-pinowych

15 × Zestawy złączy żeńskich 4-pinowych

10 × Zestawy złączy żeńskich 5-pinowych

225 × Męskie końcówki zaciskowe

225 × Żeńskie końcówki zaciskowe

1 × Plastikowe pudełko organizujące

Zestaw ProRock JST-SM stanowi praktyczne i dobrze zorganizowane rozwiązanie dla codziennych prac związanych z okablowaniem i prototypowaniem układów elektronicznych.
