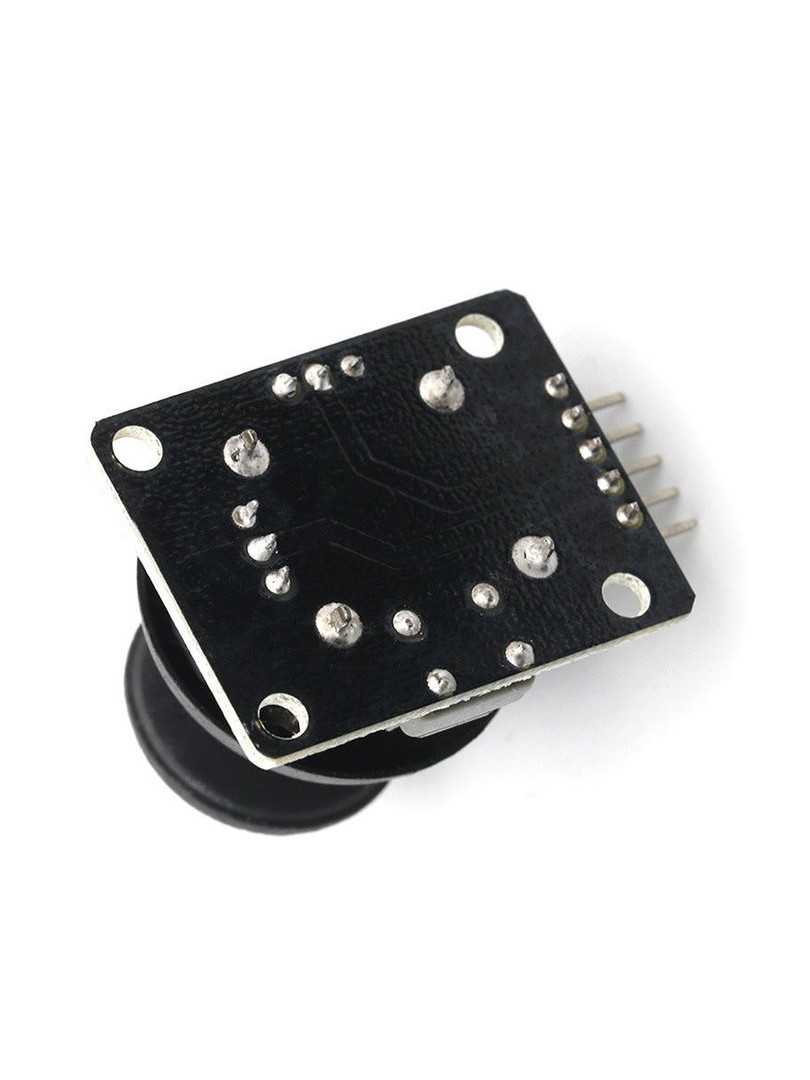

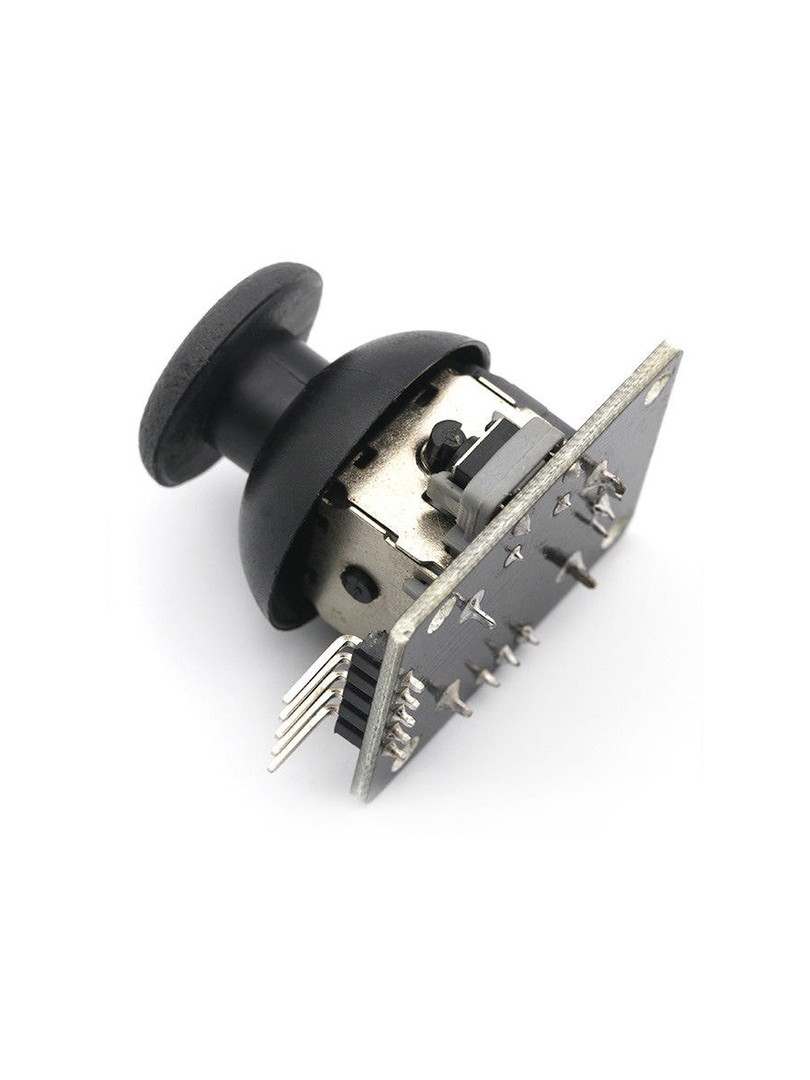

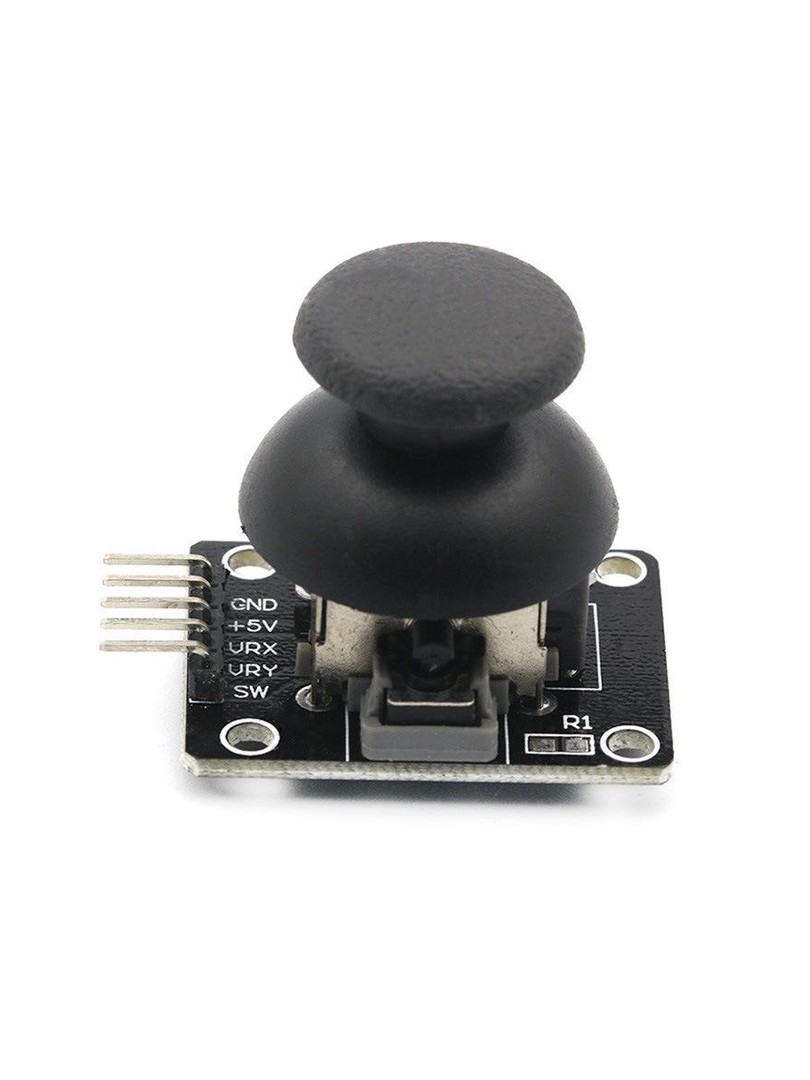

Moduł joystick ProRock KY-023 to kompaktowy dwuosiowy analogowy sensor oparty na klasycznym stylu drążka PS2. Moduł zapewnia płynne sterowanie w osiach X i Y oraz wbudowany przycisk w osi Z, co czyni go wielofunkcyjny rozwiązaniem dla projektów sterowania, robotyki i elektroniki DIY.

Moduł wykorzystuje dokładny podwójne potencjometry do generowania sygnałów analogowych dla obu osi, natomiast zintegrowany przełącznik dostarcza cyfrowego sygnału naciśnięcia. Wszystkie wyprowadzenia są wyraźnie oznaczone, co umożliwia łatwe podłączenie do platform Arduino, ESP32, STM32, Raspberry Pi oraz innych mikrokontrolerów.

Główne cechy

Dwuosiowe wyjście analogowe: osie X i Y umożliwiają płynne sterowanie kierunkowe

Wbudowany przycisk: oś Z zapewnia cyfrowy sygnał do wyboru lub wprowadzania akcji

Styl PS2: znajome, taktyczne odczucie i działający działanie

Szeroka kompatybilność logiczna: współpracuje z systemami trójwoltowymi i pięciowoltowymi

Standardowy układ wyprowadzeń: łatwe podłączenie do płytek rozszerzeń sensorycznych

Kompaktowa konstrukcja: odpowiedni do projektów wbudowanych i przenośnych

Zasada działania

Moduł joystick wykorzystuje dwa niezależne potencjometry do pomiaru wychylenia drążka w osiach X i Y. Każdy potencjometr generuje zmienne napięcie analogowe proporcjonalne do pozycji drążka. W pozycji centralnej napięcie wyjściowe osiąga wartość środkową zakresu. Przycisk osi Z jest połączony z cyfrowym wejściem mikrokontrolera i generuje sygnał niski przy naciśnięciu oraz wysoki po zwolnieniu.

Specyfikacja techniczna

Model: KY-023

Napięcie zasilania: 3,3 – 5 V DC

Wyjście osi X: napięcie analogowe

Wyjście osi Y: napięcie analogowe

Wyjście osi Z: sygnał cyfrowy (naciśnięty / zwolniony)

Rezystancja potencjometru: 10 kΩ (na oś)

Materiał płytki: FR4

Wymiary modułu: około 34 × 26 × 32 mm

Waga: około 11 g

Uwagi

Pozycja centralna drążka generuje napięcie w środkowym zakresie skali analogowej.

Do odczytu wartości osi X i Y należy wykorzystać wejścia analogowo-cyfrowe mikrokontrolera.

Przycisk osi Z generuje sygnał cyfrowy przy naciśnięciu drążka.

Typowe zastosowania

Sterowanie ruchem i kierunkiem w robotyce

Urządzenia wejściowe dla mikrokontrolerów Arduino

Kontrolery gier i symulatory

Interaktywne projekty elektroniki DIY

Zawartość zestawu

1 × moduł joystick ProRock KY-023 PS2

Moduł ProRock KY-023 stanowi intuicyjny i elastyczny interfejs człowiek–maszyna, łączący precyzję analogową i sygnał cyfrowy w kompaktowej, w użyciu konstrukcji przeznaczonej do szerokiego zakresu projektów sterowania i interakcji.
