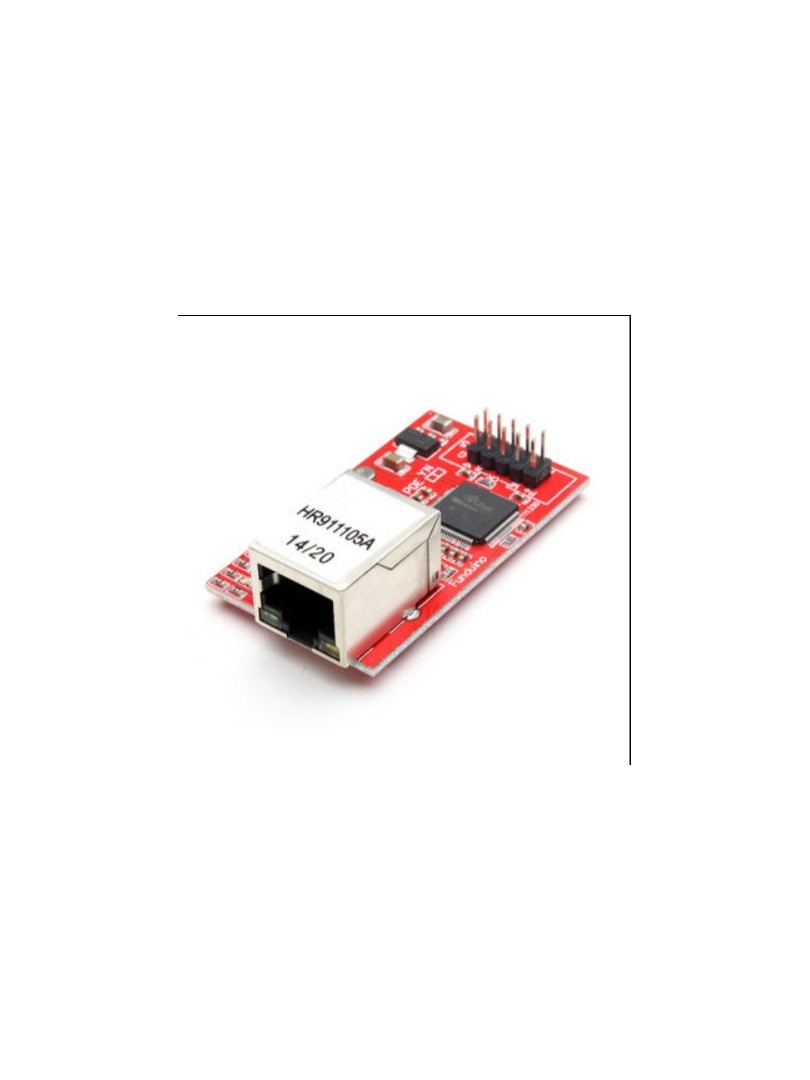

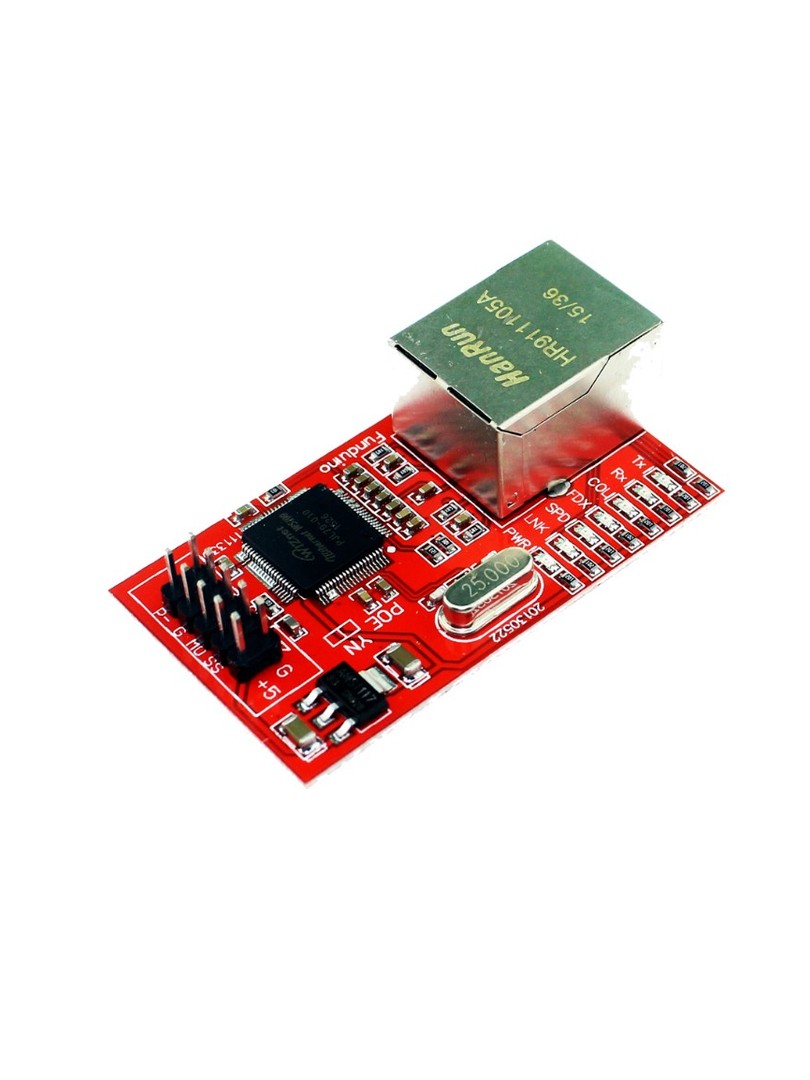

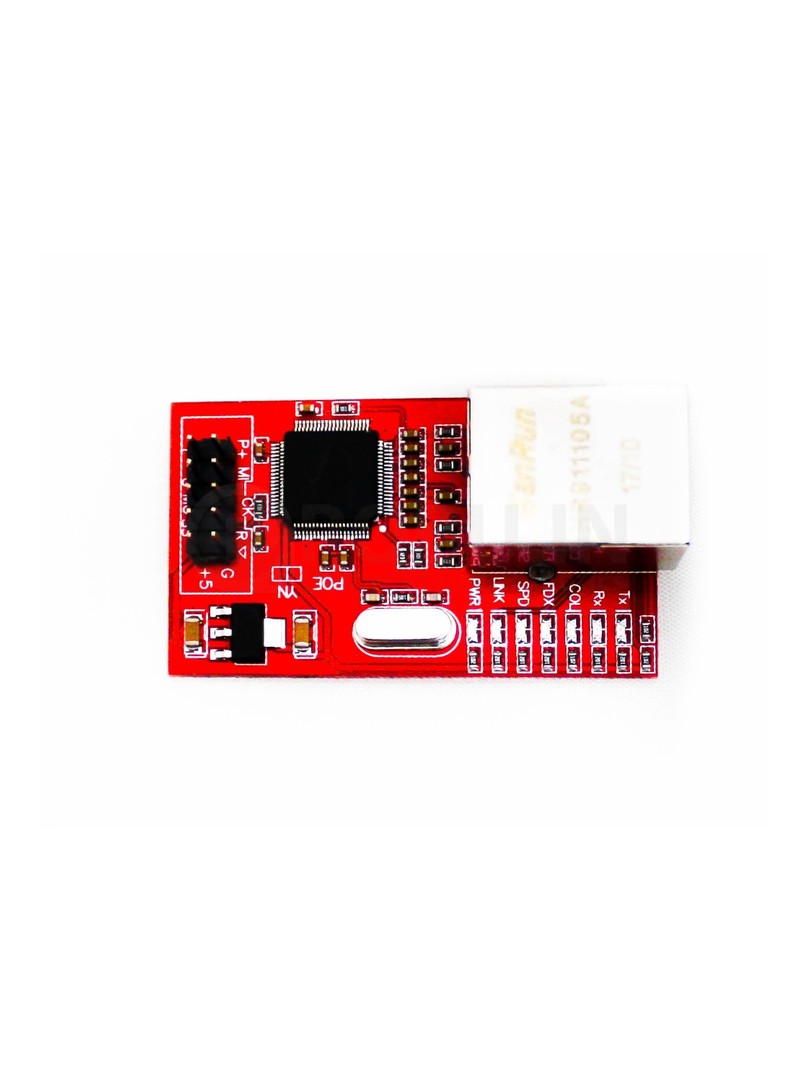

Moduł Ethernet ProRock W5100 to kompaktowy kontroler sieci przewodowej przeznaczony dla projektów wbudowanych wymagających stałe połączenia internetowego bez pełnego systemu operacyjnego. Moduł wyposażony w układ W5100 integruje funkcje Ethernet MAC i PHY oraz dostarcza sprzętowo zaimplementowany stos TCP/IP, co upraszcza implementację sieci poprzez programowanie w stylu gniazd.

Urządzenie komunikuje się z mikrokontrolerami przez interfejs SPI i obsługuje protokoły sieciowe wymagane w typowych zastosowaniach IoT, automatyki i transmisji danych. Moduł jest kompatybilny z platformami opartymi na Arduino i umożliwia tworzenie klientów lub serwerów Ethernet z działający sprawny przewodową.

Główne cechy

Sprzętowy stos TCP/IP: redukuje obciążenie mikrokontrolera i upraszcza implementację sieci Ethernet

Zintegrowany MAC i PHY: zestaw komponentów Ethernet w jednym układzie dla zastosowań wbudowanych

Autonegocjacja: automatyczne dostosowanie do trybu pełnego i półdupleksowego

Auto MDI/MDIX: elastyczne okablowanie Ethernet bez konieczności ręcznego stosowania kabli crossover

Interfejs SPI: kompatybilność z wieloma mikrokontrolerami i płytami Arduino

Wiele gniazd: obsługa kilku jednoczesnych połączeń dla usług sieciowych

Zasada działania

Przetwarzanie Ethernet: układ W5100 wewnętrznie obsługuje warstwy MAC/PHY oraz przetwarzanie TCP/IP

Komunikacja gniazdowa: mikrokontroler hosta otwiera gniazda i wymienia dane za pomocą prostych rejestrów przez interfejs SPI

Buforowany transfer: wewnętrzne bufory Tx/Rx przechowują dane sieciowe, redukując wymagania czasowe dla mikrokontrolera

Specyfikacja techniczna

Typ produktu: moduł sieci Ethernet

Układ kontrolera: W5100

Obsługiwane protokoły: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE, Ethernet

Zgodność Ethernet: IEEE 802.3 10BASE-T / 802.3u 100BASE-TX

Wbudowany PHY: 10BaseT / 100BaseTX

Autonegocjacja: pełny dupleks i półdupleks

Auto MDI/MDIX: obsługiwane

Jednoczesne gniazda: do 4

Fragmentacja IP: nieobsługiwana

Pamięć buforowa: 16 KB (Tx/Rx)

Technologia procesowa: 0,18 µm CMOS

Napięcie zasilania: 3,3 V (tolerancja sygnałów I/O 5 V)

Interfejs: SPI (Mode 0, Mode 3)

Uwierzytelnianie PPPoE: PAP / CHAP

Prędkość sieci: 10/100 Mbps

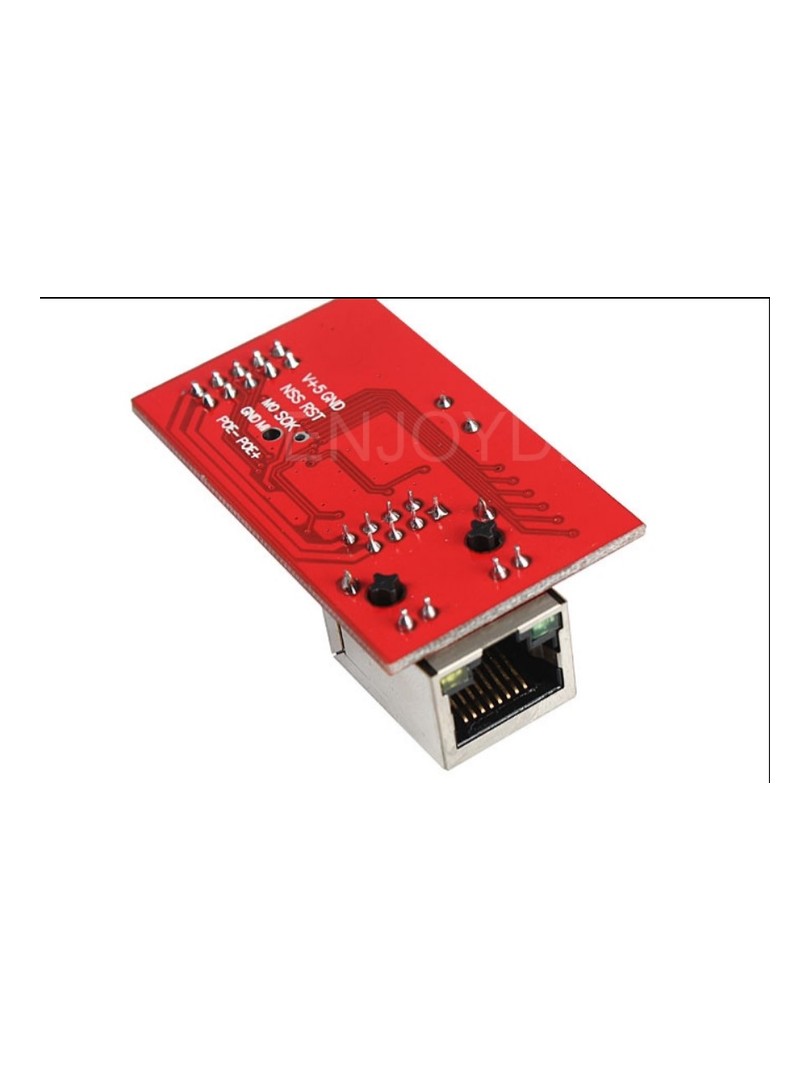

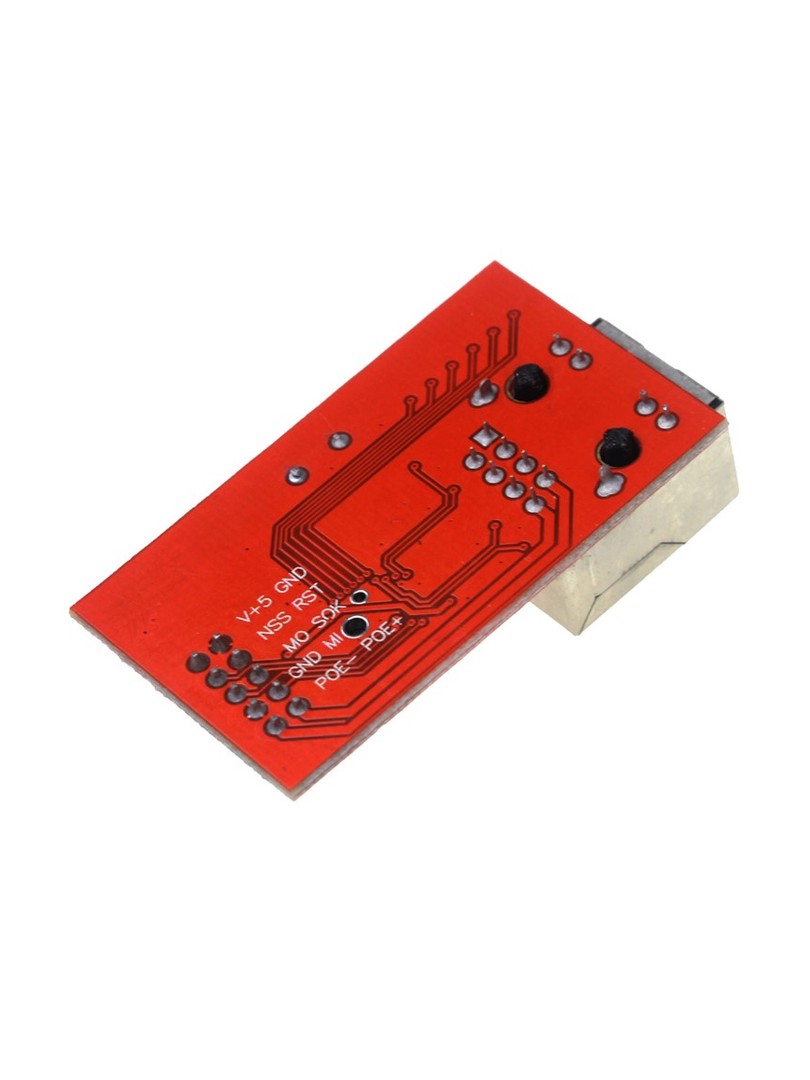

Wyprowadzenia (Pinout)

V+5: wejście zasilania 5 V

GND: masa

MO (MOSI): linia MOSI interfejsu SPI

MI (MISO): linia MISO interfejsu SPI

SCK: sygnał zegarowy SPI

RST: reset

Uwagi

Należy zweryfikować mapowanie pinów SPI dla użytej płytki (UNO i Mega używają różnych numerów pinów SPI).

Należy zastosować odpowiednie okablowanie poziomu sygnałów i zasilania zgodnie z konfiguracją kontrolera i wymaganiami modułu.

Sieci Ethernet obsługiwane są poprzez programowanie gniazdowe; należy użyć kompatybilnej biblioteki Ethernet dla danej platformy.

Typowe zastosowania

Projekty klient/serwer Ethernet z Arduino

Przewodowe bramy IoT i czujniki

Węzły monitoringu i sterowania przemysłowego

Zdalne rejestrowanie danych przez sieć LAN

Kontrolery automatyki domowej z Ethernet

Zawartość zestawu

1 × Moduł Ethernet ProRock W5100

Moduł Ethernet ProRock W5100 stanowi działający i ekonomiczne rozwiązanie do dodania przewodowej łączności sieciowej w projektach wbudowanych i systemach automatyki opartych na mikrokontrolerach.
