Zestaw rezonatorów kwarcowych HC-49S stanowi praktyczny asortyment kryształów kwarcowych montowanych przewlekanymi do prototypowania, napraw i projektowania układów elektronicznych. Obejmuje dziewięć popularnych wartości częstotliwości stosowanych w mikrokontrolerach, układach zegara czasu rzeczywistego oraz systemach komunikacji szeregowej.

Zestaw przeznaczony jest dla inżynierów, studentów kierunków elektronicznych oraz hobbystów pracujących z układami oscylatorów, które wymagają dokładny generowania sygnału zegarowego. Zawiera zarówno niskofrequencyjne kryształy cylindryczne stosowane w zegarach RTC, jak i standardowe rezonatory HC-49S używane jako źródła sygnału zegarowego w mikrokontrolerach.

Główne cechy

Gotowy asortyment: zawiera dziewięć najczęściej wykorzystywanych wartości częstotliwości z trzema sztukami każdej

Montaż przewlekany: wyprowadzenia umożliwiają łatwe lutowanie na płytkach drukowanych i montaż w płytkach stykowych

Dwa rodzaje obudów: niskofrequencyjne kryształy cylindryczne oraz standardowe rezonatory w obudowie HC-49S DIP

Częstotliwości dla UART: zawiera wartości optymalizowane pod generowanie standardowych szybkości transmisji

Przydatny w prototypowaniu: umożliwia szybki dobór częstotliwości podczas rozwijania projektów i testowania układów

Zasada działania

Kryształ kwarcowy wibruje ze stałe częstotliwością rezonansową po wzbudzeniu przez układ oscylatora. Oscylator wykorzystuje to zjawisko rezonansu do wygenerowania dokładny sygnału zegarowego. Rezonatory kwarcowe współpracują z kondensatorami obciążającymi oraz układem sterującym oscylatora w mikrokontrolerze lub dedykowanym obwodzie generatora.

Specyfikacja techniczna

Rodzaj produktu: zestaw rezonatorów kwarcowych

Całkowita ilość elementów: 27 sztuk

Liczba wartości częstotliwości: 9

Ilość na wartość: 3 sztuki

Rodzaje obudów: cylindryczna (kryształy zegarowe) oraz HC-49S DIP (montaż przewlekany)

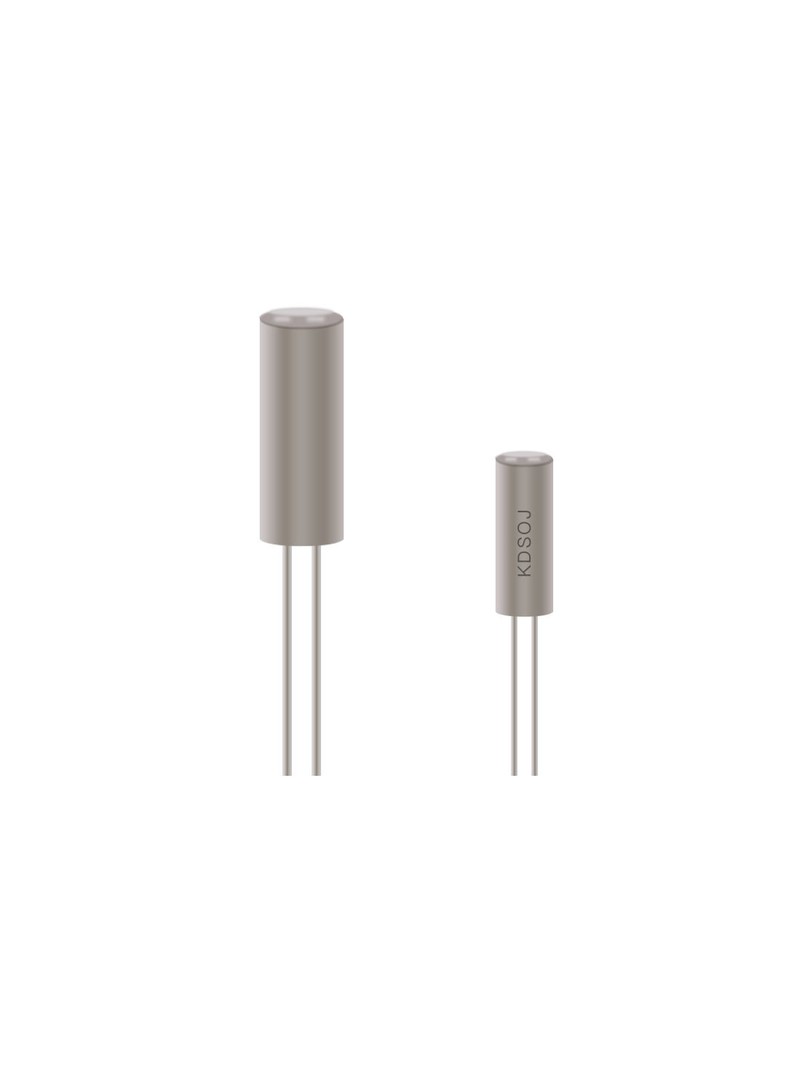

Wymiary kryształów cylindrycznych: 2 × 6 mm (32 kHz), 3 × 8 mm (32.768 kHz)

Typ montażu: przewlekany (wyprowadzenia DIP)

Wyprowadzenia (Pinout)

Kryształ dwupinowy: podłączany pomiędzy wejście i wyjście oscylatora z odpowiednimi kondensatorami obciążającymi (wartość zależna od układu)

Uwagi

Rezonatory kwarcowe wymagają kompatybilnego układu oscylatora oraz odpowiednich kondensatorów obciążających o pojemności zależnej od projektu.

Kryształy o częstotliwości 32.768 kHz są powszechnie stosowane w układach zegara czasu rzeczywistego RTC.

Rezonatory o częstotliwościach 11.0592 MHz oraz 22.1184 MHz umożliwiają dokładny generowanie standardowych szybkości transmisji UART.

Typowe zastosowania

Źródła sygnału zegarowego w mikrokontrolerach i układach oscylatorów

Dokładny taktowanie komunikacji UART oraz eksperymenty z szybkościami transmisji

Układy zegara czasu rzeczywistego RTC oraz obwody pomiaru czasu

Naprawa i wymiana uszkodzonych rezonatorów kwarcowych

Laboratoria edukacyjne elektroniki oraz prototypowanie projektów

Zawartość zestawu

3 × rezonator kwarcowy 32 kHz (cylindryczny, 2 × 6 mm)

3 × rezonator kwarcowy 32.768 kHz (cylindryczny, 3 × 8 mm)

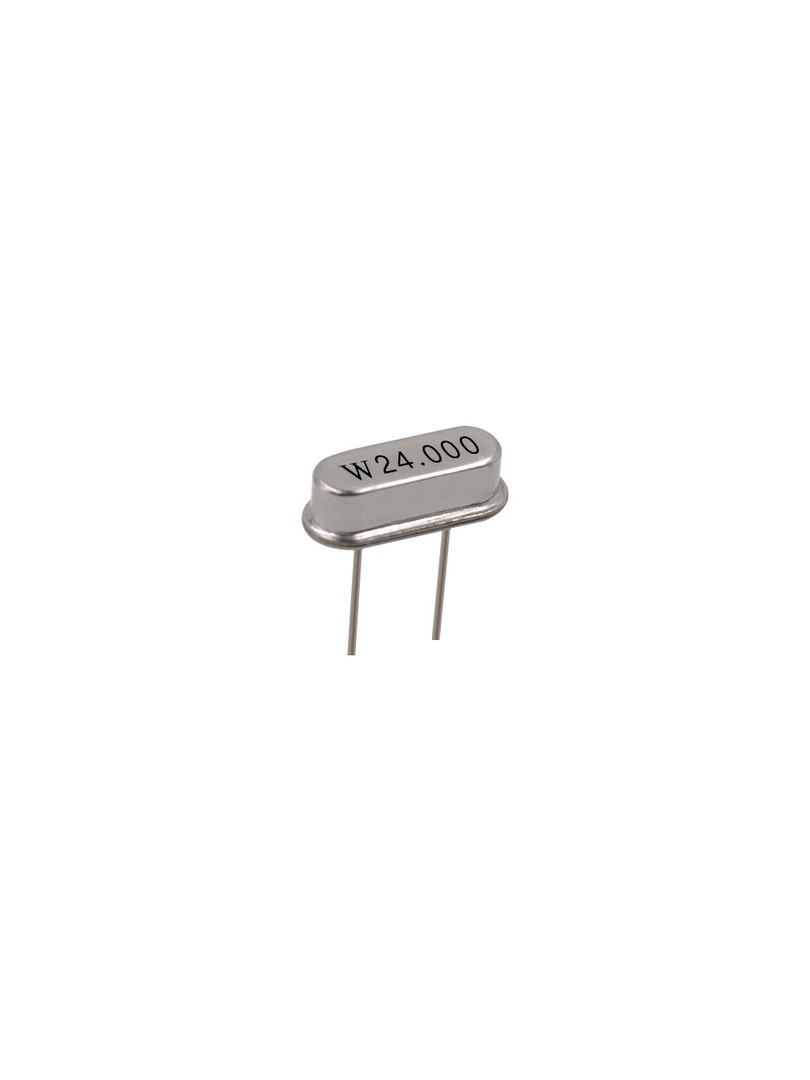

3 × rezonator kwarcowy 6 MHz (HC-49S DIP)

3 × rezonator kwarcowy 8 MHz (HC-49S DIP)

3 × rezonator kwarcowy 11.0592 MHz (HC-49S DIP)

3 × rezonator kwarcowy 12 MHz (HC-49S DIP)

3 × rezonator kwarcowy 24 MHz (HC-49S DIP)

3 × rezonator kwarcowy 24.576 MHz (HC-49S DIP)

3 × rezonator kwarcowy 22.1184 MHz (HC-49S DIP)

Zestaw rezonatorów kwarcowych HC-49S stanowi praktyczne uzupełnienie wyposażenia laboratorium elektronicznego lub warsztatu makerskiego, dostarczając wybór popularnych częstotliwości niezbędnych przy projektowaniu systemów wbudowanych i pracach naprawczych.
