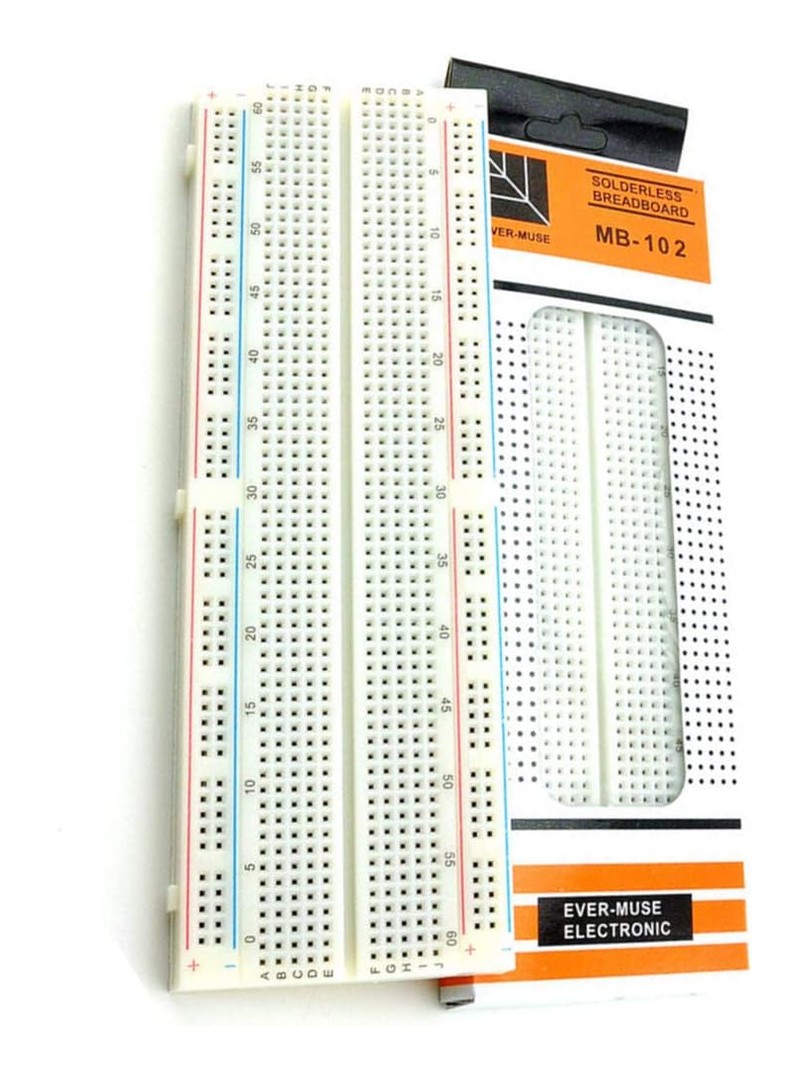

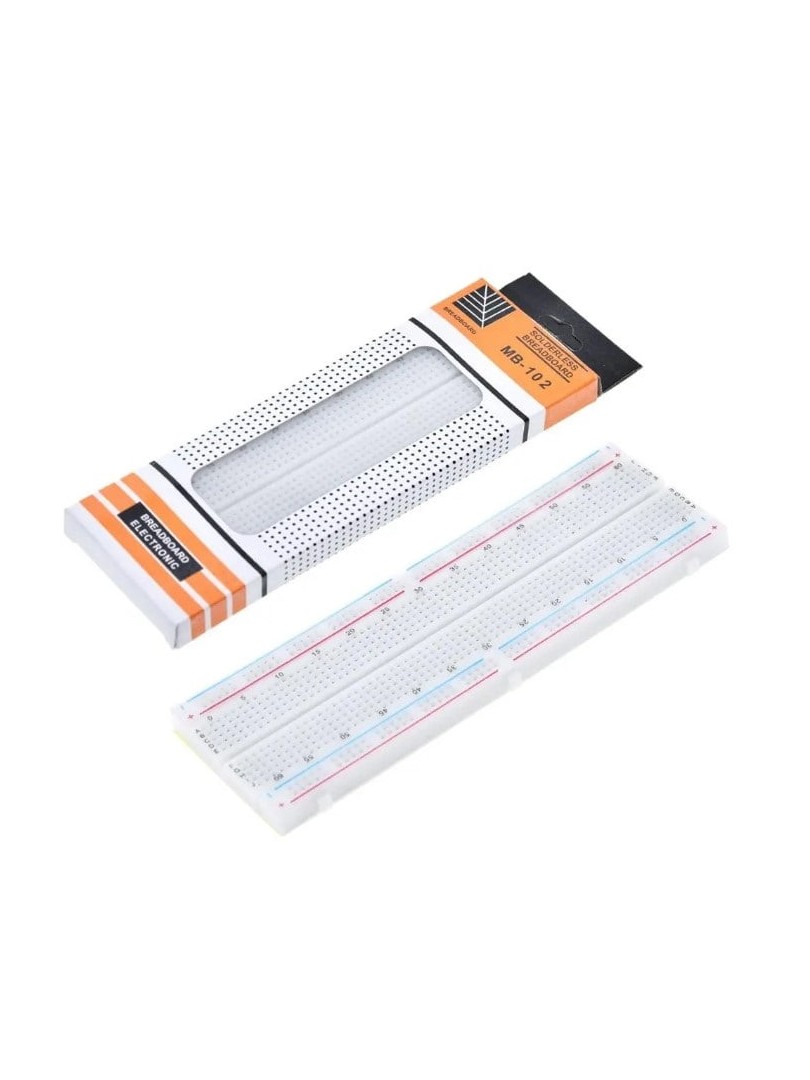

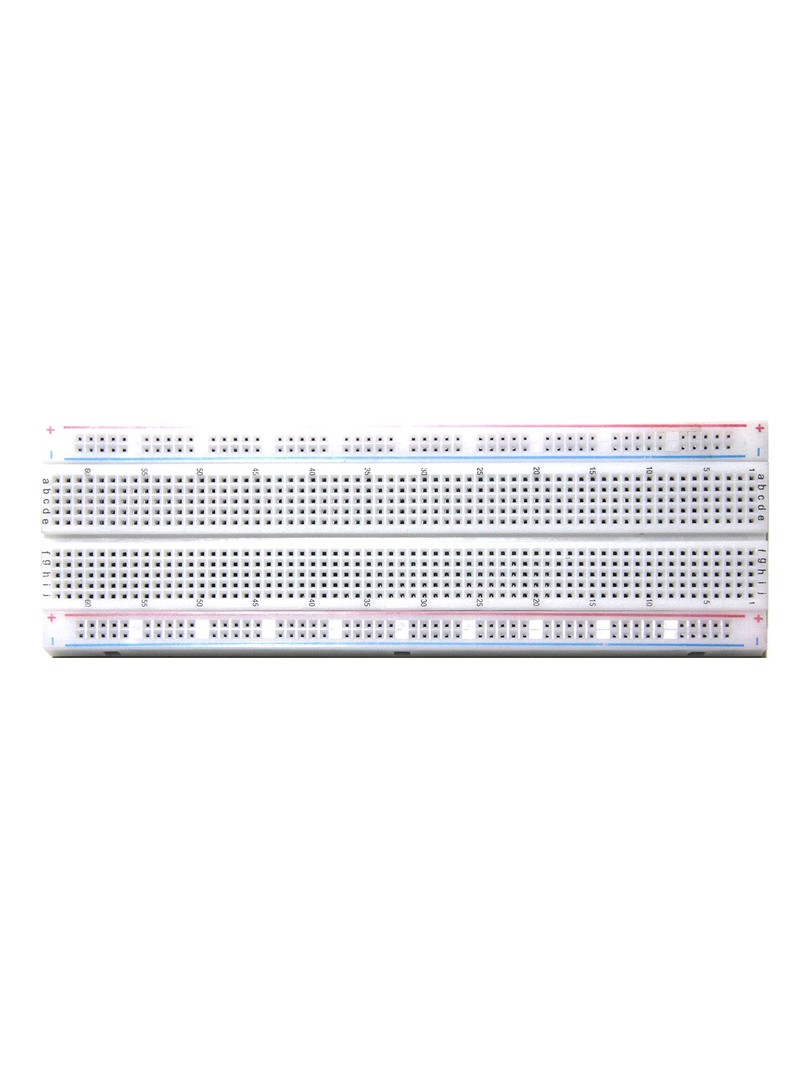

ProRock 830 Points Solderless Breadboard to płytka stykowa pełnowymiarowa przeznaczona do budowy, testowania i modyfikacji układów elektronicznych bez konieczności lutowania. Produkt znajduje zastosowanie w projektach kompatybilnych z Arduino, edukacji, laboratoriach oraz zaawansowanym rozwoju elektroniki DIY.

Płytka oferuje łącznie osiemset trzydzieści punktów stykowych, zapewniając wystarczającą przestrzeń dla złożonych układów zawierających mikrokontrolery, układy scalone, czujniki oraz komponenty dyskretne. Wysokiej jakości styki metalowe gwarantują pewne połączenia i długą żywotność.

Główne cechy

Budowa bezlutownicza: umożliwia szybki montaż, łatwą modyfikację i wielokrotne wykorzystanie

Wyraźne oznaczenia: drukowane litery i cyfry ułatwiają orientację i redukują błędy w okablowaniu

Wysokiej jakości styki: zapewniają pewne osadzenie komponentów bez luzu i chybotania

Podkład samoprzylepny: umożliwia wygodne mocowanie na stanowisku roboczym lub płytach prototypowych

Możliwość rozbudowy: płytki można łączyć ze sobą tworząc większe obszary robocze

Zasada działania

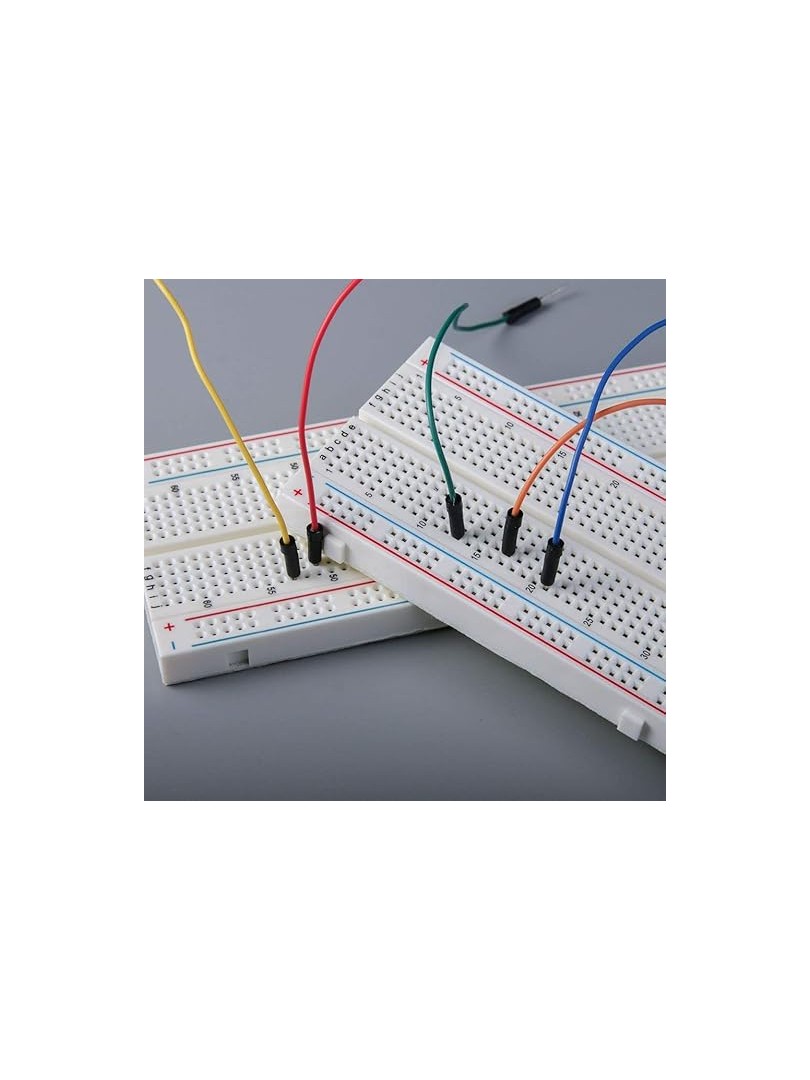

Płytka stykowa składa się z macierzy otworów połączonych wewnętrznie za pomocą metalowych zacisków. Otwory w rzędach terminali są połączone w grupy po pięć, natomiast szyny zasilania łączą punkty wzdłuż całej długości płytki. Komponenty elektroniczne i przewody typu jumper wprowadza się bezpośrednio w otwory, gdzie są mocowane przez sprężyste zaciski z brązu fosforowego. Połączenia można wielokrotnie zmieniać bez uszkodzenia płytki lub komponentów.

Specyfikacja techniczna

Typ produktu: płytka stykowa bezlutownicza

Całkowita liczba punktów stykowych: 830

Szyny zasilania: 200 punktów (2 szyny)

Macierz terminali: 630 punktów (30 × 10)

Rozstaw otworów: 2,54 mm (0,1")

Obsługiwana średnica przewodu: 0,4–0,7 mm

Materiał styków: brąz fosforowy z powłoką srebrną

Materiał obudowy: tworzywo ABS

Wymiary: ok. 165 × 55 × 9,4 mm

Uwagi

Komponenty elektroniczne i przewody połączeniowe nie są dołączone do zestawu.

Typowe zastosowania

Prototypowanie z Arduino i mikrokontrolerami

Edukacyjne eksperymenty elektroniczne

Testowanie układów analogowych i cyfrowych

Projekty DIY i elektronika hobbystyczna

Zawartość zestawu

1 × płytka stykowa ProRock 830 Points Solderless Breadboard

ProRock 830 Points Solderless Breadboard stanowi przestronne, działający i przyjazne użytkownikowi narzędzie do techniczny prototypowania. Produkt jest standardowym wyposażeniem stanowisk pracy twórców, studentów i inżynierów zajmujących się elektroniką.
